2017 OPEL ASTRA K Instrukcja obsługi (in Polish)

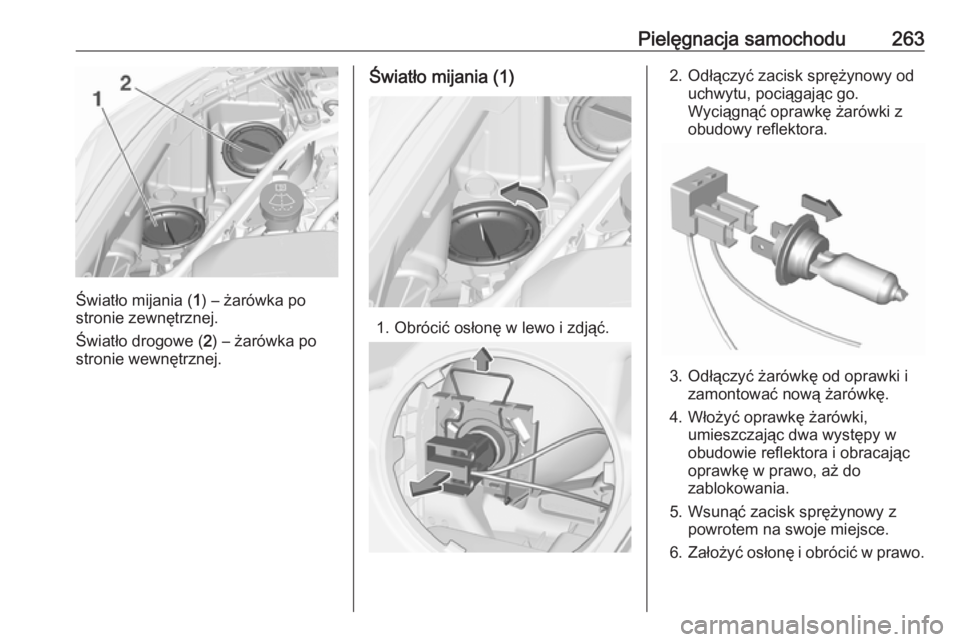

Pielęgnacja samochodu263
Światło mijania (1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć zacisk sprężynowy od uchwytu, pociągając go.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki, umieszczając dwa występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
5. Wsunąć zacisk sprężynowy z powrotem na swoje miejsce.
6. Założyć osłonę i obrócić w prawo.

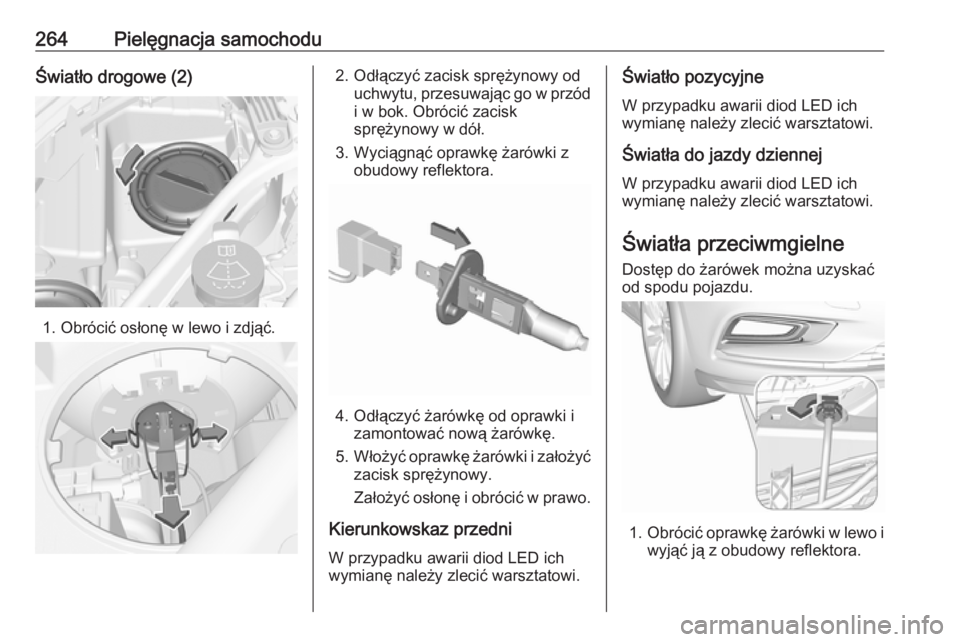

264Pielęgnacja samochoduŚwiatło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć zacisk sprężynowy oduchwytu, przesuwając go w przód
i w bok. Obrócić zacisk
sprężynowy w dół.
3. Wyciągnąć oprawkę żarówki z obudowy reflektora.
4. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
5. Włożyć oprawkę żarówki i założyć
zacisk sprężynowy.
Założyć osłonę i obrócić w prawo.
Kierunkowskaz przedni W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.

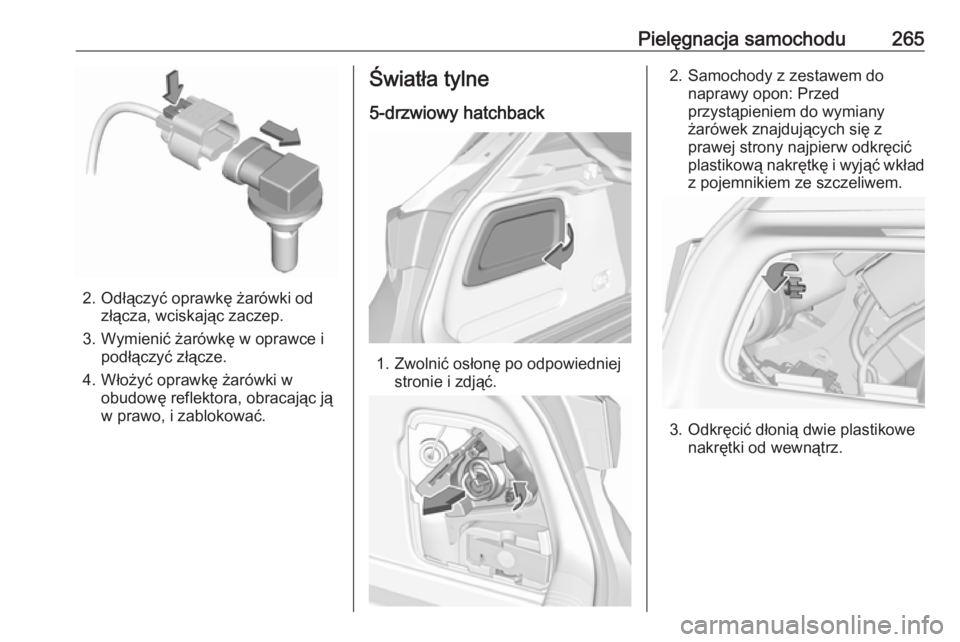

Pielęgnacja samochodu265
2. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w obudowę reflektora, obracając jąw prawo, i zablokować.
Światła tylne
5-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Samochody z zestawem do naprawy opon: Przed
przystąpieniem do wymiany
żarówek znajdujących się z
prawej strony najpierw odkręcić
plastikową nakrętkę i wyjąć wkład z pojemnikiem ze szczeliwem.
3. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.

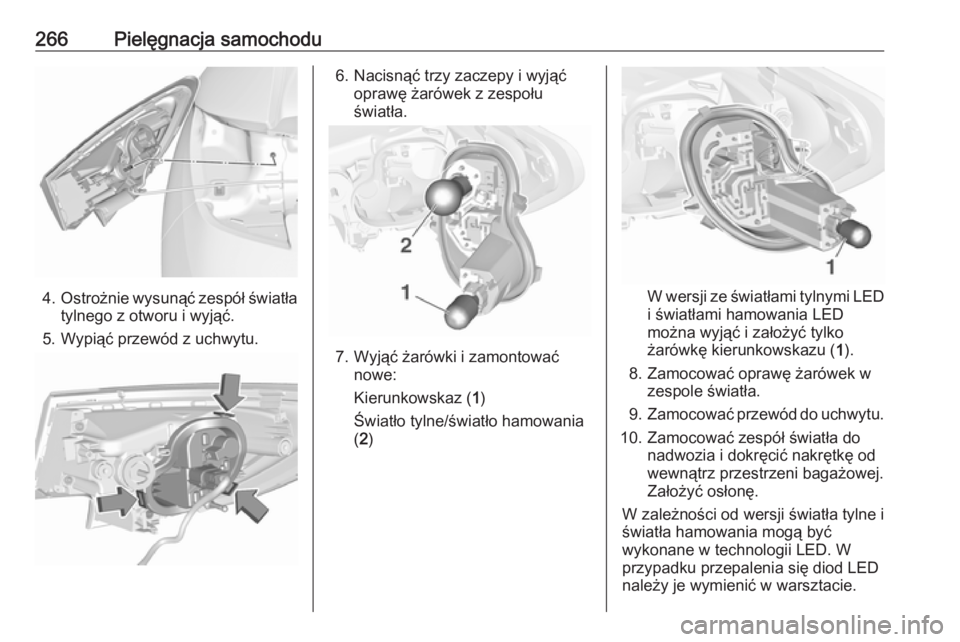

266Pielęgnacja samochodu
4.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
5. Wypiąć przewód z uchwytu.
6. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
7. Wyjąć żarówki i zamontować nowe:
Kierunkowskaz ( 1)
Światło tylne/światło hamowania ( 2 )
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wyjąć i założyć tylko
żarówkę kierunkowskazu ( 1).
8. Zamocować oprawę żarówek w zespole światła.
9. Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętkę od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i
światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.

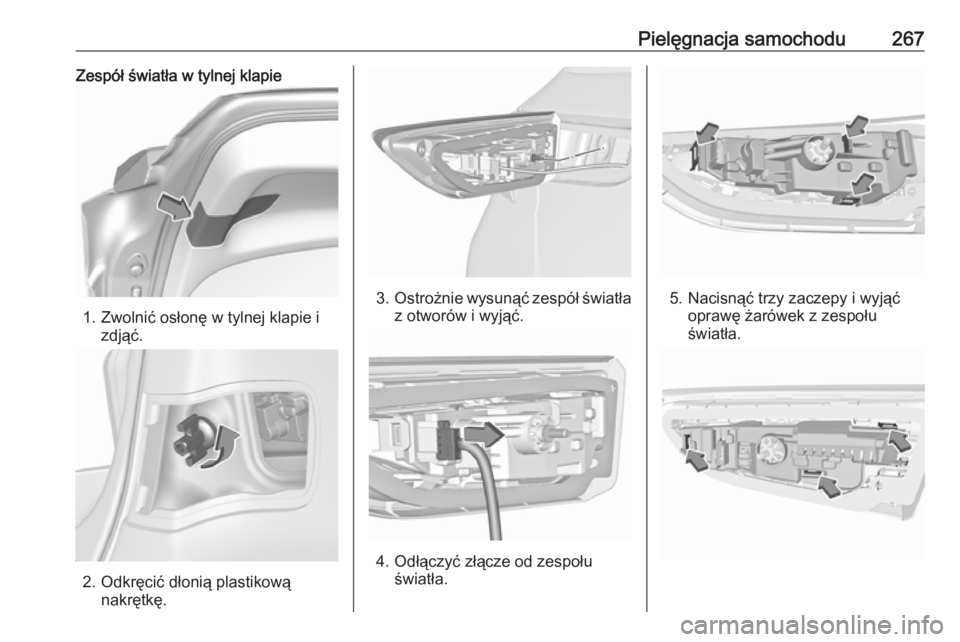

Pielęgnacja samochodu267Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie izdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.

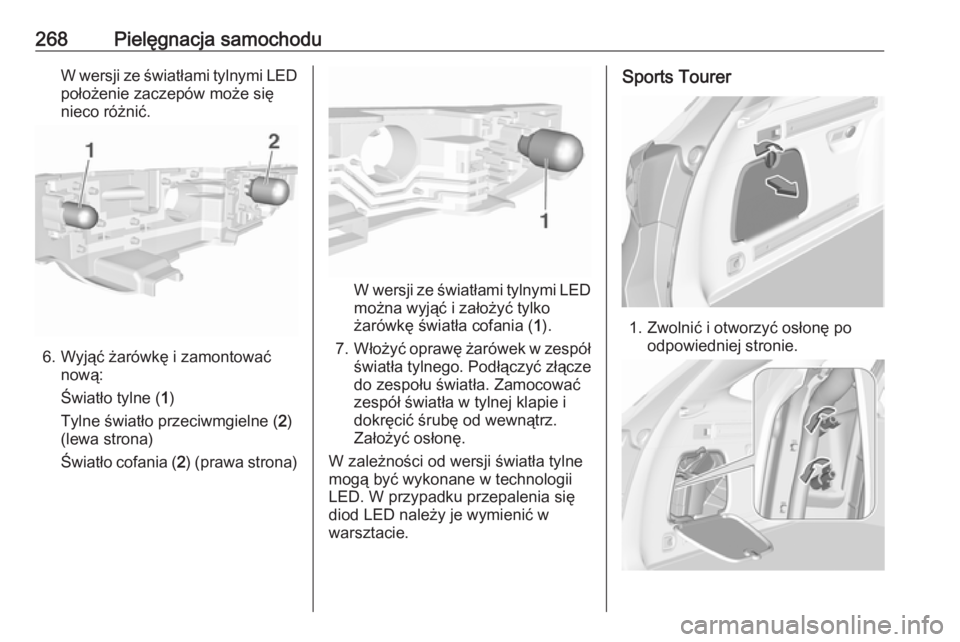

268Pielęgnacja samochoduW wersji ze światłami tylnymi LED
położenie zaczepów może się
nieco różnić.
6. Wyjąć żarówkę i zamontować nową:
Światło tylne ( 1)
Tylne światło przeciwmgielne ( 2)
(lewa strona)
Światło cofania ( 2) (prawa strona)
W wersji ze światłami tylnymi LED
można wyjąć i założyć tylko
żarówkę światła cofania ( 1).
7. Włożyć oprawę żarówek w zespół
światła tylnego. Podłączyć złącze
do zespołu światła. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
W zależności od wersji światła tylne
mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Sports Tourer
1. Zwolnić i otworzyć osłonę po odpowiedniej stronie.

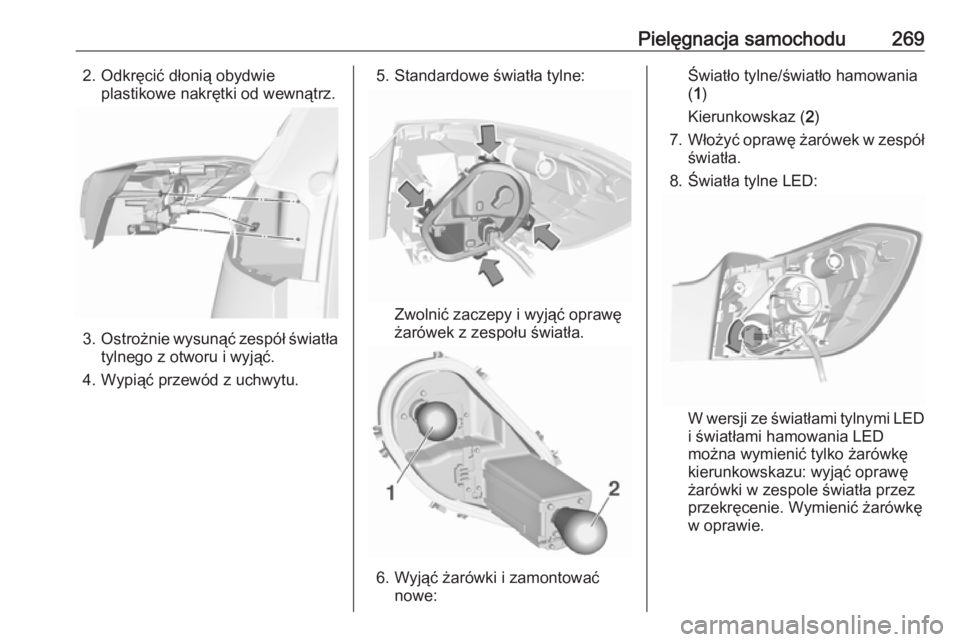

Pielęgnacja samochodu2692. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
4. Wypiąć przewód z uchwytu.
5. Standardowe światła tylne:
Zwolnić zaczepy i wyjąć oprawę
żarówek z zespołu światła.
6. Wyjąć żarówki i zamontować nowe:
Światło tylne/światło hamowania( 1 )
Kierunkowskaz ( 2)
7. Włożyć oprawę żarówek w zespół
światła.
8. Światła tylne LED:
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wymienić tylko żarówkę
kierunkowskazu: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.

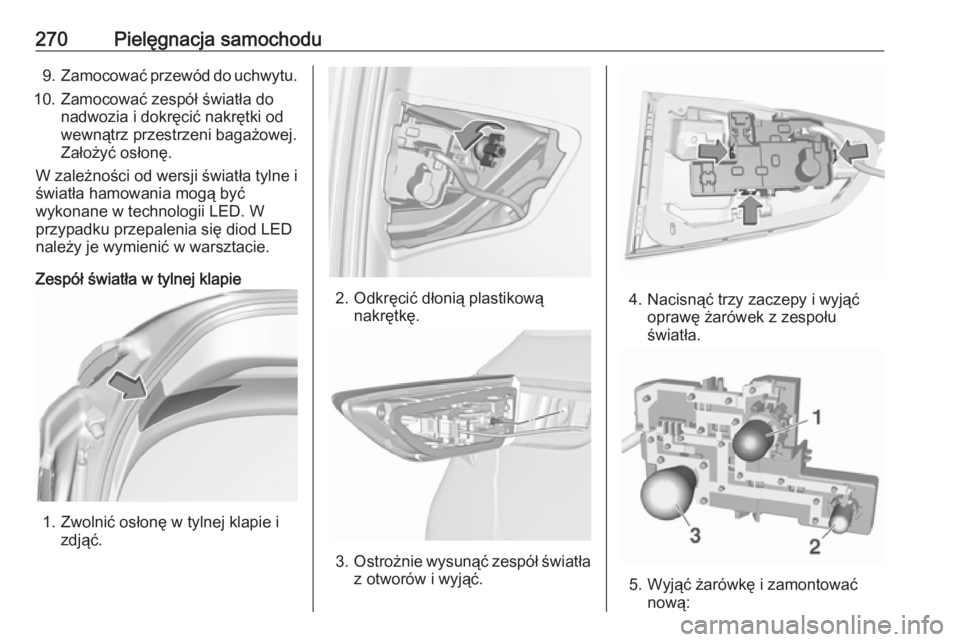

270Pielęgnacja samochodu9.Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
5. Wyjąć żarówkę i zamontować nową:
