2017 MAZDA MODEL MX-5 RF ESP

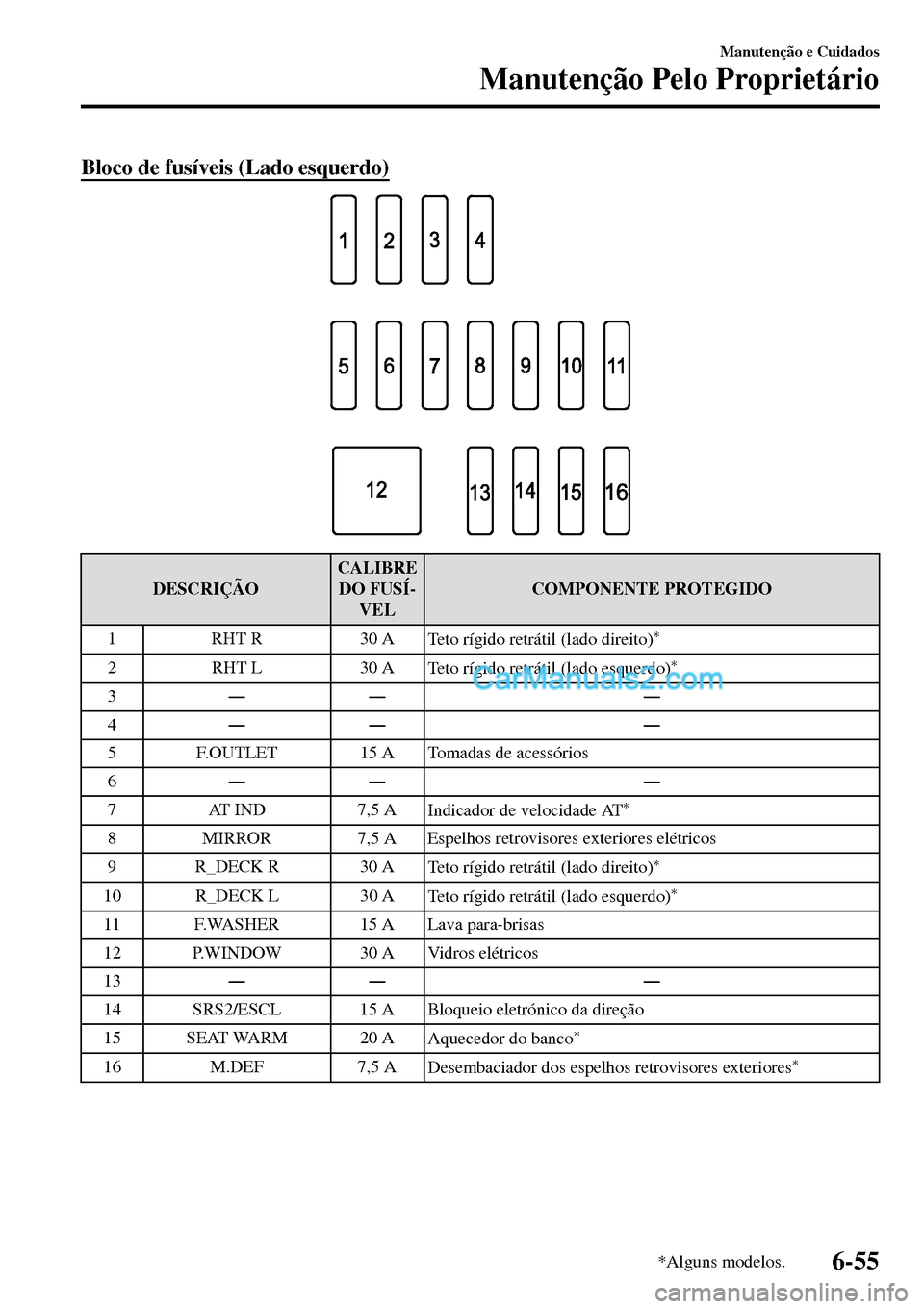

Bloco de fusíveis (Lado esquerdo)
DESCRIÇÃOCALIBRE
DO FUSÍ-
VELCOMPONENTE PROTEGIDO
1RHT R 30 A
Teto rígido retrátil (lado direito)
*
2RHT L 30 A
Teto rígido retrátil (lado esquerdo)*
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Tomadas de acessórios
6ŠŠ Š
7 AT IND 7,5 A
Indicador de velocidade AT
*
8 MIRROR 7,5 A Espelhos retrovisores exteriores elétricos
9R_DECK R 30 A
Teto rígido retrátil (lado direito)
*
10 R_DECK L 30 A
Teto rígido retrátil (lado esquerdo)*
11 F.WASHER 15 A Lava para-brisas
12 P.WINDOW 30 A Vidros elétricos
13ŠŠ Š
14 SRS2/ESCL 15 A Bloqueio eletrónico da direção
15 SEAT WARM 20 A
Aquecedor do banco
*
16 M.DEF 7,5 A
Desembaciador dos espelhos retrovisores exteriores*
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-55

Cuidados com o Exterior
A pintura do seu Mazda representa os
últimos desenvolvimentos técnicos em
composição e métodos de aplicação.

No entanto, se não forem tomadas
medidas de precaução, algumas condições
ambientais poderão danificar as
propriedades de proteção da pintura.

Aqui ficam alguns exemplos de danos
possíveis, com sugestões sobre a melhor
forma de os evitar.
Danos Causados por Chuva Ácida ou
Poeiras Industriais
Ocorrência
Os poluentes industriais e as emissões dos
veículos pairam no ar e misturam- -se com
a chuva ou com o orvalho, formando
ácidos. Estes ácidos poderão depositar-se
sobre a pintura de um veículo. À medida
que a água evapora, a concentração do
ácido aumenta e pode danificar a pintura.
Quanto mais tempo o ácido permanece na
superfície, maior será a hipótese de causar
danos.
Prevenção
É necessário lavar e encerar o seu veículo
para preservar a pintura de acordo com as
instruções desta secção. Estes passos
deverão ser seguidos imediatamente, se
suspeitar da contaminação da pintura com
chuvas ácidas.
Danos Causados por Excrementos de
Pássaro, Insetos ou Seiva das Árvores
Ocorrência
Os excrementos de pássaro contêm ácidos.
Se não forem removidos poderão danificar
o verniz e várias camadas de pintura do
veículo.

Quando insetos ficam agarrados à
superfície da pintura e se decompõem, são
formados compostos corrosivos. Estes
poderão danificar o verniz e várias
camadas de pintura do veículo se não
forem removidos.

A seiva das árvores irá endurecer e aderir
permanentemente à pintura. Se remover a
seiva quando já estiver dura, alguma
pintura do veículo também será removida.
Prevenção
É necessário lavar e encerar o seu veículo
para preservar a pintura de acordo com as
instruções desta secção. Tal deverá ser
realizado o mais rapidamente possível.

Os excrementos de pássaro poderão ser
removidos com uma esponja macia e água.
Se estiver em viajem e tal não for possível,
poderá resolver o problema com um lenço
húmido. A área limpa deverá ser encerada
de acordo com as instruções desta secção.
Insetos e seiva das árvores são mais
facilmente removidos com uma esponja
macia e água ou com um produto químico
apropriado para o efeito.

Manutenção e Cuidados
Cuidados com a Aparência
6-56

•Se o limpa para-brisas sofrer um
impacto a partir do interior ou
exterior do veículo.
Não coloque as mãos, nem
raspadores no para-brisas quando a
alavanca do limpa para-brisas estiver
na posição
e a ignição na
posição ON, pois poderá entalar os
dedos ou danificar o limpa
para-brisas e as escovas, se o limpa
para-brisas for ativado
automaticamente.
Se for limpar o para-brisas,
certifique-se de que o limpa
para-brisas está totalmente desligado
(quando é mais provável que o motor
seja deixado a funcionar). Isto é
particularmente importante quando se
limpa gelo ou neve.
•Não espalhe água no compartimento
do motor. Caso contrário, poderá
originar problemas de arranque do
motor ou danificar componentes
elétricos.
•Ao lavar e encerar o veículo, tenha
cuidado para não aplicar força
excessiva em qualquer área do capot.
Caso contrário, poderá amolgar o
veículo.
•Não utilize estações de lavagem
automáticas nem máquinas de
lavagem utilizando água a alta
pressão.
•Certifique-se que a tampa do
depósito de combustível está fechada
e tranque as portas. Caso contrário, a
tampa do depósito de combustível
poder ser aberta à força devido à
pressão de água, provocando danos
na tampa e no veículo.
Para ajudar a evitar a formação de
ferrugem e a deterioração da pintura, lave
o seu Mazda completa e frequentemente,
pelo menos uma vez por mês, com água
morna ou fria.

Se o veículo for lavado incorretamente, a
superfície da pintura poderá ser riscada.
Aqui estão alguns exemplos sobre como
poderão ocorrer riscos.

Ocorrem riscos na superfície da pintura
quando:
•O veículo é lavado sem remover
primeiro a poeira e outras matérias
estranhas.
•O veículo é lavado com um pano áspero,
seco ou sujo.
•O veículo é lavado numa lavagem de
automóveis com escovas sujas ou
demasiado ásperas.
•São utilizados produtos de limpeza ou
enceramento que contêm abrasivos.
NOTA
•A Mazda não é responsável por
riscos causados em lavagens
automáticas de veículos ou por
lavagens indevidas.
•Os riscos são mais evidentes em
veículos com pintura de cor escura.
Para minimizar os riscos na pintura do
veículo:
•Elimine qualquer poeira ou matéria
estranha utilizando água morna ou fria
antes de lavar.
•Utilize muita água morna ou fria e um
pano macio quando lavar o veículo. Não
utilize um pano de nylon.
Manutenção e Cuidados
Cuidados com a Aparência
6-58

•Esfregue de modo brando quando lavar
ou secar o veículo.
•Utilize apenas sistemas de lavagem
automática de veículos que possua as
suas escovas em boas condições.
•Não utilize produtos de limpeza ou
enceramento que contenham abrasivos.
CUIDADO
•Não utilize palha de aço, produtos de
limpeza abrasivos ou detergentes
fortes que contenham agentes
altamente alcalinos ou cáusticos, em
superfícies de alumínio cromadas ou
anodizadas. Poderá danificar a
camada protetora; adicionalmente, os
produtos de limpeza e detergentes
poderão descolorir ou deteriorar a
pintura.
Dê especial atenção à remoção de sal,
poeira, lama e outras matérias estranhas do
lado inferior dos guarda-lamas, e verifique
se os orifícios de escoamento da
extremidade inferior das portas e
embaladeiras se encontram desimpedidos.

Insetos, alcatrão, seiva das árvores,
excrementos de pássaro, poeiras
industriais, e resíduos similares poderão
danificar a pintura se não forem removidos
de imediato. Quando a lavagem com água
simples se mostrar insuficiente, utilize um
sabão brando concebido para a utilização
em veículos.
Retire completamente todo o sabão com
água morna ou fria. Não permita que o
sabão seque sobre a pintura.

Após a lavagem, seque o veículo com uma
camurça limpa para evitar a formação de
manchas de água.
AV I S O
Seque os travões conduzindo muito
lentamente, libertando o pedal do
acelerador e aplicando ligeiramente os
travões até o desempenho dos mesmos
voltar à condição normal:
É perigoso conduzir com travões
molhados. As distâncias de travagem
aumentam e o veículo pode desviar
para um lado quando os travões são
aplicados, podendo resultar num grave
acidente. Uma travagem ligeira
indicará se os travões foram afetados.
Enceramento
O seu veículo necessita de ser encerado
quando a água já não escorrer sobre a
pintura.
Lave e seque sempre o veículo antes de
encerar. Para além da carroçaria do
veículo, deverá encerar as peças metálicas
para manter o brilho.

1. Utilize produtos para enceramento que
não contenham abrasivos.
Ceras abrasivas removem a pintura e
poderão danificar a superfície de peças
metálicas polidas.
Manutenção e Cuidados
Cuidados com a Aparência
6-59

2. Utilize um bom produto para
enceramento natural para cores
metalizadas, mica e cores sólidas.
3. Quando encerar, aplique camadas
iguais com a esponja fornecida com o
produto ou com um pano macio.
4. Puxe o brilho com um pano macio.
NOTA
Um removedor de manchas para
eliminar óleo, alcatrão e matérias
similares, normalmente irá remover
também a cera. Efetue novamente o
enceramento nestas áreas mesmo que o
resto do veículo não o necessite.
▼Retoques de Pintura
Antes da formação de ferrugem, repare os
danos na pintura causados pela projeção
de gravilha, danos durante o
estacionamento, etc., utilizando a tinta de
retoque Mazda. Primeiro, remova a
sujidade e a gordura com um pano macio e
limpo.

Se já tiver ocorrido formação de ferrugem:

1. Remova a ferrugem por completo
utilizando uma lixa apropriada.
2. Limpe com um pano macio e limpo.
3. Aplique um primário de proteção na
área afetada.
4. Após a secagem, pinte a área.
Evidentemente que será conveniente que o
trabalho seja executado por um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
▼Proteção de Cavidades
As cavidades são tratadas na fábrica de
forma a ficarem protegidas, mas um
tratamento de proteção adicional após ser
dado uso ao veículo, irá aumentar a
longevidade da carroçaria.
Para mais informações sobre esta
precaução adicional, consulte um
reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
▼Manutenção de Metais Brilhantes
•Utilize um removedor de alcatrão para
remover o alcatrão e insetos da
carroçaria. Nunca utilize uma faca ou
uma ferramenta semelhante.
•Para evitar a corrosão em superfícies de
metal brilhantes, aplique cera ou um
produto de proteção de peças cromadas
e esfregue para obter um maior brilho.
•Durante as estações frias ou em zonas
costeiras, cubra as partes de metal
brilhante com uma camada de cera ou de
protetor mais densa que o habitual.
Também poderia cobrir as partes de
metal com vaselina ou outro composto
de proteção.
CUIDADO
Não utilize palha de aço, produtos de
limpeza abrasivos ou detergentes fortes
que contenham agentes altamente
alcalinos ou cáusticos, em superfícies
de alumínio cromadas ou anodizadas.
Poderá danificar a camada de proteção
e causar a descoloração ou deterioração
na pintura.
Manutenção e Cuidados
Cuidados com a Aparência
6-60

▼Revestimento Inferior
Este revestimento especial é aplicado às
partes críticas por debaixo dos veículos
para os proteger de danos causados por
produtos químicos ou pedras. Este
revestimento é suscetível de ser danificado
com o decorrer do tempo. Verifique o
revestimento periodicamente.

Caso seja necessária uma reparação,
consulte um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda. Este possui todas as informações
sobre o procedimento das reparações.
▼Manutenção das Jantes de Alumínio
As suas jantes de alumínio estão revestidas
com uma camada de proteção. São
necessários cuidados especiais para
proteger este revestimento.
CUIDADO
Utilize apenas detergente suave. Antes
de utilizar qualquer detergente,
verifique os ingredientes. Caso
contrário, o produto poderá descolorir
ou manchar as jantes de alumínio.
NOTA
•Não utilize uma escova de arame
nem qualquer produto de limpeza
abrasivo, produto de polimento ou
solvente nas jantes de alumínio.
Poderão danificar o revestimento.
•Utilize sempre uma esponja ou um
pano macio para limpar as jantes.
Enxague completamente as jantes
com água morna ou fria.
Adicionalmente, limpe as jantes após
conduzir o veículo em estradas de
terra ou com sal, para ajudar a
prevenir a corrosão.
▼Manutenção da Capota Retrátil
(Capota de Lona)
A capota de lona é fabricada com um
material especial de elevada qualidade,
mas caso se não for bem cuidada, a mesma
pode ficar endurecida, manchada e sem
brilho. Cuide da mesma seguindo estas
orientações.
Lavagem
Não espere até a capota de lona ficar
muito suja antes de a limpar. A sujidade
acumulada por muito tempo pode
provocar deterioração.
1. Antes de lavar, remova o pó e
partículas maiores com uma escova
suave.
2. Limpe cuidadosamente a capota de
lona com um detergente neutro
sintético, muita água e uma escova
suave.
3. Enxague bem com água limpa para
remover todo o detergente.
4. Limpe-a o máximo possível antes de a
água secar.
5. Em seguida, deixe-a secar
completamente antes de a baixar.
Manutenção e Cuidados
Cuidados com a Aparência
6-61

1. Verifique a posição do filtro de
drenagem com a sua mão por detrás do
arco.
Filtro de drenagem Arco
2. Remova o filtro de drenagem enquanto
pressiona a patilha.
3. Remova folhas ou outro material
acumulado no filtro de drenagem.
4. Instale novamente o filtro de drenagem
pela ordem inversa à da desmontagem.
CUIDADO
Quando instalar o filtro de drenagem,
certifique-se que o filtro de drenagem
está fixamente preso na sua posição
pressionando-o até a patilha bloquear.
Pode entrar água no veículo se o filtro
de drenagem não estiver seguro na sua
posição.
▼▼Manutenção da Capota Retrátil
(Retractable Fastback)
Lavagem
Para ajudar a proteger a pintura do teto
rígido retrátil, utilize um pano ou uma
esponja macia para lavar.
Insetos, alcatrão, seiva das árvores,
excrementos de pássaro, poeiras
industriais e resíduos similares, poderão
danificar a pintura se não forem removidos
de imediato. Quando a lavagem com água
simples se mostrar insuficiente, utilize um
sabão brando concebido para a utilização
em veículos.
CUIDADO
•Não lave o veículo numa estação de
lavagem automática.
•Não salpique água diretamente na
junta entre o vidro e o teto rígido
retrátil. Isto provavelmente fará com
que a água entre no habitáculo.
•Não utilize sabão forte, detergentes
químicos ou água quente, não lave o
teto rígido retrátil com o veículo
exposto à luz solar direta ou quando a
superfície do teto rígido retrátil
estiver quente.
Retire completamente todo o sabão com
água morna ou fria. Não permita que o
sabão seque sobre a pintura.
Enceramento
Aplique cera no teto rígido retrátil quando
a superfície estiver totalmente seca. Lave e
seque sempre o veículo antes de encerar.
Manutenção e Cuidados
Cuidados com a Aparência
6-63

▼Manutenção dos Cintos de
Segurança
1. Limpe a área suja passando com um
pano macio humedecido em sabão
suave (aprox. 5%) diluído em água.
2. Retire o sabão remanescente utilizando
um pano humedecido em água e bem
torcido.
3. Antes de enrolar os cintos de
segurança que tenham sido puxados
para limpeza, seque-os bem para que
não fiquem húmidos.
AV I S O
Se um cinto de segurança parecer
estar desfiado ou com marcas de
abrasão, solicite a sua substituição
num Reparador Autorizado Mazda:
Se um cinto de segurança for utilizado
nessas condições, não desempenhará a
sua função ao máximo, o que poderá
provocar ferimentos graves ou morte.
Utilize um detergente suave para
limpar um cinto de segurança:
Se forem utilizados solventes
orgânicos para a limpeza dos cintos de
segurança ou se ficarem manchados
ou esbranquiçados, os cintos poderão
ficar enfraquecidos e, portanto,
poderão não funcionar ao máximo, o
que poderá provocar ferimentos
graves ou morte.
NOTA
Limpe os cintos de segurança
cuidadosamente se ficarem sujos. Não
limpá-los de imediato dificultará a sua
limpeza posteriormente, e poderá afetar
o suave enrolamento do cinto.
▼Manutenção dos Estofos em Vinil
Remova o pó e a sujidade dos estofos em
vinil utilizando uma escova ou aspirador.
Remova a sujidade dos estofos em vinil
um produto de limpeza de estofos em pele
e vinil.
▼Manutenção dos Estofos
1. Limpe a área suja passando com um
pano macio humedecido em sabão
suave (aprox. 5%) diluído em água.
2. Retire o sabão remanescente utilizando
um pano humedecido em água e bem
torcido.
NOTA
Esfregar o interior da capota de lona
vigorosamente com uma escova ou
pano áspero pode provocar danos.
▼Manutenção dos Estofos em Pele*
1. Remova sujidade e a areia utilizando
um aspirador.
2. Limpe a zona suja com um pano macio
e um produto de limpeza especial e
adequado, ou um pano macio
humedecido em detergente suave
(aprox. 5%) diluído em água.
3. Retire o sabão remanescente utilizando
um pano humedecido em água e bem
torcido.
Manutenção e Cuidados
Cuidados com a Aparência
*Alguns modelos.6-67
