2017 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

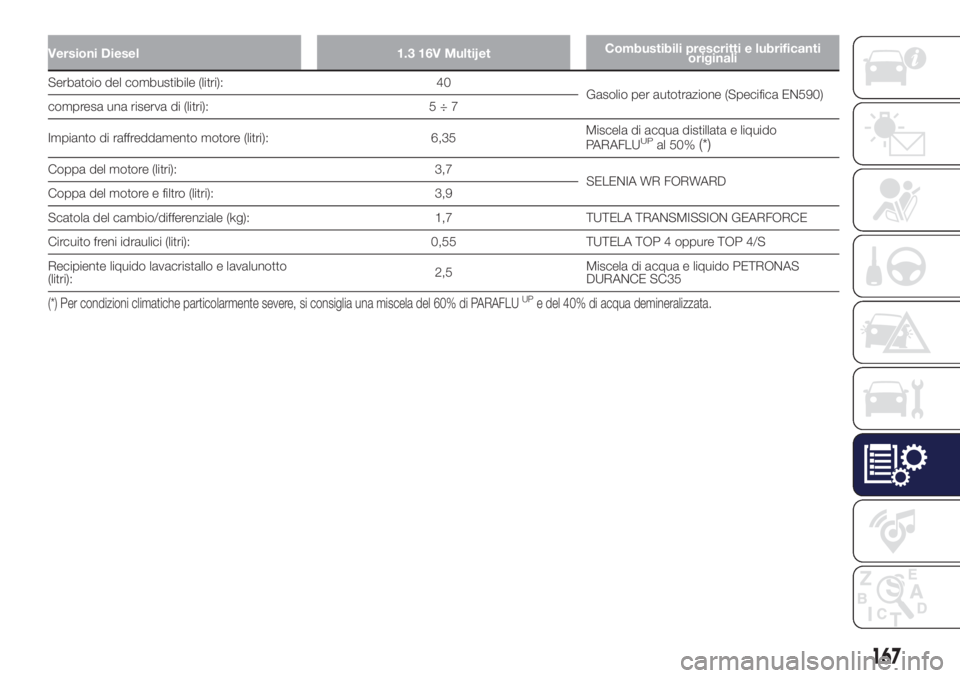

Versioni Diesel 1.3 16V MultijetCombustibili prescritti e lubrificanti
originali
Serbatoio del combustibile (litri): 40
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di (litri): 5 ÷ 7
Impianto di raffreddamento motore (litri): 6,35
Coppa del motore (litri): 3,7
SELENIA WR FORWARD
Coppa del motore e filtro (litri): 3,9
Scatola del cambio/differenziale (kg): 1,7 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (litri): 0,55 TUTELA TOP 4 oppure TOP 4/S
Recipiente liquido lavacristallo e lavalunotto
(litri):2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
167
Miscela di acqua distillata e liquido
PARAFLUUPal 50%(*)

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti
dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo
di combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
69)
CARATTERISTICHE DEI PRODOTTI
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di sostituzione
Lubrificante per
motori a benzina
(versioni 1.2 8V
69CV)SAE 5W-40 ACEA C3 /
API SN.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori a benzina
(versioni 0.9 TwinAir)SAE 0W-30 ACEA C2 /
API SN.955535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alle specifiche richieste, è consentito utilizzare, per effettuare i rabbocchi,
prodotti che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
Per le motorizzazioni TwinAir utilizzare esclusivamente lubrificanti con le caratteristiche e gradazione SAE indicate.
ATTENZIONE
69)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
168
DATI TECNICI

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di sostituzione
Lubrificanti per
motori a benzina/
GPL - benzina/
MetanoSAE 5W-40 ACEA C3 /
API SN.9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori DieselSAE 0W-30 ACEA C2.9.55535-DS1 oppure
MS-90047SELENIA WR FORWARD
Contractual Technical
Reference N° F842.F13Secondo Piano di
Manutenzione
Programmata
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico di
gradazione SAE 75W.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio meccanico e
differenziale
Fluido specifico per
attuatori elettroidraulici.9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Sistema idraulico di
attuazione cambio Dual
FuNction System
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti
omocinetici a basso
coefficiente di attrito.
Consistenza NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per impianti
freno e frizione. Supera le
specifiche: FMVSS n° 116
DOT 4, ISO 4925 SAE
J1704.9.55597 oppure
MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
oppureTUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Freni idraulici e comandi
idraulici frizione
169

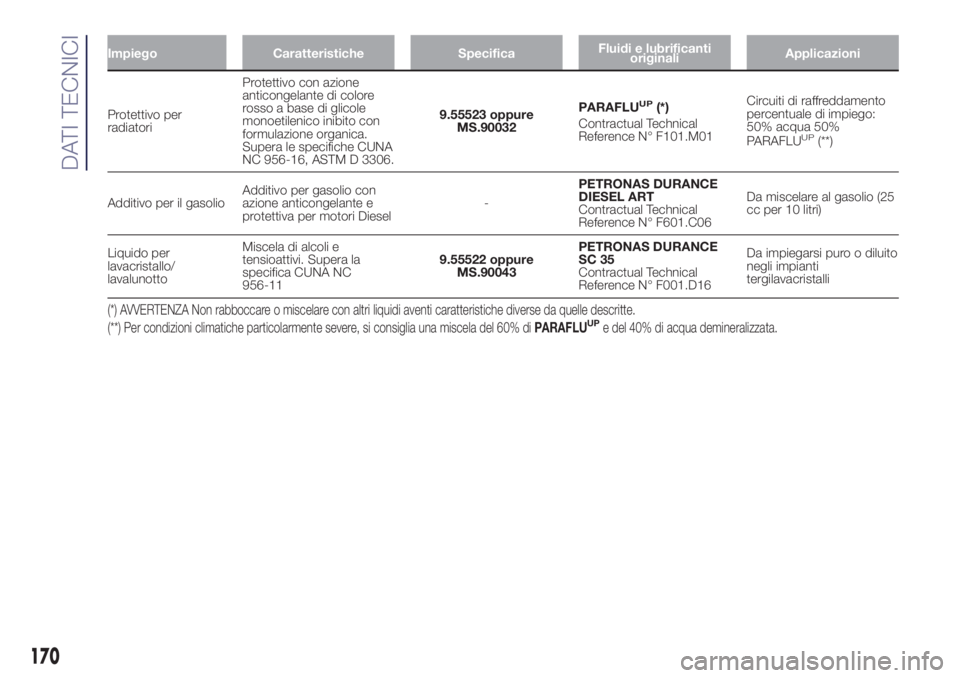

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Protettivo per
radiatoriProtettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche CUNA
NC 956-16, ASTM D 3306.9.55523 oppure
MS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Circuiti di raffreddamento
percentuale di impiego:
50% acqua 50%
PARAFLU
UP(**)
Additivo per il gasolioAdditivo per gasolio con
azione anticongelante e
protettiva per motori Diesel-PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N° F601.C06Da miscelare al gasolio (25
cc per 10 litri)
Liquido per
lavacristallo/
lavalunottoMiscela di alcoli e
tensioattivi. Supera la
specifica CUNA NC
956-119.55522 oppure
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro o diluito
negli impianti
tergilavacristalli
(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUUPe del 40% di acqua demineralizzata.
170
DATI TECNICI

PRESTAZIONI
Velocità massima raggiungibile dopo il primo periodo d'uso della vettura.
Versionikm/h
0.9 TwinAir 80CV Dual FuNction System(*)174
0.9 TwinAir 85CV Dual FuNction System
176
(**)/ 174(***)
0.9 TwinAir Turbo Natural Power
169(**) (°)/ 167(****) (°)
1.2 8V 69CV163
1.2 8V 69CV GPL163
1.3 16V Multijet183
(*) Per versioni/mercati, dove previsto
(**) Velocità massima in quinta marcia
(***) Velocità massima in quarta marcia con tasto ECO premuto
(°) Alimentazione a benzina (****) Velocità massima in quarta marcia
171

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/ accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi
da quelli rilevati. Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di combustibile.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
NOTA I valori di consumo delle versioni Natural Power nel caso di alimentazione a metano sono da intendersi in m
3/100 km.
Versioni Urbano Extraurbano Combinato
0.9 TwinAir 80CV Dual FuNction
System(*)4,4 3,4 3,8
0.9 TwinAir 85CV Dual FuNction System4,9 3,7 4,1
0.9 TwinAir Turbo Natural Power
5,8
(°) / 6,1 (°°)3,9(°) / 4,0 (°°)4,6(°) / 4,8 (°°)
1.2 8V 69CV(**)6,4 4,3 5,1
1.2 8V 69CV
(***)6,7 4,3 5,2
1.2 8V 69CV GPL
6,9
(°) / 8,7 (°°°)4,4(°) / 5,7 (°°°)5,3(°) / 6,8 (°°°)
1.3 16V Multijet4,3 3,2 3,6
(*) Per versioni/mercati, dove previsto
(°) Alimentazione a benzina
(°°) Alimentazione a Metano (**) Versioni con rapporti corti con Start&Stop (per versioni/mercati, dove previsto)
(***) Versioni con rapporti corti senza Start&Stop (per versioni/mercati, dove previsto)
(°°°)Alimentazione a GPL
172
DATI TECNICI

EMISSIONI DI CO2
I valori di emissione di CO2riportati nella seguente tabella sono riferiti al consumo combinato.
Versioni Emissioni di CO2secondo la direttiva europea vigente (g/km)
0.9 TwinAir 80CV Dual FuNction
System(*)88
0.9 TwinAir 85CV Dual FuNction System97
0.9 TwinAir Turbo Natural Power
107
(°)/86(°°)
1.2 8V 69CV(**)118
1.2 8V 69CV
(***)120
1.2 8V 69CV GPL
124
(°)/ 110(°°°)
1.3 16V Multijet95
(*) Per versioni/mercati, dove previsto
(°) Alimentazione a benzina
(°°) Alimentazione a Metano (**)Versioni con rapporti corti con Start&Stop (per versioni/mercati, dove previsto)
(***) Versioni con rapporti corti senza Start&Stop (per versioni/mercati, dove previsto)
(°°°) Alimentazione a GPL
173

DISPOSIZIONI PER TRATTAMENTO VETTURA A FINE CICLO VITA
Da anni FCA sviluppa un impegno globale per la tutela ed il rispetto dell'Ambiente attraverso il miglioramento continuo dei
processi produttivi e la realizzazione di prodotti sempre più "eco-compatibili". Per assicurare ai clienti il miglior servizio possibile
nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/CE sui veicoli a fine
vita, FCA offre ai suoi clienti di consegnare il proprio veicoli a fine vita senza costi aggiuntivi. La Direttiva Europea prevede infatti
che la consegna del veicolo avvenga senza che l'ultimo detentore o proprietario del veicolo stesso incorra in spese a causa
del suo valore di mercato nullo o negativo.
Per consegnare il suo veicolo a fine vita senza oneri aggiuntivi, può rivolgersi o presso i nostri concessionari in caso di acquisto
di un altro veicolo o presso uno dei centri di raccolta e demolizione autorizzati da FCA. Tali centri sono stati accuratamente
selezionati al fine di garantire un servizio con adeguati standard qualitativi per la raccolta, il trattamento ed il riciclaggio dei
veicoli dismessi nel rispetto dell'Ambiente.
Potrà trovare informazioni sui centri di raccolta e demolizione o presso la rete dei concessionari FCA o chiamando il numero
riportato sul Libretto di Garanzia o altresì consultando i siti Internet dei vari brand FCA.
