2017 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le descrive
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare
immediatamente quanto illustrato.PLANCIA PORTASTRUMENTI......... 8
LE CHIAVI ...................................... 9
DISPOSITIVO DI AVVIAMENTO ....... 10
IL SISTEMA LANCIA CODE............. 11
PORTE ............................................ 11
SEDILI ............................................. 13
APPOGGIATESTA ........................... 15
VOLANTE........................................ 16
SPECCHI RETROVISORI ................ 16
LUCI ESTERNE ............................... 17
LUCI INTERNE ................................ 20
TERGICRISTALLO /
TERGILUNOTTO ............................. 21
CLIMATIZZAZIONE ......................... 23
ALZACRISTALLI ELETTRICI ............ 27
TETTO APRIBILE ELETTRICO ......... 28
COMANDI ....................................... 30
COFANO MOTORE ......................... 31
BAGAGLIAIO .................................. 33
ALLESTIMENTO CON IMPIANTO
GPL ................................................ 34
ALLESTIMENTO CON IMPIANTO A
METANO (NATURAL POWER) ......... 37
7

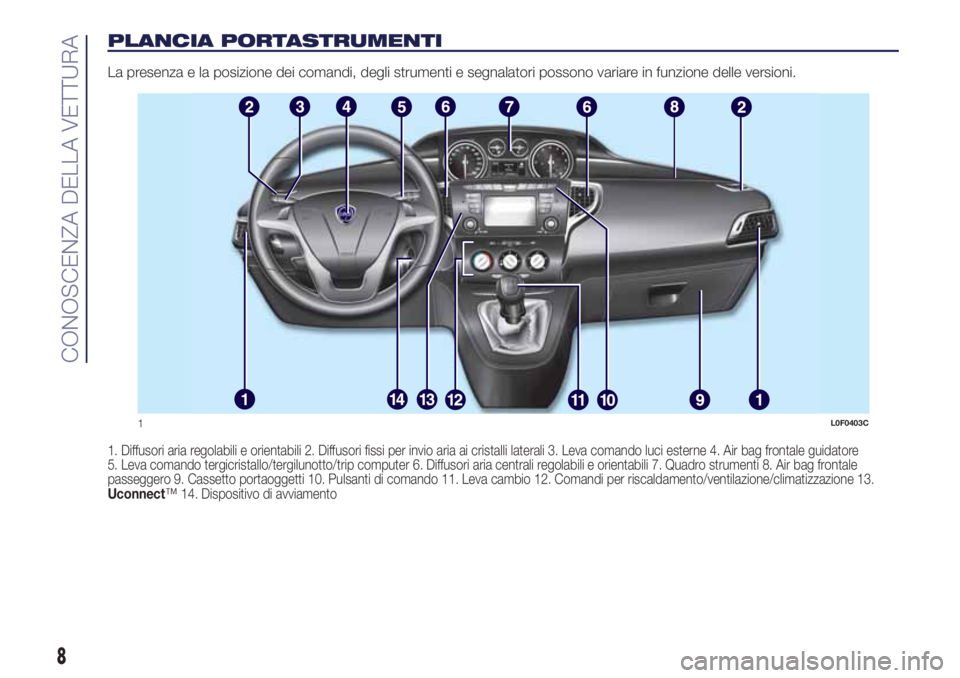

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1. Diffusori aria regolabili e orientabili 2. Diffusori fissi per invio aria ai cristalli laterali 3. Leva comando luci esterne 4. Air bag frontale guidatore
5. Leva comando tergicristallo/tergilunotto/trip computer 6. Diffusori aria centrali regolabili e orientabili 7. Quadro strumenti 8. Air bag frontale
passeggero 9. Cassetto portaoggetti 10. Pulsanti di comando 11. Leva cambio 12. Comandi per riscaldamento/ventilazione/climatizzazione 13.
Uconnect™ 14. Dispositivo di avviamento
1L0F0403C
8
CONOSCENZA DELLA VETTURA

LE CHIAVI
1)1)1)
CHIAVE MECCANICA
L’inserto metallico A aziona: il
dispositivo di avviamento, la serratura
porte e il blocco/ sblocco tappo
combustibile (per versioni/mercati, dove
previsto).
CHIAVE CON
TELECOMANDO
(per versioni/mercati, dove previsto)
2)
L’inserto metallico A della chiave fig. 2
aziona:
il dispositivo di avviamento;
la serratura porte;
il blocco/ sblocco tappo
combustibile (per versioni/mercati, dove
previsto).Premere il pulsante B per aprire/
chiudere l’inserto metallico.
Pressione breve del pulsante
:
sblocco delle porte, del bagagliaio,
accensione temporizzata delle
plafoniere interne e doppia
segnalazione luminosa degli indicatori
di direzione (per versioni/ mercati, dove
previsto).
Pressione breve del pulsante
:
blocco delle porte, del bagagliaio con
spegnimento della plafoniera interna
e singola segnalazione luminosa degli
indicatori di direzione (per versioni/
mercati, dove previsto).
Pressione del pulsante
: apertura
a distanza del bagagliaio e doppia
segnalazione luminosa degli indicatori
di direzione.
RICHIESTA DI
TELECOMANDI
SUPPLEMENTARI
Qualora fosse necessario richiedere un
nuovo telecomando, rivolgersi alla
Rete Assistenziale Lancia portando con
sé un documento di identità e i
documenti identificativi di possesso
della vettura. Il sistema può riconoscere
fino ad 8 telecomandi.
ATTENZIONE
1)Inserendo il dispositivo safe lock non è
più possibile aprire in alcun modo le porte
dall'interno vettura, pertanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo.
2)Premere il pulsante B fig. 2 solo quando
la chiave si trova lontano dal corpo, in
particolare dagli occhi e da oggetti
deteriorabili (ad esempio gli abiti). Non
lasciare la chiave incustodita per evitare
che qualcuno, specialmente i bambini,
possa maneggiarla e premere
inavvertitamente il pulsante.
ATTENZIONE
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave. Per garantire la perfetta efficienza
dei dispositivi elettronici interni alla chiave,
non lasciare la stessa esposta ai raggi
solari.
ATTENZIONE
1)Le pile esaurite devono essere gettate
negli appositi contenitori come previsto
dalle norme di legge oppure possono
essere consegnate alla Rete Assistenziale
Lancia, che si occuperà dello smaltimento.
2L0F0075C
9

DISPOSITIVO DI
AVVIAMENTO
3) 4)
La chiave può ruotare in 3 diverse
posizioni fig. 3:
STOP: motore spento, chiave
estraibile, blocco dello sterzo. Alcuni
dispositivi elettrici (es. autoradio,
chiusura centralizzata porte, ecc.)
possono funzionare;
MAR: posizione di marcia. Tutti i
dispositivi elettrici possono funzionare;
AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto
di un meccanismo di sicurezza che
obbliga, in caso di mancato avviamento
del motore, a riportare la chiave in
posizione STOP prima di ripetere la
manovra di avviamento.BLOCCASTERZO
5) 6)
Inserimento
Con dispositivo in posizione STOP
estrarre la chiave e ruotare il volante
fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre
si ruota la chiave in posizione MAR.
ATTENZIONE
3)In caso di manomissione del dispositivo
di avviamento (ad es. un tentativo di furto),
farne verificare il funzionamento alla Rete
Assistenziale Lancia prima di riprendere la
marcia.
4)Scendendo dalla vettura togliere sempre
la chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi
di inserire il freno a mano. Se la vettura è
parcheggiata in salita, inserire la 1
amarcia,
mentre se la vettura è posteggiata in
discesa, inserire la retromarcia. Non
lasciare mai bambini sulla vettura
incustodita.5)È tassativamente vietato ogni intervento
in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa
della vettura.
6)Non estrarre mai la chiave quando la
vettura è in movimento. Il volante si
bloccherebbe automaticamente alla prima
sterzata. Questo vale sempre, anche nel
caso in cui la vettura sia trainata.
3L0F0102C
10
CONOSCENZA DELLA VETTURA

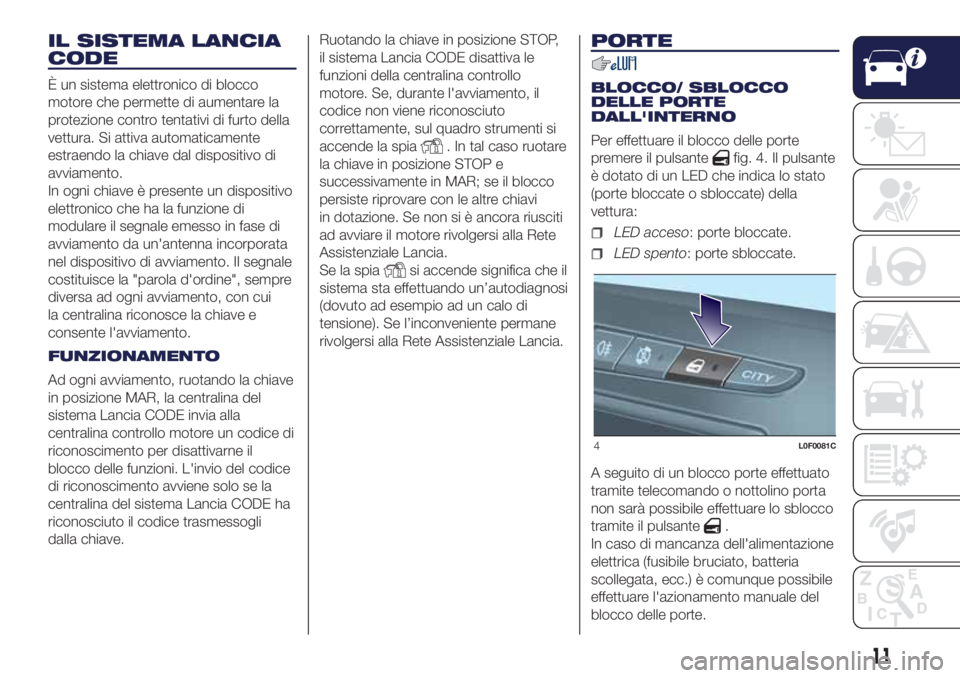

IL SISTEMA LANCIA
CODE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto della
vettura. Si attiva automaticamente
estraendo la chiave dal dispositivo di
avviamento.
In ogni chiave è presente un dispositivo
elettronico che ha la funzione di
modulare il segnale emesso in fase di
avviamento da un'antenna incorporata
nel dispositivo di avviamento. Il segnale
costituisce la "parola d'ordine", sempre
diversa ad ogni avviamento, con cui
la centralina riconosce la chiave e
consente l'avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave
in posizione MAR, la centralina del
sistema Lancia CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni. L'invio del codice
di riconoscimento avviene solo se la
centralina del sistema Lancia CODE ha
riconosciuto il codice trasmessogli
dalla chiave.Ruotando la chiave in posizione STOP,
il sistema Lancia CODE disattiva le
funzioni della centralina controllo
motore. Se, durante l'avviamento, il
codice non viene riconosciuto
correttamente, sul quadro strumenti si
accende la spia
. In tal caso ruotare
la chiave in posizione STOP e
successivamente in MAR; se il blocco
persiste riprovare con le altre chiavi
in dotazione. Se non si è ancora riusciti
ad avviare il motore rivolgersi alla Rete
Assistenziale Lancia.
Se la spia
si accende significa che il
sistema sta effettuando un’autodiagnosi
(dovuto ad esempio ad un calo di
tensione). Se l’inconveniente permane
rivolgersi alla Rete Assistenziale Lancia.
PORTE
BLOCCO/ SBLOCCO
DELLE PORTE
DALL'INTERNO
Per effettuare il blocco delle porte
premere il pulsante
fig. 4. Il pulsante
è dotato di un LED che indica lo stato
(porte bloccate o sbloccate) della
vettura:
LED acceso: porte bloccate.
LED spento: porte sbloccate.
A seguito di un blocco porte effettuato
tramite telecomando o nottolino porta
non sarà possibile effettuare lo sblocco
tramite il pulsante
.
In caso di mancanza dell'alimentazione
elettrica (fusibile bruciato, batteria
scollegata, ecc.) è comunque possibile
effettuare l'azionamento manuale del
blocco delle porte.
4L0F0081C
11

AVVERTENZA Con chiusura
centralizzata inserita, tirando la leva
interna di apertura della porta lato
passeggero si provoca lo sblocco della
porta stessa (il LED rimane acceso).
Tirando invece la leva interna di
apertura della porta lato guida si
provoca lo sblocco centralizzato delle
porte.
AVVERTENZA Le porte posteriori non si
possono aprire dall'interno quando è
azionato il dispositivo di sicurezza
bambini (vedere quanto descritto nel
paragrafo seguente).
BLOCCO/ SBLOCCO
DELLE PORTE
DALL'ESTERNO
Chiave meccanica: inserire e ruotare
l'inserto metallico nella serratura della
porta.
Chiave con telecomando: premere il
pulsante
per bloccare le porte,
oppure premere il pulsante
per
sbloccare le porte.
DISPOSITIVO SAFE LOCK
2)
È un dispositivo di sicurezza che
inibisce il funzionamento delle maniglie
interne della vettura e del pulsante di
blocco/ sblocco porte.Inserimento dispositivo
Il dispositivo si inserisce su tutte le
porte effettuando una doppia pressione
rapida sul pulsante
della chiave.
L'inserimento del dispositivo è
segnalato da 3 lampeggi degli indicatori
di direzione e dal lampeggio del LED
ubicato sopra il pulsante
fig. 4.
Disinserimento dispositivo
Il dispositivo si disinserisce
automaticamente:
premendo il pulsantesul
telecomando;
ruotando la chiave di avviamento in
posizione MAR.
DISPOSITIVO SICUREZZA
BAMBINI
7)3)
Impedisce l'apertura delle porte
posteriori dall'interno.
Il dispositivo A fig. 5 è inseribile solo a
porte aperte:
posizione 1 - dispositivo inserito
(porta bloccata);
posizione 2 - dispositivo disinserito
(porta apribile dall'interno).
Il dispositivo rimane inserito anche
effettuando lo sblocco elettrico delle
porte.AVVERTENZA Le porte posteriori non si
possono aprire dall'interno quando è
azionato il dispositivo di sicurezza
bambini.ATTENZIONE
7)Utilizzare sempre questo dispositivo
quando si trasportano dei bambini. Dopo
aver azionato il dispositivo su entrambe
le porte posteriori, verificarne l'effettivo
inserimento agendo sulla maniglia interna
di apertura porte.
5L0F0080C
12
CONOSCENZA DELLA VETTURA

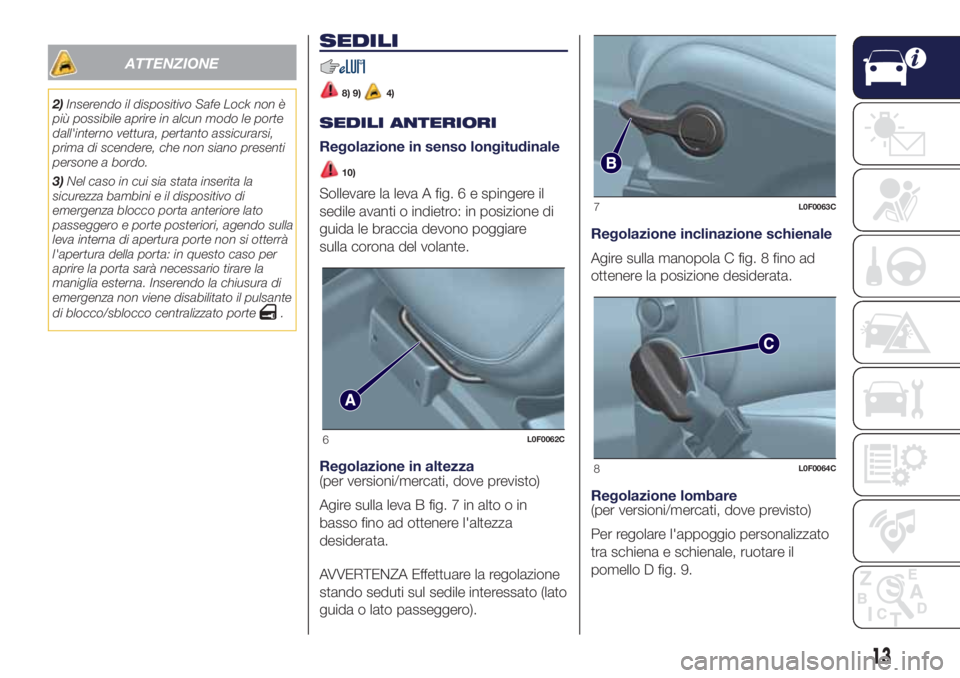

ATTENZIONE
2)Inserendo il dispositivo Safe Lock non è
più possibile aprire in alcun modo le porte
dall'interno vettura, pertanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo.
3)Nel caso in cui sia stata inserita la
sicurezza bambini e il dispositivo di
emergenza blocco porta anteriore lato
passeggero e porte posteriori, agendo sulla
leva interna di apertura porte non si otterrà
l'apertura della porta: in questo caso per
aprire la porta sarà necessario tirare la
maniglia esterna. Inserendo la chiusura di
emergenza non viene disabilitato il pulsante
di blocco/sblocco centralizzato porte
.
SEDILI
8) 9)4)
SEDILI ANTERIORI
Regolazione in senso longitudinale
10)
Sollevare la leva A fig. 6 e spingere il
sedile avanti o indietro: in posizione di
guida le braccia devono poggiare
sulla corona del volante.
Regolazione in altezza
(per versioni/mercati, dove previsto)
Agire sulla leva B fig. 7 in alto o in
basso fino ad ottenere l'altezza
desiderata.
AVVERTENZA Effettuare la regolazione
stando seduti sul sedile interessato (lato
guida o lato passeggero).Regolazione inclinazione schienale
Agire sulla manopola C fig. 8 fino ad
ottenere la posizione desiderata.
Regolazione lombare
(per versioni/mercati, dove previsto)
Per regolare l'appoggio personalizzato
tra schiena e schienale, ruotare il
pomello D fig. 9.
6L0F0062C
7L0F0063C
8L0F0064C
13

SEDILI POSTERIORI
11)5)
Ampliamento bagagliaio
Procedere come segue:
Rimuovere gli appoggiatesta
sfilandoli verso l'alto come descritto al
paragrafo "Appoggiatesta" in questo
capitolo;
spostare lateralmente le cinture di
sicurezza verificando che i nastri siano
correttamente distesi senza
attorcigliamenti;
premere sul tasto di sgancio A fig.
10 per ribaltare la porzione sinistra
oppure destra dello schienale e
successivamente accompagnare lo
schienale sul cuscino.
ATTENZIONE
8)Qualunque regolazione deve essere
eseguita esclusivamente a vettura ferma.
9)In presenza di side-bag, l'utilizzo di
foderine per sedili al di fuori di quelle
disponibili presso la Lineaccessori
MOPAR
®è pericoloso.
10)Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato
sulle guide, provando a spostarlo avanti
e indietro. La mancanza di questo
bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e
causare la perdita di controllo della vettura.
11)Assicurarsi che gli schienali risultino
correttamente agganciati su entrambi i lati
per evitare che, in caso di brusca frenata,
possano proiettarsi in avanti ferendo i
passeggeri.
ATTENZIONE
4)I rivestimenti tessili dei sedili sono
dimensionati per resistere a lungo all'usura
derivante dall'utilizzo normale della vettura.
Tuttavia è necessario evitare sfregamenti
traumatici e/o prolungati con accessori
di abbigliamento quali fibbie metalliche,
borchie, fissaggi in Velcro e simili, in
quanto gli stessi, agendo in modo
localizzato e con un'elevata pressione sui
filati, potrebbero provocarne la rottura
con conseguente danneggiamento della
fodera.
5)Prima di ribaltare lo schienale rimuovere
qualunque oggetto presente sul cuscino
del sedile.
9L0F0273C10L0F0088C
14
CONOSCENZA DELLA VETTURA
