2017 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente
ripristinare:
livello liquido raffreddamento motore,
freni e lavacristallo;
pressione e condizione dei
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Ogni 3.000 km controllare ed
eventualmente ripristinare: livello olio
motore.
Per vetture con motorizzazione 0.9
TwinAir: ogni3.000km controllare
ed eventualmente ripristinare il livello
massimo olio motore.
UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata
prevalentemente in una delle seguenti
condizioni:
traino di rimorchio o roulotte;
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità oppure in caso di
lunga inattività;
occorre effettuare le seguenti verifiche
più frequentemente di quanto indicato
nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico -
alimentazione combustibile - freni)
elementi in gomma (cuffie - manicotti -
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria.
143

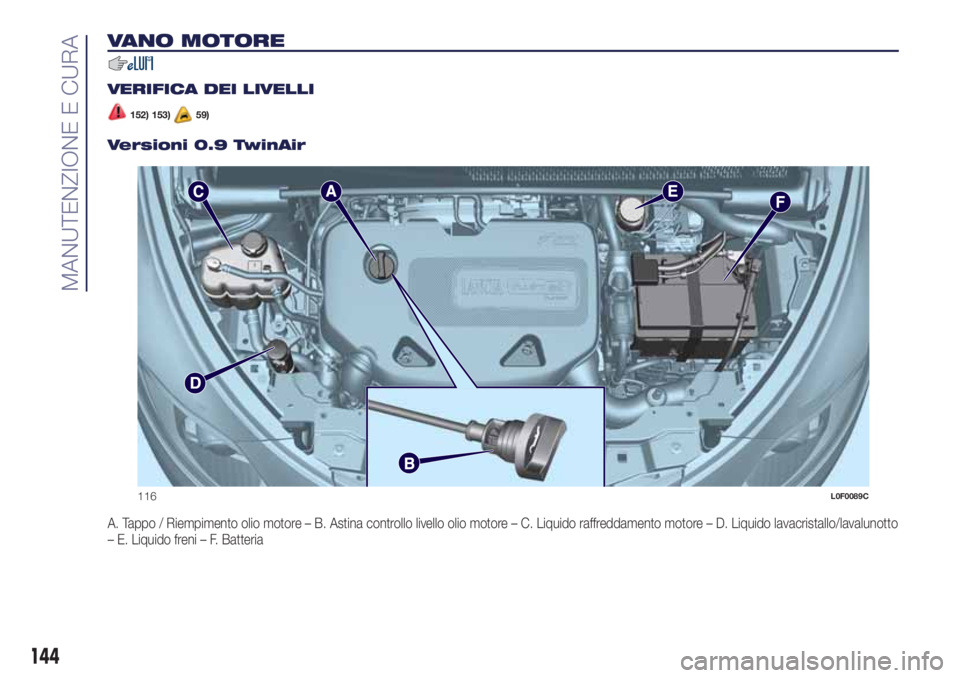

VANO MOTORE
.
VERIFICA DEI LIVELLI
152) 153)59)
Versioni 0.9 TwinAir
A. Tappo / Riempimento olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo/lavalunotto
– E. Liquido freni – F. Batteria
116L0F0089C
144
MANUTENZIONE E CURA

Versioni 1.2 8V 69CV
A. Astina controllo livello olio motore – B. Tappo / Riempimento olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo/lavalunotto
– E. Liquido freni – F. Batteria
117L0F0050C
145

Versioni 1.3 16V Multijet
A. Astina controllo livello olio motore – B. Tappo / Riempimento olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo/lavalunotto
– E. Liquido freni – F. Batteria
118L0F0400C
146
MANUTENZIONE E CURA

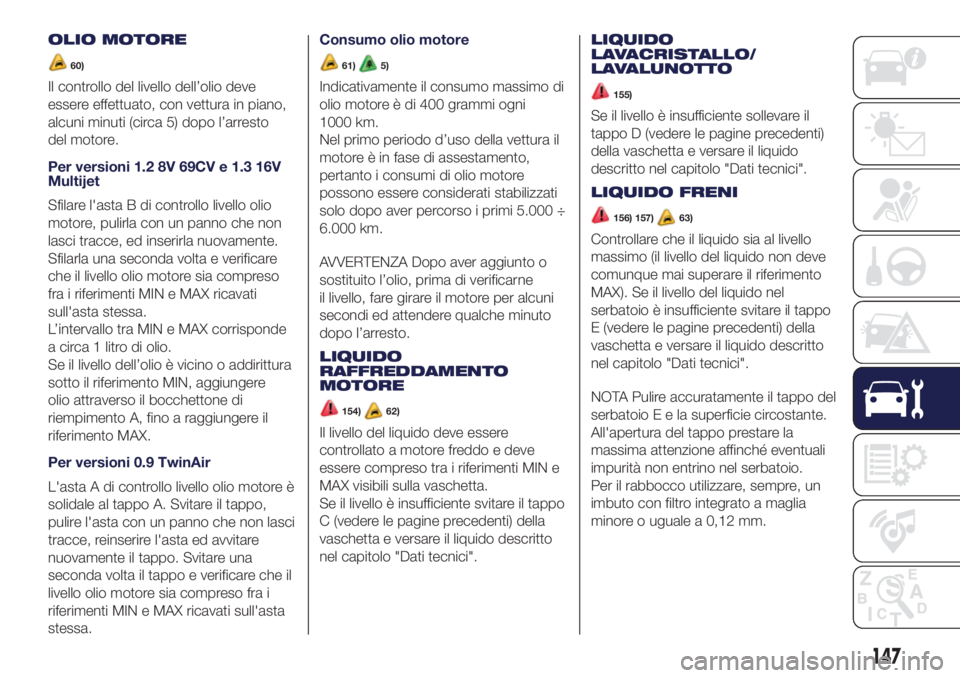

OLIO MOTORE
60)
Il controllo del livello dell’olio deve
essere effettuato, con vettura in piano,
alcuni minuti (circa 5) dopo l’arresto
del motore.
Per versioni 1.2 8V 69CV e 1.3 16V
Multijet
Sfilare l'asta B di controllo livello olio
motore, pulirla con un panno che non
lasci tracce, ed inserirla nuovamente.
Sfilarla una seconda volta e verificare
che il livello olio motore sia compreso
fra i riferimenti MIN e MAX ricavati
sull'asta stessa.
L’intervallo tra MIN e MAX corrisponde
a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere
olio attraverso il bocchettone di
riempimento A, fino a raggiungere il
riferimento MAX.
Per versioni 0.9 TwinAir
L'asta A di controllo livello olio motore è
solidale al tappo A. Svitare il tappo,
pulire l'asta con un panno che non lasci
tracce, reinserire l'asta ed avvitare
nuovamente il tappo. Svitare una
seconda volta il tappo e verificare che il
livello olio motore sia compreso fra i
riferimenti MIN e MAX ricavati sull'asta
stessa.Consumo olio motore
61)5)
Indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km.
Nel primo periodo d’uso della vettura il
motore è in fase di assestamento,
pertanto i consumi di olio motore
possono essere considerati stabilizzati
solo dopo aver percorso i primi 5.000 ÷
6.000 km.
AVVERTENZA Dopo aver aggiunto o
sostituito l’olio, prima di verificarne
il livello, fare girare il motore per alcuni
secondi ed attendere qualche minuto
dopo l’arresto.
LIQUIDO
RAFFREDDAMENTO
MOTORE
154)62)
Il livello del liquido deve essere
controllato a motore freddo e deve
essere compreso tra i riferimenti MIN e
MAX visibili sulla vaschetta.
Se il livello è insufficiente svitare il tappo
C (vedere le pagine precedenti) della
vaschetta e versare il liquido descritto
nel capitolo "Dati tecnici".LIQUIDO
LAVACRISTALLO/
LAVALUNOTTO
155)
Se il livello è insufficiente sollevare il
tappo D (vedere le pagine precedenti)
della vaschetta e versare il liquido
descritto nel capitolo "Dati tecnici".
LIQUIDO FRENI
156) 157)63)
Controllare che il liquido sia al livello
massimo (il livello del liquido non deve
comunque mai superare il riferimento
MAX). Se il livello del liquido nel
serbatoio è insufficiente svitare il tappo
E (vedere le pagine precedenti) della
vaschetta e versare il liquido descritto
nel capitolo "Dati tecnici".
NOTA Pulire accuratamente il tappo del
serbatoioEelasuperficie circostante.
All'apertura del tappo prestare la
massima attenzione affinché eventuali
impurità non entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.
147

AVVERTENZA Il liquido freni assorbe
l’umidità pertanto, se la vettura viene
usata prevalentemente in zone ad alta
percentuale di umidità atmosferica, il
liquido deve essere sostituito più
spesso di quanto indicato sul “Piano di
Manutenzione Programmata”.
OLIO SISTEMA
IDRAULICO DI
ATTUAZIONE CAMBIO
DUAL FUNCTION SYSTEM
Per il controllo del livello dell'olio
rivolgersi esclusivamente alla Rete
Assistenziale Lancia.
6)
BATTERIA
158) 159) 160) 161) 162)64)7)
La batteria F in normali condizioni d’uso
non richiede rabbocchi dell’elettrolito
con acqua distillata.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento.MANUTENZIONE
IMPIANTO DI
CLIMATIZZAZIONE
Durante la stagione invernale l’impianto
di climatizzazione deve essere messo
in funzione almeno una volta al mese
per circa 10 minuti. Prima della
stagione estiva far verificare l’efficienza
dell’impianto stesso presso la Rete
Assistenziale Lancia.
ATTENZIONE
152)Non fumate mai durante intervento
nel vano motore: potrebbero essere
presenti gas e vapori infiammabili, con
rischio di incendio.
153)Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni. Ricordarsi che, a motore
caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
154)L’impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.155)Non viaggiare con il serbatoio del
lavacristallo vuoto: l’azione del lavacristallo
è fondamentale per migliorare la visibilità.
Alcuni additivi commerciali per lavacristallo
sono infiammabili. Il vano motore contiene
parti calde che a contatto potrebbero
innescare incendio.
156)Il liquido freni è velenoso e altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad
un medico.
157)Il simbolo
, presente sul
contenitore, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto di
frenatura.
158)Il liquido contenuto nella batteria è
velenoso e corrosivo, evitare il contatto con
la pelle e gli occhi. L'operazione di ricarica
della batteria deve essere effettuata in
ambiente ventilato e lontano da fiamme
libere o possibili fonti di scintille, per evitare
il pericolo di scoppio e d'incendio.
159)Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
160)Quando si deve operare sulla batteria
o nelle vicinanze, proteggersi sempre gli
occhi con appositi occhiali.
148
MANUTENZIONE E CURA

161)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto con
la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili fonti
di scintille: pericolo di esplosione e
incendio.
162)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo intenso
smontare la batteria e trasportarla in luogo
riscaldato, altrimenti si corre il rischio che
congeli.
ATTENZIONE
59)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro e si potrebbe
danneggiare gravemente la vettura.
60)Il livello dell’olio non deve mai superare
il riferimento MAX.
61)Non aggiungere olio con caratteristiche
diverse da quelle dell'olio già presente nel
motore.
62)L’impianto di raffreddamento motore
utilizza fluido protettivo anticongelante
PARAFLU
UP. Per eventuali rabbocchi
utilizzare fluido dello stesso tipo contenuto
nell’impianto di raffreddamento. Il fluido
PARAFLU
UPnon può essere miscelato
con qualsiasi altro tipo di fluido. Se si
dovesse verificare questa condizione
evitare assolutamente di avviare il motore e
contattare la Rete Assistenziale Lancia.
63)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.64)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l'acquisto della
vettura si desidera installare degli accessori
(antifurto, radiotelefono, ecc...) rivolgersi
alla Rete Assistenziale Lancia, che saprà
suggerirvi i dispositivi più idonei e
soprattutto consigliare sulla necessità di
utilizzare una batteria con capacità
maggiorata.
ATTENZIONE
5)L’olio motore usato e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione dell’olio
e dei filtri consigliamo di rivolgersi alla
Rete Assistenziale Lancia.
6)L'olio del cambio esausto contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio consigliamo di
rivolgersi alla Rete Assistenziale Lancia, che
è attrezzata per smaltire olio usato nel
rispetto della natura e delle norme di legge.
7)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria rivolgersi alla
Rete Assistenziale Lancia.

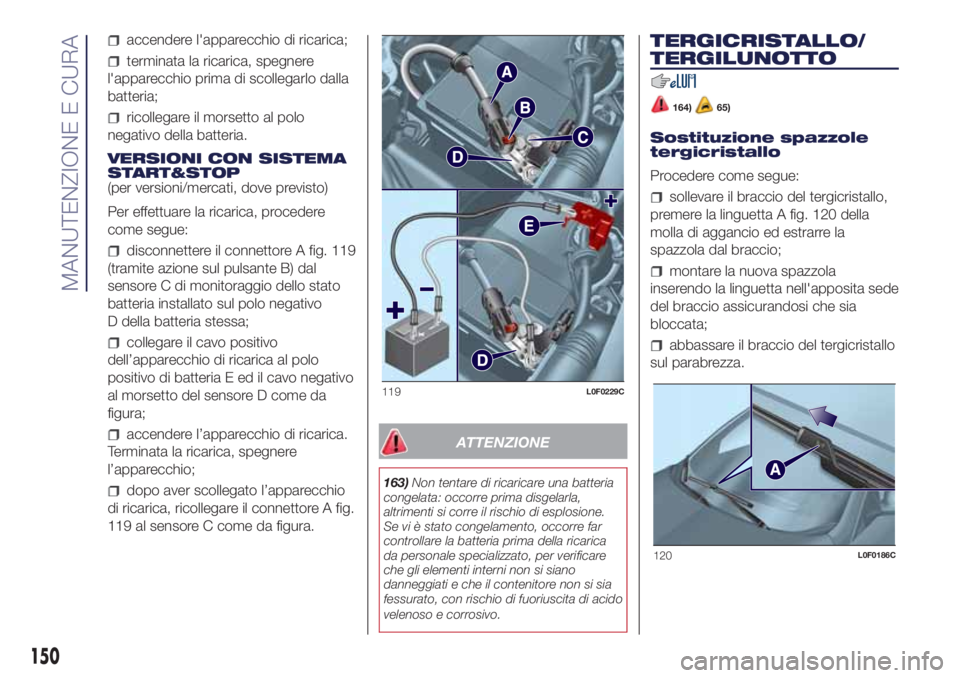

RICARICA DELLA
BATTERIA
163)
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione, si raccomanda di rivolgersi
alla Rete Assistenziale Lancia.
AVVERTENZA Prima di procedere allo
stacco ed al successivo riattacco
dell'alimentazione elettrica alla batteria,
attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
Si consiglia una ricarica lenta a basso
amperaggio per una durata di circa
24 ore. Una carica per lungo tempo
potrebbe danneggiare la batteria.
VERSIONI SENZA
SISTEMA START&STOP
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
scollegare il morsetto dal polo
negativo della batteria;
collegare ai poli della batteria i cavi
dell'apparecchio di ricarica, rispettando
le polarità;
149

accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo dalla
batteria;
ricollegare il morsetto al polo
negativo della batteria.
VERSIONI CON SISTEMA
START&STOP
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
disconnettere il connettore A fig. 119
(tramite azione sul pulsante B) dal
sensore C di monitoraggio dello stato
batteria installato sul polo negativo
D della batteria stessa;
collegare il cavo positivo
dell’apparecchio di ricarica al polo
positivo di batteria E ed il cavo negativo
al morsetto del sensore D come da
figura;
accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio;
dopo aver scollegato l’apparecchio
di ricarica, ricollegare il connettore A fig.
119 al sensore C come da figura.
ATTENZIONE
163)Non tentare di ricaricare una batteria
congelata: occorre prima disgelarla,
altrimenti si corre il rischio di esplosione.
Se vi è stato congelamento, occorre far
controllare la batteria prima della ricarica
da personale specializzato, per verificare
che gli elementi interni non si siano
danneggiati e che il contenitore non si sia
fessurato, con rischio di fuoriuscita di acido
velenoso e corrosivo.
TERGICRISTALLO/
TERGILUNOTTO
164)65)
Sostituzione spazzole
tergicristallo
Procedere come segue:
sollevare il braccio del tergicristallo,
premere la linguetta A fig. 120 della
molla di aggancio ed estrarre la
spazzola dal braccio;
montare la nuova spazzola
inserendo la linguetta nell'apposita sede
del braccio assicurandosi che sia
bloccata;
abbassare il braccio del tergicristallo
sul parabrezza.
119L0F0229C
120L0F0186C
150
MANUTENZIONE E CURA
