2017 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

Per utilizzare i comandi al volante la leva
del comando cambio deve essere in
posizione centrale tra+e–:
agendo sulla levetta + : inserimento
rapporto superiore;
agendo sulla levetta – : inserimento
rapporto inferiore.
L’inserimento di un rapporto marcia
inferiore (o superiore) è consentito solo
se i giri motore lo consentono.
ATTENZIONE
41)Evitare di mantenere la mano
posizionata sulla leva al di fuori delle fasi di
richiesta di cambio marcia o modalità
Auto/Manual.
42)In seguito ad un utilizzo non corretto
delle levette (leve spinte verso la plancia) si
potrebbe provocare la rottura delle leve
stesse.
SISTEMA
START&STOP
(per versioni/mercati, dove previsto)
114) 115)43)
Il sistema Start&Stop arresta
automaticamente il motore ogni volta
che la vettura è ferma e lo riavvia
quando il guidatore intende riprendere
la marcia. Ciò aumenta l’efficienza della
vettura attraverso la riduzione dei
consumi, delle emissioni di gas dannosi
e dell’inquinamento acustico.
MODALITÀ DI
FUNZIONAMENTO
Modalità di arresto motore
Con cambio manuale: a vettura ferma, il
motore si arresta con il cambio in folle
e il pedale della frizione rilasciato.
Con cambio Dual FuNction System:il
motore si arresta se si ferma la vettura
col pedale del freno premuto. Tale
condizione può essere mantenuta
senza che il pedale del freno sia
premuto, se si posiziona la leva del
cambio in N (folle).NOTA L’arresto automatico del motore
è consentito solo dopo aver superato
una velocità di circa 10 km/h, per
evitare ripetuti arresti del motore
quando si marcia a passo d’uomo.
L’arresto del motore è segnalato dalla
visualizzazione del simbolo
sul
display.
Modalità di riavviamento motore
Con cambio manuale: premere il pedale
della frizione.
Con cambio Dual FuNction System:se
la leva del cambio è in posizione N
(folle), portarla in qualsiasi posizione di
marcia, altrimenti rilasciare il pedale
del freno oppure movimentare la leva
del cambio verso+,–oppure verso
R (retromarcia).
ATTIVAZIONE/
DISATTIVAZIONE
MANUALE DEL SISTEMA
Per attivare/ disattivare manualmente il
sistema premere il pulsante A fig. 73
posto sulla mostrina comandi plancia.
LED spento: sistema attivato.
LED acceso: sistema disattivato.
103

ATTENZIONE
114)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Lancia. Sostituire la batteria con una dello
stesso tipo (HEAVY DUTY) e con le stesse
caratteristiche.
115)Si consiglia di estrarre la chiave
quando in vettura sono presenti altre
persone. La vettura deve essere
abbandonata sempre dopo aver estratto la
chiave o averla girata in posizione di STOP.
Durante le operazioni di rifornimento
combustibile assicurarsi che la vettura sia
spenta con chiave in posizione STOP.
ATTENZIONE
43)Qualora si volesse privilegiare il comfort
climatico, è possibile disabilitare il sistema
Start&Stop per poter consentire un
funzionamento continuo dell'impianto di
climatizzazione.
CRUISE CONTROL
(per versioni/mercati, dove previsto)
116) 117)
È un dispositivo di assistenza alla
guida, a controllo elettronico,
che permette di mantenere la vettura
ad una velocità desiderata, senza dover
premere il pedale dell'acceleratore.
Questo dispositivo è utilizzabile ad una
velocità superiore ai 30 km/h, su lunghi
tratti stradali diritti, asciutti e con poche
variazioni di marcia (es. percorsi
autostradali).
L'impiego del dispositivo non risulta
pertanto vantaggioso su strade
extraurbane trafficate. Non utilizzare il
dispositivo in città.
INSERIMENTO
DISPOSITIVO
Ruotare la ghiera A fig. 74 su ON.
L'inserimento è evidenziato
dall'accensione della spia
e, su
alcune versioni, dalla visualizzazione di
un messaggio sul display.Memorizzazione velocità vettura
Procedere come segue:
ruotare la ghiera A fig. 74 su ON e
premendo il pedale dell'acceleratore
portare la vettura alla velocità
desiderata;
portare la leva verso l'alto (+) per
almeno 1 secondo, quindi rilasciarla: la
velocità viene memorizzata ed è quindi
possibile rilasciare il pedale
dell'acceleratore.
In caso di necessità (ad esempio in
caso di sorpasso) è possibile accelerare
premendo il pedale dell'acceleratore:
rilasciando il pedale, la vettura si
riporterà alla velocità precedentemente
memorizzata.
73L0F0421C74L0F0202C
104
AVVIAMENTO E GUIDA

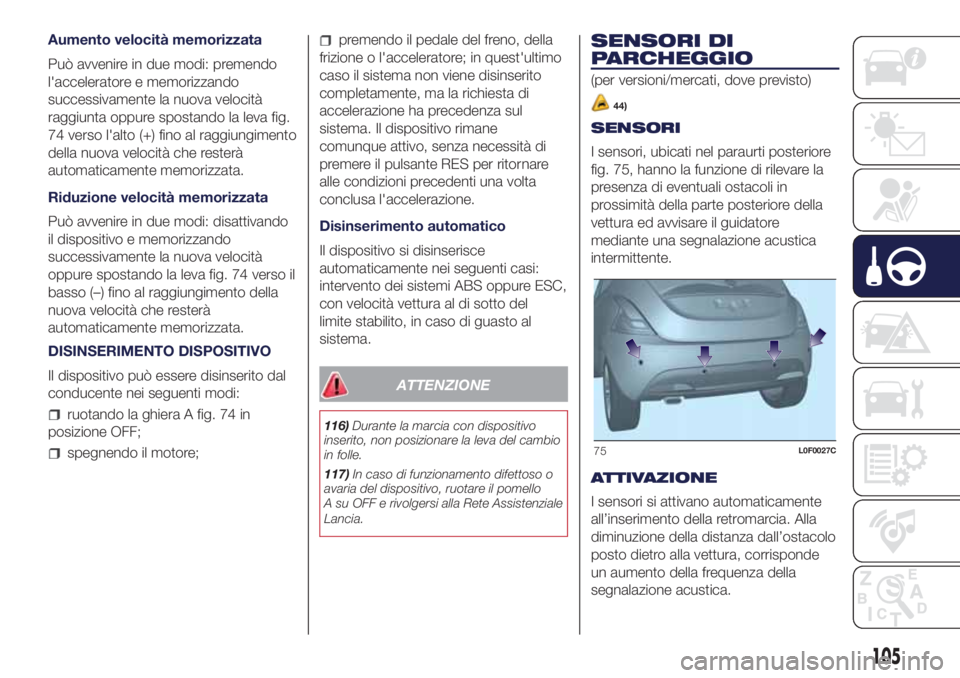

Aumento velocità memorizzata
Può avvenire in due modi: premendo
l'acceleratore e memorizzando
successivamente la nuova velocità
raggiunta oppure spostando la leva fig.
74 verso l'alto (+) fino al raggiungimento
della nuova velocità che resterà
automaticamente memorizzata.
Riduzione velocità memorizzata
Può avvenire in due modi: disattivando
il dispositivo e memorizzando
successivamente la nuova velocità
oppure spostando la leva fig. 74 verso il
basso (–) fino al raggiungimento della
nuova velocità che resterà
automaticamente memorizzata.
DISINSERIMENTO DISPOSITIVO
Il dispositivo può essere disinserito dal
conducente nei seguenti modi:
ruotando la ghiera A fig. 74 in
posizione OFF;
spegnendo il motore;
premendo il pedale del freno, della
frizione o l'acceleratore; in quest'ultimo
caso il sistema non viene disinserito
completamente, ma la richiesta di
accelerazione ha precedenza sul
sistema. Il dispositivo rimane
comunque attivo, senza necessità di
premere il pulsante RES per ritornare
alle condizioni precedenti una volta
conclusa l'accelerazione.
Disinserimento automatico
Il dispositivo si disinserisce
automaticamente nei seguenti casi:
intervento dei sistemi ABS oppure ESC,
con velocità vettura al di sotto del
limite stabilito, in caso di guasto al
sistema.
ATTENZIONE
116)Durante la marcia con dispositivo
inserito, non posizionare la leva del cambio
in folle.
117)In caso di funzionamento difettoso o
avaria del dispositivo, ruotare il pomello
A su OFF e rivolgersi alla Rete Assistenziale
Lancia.
SENSORI DI
PARCHEGGIO
(per versioni/mercati, dove previsto)
44)
SENSORI
I sensori, ubicati nel paraurti posteriore
fig. 75, hanno la funzione di rilevare la
presenza di eventuali ostacoli in
prossimità della parte posteriore della
vettura ed avvisare il guidatore
mediante una segnalazione acustica
intermittente.
ATTIVAZIONE
I sensori si attivano automaticamente
all’inserimento della retromarcia. Alla
diminuzione della distanza dall’ostacolo
posto dietro alla vettura, corrisponde
un aumento della frequenza della
segnalazione acustica.
75L0F0027C
105

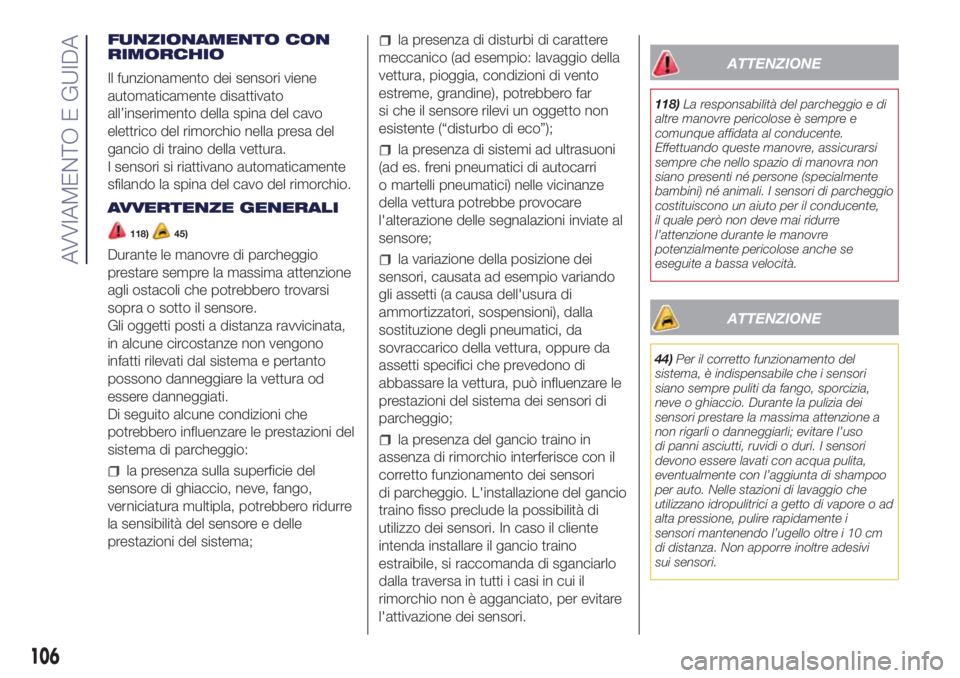

FUNZIONAMENTO CON
RIMORCHIO
Il funzionamento dei sensori viene
automaticamente disattivato
all’inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura.
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
AVVERTENZE GENERALI
118)45)
Durante le manovre di parcheggio
prestare sempre la massima attenzione
agli ostacoli che potrebbero trovarsi
sopra o sotto il sensore.
Gli oggetti posti a distanza ravvicinata,
in alcune circostanze non vengono
infatti rilevati dal sistema e pertanto
possono danneggiare la vettura od
essere danneggiati.
Di seguito alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
la presenza sulla superficie del
sensore di ghiaccio, neve, fango,
verniciatura multipla, potrebbero ridurre
la sensibilità del sensore e delle
prestazioni del sistema;
la presenza di disturbi di carattere
meccanico (ad esempio: lavaggio della
vettura, pioggia, condizioni di vento
estreme, grandine), potrebbero far
si che il sensore rilevi un oggetto non
esistente (“disturbo di eco”);
la presenza di sistemi ad ultrasuoni
(ad es. freni pneumatici di autocarri
o martelli pneumatici) nelle vicinanze
della vettura potrebbe provocare
l'alterazione delle segnalazioni inviate al
sensore;
la variazione della posizione dei
sensori, causata ad esempio variando
gli assetti (a causa dell'usura di
ammortizzatori, sospensioni), dalla
sostituzione degli pneumatici, da
sovraccarico della vettura, oppure da
assetti specifici che prevedono di
abbassare la vettura, può influenzare le
prestazioni del sistema dei sensori di
parcheggio;
la presenza del gancio traino in
assenza di rimorchio interferisce con il
corretto funzionamento dei sensori
di parcheggio. L'installazione del gancio
traino fisso preclude la possibilità di
utilizzo dei sensori. In caso il cliente
intenda installare il gancio traino
estraibile, si raccomanda di sganciarlo
dalla traversa in tutti i casi in cui il
rimorchio non è agganciato, per evitare
l'attivazione dei sensori.
ATTENZIONE
118)La responsabilità del parcheggio e di
altre manovre pericolose è sempre e
comunque affidata al conducente.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il conducente,
il quale però non deve mai ridurre
l’attenzione durante le manovre
potenzialmente pericolose anche se
eseguite a bassa velocità.
ATTENZIONE
44)Per il corretto funzionamento del
sistema, è indispensabile che i sensori
siano sempre puliti da fango, sporcizia,
neve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione a
non rigarli o danneggiarli; evitare l’uso
di panni asciutti, ruvidi o duri. I sensori
devono essere lavati con acqua pulita,
eventualmente con l’aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i
sensori mantenendo l’ugello oltre i 10 cm
di distanza. Non apporre inoltre adesivi
sui sensori.
106
AVVIAMENTO E GUIDA

45)Per eventuali interventi sul paraurti nella
zona dei sensori rivolgersi esclusivamente
alla Rete Assistenziale Lancia. Interventi sul
paraurti eseguiti in modo non corretto
potrebbero infatti compromettere il
funzionamento dei sensori di parcheggio.TRAINO DI
RIMORCHI
119) 120)
AVVERTENZE
Per il traino di roulottes o di rimorchi la
vettura deve essere dotata di gancio
di traino omologato e di adeguato
impianto elettrico. L'installazione deve
essere eseguita da personale
specializzato.
Montare eventualmente specchi
retrovisori specifici e/o supplementari,
nel rispetto delle norme del Codice
di Circolazione Stradale vigente.
Ricordare che un rimorchio al traino
riduce la possibilità di superare le
pendenze massime, aumenta gli spazi
d'arresto ed i tempi per un sorpasso
sempre in relazione al peso
complessivo del rimorchio stesso.
Nei percorsi in discesa inserire una
marcia bassa, anziché usare
costantemente il freno.
Il peso che il rimorchio esercita sul
gancio di traino della vettura, riduce di
uguale valore la capacità di carico
della vettura stessa. Per essere sicuri di
non superare il peso massimo
rimorchiabile (riportato sulla carta di
circolazione) si deve tener conto del
peso del rimorchio a pieno carico,
compresi gli accessori e i bagagli
personali.Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di
rimorchio. In ogni caso la velocità
massima non deve superare i 100
km/h.
Un eventuale freno elettrico deve essere
alimentato direttamente dalla batteria
mediante un cavo con sezione non
inferiore a 2,5 mm
2.
In aggiunta alle derivazioni elettriche è
ammesso collegare all’impianto elettrico
della vettura solo il cavo per
l’alimentazione di un eventuale freno
elettrico ed il cavo per una lampada
d’illuminazione interna del rimorchio
con potenza non superiore a 15W. Per i
collegamenti utilizzare la centralina
predisposta con cavo da batteria con
sezione non inferiore a 2,5 mm
2.
AVVERTENZA L’utilizzo di carichi
ausiliari diversi dalle luci esterne (freno
elettrico, ecc.) deve avvenire con
motore acceso.
AVVERTENZA Per l'installazione del
gancio traino rivolgersi alla Rete
Assistenziale Lancia.
107

ATTENZIONE
119)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Occorre quindi particolare
cautela sui fondi scivolosi.
120)Non modificare assolutamente
l'impianto freni della vettura per il comando
del freno del rimorchio. L'impianto frenante
del rimorchio deve essere del tutto
indipendente dall'impianto idraulico della
vettura.
RIFORNIMENTO
DELLA VETTURA
46) 47) 48)
Spegnere sempre il motore prima di
effettuare il rifornimento.
MOTORI A BENZINA
Utilizzare esclusivamente benzina senza
piombo con numero di ottano (R.O.N.)
non inferiore a 95.
Per non danneggiare la marmitta
catalitica non mettere mai, neppure in
casi di emergenza, anche una minima
quantità di benzina con piombo.
MOTORI DIESEL
49)
Utilizzare esclusivamente gasolio per
autotrazione (Specifica EN590).
Nel caso di utilizzo/stazionamento
prolungato della vettura in zone
montane/fredde si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco. Inoltre, in questi
casi, si suggerisce di mantenere
all'interno del serbatoio una quantità di
combustibile superiore al 50% della
capacità utile.PROCEDURA DI
RIFORNIMENTO
Versioni benzina e Diesel dotate di
tappo serbatoio combustibile
(per versioni/mercati, dove previsto)
Per effettuare il rifornimento procedere
come segue:
aprire lo sportello A fig. 76 tirandolo
verso l'esterno;
mantenere il tappo B fermo, inserire
la chiave di avviamento nella serratura
e ruotarla in senso antiorario;
ruotare il tappo B in senso antiorario
ed estrarlo.
Il tappo è dotato di un dispositivo
antismarrimento C fig. 76 che lo
assicura allo sportello rendendolo
imperdibile. Durante il rifornimento
agganciare il tappo allo sportello come
illustrato in figura.
76L0F0240C
108
AVVIAMENTO E GUIDA

A rifornimento effettuato inserire il tappo
B fig. 76 (completo di chiave) nella sua
sede e ruotarlo in senso orario, fino
ad avvertire uno o più scatti. Ruotare la
chiave di avviamento in senso orario
ed estrarla. Chiudere infine lo sportello
A.
Versioni benzina e Diesel dotate di
sistema "Smart Fuel"

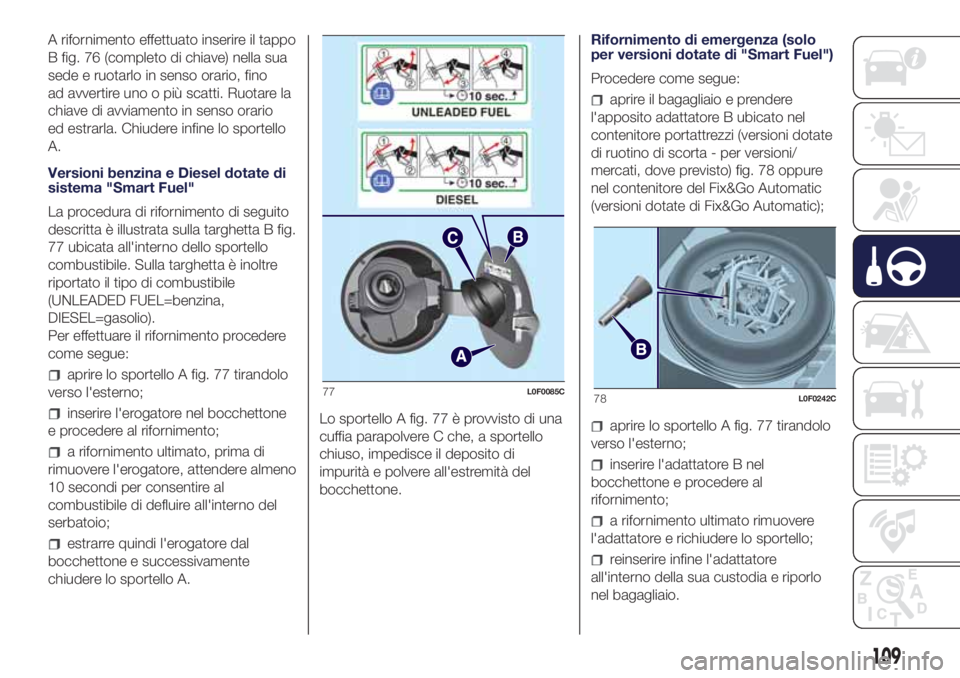

La procedura di rifornimento di seguito
descritta è illustrata sulla targhetta B fig.
77 ubicata all'interno dello sportello
combustibile. Sulla targhetta è inoltre
riportato il tipo di combustibile
(UNLEADED FUEL=benzina,
DIESEL=gasolio).
Per effettuare il rifornimento procedere
come segue:
aprire lo sportello A fig. 77 tirandolo
verso l'esterno;
inserire l'erogatore nel bocchettone
e procedere al rifornimento;
a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone e successivamente
chiudere lo sportello A.Lo sportello A fig. 77 è provvisto di una
cuffia parapolvere C che, a sportello
chiuso, impedisce il deposito di
impurità e polvere all'estremità del
bocchettone.Rifornimento di emergenza (solo
per versioni dotate di "Smart Fuel")
Procedere come segue:
aprire il bagagliaio e prendere
l'apposito adattatore B ubicato nel
contenitore portattrezzi (versioni dotate
di ruotino di scorta - per versioni/
mercati, dove previsto) fig. 78 oppure
nel contenitore del Fix&Go Automatic
(versioni dotate di Fix&Go Automatic);
aprire lo sportello A fig. 77 tirandolo
verso l'esterno;
inserire l'adattatore B nel
bocchettone e procedere al
rifornimento;
a rifornimento ultimato rimuovere
l'adattatore e richiudere lo sportello;
reinserire infine l'adattatore
all'interno della sua custodia e riporlo
nel bagagliaio.
77L0F0085C78L0F0242C
109

Versioni GPL
Per accedere al bocchettone aprire lo
sportello di accesso A fig. 79 e svitare il
tappo B.
Durante l’operazione di rifornimento,
osservare le seguenti precauzioni:
spegnere il motore;
inserire il freno a mano;
posizionare la chiave di avviamento
su STOP;
non fumare;
consegnare l’apposito adattatore di
carica (vedere quanto di seguito
illustrato) al personale addetto
al rifornimento di GPL.AVVERTENZA In funzione del Paese di
commercializzazione esistono tipi
diversi di adattatori per la pompa di
rifornimento. Con la vettura viene
consegnato un adattatore A fig. 80,
ubicato all’interno di un’apposita
custodia, specifico per il rifornimento
nel Paese di commercializzazione della
vettura stessa. Nel caso ci si dovesse
recare in un altro Paese, occorre
informarsi sul tipo di adattatore da
utilizzare.Versioni Natural Power
50)
Per accedere al bocchettone C fig. 81
aprire lo sportello combustibile A e
svitare il tappo B ruotandolo in senso
antiorario.
Il profilo del bocchettone C per la
ricarica è del tipo Universale
compatibile con gli standard “Italia” e
“NGV1”.
In alcuni Stati Europei gli adattatori
sono considerati ILLEGALI (ad esempio
la Germania).
79L0F0200C
80L0F0199C
81L0F0111C
110
AVVIAMENTO E GUIDA
