2017 Hyundai Aslan 아슬란 AG - 사용 설명서 (in Korean)

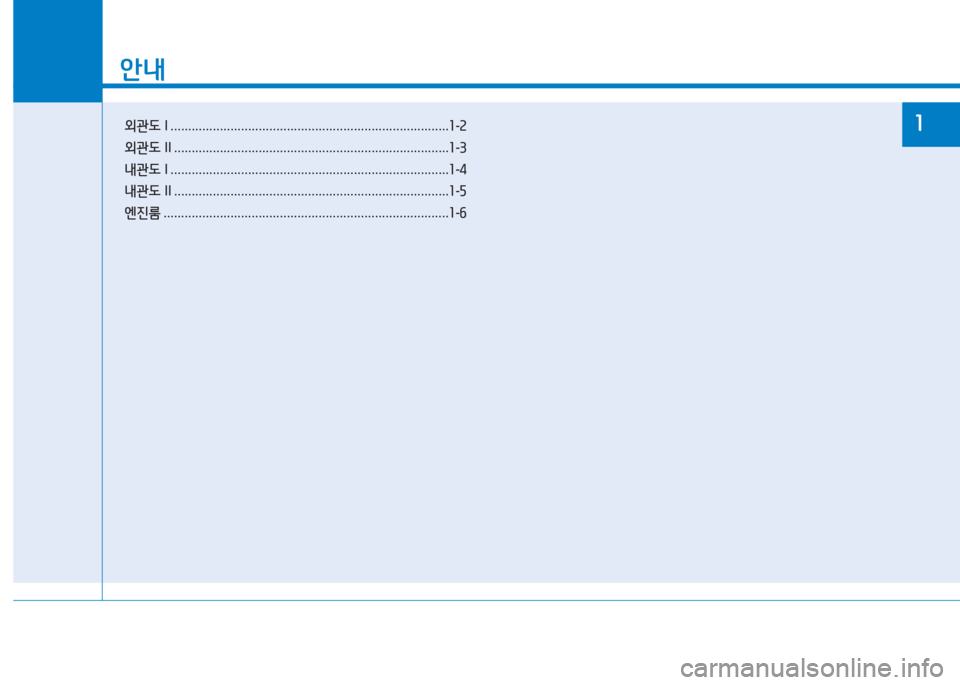

안내
외관도 I ...............................................................................1-2
외관도 II ..............................................................................1-3
내관도 I ...............................................................................1-4
내관도 II ..............................................................................1-5
엔진룸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-6
1

1-2
안내
1. 엔진후드 ……………………………………………4-32
2. 전조등 …………………………………………… 4-136
3. 안개등 ……………………………………………4-139
4. 휠/타이어 …………………………………………… 7-30
5. 실외미러 …………………………………………… 4-47
6. 선루프 ……………………………………………… 4-36
7. 앞유리 와이퍼 ……………………………… 4-140, 7-24
8. 유리창 ……………………………………………… 4-28
그림 목차(외관도 I)
OAG016001OAG016001
※ 본 도안은 실제 차량과 다를 수 있습니다.

1-3
안내
1
9. 도어 ………………………………………………… 4-16
10. 연료주입구 ………………………………………… 4-33
11. 제동등 ……………………………………………… 7-48
12. 트렁크 ……………………………………………… 4-21
13. 보조제동등 ………………………………………… 7-50
14. 뒷유리 열선 …………………………………… 4-147
15. 주차보조시스템 ……………………………… 4-104
16. 안테나 ……………………………………………4-175
17. 후방카메라 ………………………………………4-128

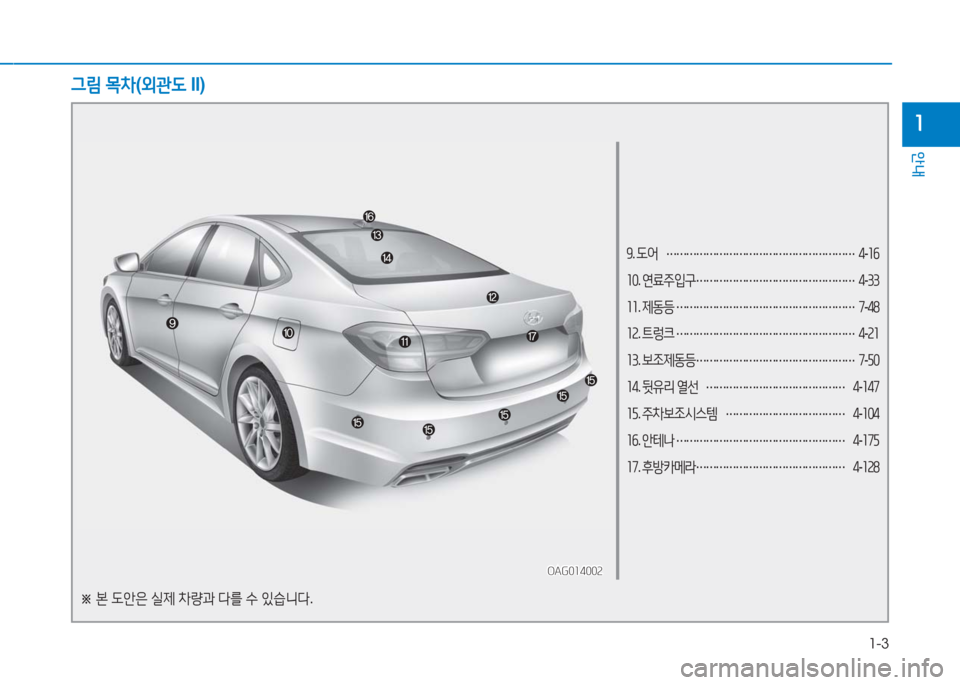

그림 목차(외관도 II)
OAG014002OAG014002
※ 본 도안은 실제 차량과 다를 수 있습니다.

1-4
안내
1. 도어 열림 레버(실내) …………………………… 4-16
2. 운전자세 메모리 시스템 버튼 …………………4-40
3. 좌석 조절 스위치 ………………………………… 3-3
4. 실외 미러 접이 스위치 ………………………… 4-48
5. 실외 미러 조절 스위치 ………………………… 4-47
6. 유리창 개폐 잠금 버튼 ………………………… 4-31
7. 중앙 도어 잠금/잠금 해제 버튼 …………………4-18
8. 유리창 개폐 스위치 ……………………………… 4-28
9. 계기판 조명 조절 스위치 ……………………… 4-58
10. 후측방 경보 시스템 작동 버튼 …………………5-66
11. 차선이탈 경보 시스템 ……………………………5-62
12. 차체 자세 제어 장치(ESC) 버튼 ………………5-31
13. 트렁크 열림 버튼 ………………………………… 4-21
14. 연료 주입구 열림 버튼 ………………………… 4-33
15. 엔진 후드 열림 레버 ……………………………4-32
16. 스티어링 휠 ……………………………………… 4-42
17. 스티어링 휠 높이 조절 ………………………… 4-43

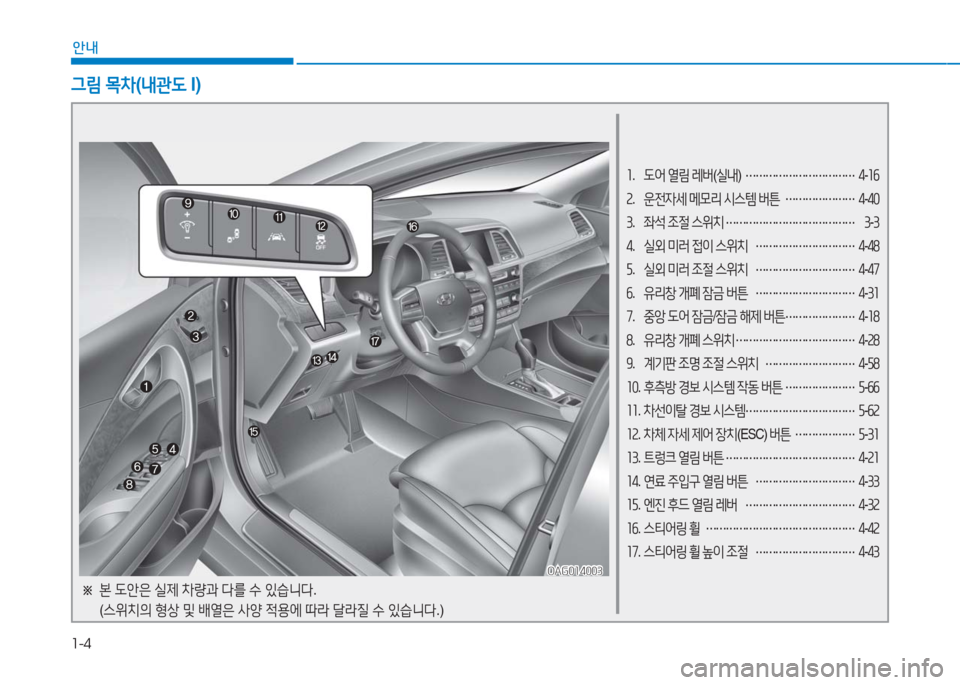

그림 목차(내관도 I)
OAG014003OAG014003
※ 본 도안은 실제 차량과 다를 수 있습니다.
(스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.)

1-5
안내
11. 계기판 ……………………………………………4-56
2. 경음기 ……………………………………………4-45
3. 운전석 에어백 ……………………………………3-40
4. 시동 버튼 ……………………………………………5-3
5. AV N ……………………………………………4-176
6. 히터 및 에어컨 …………………………………4-148
7. 비상경고등 버튼 ……………………………………6-2
8. 동승석 에어백 ……………………………………3-41
9. 글로브 박스 ……………………………………4-164
10. 변속레버 ……………………………………………5-9
11. 전자 파킹 브레이크(EPB) 스위치 ……………5-19
12. 통합주행모드 시스템 ……………………………5-40
13. 자동 정차 기능(Auto Hold) ……………………5-25
14. 주차 보조 시스템 ………………………………4-104
15. 주차 조향 보조 시스템 ………………………4-108
16. 어라운드 뷰 모니터(AVM) …………………4-129
17. 좌석 히터 및 냉/난방 통풍(운전석) ……3-10, 3-12
18. 좌석 히터 및 냉/난방 통풍(조수석) ……3-10, 3-12
19. 스티어링 휠 히터 버튼 …………………………4-44
20. 리어커튼 ………………………………………4-172
21. 조명 스위치 ……………………………………4-134
22. 와이퍼 스위치 …………………………………4-140
23. 오디오 리모컨 스위치 ………………………4-175
24. 크루즈 컨트롤 스위치/트립스위치 ……………5-43

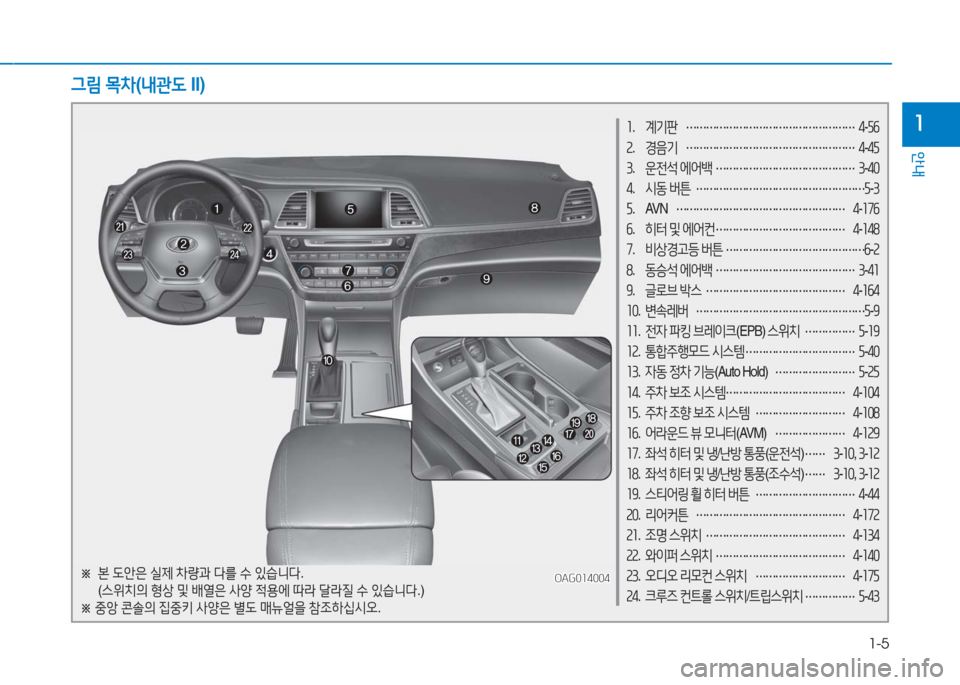

그림 목차(내관도 II)
OAG014004OAG014004※ 본 도안은 실제 차량과 다를 수 있습니다.
(스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.)
※ 중앙 콘솔의 집중키 사양은 별도 매뉴얼을 참조하십시오.

1-6
안내
1. 냉각수 점검 ……………………………………… 7-15
2. 라디에이터 캡 …………………………………… 7-15
3. 브레이크 액 점검 ………………………………… 7-17
4. 에어클리너 점검 ………………………………… 7-21
5. 엔진 오일 점검 …………………………………… 7-13
6. 엔진 오일 주입구 ………………………………… 7-13
7. 와셔액 점검 ……………………………………… 7-18
8. 퓨즈의 교환 ……………………………………… 7-39
9. 배터리 점검 ………………………………………7-27
※ 추천오일 및 용량 ………………………………… 8-4
(각종 오일류의 용량 및 추천사양)
OAG016005OAG016005

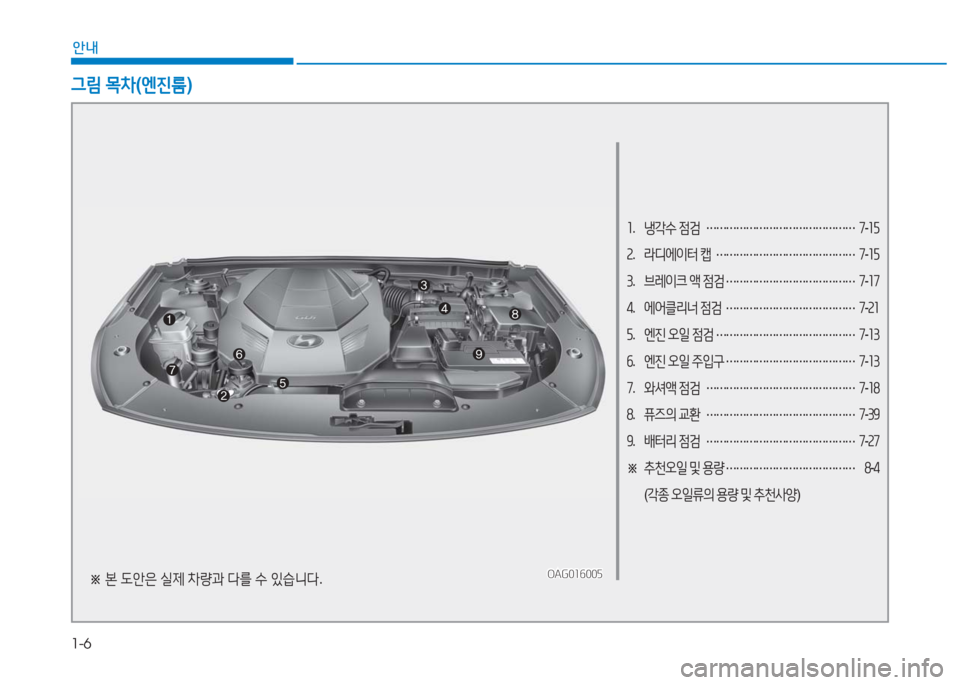

그림 목차(엔진룸)
※ 본 도안은 실제 차량과 다를 수 있습니다.

1
안전 및 주의 사항
1일 1회 일상점검 실시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
엔진룸을 열고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
규격타이어 장착 및 타이어 공기압 수시 점검 ........................2-3
운전석에 앉아서 ..................................................................2-3
올바른 운전자세 ..................................................................2-4
좌석, 스티어링 휠, 미러 조정은 출발전에 .............................2-4
운전석 주변은 항상 깨끗이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
안전벨트 착용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
탑승자를 보호하는 안전벨트 착용 ....................................2-5
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
에어백 관련 주의사항 ...........................................................2-6
에어백은 보조 안전장치입니다. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
유아/어린이의 에어백 관련 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
주·정차 중 차내 수면 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
음주·과로 운전 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
인화성·폭발성 물질 차내 방치 금지 ......................................2-8
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
주행 중 엔진 정지 금지 .........................................................2-9
정차 또는 주차 중 휴대전화 사용 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
어린이는 적정 보호구 착용과 함께 뒷좌석에 .......................2-10
차 안에 어린이만 남겨두면 위험 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주위 안전 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주행 시 도어·트렁크는 잠금 상태로 ....................................2-11
주·정차 시 배기관 주변 화재 및 화상위험 ...........................2-11
밀폐된 공간에서 엔진 시동 후 차량 점검 금지 .....................2-11
주차 시 바퀴에 고임목 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
교차로나 철도 건널목을 건널 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
편의장비 추가 장착 시 임의배선 사용 금지 . . . . . . . . . . . . . . . . . . . . . . . . .2-12
차량 개조 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
각종 시트커버류 작업시 유의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
자사 직영 서비스센터 또는 블루핸즈 이용 . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
자가정비시 주의 사항 .........................................................2-14
순정부품의 사용 ................................................................2-14
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15
신차 길들이기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16
2

2-2
안전 및 주의 사항

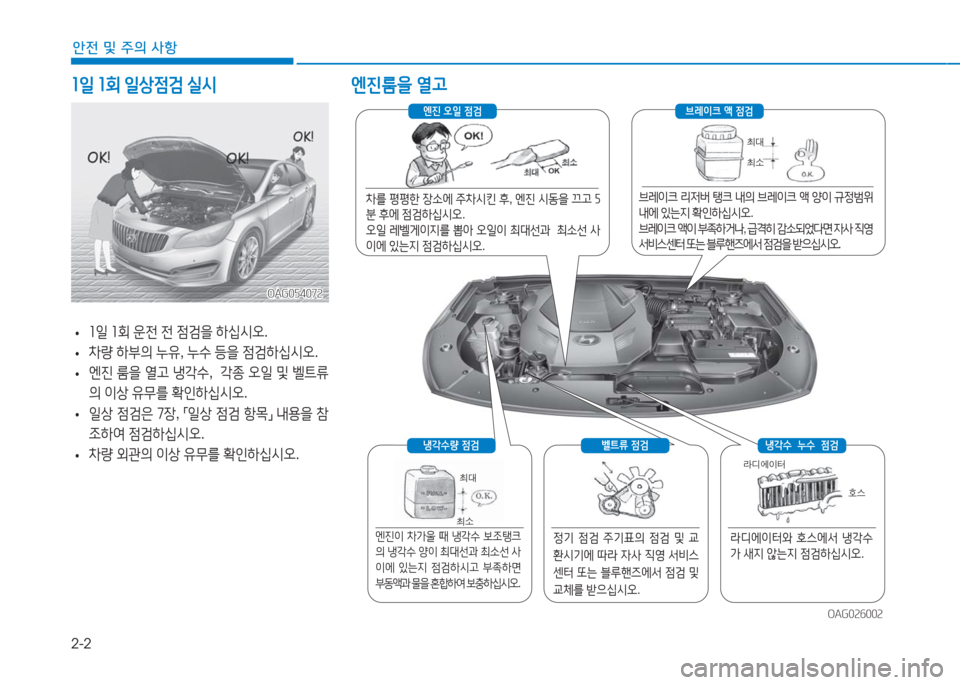

1일 1회 일상점검 실시 엔진룸을 열고
OAG054072OAG054072
•1일 1회 운전 전 점검을 하십시오.
•차량 하부의 누유, 누수 등을 점검하십시오.
•엔진 룸을 열고 냉각수, 각종 오일 및 벨트류
의 이상 유무를 확인하십시오.
•일상 점검은 7장, 「일상 점검 항목」 내용을 참
조하여 점검하십시오.
•차량 외관의 이상 유무를 확인하십시오.
차를 평평한 장소에 주차시킨 후, 엔진 시동을 끄고 5분 후에 점검하십시오. 오일 레벨게이지를 뽑아 오일이 최대선과 최소선 사이에 있는지 점검하십시오.
브레이크 리저버 탱크 내의 브레이크 액 양이 규정범위 내에 있는지 확인하십시오. 브레이크 액이 부족하거나, 급격히 감소되었다면 자사 직영 서비스센터 또는 블루핸즈에서 점검을 받으십시오.
라디에이터와 호스에서 냉각수가 새지 않는지 점검하십시오.
엔진이 차가울 때 냉각수 보조탱크의 냉각수 양이 최대선과 최소선 사이에 있는지 점검하시고 부족하면 부동액과 물을 혼합하여 보충하십시오.
라디에이터
호스
엔진 오일 점검 브레이크 액 점검
냉각수량 점검
정기 점검 주기표의 점검 및 교
환시기에 따라 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및
교체를 받으십시오.
벨트류 점검냉각수 누수 점검
최대
최소
최대
최소
OAG026002OAG026002
