2017 Hyundai Aslan 아슬란 AG - 사용 설명서 (in Korean)

4-53
편의 장치
4

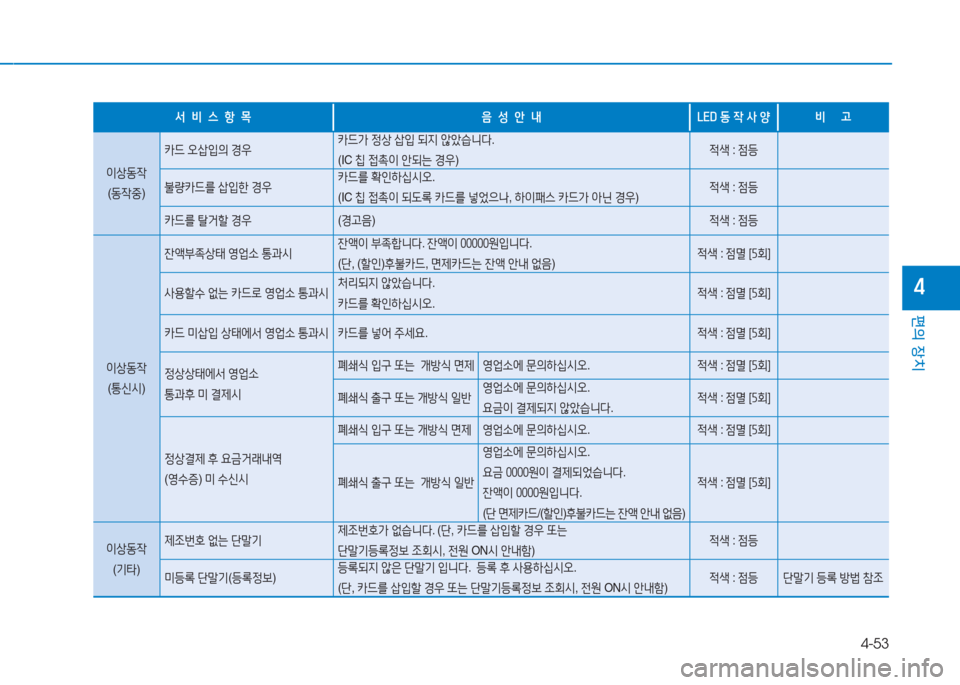

서 비 스 항 목 음 성 안 내 LED 동 작 사 양 비 고
이상동작
(동작중)
카드 오삽입의 경우카드가 정상 삽입 되지 않았습니다.
(IC 칩 접촉이 안되는 경우)적색 : 점등
불량카드를 삽입한 경우카드를 확인하십시오.
(IC 칩 접촉이 되도록 카드를 넣었으나, 하이패스 카드가 아닌 경우)적색 : 점등
카드를 탈거할 경우 (경고음)적색 : 점등
이상동작
(통신시)
잔액부족상태 영업소 통과시잔액이 부족합니다. 잔액이 00000원입니다.
(단, (할인)후불카드, 면제카드는 잔액 안내 없음)적색 : 점멸 [5회]
사용할수 없는 카드로 영업소 통과시처리되지 않았습니다.
카드를 확인하십시오. 적색 : 점멸 [5회]
카드 미삽입 상태에서 영업소 통과시 카드를 넣어 주세요. 적색 : 점멸 [5회]
정상상태에서 영업소
통과후 미 결제시
폐쇄식 입구 또는 개방식 면제 영업소에 문의하십시오. 적색 : 점멸 [5회]
폐쇄식 출구 또는 개방식 일반영업소에 문의하십시오.
요금이 결제되지 않았습니다.적색 : 점멸 [5회]
정상결제 후 요금거래내역
(영수증) 미 수신시
폐쇄식 입구 또는 개방식 면제 영업소에 문의하십시오.적색 : 점멸 [5회]
폐쇄식 출구 또는 개방식 일반
영업소에 문의하십시오.
요금 0000원이 결제되었습니다.
잔액이 0000원입니다.
(단 면제카드/(할인)후불카드는 잔액 안내 없음)
적색 : 점멸 [5회]
이상동작
(기타)
제조번호 없는 단말기제조번호가 없습니다. (단, 카드를 삽입할 경우 또는
단말기등록정보 조회시, 전원 ON시 안내함)적색 : 점등
미등록 단말기(등록정보)등록되지 않은 단말기 입니다. 등록 후 사용하십시오.
(단, 카드를 삽입할 경우 또는 단말기등록정보 조회시, 전원 ON시 안내함)적색 : 점등 단말기 등록 방법 참조

4-54
편의 장치

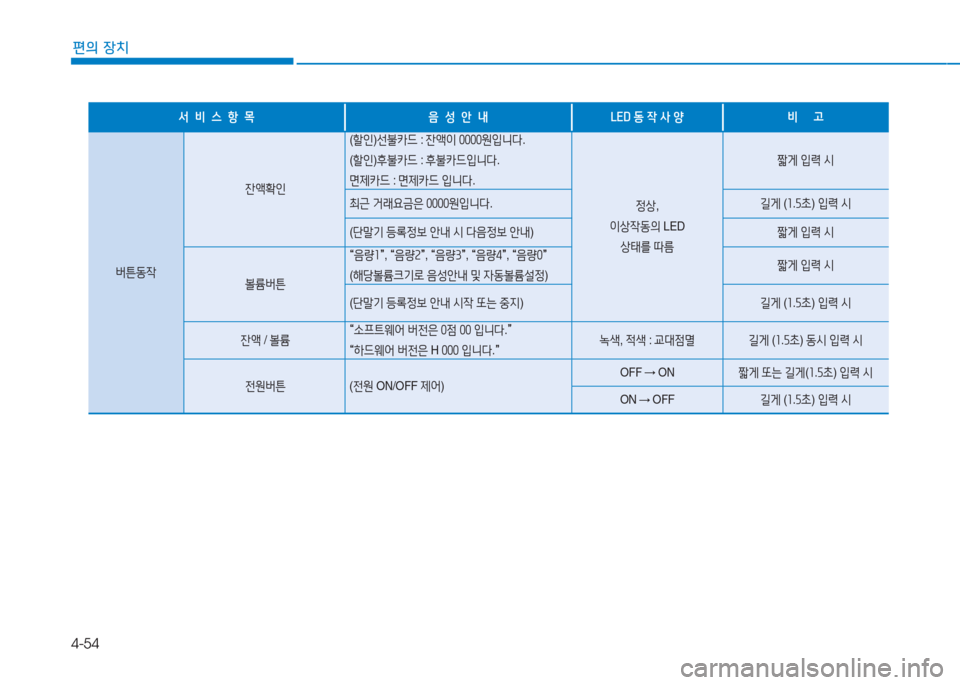

서 비 스 항 목 음 성 안 내 LED 동 작 사 양 비 고
버튼동작
잔액확인
(할인)선불카드 : 잔액이 0000원입니다.
(할인)후불카드 : 후불카드입니다.
면제카드 : 면제카드 입니다.
정상,
이상작동의 LED
상태를 따름
짧게 입력 시
최근 거래요금은 0000원입니다.길게 (1.5초) 입력 시
(단말기 등록정보 안내 시 다음정보 안내)짧게 입력 시
볼륨버튼
“음량1”, “음량2”, “음량3”, “음량4”, “음량0”
(해당볼륨크기로 음성안내 및 자동볼륨설정)짧게 입력 시
(단말기 등록정보 안내 시작 또는 중지)길게 (1.5초) 입력 시
잔액 / 볼륨“소프트웨어 버전은 0점 00 입니다.”
“하드웨어 버전은 H 000 입니다.”녹색, 적색 : 교대점멸 길게 (1.5초) 동시 입력 시
전원버튼(전원 ON/OFF 제어)OFF → ON짧게 또는 길게(1.5초) 입력 시
ON → OFF길게 (1.5초) 입력 시

4-55
편의 장치
4
▶후불 하이패스는 은행, 신용카드사에 전화
및 인터넷으로 신청하여 사용하십시오.
- 후불 하이패스 카드 홈페이지
www.excard.co.kr를 참조 하십시오
▶선불 하이패스 카드 구입/충전 방법
- 선불 하이패스 카드 구입/충전은 가까운 도로
공사 영업소에서 구입/충전 가능하며 자세한
내용은 www.hipluscard.co.kr 참조바랍니다.
- 발급수수료 5,000원(자동충전카드는 수수
료 없음)
▶하이패스 시스템(ETCS) 등록 방법
하이패스 시스템은 별도의 등록 절차 없이 사
용 할 수 있습니다. E T C S 실내 미러 뒷면에
하이패스 카드를 끼워넣은 후 사용하시기 바
랍니다.
※ 하이패스 시스템에는 (장애인, 국가유공자 등)
통행료 자동 할인 기능이 없습니다.
▶하이패스 시스템(ETCS) 등록정보 확인방법
등록정보를 확인할 수 있습니다. 볼륨버튼을
길게 누르면 등록 정보 안내가 시작/중지됩니
다. 등록 정보 안내 시 다음 정보 안내를 들으
려면 잔액확인버튼을 짧게 누르십시오. 등록
정보 안내 순서는 다음과 같습니다.
●단말기 등록정보
번 호 항 목 설 명
1제조번호ETCS 실내 미러 제조회사에서 부여하는 번호
2발행번호ETCS 실내 미러를 등록할 때 부여하는 번호
3차종ETCS 실내 미러 등록 시 등록한 차량의 종류
4차량번호-
5발행일ETCS 실내 미러 등록일자 (YYYYMMDD)
6만료일ETCS 실내 미러 사용 완료 일자 (YYYYMMDD)
※ ETCS는 Electronic Toll Collection System의 약자입니다.
주 의
•하이패스 시스템(ECM 포함)이 장착된 차량을 타인에게 매각 또는 양도하는 경우, 차량의
명의와 함께 하이패스 시스템의 명의를 함께 이전하십시오. 명의 변경이 불가한 경우 하이
패스 시스템의 등록을 말소해야 합니다. 미 이행 시 불편을 초래할 수 있습니다.
•하이패스 시스템(ECM포함)이 장착된 차량을 타인에게 매수 또는 양수 받은 경우, 하이패
스 시스템의 등록명의를 함께 이전 받아야만 정상적으로 하이패스 기능을 사용할 수 있습
니다. 차량과 구비서류를 준비하여 인근에 위치한 자사 블루핸즈 또는 직영 서비스센터에
직접 방문하여 등록하십시오.
●구비서류
- 개인일 경우 : 본인신분증 또는 대리인 신분증
- 법인일 경우 : 사업자등록증, 방문자 신분증
- 리스, 렌탈의 경우 : 해당계약서 추가
- 외국인인 경우 : 외국인 등록증 또는 국내거소증

4-56
편의 장치

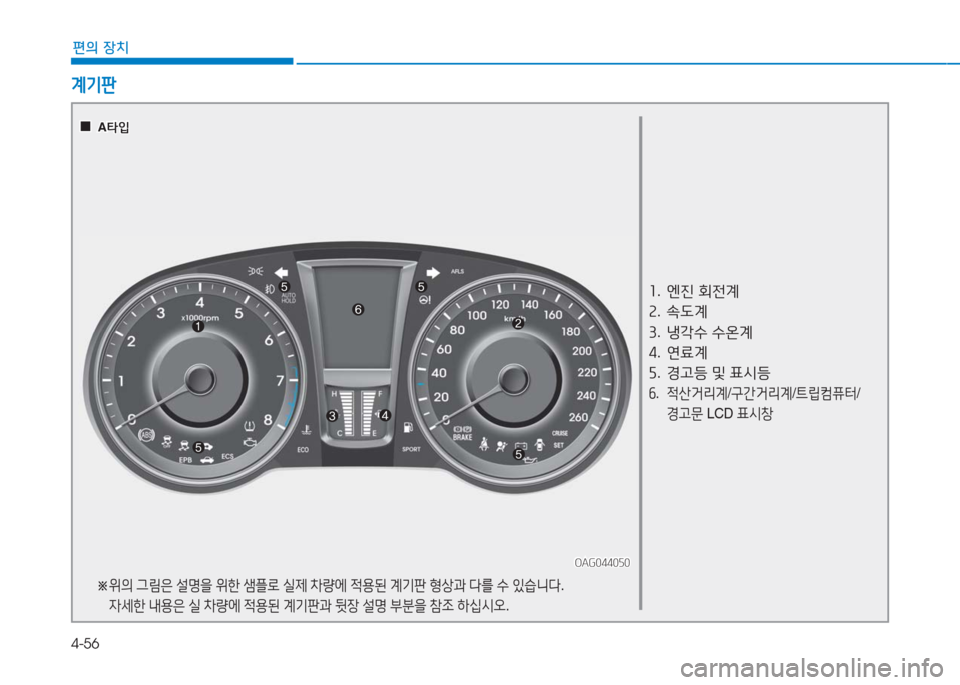

계기판
1. 엔진 회전계
2. 속도계
3. 냉각수 수온계
4. 연료계
5. 경고등 및 표시등
6. 적산거리계/구간거리계/트립컴퓨터/
경고문 LCD 표시창
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조 하십시오.
OAG044050OAG044050
00A타입A타입

4-57
편의 장치

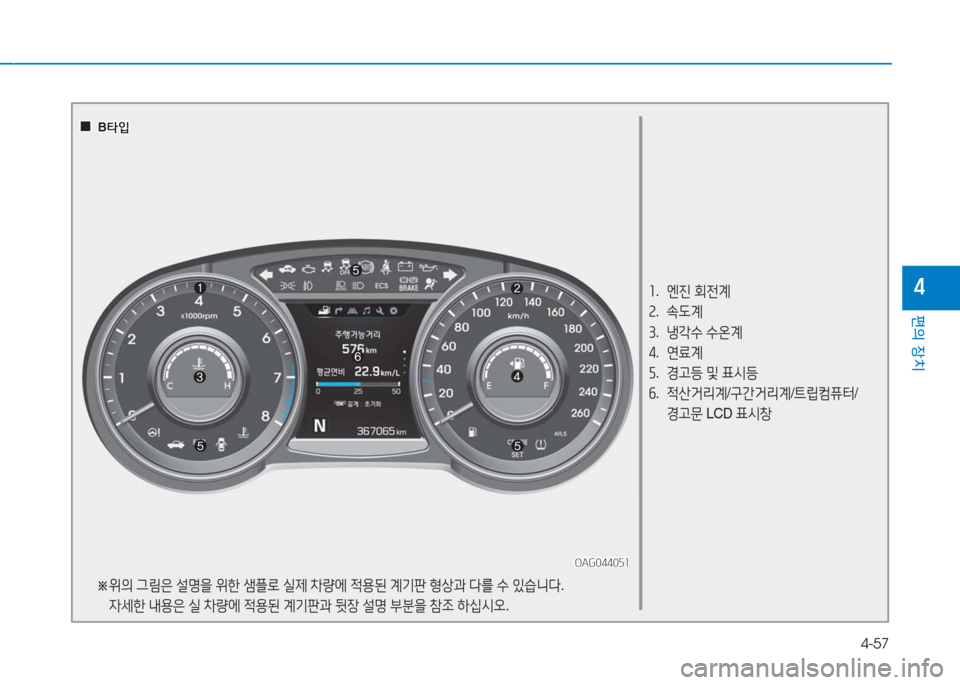

41. 엔진 회전계
2. 속도계
3. 냉각수 수온계
4. 연료계
5. 경고등 및 표시등
6. 적산거리계/구간거리계/트립컴퓨터/
경고문 LCD 표시창
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조 하십시오.
OAG044051OAG044051
00B타입B타입

4-58
편의 장치
0계측기
▶속도계
차량의 주행 속도를 나타냅니다.
OAG044053OAG044053
OAG044054OAG044054
OAG044052OAG044052
0계기판 조명 밝기 조절
시동 「ON」 상태에서 계기판 조명 밝기 조절 스
위치를 위쪽 또는 아래쪽으로 눌러 “계기판/AVN
모니터”의 조명 밝기 조절이 가능합니다. 미등이
켜진 상태에서는 추가로 실내 스위치 조명까지
조절이 가능합니다.
계기판 LCD 표시창에 조명 밝기 조절 정도가 표
시됩니다.
밝기의 범위 내에서 원하는 밝기로 조절하여 사
용하십시오.
알아두기
속도계 표시 정보
계기판 속도계와 내비게이션(옵션 장착 및
별도 구매품)에서 표시하는 속도는 차이가
발생할 수 있습니다.
주 의
어린이 보호구역과 같은 속도 제한 구역을
운전 할 때는 제한 속도(30km/h) 이하로 주
행하십시오.
00A타입A타입
00B타입B타입

4-59
편의 장치
4
▶엔진 회전계
1분당 엔진 회전수(rpm)를 나타냅니다. 엔진
의 과회전 또는 과부하를 방지하십시오.
▶냉각수 수온계
냉각수의 온도를 나타냅니다.
수온계의 바늘이 정상범위(C와 H 사이)를 벗
어나지 않도록 하십시오.
주 의
회전계의 바늘이 적색 눈금을 넘지 않도록
하십시오. 심각한 엔진 손상을 초래할 수 있
습니다.
주 의
수온계의 표시가 「H」부위를 나타내고 있을 경
우는 엔진 오버히트의 가능성이 있습니다.
6장, 「비상시 응급조치」 내용을 참조 하십시오.
OAG044055OAG044055
OAG044056OAG044056
00A타입A타입
OAG044057OAG044057
00A타입A타입 00B타입B타입
00B타입B타입

4-60
편의 장치

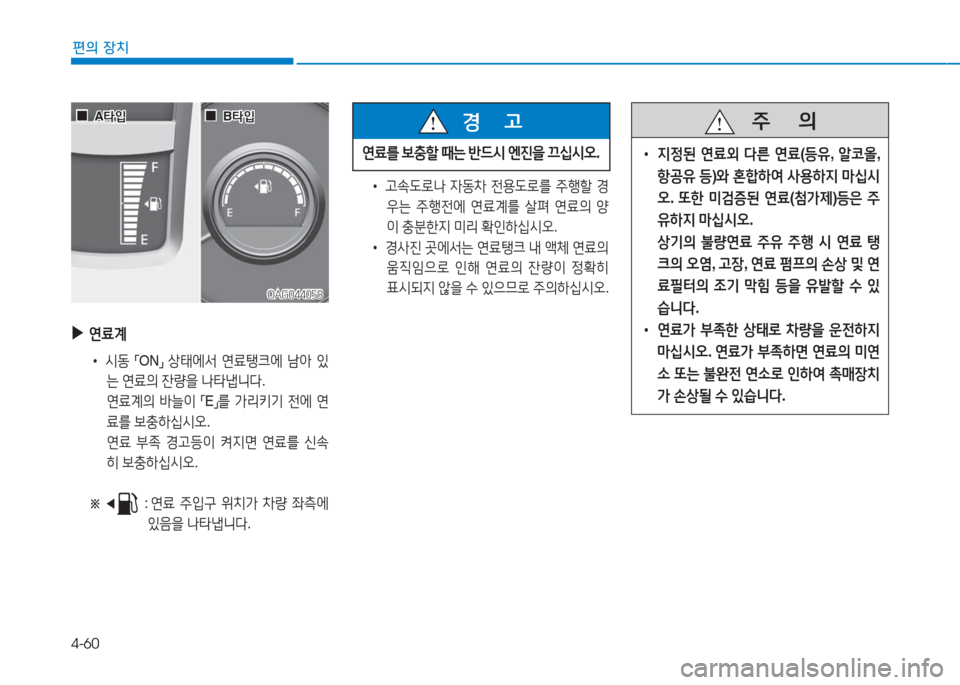

▶연료계
• 시동 「ON」 상태에서 연료탱크에 남아 있
는 연료의 잔량을 나타냅니다.
연료계의 바늘이 「E」를 가리키기 전에 연
료를 보충하십시오.
연료 부족 경고등이 켜지면 연료를 신속
히 보충하십시오.
※ ◀ : 연료 주입구 위치가 차량 좌측에
있음을 나타냅니다.
• 고속도로나 자동차 전용도로를 주행할 경
우는 주행전에 연료계를 살펴 연료의 양
이 충분한지 미리 확인하십시오.
• 경사진 곳에서는 연료탱크 내 액체 연료의
움직임으로 인해 연료의 잔량이 정확히
표시되지 않을 수 있으므로 주의하십시오.
연료를 보충할 때는 반드시 엔진을 끄십시오.
경 고 주 의
•지정된 연료외 다른 연료(등유, 알코올,
항공유 등)와 혼합하여 사용하지 마십시
오. 또한 미검증된 연료(첨가제)등은 주
유하지 마십시오.
상기의 불량연료 주유 주행 시 연료 탱
크의 오염, 고장, 연료 펌프의 손상 및 연
료필터의 조기 막힘 등을 유발할 수 있
습니다.
•연료가 부족한 상태로 차량을 운전하지
마십시오. 연료가 부족하면 연료의 미연
소 또는 불완전 연소로 인하여 촉매장치
가 손상될 수 있습니다.
OAG044058OAG044058
00A타입A타입 00B타입B타입
