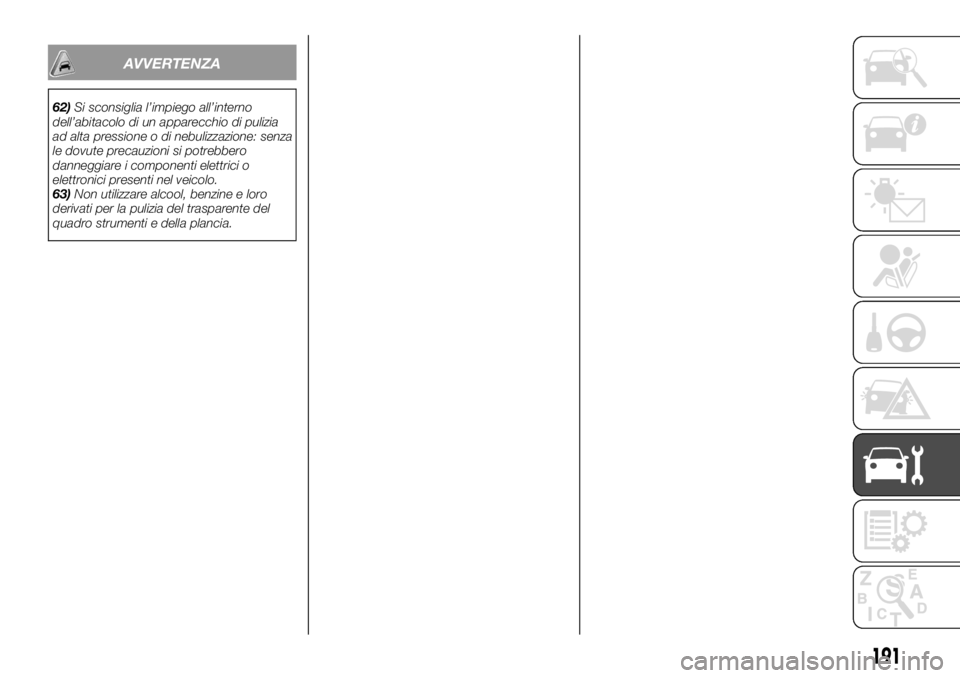

AVVERTENZA
62)Si sconsiglia l’impiego all’interno
dell’abitacolo di un apparecchio di pulizia
ad alta pressione o di nebulizzazione: senza
le dovute precauzioni si potrebbero
danneggiare i componenti elettrici o
elettronici presenti nel veicolo.
63)Non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
quadro strumenti e della plancia.
191

DATI TECNICI
Quanto può essere utile per capire
com'è fatto e come funziona il veicolo è
contenuto in questo capitolo illustrato
con dati e tabelle. Per l'appassionato, il
tecnico, ma anche semplicemente per
chi vuol conoscere in ogni dettaglio il
proprio veicolo.DATI PER L'IDENTIFICAZIONE. . . .193
MOTORE.................195
IMPIANTO FRENANTE.........197
TRASMISSIONE.............198
STERZO..................199
PNEUMATICI...............200
DIMENSIONI...............201
MASSE..................212
RIFORNIMENTI.............219
FLUIDI E LUBRIFICANTI........222
PRESTAZIONI..............224
CONSUMI.................226
EMISSIONI CO
2............228
COSA FARE SE...............230
192

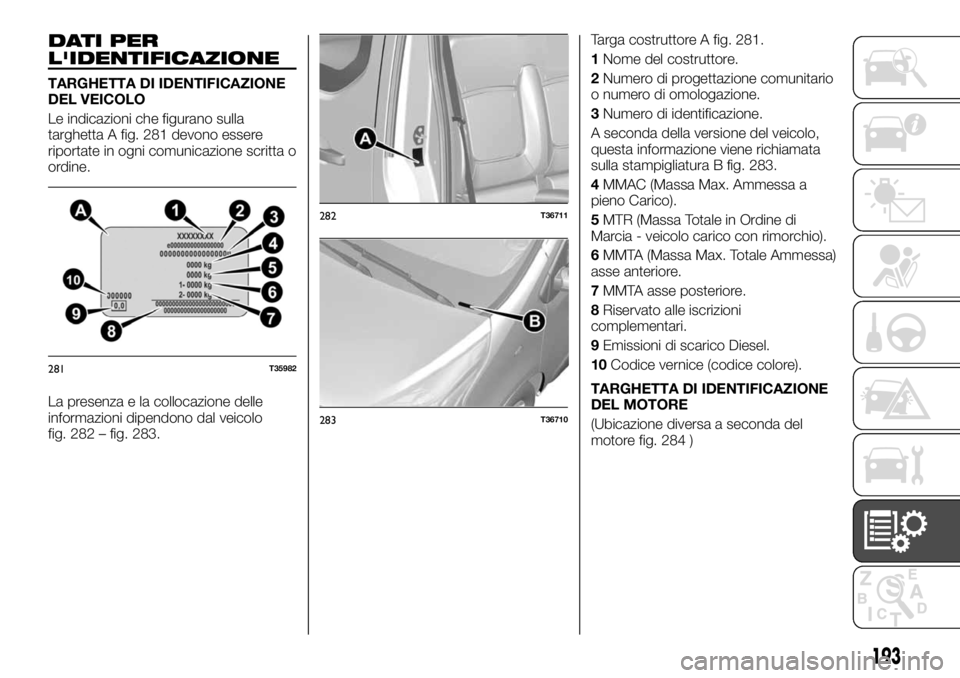

DATI PER
L'IDENTIFICAZIONE
TARGHETTA DI IDENTIFICAZIONE
DEL VEICOLO
Le indicazioni che figurano sulla
targhetta A fig. 281 devono essere
riportate in ogni comunicazione scritta o
ordine.
La presenza e la collocazione delle
informazioni dipendono dal veicolo
fig. 282 – fig. 283.Targa costruttore A fig. 281.
1Nome del costruttore.
2Numero di progettazione comunitario
o numero di omologazione.
3Numero di identificazione.
A seconda della versione del veicolo,
questa informazione viene richiamata
sulla stampigliatura B fig. 283.
4MMAC (Massa Max. Ammessa a
pieno Carico).
5MTR (Massa Totale in Ordine di
Marcia - veicolo carico con rimorchio).
6MMTA (Massa Max. Totale Ammessa)
asse anteriore.
7MMTA asse posteriore.
8Riservato alle iscrizioni
complementari.
9Emissioni di scarico Diesel.
10Codice vernice (codice colore).
TARGHETTA DI IDENTIFICAZIONE
DEL MOTORE
(Ubicazione diversa a seconda del
motore fig. 284 )
281T35982
282T36711
283T36710
193

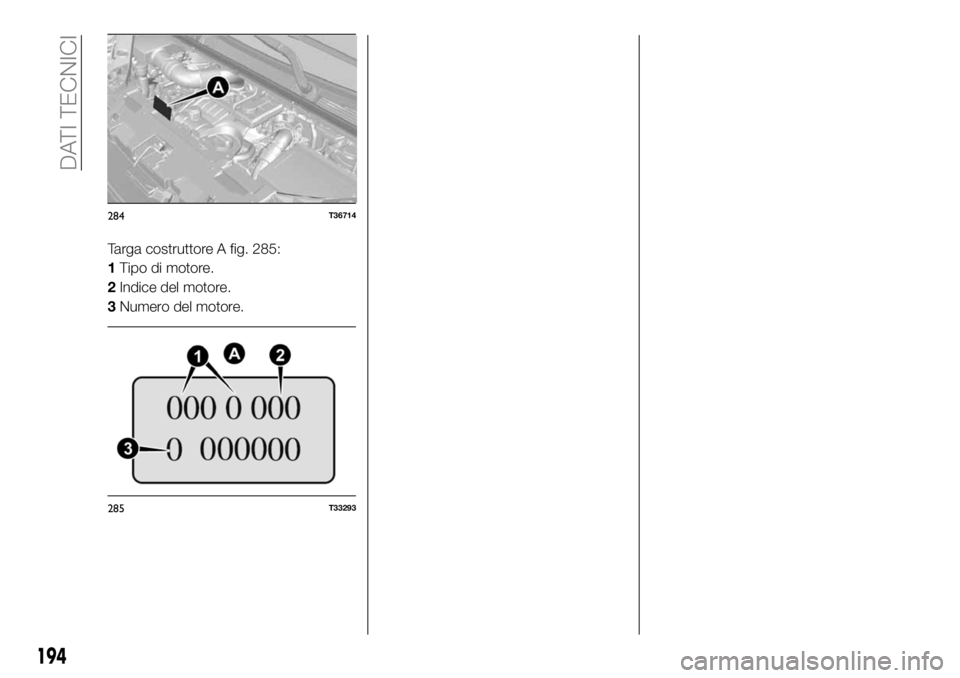

Targa costruttore A fig. 285:
1Tipo di motore.
2Indice del motore.
3Numero del motore.
284T36714
285T33293
194
DATI TECNICI

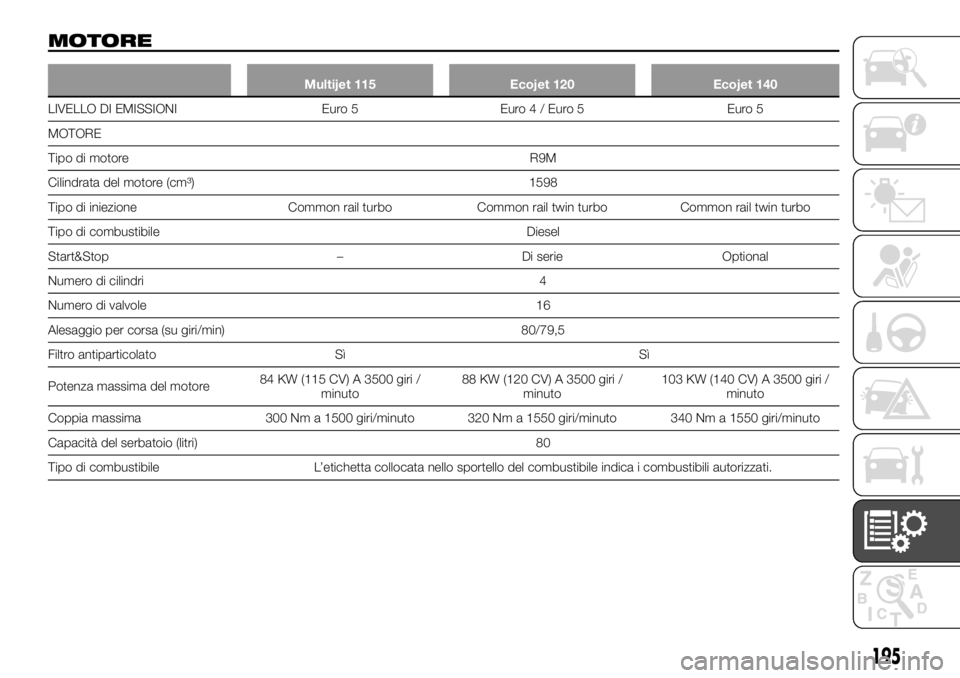

MOTORE
Multijet 115 Ecojet 120 Ecojet 140
LIVELLO DI EMISSIONI Euro 5 Euro4/E
uro 5 Euro 5
MOTORE
Tipo di motore R9M
Cilindrata del motore (cm³) 1598
Tipo di iniezione Common rail turbo Common rail twin turbo Common rail twin turbo
Tipo di combustibile Diesel
Start&Stop – Di serie Optional
Numero di cilindri 4
Numero di valvole 16
Alesaggio per corsa (su giri/min) 80/79,5
Filtro antiparticolato Sì Sì
Potenza massima del motore84 KW (115 CV) A 3500 giri /
minuto88 KW (120 CV) A 3500 giri /
minuto103 KW (140 CV) A 3500 giri /
minuto
Coppia massima 300 Nm a 1500 giri/minuto 320 Nm a 1550 giri/minuto 340 Nm a 1550 giri/minuto
Capacità del serbatoio (litri) 80
Tipo di combustibile L’etichetta collocata nello sportello del combustibile indica i combustibili autorizzati.
195

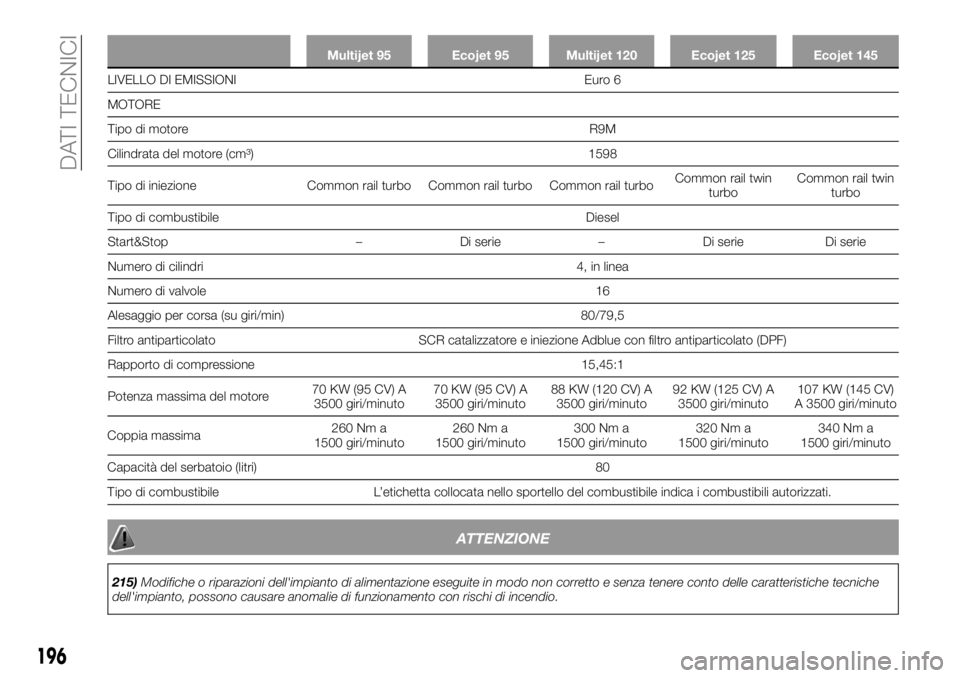

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
LIVELLO DI EMISSIONI Euro 6
MOTORE
T
ipo di motore R9M
Cilindrata del motore (cm³) 1598
Tipo di iniezione Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Tipo di combustibile Diesel
Start&Stop – Di serie – Di serie Di serie
Numero di cilindri 4, in linea
Numero di valvole 16
Alesaggio per corsa (su giri/min) 80/79,5
Filtro antiparticolato SCR catalizzatore e iniezione Adblue con filtro antiparticolato (DPF)
Rapporto di compressione 15,45:1
Potenza massima del motore70 KW (95 CV) A
3500 giri/minuto70 KW (95 CV) A
3500 giri/minuto88 KW (120 CV) A
3500 giri/minuto92 KW (125 CV) A
3500 giri/minuto107 KW (145 CV)
A 3500 giri/minuto
Coppia massima260 Nm a
1500 giri/minuto260 Nm a
1500 giri/minuto300 Nm a
1500 giri/minuto320 Nm a
1500 giri/minuto340 Nm a
1500 giri/minuto
Capacità del serbatoio (litri) 80
Tipo di combustibile L’etichetta collocata nello sportello del combustibile indica i combustibili autorizzati.
ATTENZIONE
215)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
196
DATI TECNICI

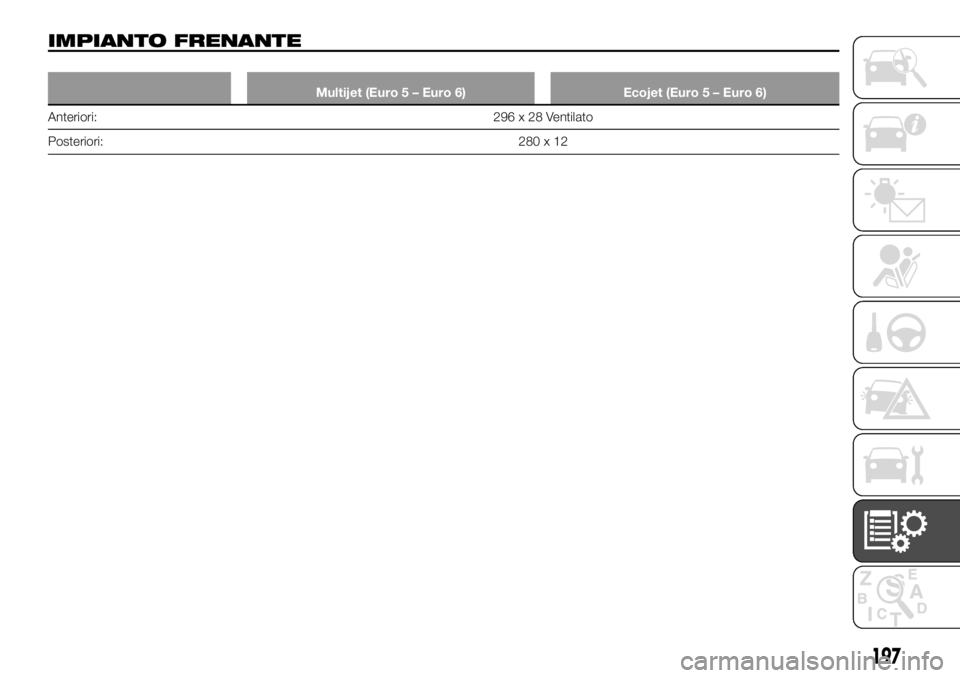

IMPIANTO FRENANTE
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Anteriori: 296 x 28 Ventilato
Posteriori:2
80x12
197

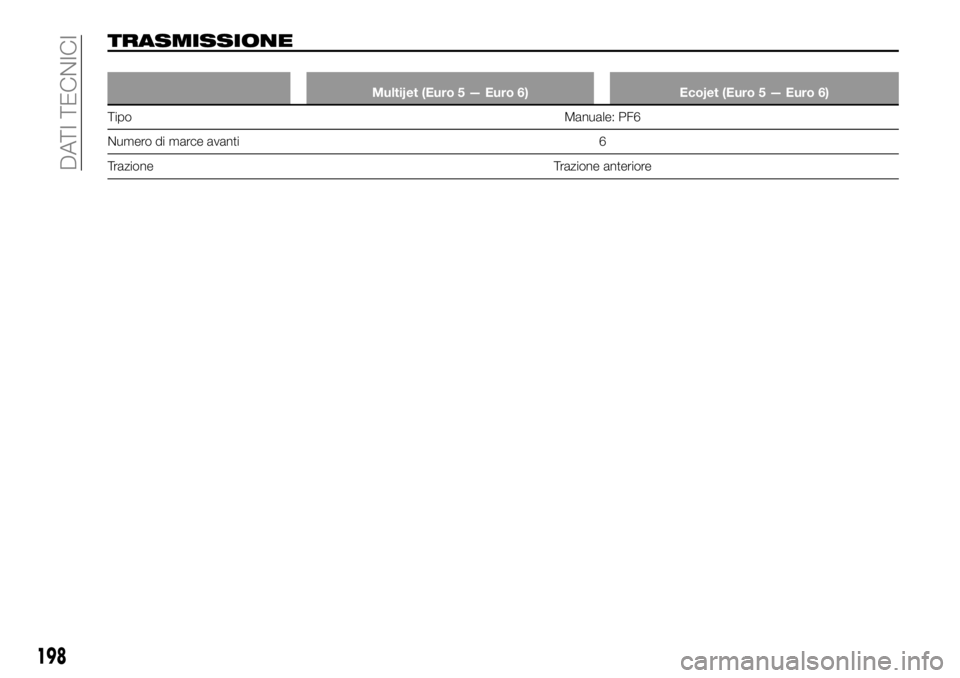

TRASMISSIONE
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
TipoManuale:
PF6
Numero di marce avanti 6
Trazione Trazione anteriore
198
