2017 FIAT TALENTO Libretto Uso Manutenzione (in Italian)

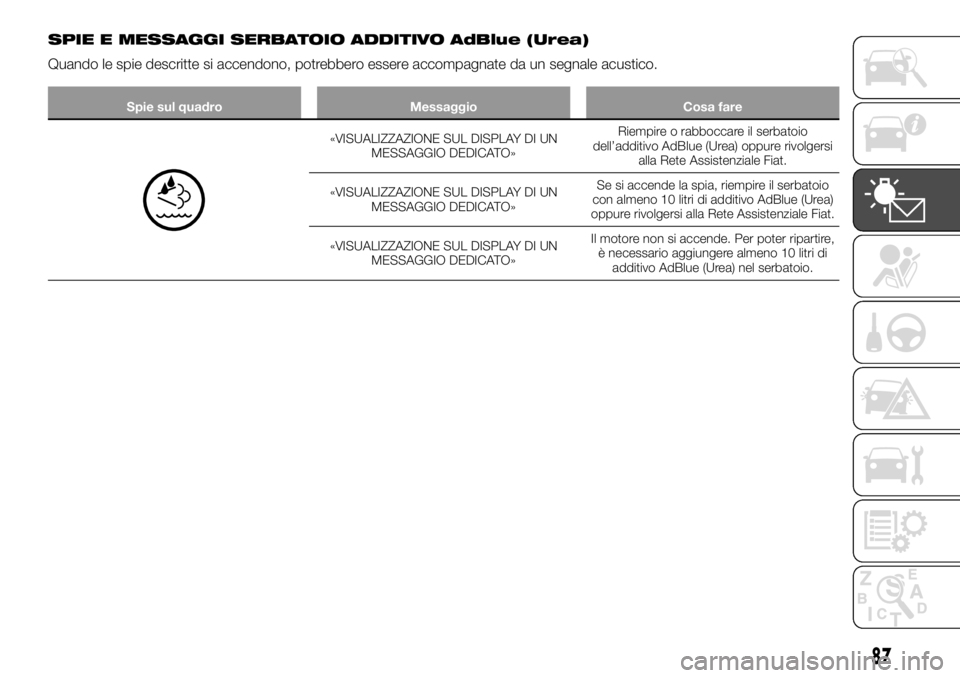

SPIE E MESSAGGI SERBATOIO ADDITIVO AdBlue (Urea)
Quando le spie descritte si accendono, potrebbero essere accompagnate da un segnale acustico.
Spie sul quadro Messaggio Cosa fare
«VISUALIZZAZIONE SUL DISPLAY DI UN
MESSAGGIO DEDICATO»Riempire o rabboccare il serbatoio
dell’additivo AdBlue (Urea) oppure rivolgersi
alla Rete Assistenziale Fiat.
«VISUALIZZAZIONE SUL DISPLAY DI UN
MESSAGGIO DEDICATO»Se si accende la spia, riempire il serbatoio
con almeno 10 litri di additivo AdBlue (Urea)
oppure rivolgersi alla Rete Assistenziale Fiat.
«VISUALIZZAZIONE SUL DISPLAY DI UN
MESSAGGIO DEDICATO»Il motore non si accende. Per poter ripartire,
è necessario aggiungere almeno 10 litri di
additivo AdBlue (Urea) nel serbatoio.
87

Anomalia del sistema
Le spie integrate descritte di seguito sono accompagnate da un segnale acustico.
Spie sul quadro Messaggio Significato
«VISUALIZZAZIONE SUL DISPLAY DI UN
MESSAGGIO DEDICATO»Indica un’anomalia del sistema. Consultare al
più presto la Rete Assistenziale Fiat.
«VISUALIZZAZIONE SUL DISPLAY DI UN
MESSAGGIO DEDICATO»Indica che tra meno di 1100 km sarà
impossibile riavviare il veicolo. Questi allarmi
saranno ripetuti ogni 100 km. Consultare al
più presto la Rete Assistenziale Fiat.
«VISUALIZZAZIONE SUL DISPLAY DI UN
MESSAGGIO DEDICATO»Indica che una volta arrestato il motore il
veicolo non si riavvierà. Rivolgetersi alla Rete
Assistenziale Fiat.
ATTENZIONE
83)La spiaSTOPimpone, per sicurezza, di fermarsi tassativamente e subito, compatibilmente con le condizioni del traffico. Arrestare il
motore e non riavviarlo. Rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA
18)L’assenza di ritorni visivi o sonori indica un’anomalia del quadro strumenti. L’accensione di questa spia impone un arresto immediato
compatibilmente con le condizioni del traffico. Verificare che il veicolo sia correttamente immobilizzato e rivolgersi alla Rete Assistenziale Fiat.
88

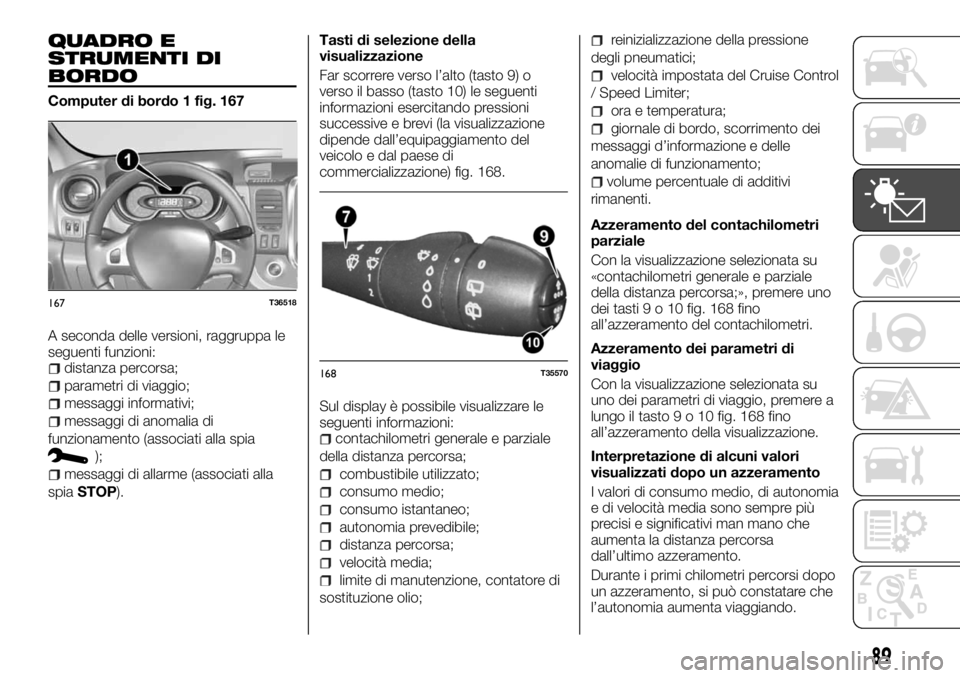

CONOSCENZA DEL QUADRO STRUMENTI

QUADRO E
STRUMENTI DI
BORDO
Computer di bordo 1 fig. 167
A seconda delle versioni, raggruppa le
seguenti funzioni:
distanza percorsa;
parametri di viaggio;
messaggi informativi;
messaggi di anomalia di
funzionamento (associati alla spia
);
messaggi di allarme (associati alla
spiaSTOP).Tasti di selezione della
visualizzazione
Far scorrere verso l’alto (tasto 9) o
verso il basso (tasto 10) le seguenti
informazioni esercitando pressioni
successive e brevi (la visualizzazione
dipende dall’equipaggiamento del
veicolo e dal paese di
commercializzazione) fig. 168.
Sul display è possibile visualizzare le
seguenti informazioni:
contachilometri generale e parziale
della distanza percorsa;
combustibile utilizzato;
consumo medio;
consumo istantaneo;
autonomia prevedibile;
distanza percorsa;
velocità media;
limite di manutenzione, contatore di
sostituzione olio;
reinizializzazione della pressione
degli pneumatici;
velocità impostata del Cruise Control
/ Speed Limiter;
ora e temperatura;
giornale di bordo, scorrimento dei
messaggi d’informazione e delle
anomalie di funzionamento;
volume percentuale di additivi
rimanenti.
Azzeramento del contachilometri
parziale
Con la visualizzazione selezionata su
«contachilometri generale e parziale
della distanza percorsa;», premere uno
dei tasti9o10fig. 168 fino
all’azzeramento del contachilometri.
Azzeramento dei parametri di
viaggio
Con la visualizzazione selezionata su
uno dei parametri di viaggio, premere a
lungo il tasto9o10fig. 168 fino
all’azzeramento della visualizzazione.
Interpretazione di alcuni valori
visualizzati dopo un azzeramento
I valori di consumo medio, di autonomia
e di velocità media sono sempre più
precisi e significativi man mano che
aumenta la distanza percorsa
dall’ultimo azzeramento.
Durante i primi chilometri percorsi dopo
un azzeramento, si può constatare che
l’autonomia aumenta viaggiando.
167T36518
168T35570
89

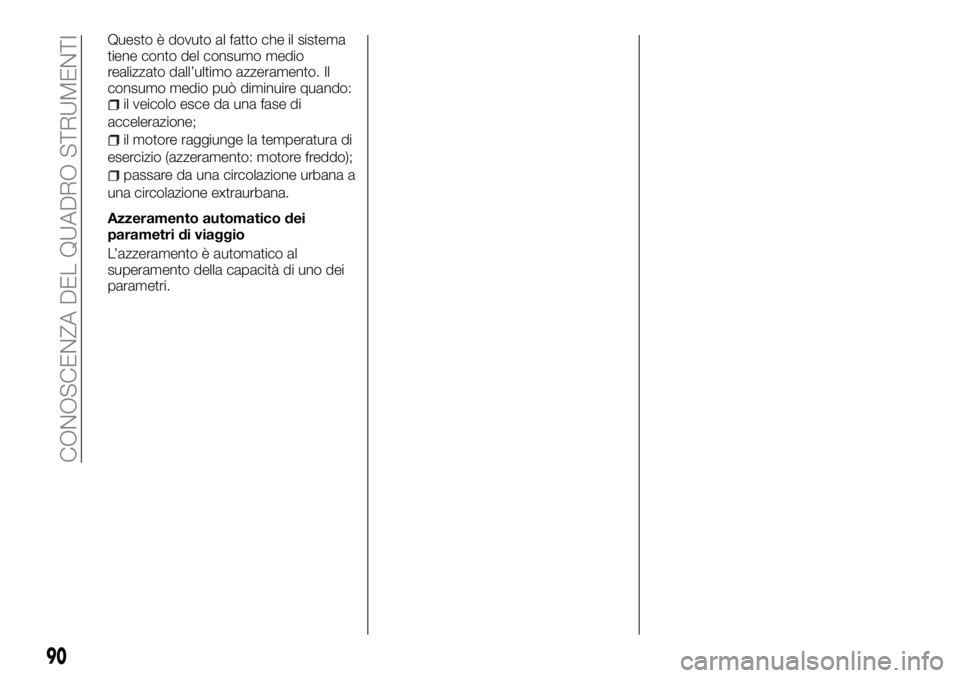

Questo è dovuto al fatto che il sistema
tiene conto del consumo medio
realizzato dall’ultimo azzeramento. Il
consumo medio può diminuire quando:
il veicolo esce da una fase di
accelerazione;
il motore raggiunge la temperatura di
esercizio (azzeramento: motore freddo);
passare da una circolazione urbana a
una circolazione extraurbana.
Azzeramento automatico dei
parametri di viaggio
L’azzeramento è automatico al
superamento della capacità di uno dei
parametri.
90
CONOSCENZA DEL QUADRO STRUMENTI

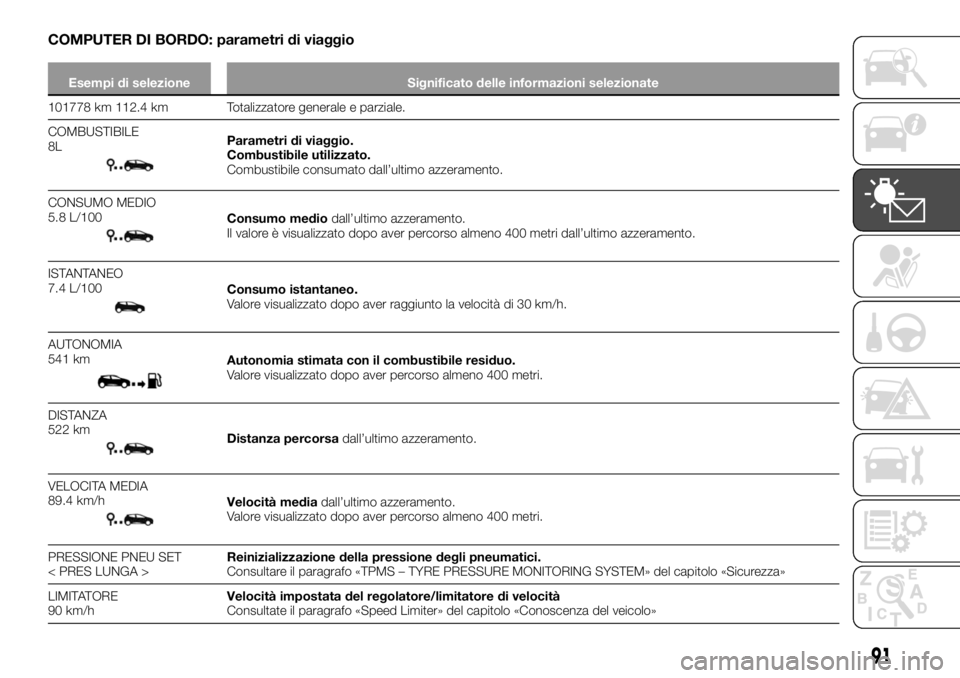

COMPUTER DI BORDO: parametri di viaggio
Esempi di selezione Significato delle informazioni selezionate
101778 km 112.4 km Totalizzatore generale e parziale.
COMBUSTIBILE
8L
Parametri di viaggio.
Combustibile utilizzato.
Combustibile consumato dall’ultimo azzeramento.
CONSUMO MEDIO
5.8 L/100
Consumo mediodall’ultimo azzeramento.
Il valore è visualizzato dopo aver percorso almeno 400 metri dall’ultimo azzeramento.
ISTANTANEO
7.4 L/100
Consumo istantaneo.
Valore visualizzato dopo aver raggiunto la velocità di 30 km/h.
AUTONOMIA
541 km
Autonomia stimata con il combustibile residuo.
Valore visualizzato dopo aver percorso almeno 400 metri.
DISTANZA
522 km
Distanza percorsadall’ultimo azzeramento.
VELOCITA MEDIA
89.4 km/h
Velocità mediadall’ultimo azzeramento.
Valore visualizzato dopo aver percorso almeno 400 metri.
PRESSIONE PNEU SET
< PRES LUNGA >Reinizializzazione della pressione degli pneumatici.
Consultare il paragrafo «TPMS – TYRE PRESSURE MONITORING SYSTEM» del capitolo «Sicurezza»
LIMITATORE
90 km/hVelocità impostata del regolatore/limitatore di velocità
Consultate il paragrafo «Speed Limiter» del capitolo «Conoscenza del veicolo»
91

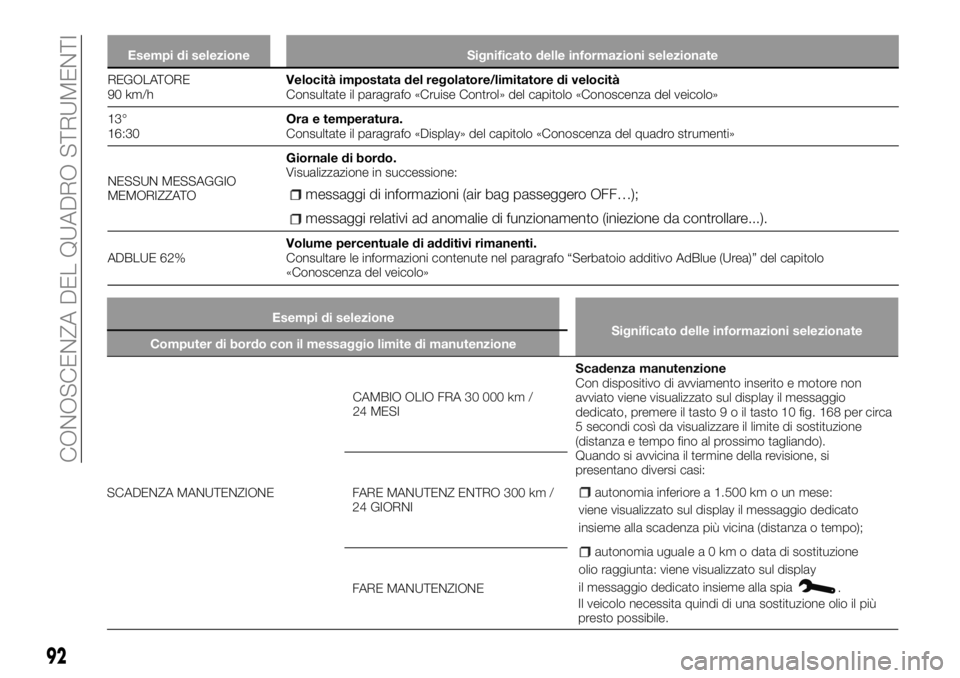

Esempi di selezione Significato delle informazioni selezionate
REGOLATORE
90
km/hVelocità impostata del regolatore/limitatore di velocità
Consultate il paragrafo «Cruise Control» del capitolo «Conoscenza del veicolo»
13°
16:30Ora e temperatura.
Consultate il paragrafo «Display» del capitolo «Conoscenza del quadro strumenti»
NESSUN MESSAGGIO
MEMORIZZATOGiornale di bordo.
Visualizzazione in successione:
messaggi di informazioni (air bag passeggero OFF…);
messaggi relativi ad anomalie di funzionamento (iniezione da controllare...).
ADBLUE 62%Volume percentuale di additivi rimanenti.
Consultare le informazioni contenute nel paragrafo “Serbatoio additivo AdBlue (Urea)” del capitolo
«Conoscenza del veicolo»
92
CONOSCENZA DEL QUADRO STRUMENTI
Esempi di selezione
Significato delle informazioni selezionate
Computer di bordo con il messaggio limite di manutenzione
SCADENZA MANUTENZIONECAMBIO OLIO FRA 30 000 km /
24 MESIScadenza manutenzione
Con dispositivo di avviamento inserito e motore non
avviato viene visualizzato sul display il messaggio
dedicato, premere il tasto9oiltasto 10 fig. 168
per circa
5 secondi così da visualizzare il limite di sostituzione
(distanza e tempo fino al prossimo tagliando).
Quando si avvicina il termine della revisione, si
presentano diversi casi:
autonomia inferiore a 1.500 km o un mese:
viene visualizzato sul display il messaggio dedicato
insieme alla scadenza più vicina (distanza o tempo);
autonomia ugualea0kmodata di sostituzione
olio raggiunta: viene visualizzato sul display
il messaggio dedicato insieme alla spia
.
Il veicolo necessita quindi di una sostituzione olio il più
presto possibile. FARE MANUTENZ ENTRO 300 km /
24 GIORNI
FARE MANUTENZIONE

Esempi di selezione
Significato delle informazioni selezionate
Computer di bordo con il messaggio limite di manutenzione
A seconda della versione del veicolo, il limite di sostituzione olio si adatta allo stile di guida (guida frequente a basse velocità, porta a porta,
guidaprolungata al minimo, traino di un rimorchio, ecc.). La distanza che rimane da percorrere fino alla successiva sostituzione può quindi
diminuire, in certi casi, più velocemente della distanza realmente percorsa.
Reinizializzazione:per reinizializzare il sistema, visualizzare la "Scadenza manutenzione" (distanza e tempo), premere per circa 10 secondi,
senza interruzioni, il tasto9oiltasto 10 fig. 168
finché non compare l’indicazione fissa del limite di sostituzione dell’olio.
COMPUTER DI BORDO: messaggi d’informazione
Possono essere utili all'avviamento veicolo o fornire indicazioni su un tipo di scelta o sulle condizioni di guida.
COMPUTER DI BORDO: messaggi di anomalia di funzionamento
Compaiono con la spia
.All'apparire di questi messaggi, rivolgersi alla Rete Assistenziale Fiat guidando con
prudenza. Il mancato rispetto rischia di provocare un danno al veicolo.
Vengono eliminati premendo il tasto di selezione della visualizzazione oppure automaticamente dopo pochi secondi. Vengono
però memorizzati nel giornale di bordo. La spia
resta accesa.
COMPUTER DI BORDO: messaggi di allarme
Compaiono con la spia STOP e impongono, per la vostra sicurezza, una sosta tassativa ed immediata
compatibilmente con le condizioni del traffico. Arrestare il motore e non riavviarlo. Rivolgersi alla Rete
Assistenziale Fiat.
93

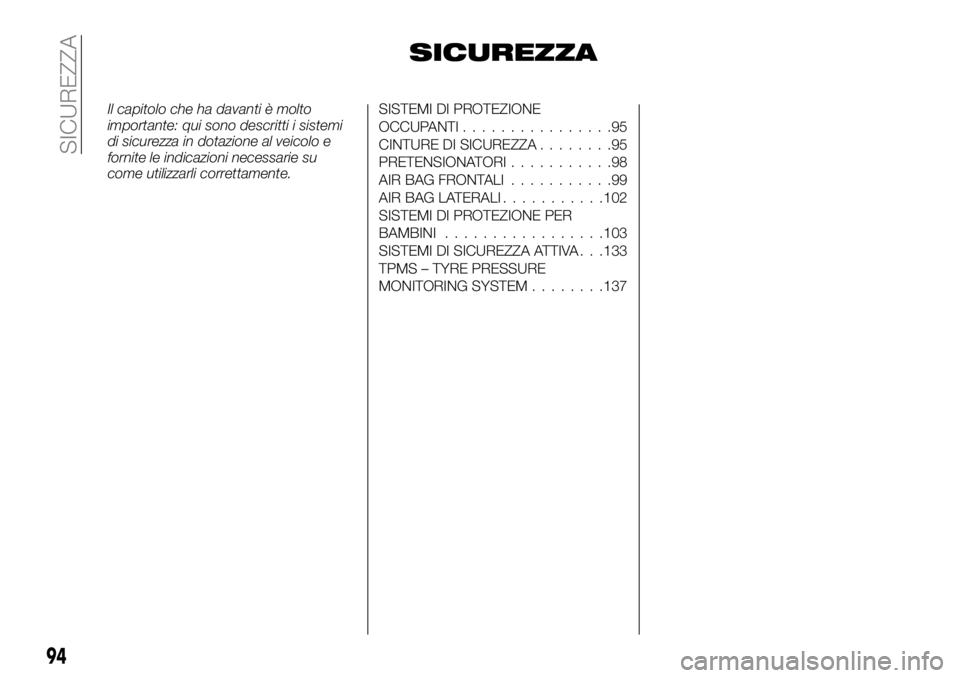

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione al veicolo e
fornite le indicazioni necessarie su
come utilizzarli correttamente.SISTEMI DI PROTEZIONE
OCCUPANTI................95
CINTURE DI SICUREZZA........95
PRETENSIONATORI...........98
AIR BAG FRONTALI...........99
AIR BAG LATERALI...........102
SISTEMI DI PROTEZIONE PER
BAMBINI.................103
SISTEMI DI SICUREZZA ATTIVA . . .133
TPMS – TYRE PRESSURE
MONITORING SYSTEM........137
94
