2017 FIAT TALENTO Libretto Uso Manutenzione (in Italian)

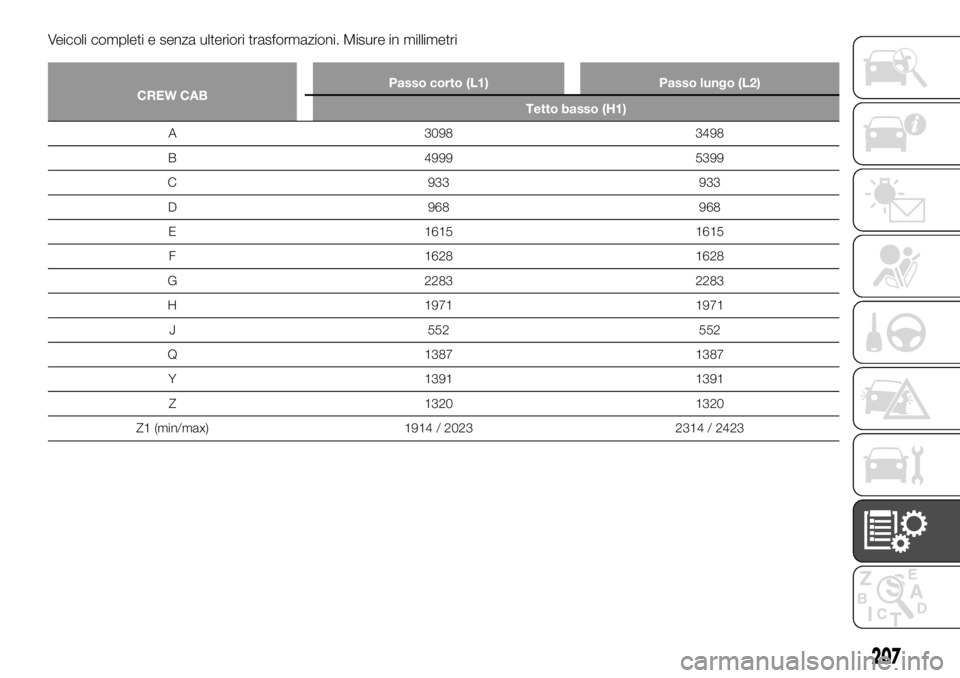

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
CREW CABPasso corto (L1) Passo lungo (L2)
Tetto basso (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914 / 2023 2314 / 2423
207

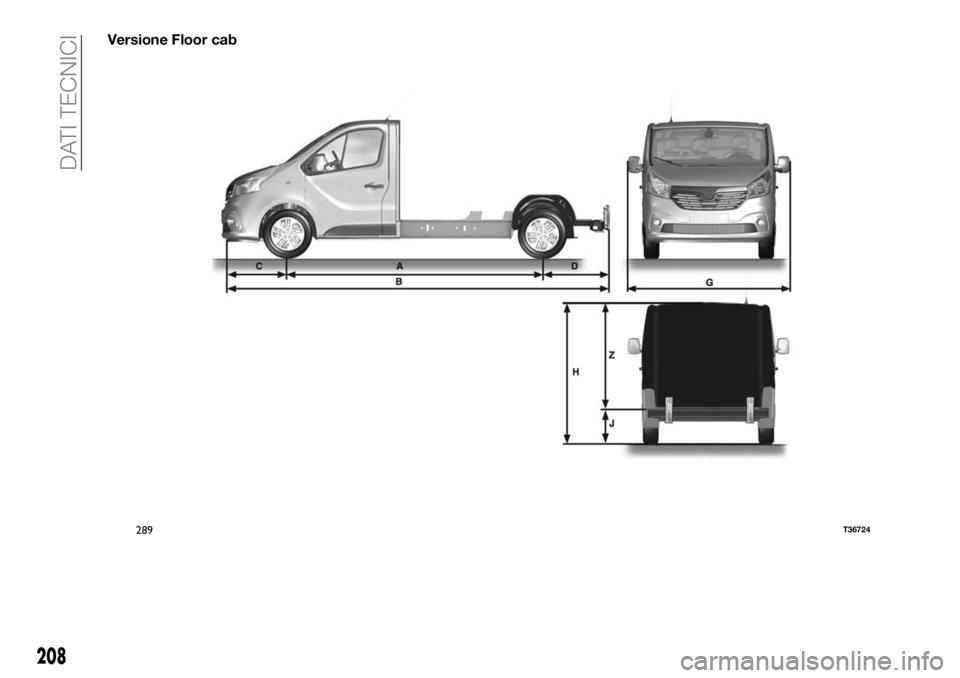

Versione Floor cab
289T36724
208
DATI TECNICI

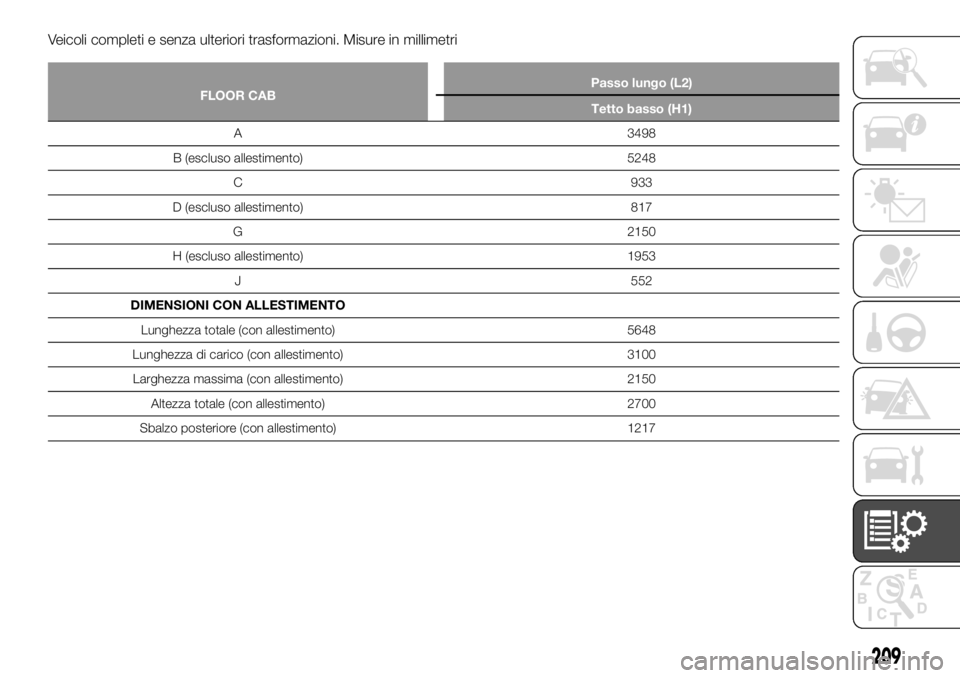

Veicoli completi e senza ulteriori trasformazioni. Misure in millimetri
FLOOR CABPasso lungo (L2)
Tetto basso (H1)
A 3498
B
(escluso allestimento) 5248
C 933
D (escluso allestimento) 817
G 2150
H (escluso allestimento) 1953
J 552
DIMENSIONI CON ALLESTIMENTO
Lunghezza totale (con allestimento) 5648
Lunghezza di carico (con allestimento) 3100
Larghezza massima (con allestimento) 2150
Altezza totale (con allestimento) 2700
Sbalzo posteriore (con allestimento) 1217
209

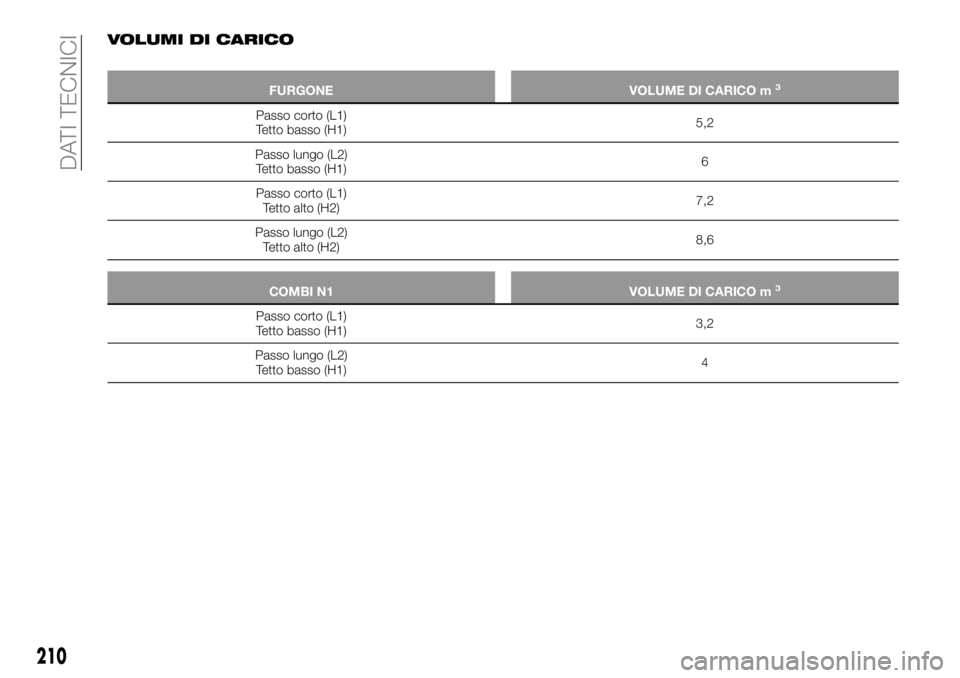

VOLUMI DI CARICO
FURGONE VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5,2
Passo lungo (L2)
Tetto basso (H1)6
Passo corto (L1)
Tetto alto (H2)7,2
Passo lungo (L2)
Tetto alto (H2)8,6
COMBI N1 VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)3,2
Passo lungo (L2)
Tetto basso (H1)4
210
DATI TECNICI

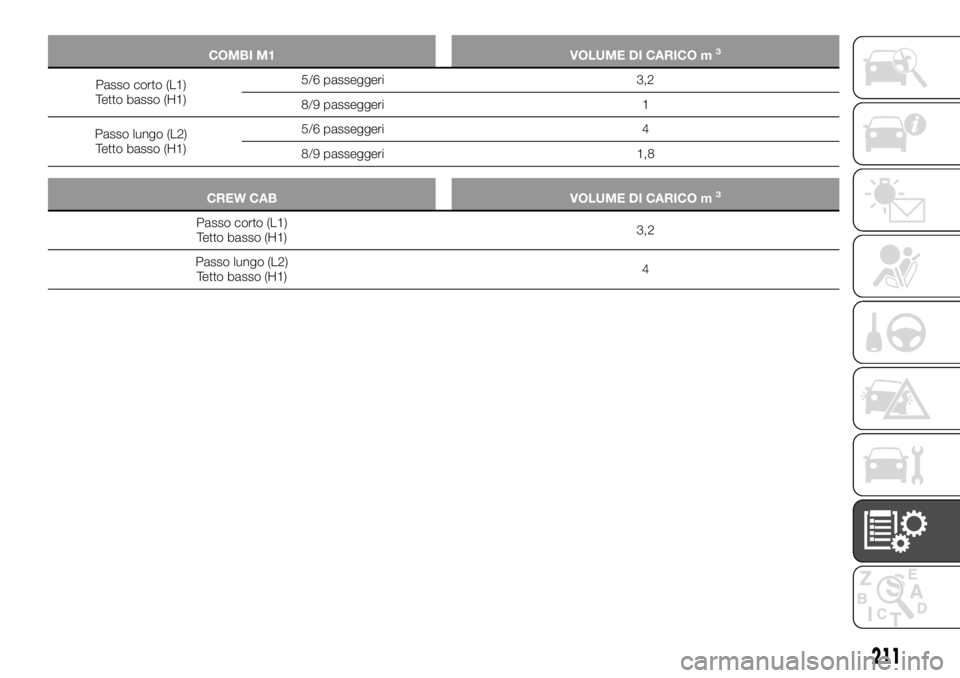

COMBI M1 VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)5/6 passeggeri 3,2
8/9 passeggeri 1
Passo lungo (L2)
Tetto basso (H1)5/6 passeggeri 4
8/9 passeggeri 1,8
CREW CAB VOLUME DI CARICO m3
Passo corto (L1)
Tetto basso (H1)3,2
Passo lungo (L2)
Tetto basso (H1)4
211

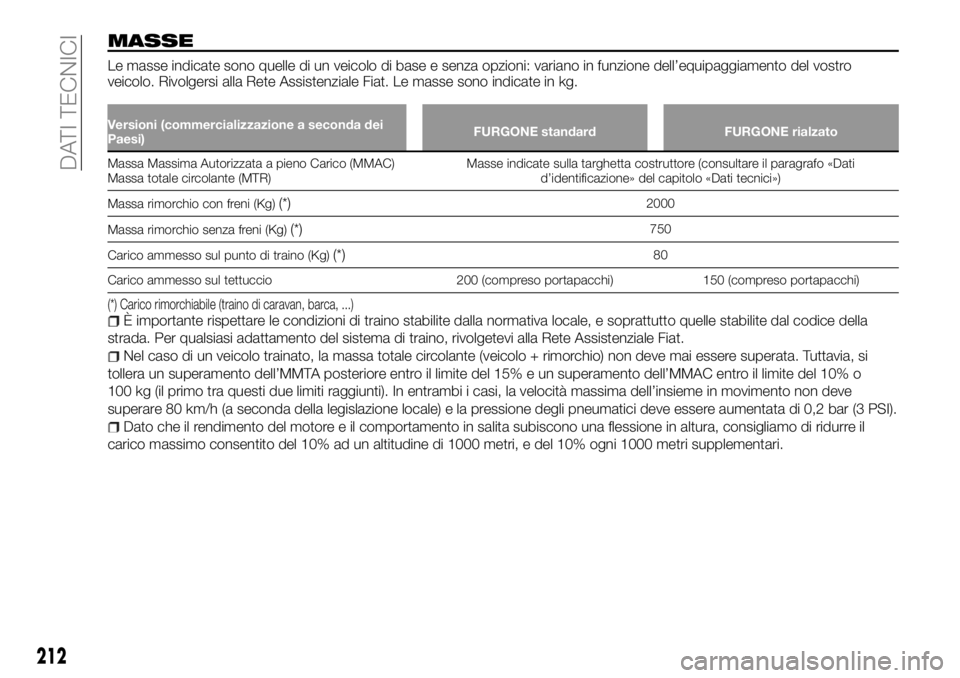

MASSE
Le masse indicate sono quelle di un veicolo di base e senza opzioni: variano in funzione dell’equipaggiamento del vostro
veicolo. Rivolgersi alla Rete Assistenziale Fiat. Le masse sono indicate in kg.
Versioni (commercializzazione a seconda dei
Paesi)FURGONE standard FURGONE rialzato
Massa Massima Autorizzata a pieno Carico (MMAC)
Massatotale circolante (MTR)Masse indicate sulla targhetta costruttore (consultare il paragrafo «Dati
d’identificazione» del capitolo «Dati tecnici»)
Massa rimorchio con freni (Kg)
(*)2000
Massa rimorchio senza freni (Kg)
(*)750
Carico ammesso sul punto di traino (Kg)
(*)80
Carico ammesso sul tettuccio 200 (compreso portapacchi) 150 (compreso portapacchi)
(*) Carico rimorchiabile (traino di caravan, barca, ...)È importante rispettare le condizioni di traino stabilite dalla normativa locale, e soprattutto quelle stabilite dal codice della
strada. Per qualsiasi adattamento del sistema di traino, rivolgetevi alla Rete Assistenziale Fiat.
Nel caso di un veicolo trainato, la massa totale circolante (veicolo + rimorchio) non deve mai essere superata. Tuttavia, si
tollera un superamento dell’MMTA posteriore entro il limite del 15% e un superamento dell’MMAC entro il limite del 10% o
100 kg (il primo tra questi due limiti raggiunti). In entrambi i casi, la velocità massima dell’insieme in movimento non deve
superare 80 km/h (a seconda della legislazione locale) e la pressione degli pneumatici deve essere aumentata di 0,2 bar (3 PSI).
Dato che il rendimento del motore e il comportamento in salita subiscono una flessione in altura, consigliamo di ridurre il
carico massimo consentito del 10% ad un altitudine di 1000 metri, e del 10% ogni 1000 metri supplementari.
212
DATI TECNICI

Versione Furgone
Passo corto (L1) – Tetto basso (H1)
Motorizzazione Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145 Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145
Portata 10 q 12 q
Massa
in ordine di marcia 1726 1743 1726 1743
Carico utile massimo
(compreso il guidatore)1074 1077 1224 1217
Peso totale a terra del
veicolo2800 2820 2950 2960
VersioneFurgone
Passo Lungo (L2) – Tetto basso (H1)
Motorizzazione Multijet 95 – Ecojet 95 — Multijet 120 Ecojet 125 – Ecojet 145
Portata12
q
Massa in ordine di marcia 1781 1797
Carico utile massimo (compreso il guidatore) 1249 1243
Peso totale a terra del veicolo 3030 3040
213

VersioneFurgone
Passo corto (L1) – Tetto alto (H2) Passo lungo (L2) – Tetto alto (H2)
Motorizzazione Ecojet 125 — Ecojet 145
Portata12
q
Massa in ordine di marcia 1847 1890
Carico utile massimo (compreso il guidatore) 1133 1170
Peso totale a terra del veicolo 2980 3060
Versione Combi N1
Passo corto (L1) – Tetto basso (H1)
Motorizzazione Ecojet 95 Ecojet 125 – Ecojet 145 Ecojet 95 Ecojet 125 – Ecojet 145
Portata 10 q 12 q
Massa
in ordine di marcia 1837 1847 1849 1859
Carico utile massimo
(compreso il guidatore)1033 1033 1111 1111
Peso totale a terra del
veicolo2870 2880 2960 2970
214
