2017 FIAT TALENTO Kezelési és karbantartási útmutató (in Hungarian)

(3): húzzuk teljesen előre az első utasülést, ha a menetiránnyal szembefordított gyerekülést szeretnénk beszerelni, azután toljuk
az ülést teljesen hátra, kerülve a gyereküléssel történő érintkezést.
(4):menetirányba állított gyerekülésnél a gyerekülés háttámláját úgy állítsuk be, hogy az érintkezzen az üléstámlával. Minden
esetben távolítsuk el a fejtámlát arról az ülésről, amelyikre a gyerekülést felszereltük. Ezt a műveletet a gyerekülés elhelyezése
előtt végezzük el (tanulmányozzuk a "Hátsó fejtámla" bekezdést a "Jármű megismerése" fejezetben). Ne toljuk hátra a
gyerekülés előtt található ülést a sínek felénél jobban, és ne döntsük hátra a háttámlát 25°-nál nagyobb mértékben.
119

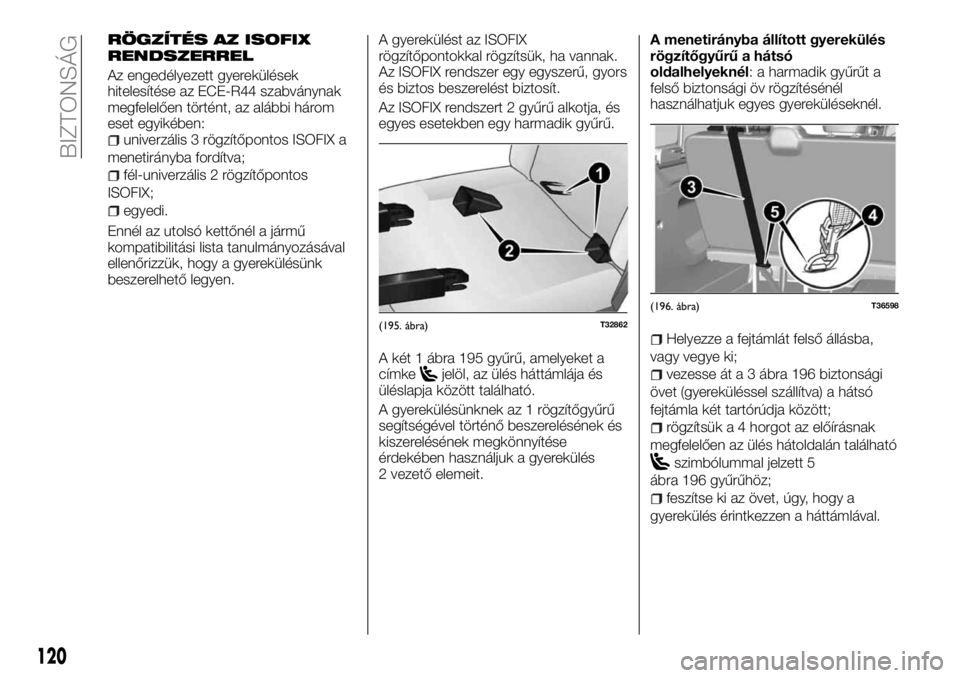

RÖGZÍTÉS AZ ISOFIX
RENDSZERREL
Az engedélyezett gyerekülések
hitelesítése az ECE-R44 szabványnak
megfelelően történt, az alábbi három
eset egyikében:
univerzális 3 rögzítőpontos ISOFIX a
menetirányba fordítva;
fél-univerzális 2 rögzítőpontos
ISOFIX;
egyedi.
Ennél az utolsó kettőnél a jármű
kompatibilitási lista tanulmányozásával
ellenőrizzük, hogy a gyerekülésünk
beszerelhető legyen.A gyerekülést az ISOFIX
rögzítőpontokkal rögzítsük, ha vannak.
Az ISOFIX rendszer egy egyszerű, gyors
és biztos beszerelést biztosít.
Az ISOFIX rendszert 2 gyűrű alkotja, és
egyes esetekben egy harmadik gyűrű.
A két 1 ábra 195 gyűrű, amelyeket a
címke
jelöl, az ülés háttámlája és
üléslapja között található.
A gyerekülésünknek az 1 rögzítőgyűrű
segítségével történő beszerelésének és
kiszerelésének megkönnyítése
érdekében használjuk a gyerekülés
2 vezető elemeit.A menetirányba állított gyerekülés
rögzítőgyűrű a hátsó
oldalhelyeknél: a harmadik gyűrűt a
felső biztonsági öv rögzítésénél
használhatjuk egyes gyereküléseknél.
Helyezze a fejtámlát felső állásba,
vagy vegye ki;
vezesse át a 3 ábra 196 biztonsági
övet (gyereküléssel szállítva) a hátsó
fejtámla két tartórúdja között;
rögzítsük a 4 horgot az előírásnak
megfelelően az ülés hátoldalán található
szimbólummal jelzett 5
ábra 196 gyűrűhöz;
feszítse ki az övet, úgy, hogy a
gyerekülés érintkezzen a háttámlával.
(195. ábra)T32862
(196. ábra)T36598
120
BIZTONSÁG

5 személyes combi
130)
Ilyen típusú gyerekülés felszerelésére nem alkalmas ülés.
ISOFIX rendszerrel rögzített gyerekülés
ISOFIX rendszerű gyerekülés beszerelésére alkalmas ülés.
A hátsó ülések egy olyan rögzítőrendszerrel rendelkeznek, amely lehetővé teszi egy univerzális ISOFIX menetirányba állított
gyerekülés beszerelését. A rögzítőpontokat a csomagtartóban találjuk, és láthatóak.
Az ISOFIX gyerekülés méretét egy betű jelöli:
A, B és B1: az 1 csoportba tartozó, menetirányba állított gyereküléseknél (9 - 18 kg között);
C: az 1 csoportba tartozó, menetiránnyal szembefordított gyereküléseknél (9 - 18 kg között);
D és E: a 0 vagy 0+ csoportba tartozó, menetiránnyal szembefordított gyereküléseknél (13 kg alatt);
F és G: a 0 csoportba tartozó bölcsők (10 kg alatt).
(197. ábra)T36642
121

A következő táblázat az érvényes jogszabályoknak megfelelően az előző ábrán található információkat ismerteti.
5 személyes combi változat
Gyerekülés típus A gyermek súlyaAz ISOFIX
gyerekülés méreteElső utasülésHátsó oldalsó
utashelyHátsó középső
utashely
Keresztbölcső
0 csoport< 10 kg-igF
X IL (1) X
G
Menetiránnyal
szembefordított
héj gyerekülés0és
0+ csoport< 13 kg-ig E X IL (2) X
Menetiránnyal
szembefordított
gyerekülés0+ és
1 csoport< 13 kg-ig, és 9 -
18 kg közöttC, D X IL (2) X
Menetirányba
állított gyerekülés
1 csoport9 - 18 kg között A, B, B1 X IUF/IL (3) X
Magasító2és
3 csoport15-25kgés22-
36 kg közöttX IUF/IL (3) X
X= ISOFIX gyerekülés felszerelésére nem alkalmas ülés.
IUF/IL= Olyan ülés, amelyik lehetővé teszi a vele felszerelt járműveknél az ISOFIX rögzítőpontok segítségével történő
«Univerzális / fél-univerzális vagy járműspecifikus» engedéllyel rendelkező gyerekülés rögzítését; ellenőrizzük a beszerelési
lehetőséget.
(1)A bölcsőt a járműhöz képest keresztben szereljük fel, és legalább két helyet foglal el. A gyermek fejének a jármű ajtajával
ellentétes oldalon kell lennie.
(2)Húzzuk teljesen előre az első utasülést, ha a menetiránnyal szembefordított gyerekülést szeretnénk beszerelni, azután toljuk
az ülést teljesen hátra, kerülve a gyereküléssel történő érintkezést.
(3)Menetirányba állított gyerekülésnél a gyerekülés háttámláját úgy állítsa be, hogy az érintkezzen az üléstámlával. Minden
esetben távolítsuk el a fejtámlát arról az ülésről, amelyikre a gyerekülést felszereltük. Ezt a műveletet a gyerekülés elhelyezése
előtt végezzük el (tanulmányozzuk a "Hátsó fejtámla" bekezdést a "Jármű megismerése" fejezetben). Ne toljuk hátra a
gyerekülés előtt található ülést a sínek felénél jobban, és ne döntsük hátra a háttámlát 25°-nál nagyobb mértékben.
122
BIZTONSÁG

6 személyes kombi
Ilyen típusú gyerekülés felszerelésére nem alkalmas ülés.
ISOFIX rendszerrel rögzített gyerekülés
ISOFIX rendszerű gyerekülés beszerelésére alkalmas ülés.
A hátsó ülések egy olyan rögzítőrendszerrel rendelkeznek, amely lehetővé teszi egy univerzális ISOFIX menetirányba állított
gyerekülés beszerelését. A rögzítőpontokat a csomagtartóban találjuk, és láthatóak.
Az ISOFIX gyerekülés méretét egy betű jelöli:
A, B és B1: az 1 csoportba tartozó, menetirányba állított gyereküléseknél (9 - 18 kg között);
C: az 1 csoportba tartozó, menetiránnyal szembefordított gyereküléseknél (9 - 18 kg között);
D és E: a 0 vagy 0+ csoportba tartozó, menetiránnyal szembefordított gyereküléseknél (13 kg alatt);
F és G: a 0 csoportba tartozó bölcsők (10 kg alatt).
(198. ábra)T36640
123

A következő táblázat az érvényes jogszabályoknak megfelelően az előző ábrán található információkat ismerteti.
6 személyes combi változat
Gyerekülés típus A gyermek súlyaAz ISOFIX
gyerekülés
méreteiElső ülés Hátsó ülés
középső utas oldalsó utasoldalsó
középső
Keresztbölcső
0 csoport< 10 kg-igF
XXXX
G
Menetiránnyal
szembefordított
héj gyerekülés0
és 0+ csoport< 13 kg-ig E X X IL (2) X
Menetiránnyal
szembefordított
gyerekülés0+ és
1 csoport< 13 kg-ig, és 9 -
18 kg közöttC
XXXX
D
Menetirányba
állított gyerekülés
1 csoport9 - 18 kg között A, B, B1 X X IUF/IL (3) X
Magasító2és
3 csoport15-25kgés22-
36 kg közöttX X IUF/IL (3) X
X= ISOFIX gyerekülés felszerelésére nem alkalmas ülés.
IUF/IL= Olyan ülés, amelyik lehetővé teszi a vele felszerelt járműveknél az ISOFIX rögzítőpontok segítségével történő
«Univerzális / fél-univerzális vagy járműspecifikus» engedéllyel rendelkező gyerekülés rögzítését; ellenőrizzük a beszerelési
lehetőséget.
(1)A bölcsőt a járműhöz képest keresztben szereljük fel, és legalább két helyet foglal el. A gyermek fejének a jármű ajtajával
ellentétes oldalon kell lennie.
(2)Húzza teljesen előre az első utasülést, ha a menetiránnyal szembefordított gyerekülést szeretné beszerelni, majd tolja az
ülést teljesen hátra, kerülve a gyereküléssel történő érintkezést.
(3)Menetirányba állított gyerekülésnél a gyerekülés háttámláját úgy állítsa be, hogy az érintkezzen az üléstámlával. Minden
esetben távolítsuk el a fejtámlát arról az ülésről, amelyikre a gyerekülést felszereltük. Ezt a műveletet a gyerekülés elhelyezése
előtt végezzük el (tanulmányozzuk a "Hátsó fejtámla" bekezdést a "Jármű megismerése" fejezetben). Ne toljuk hátra a
gyerekülés előtt található ülést a sínek felénél jobban, és ne döntsük hátra a háttámlát 25°-nál nagyobb mértékben.
124
BIZTONSÁG

Kombi / 8 személyes minibusz
Ilyen típusú gyerekülés felszerelésére nem alkalmas ülés.
ISOFIX rendszerrel rögzített gyerekülés
ISOFIX rendszerű gyerekülés beszerelésére alkalmas ülés.
A hátsó ülések egy olyan rögzítőrendszerrel rendelkeznek, amely lehetővé teszi egy univerzális ISOFIX menetirányba állított
gyerekülés beszerelését. A rögzítőpontokat a csomagtartóban találjuk, és láthatóak.
Az ISOFIX gyerekülés méretét egy betű jelöli:
A, B és B1: az 1 csoportba tartozó, menetirányba állított gyereküléseknél (9 - 18 kg között);
C: az 1 csoportba tartozó, menetiránnyal szembefordított gyereküléseknél (9 - 18 kg között);
D és E: a 0 vagy 0+ csoportba tartozó, menetiránnyal szembefordított gyereküléseknél (13 kg alatt);
F és G: a 0 csoportba tartozó bölcsők (10 kg alatt).
(199. ábra)T36641
125

A következő táblázat az érvényes jogszabályoknak megfelelően az előző ábrán található információkat ismerteti.
Combi / 8 személyes minibusz változat
Gyerekülés típus A gyermek súlyaAz ISOFIX
gyerekülés
méreteiElső utasülésHátsó ülés
második
sor
oldalülésmásodik
sor
középső
ülésharmadik
sor
oldalülésharmadik
sor
középső
ülés
Keresztbölcső
0 csoport< 10 kg-igF
X IL (1) X X X
G
Menetiránnyal
szembefordított
héj gyerekülés0
és 0+ csoport< 13 kg-ig E X IL (2) X X X
Menetiránnyal
szembefordított
gyerekülés0+ és
1 csoport< 13 kg-ig, és 9 -
18 kg közöttC, D X IL (2) X X X
Menetirányba
állított
gyerekülés
1 csoport9 - 18 kg között A, B, B1 X IUF/IL (3) X X X
Magasító2és
3 csoport15-25kgés22-
36 kg közöttX IUF/IL (3) X X X
X= ISOFIX gyerekülés felszerelésére nem alkalmas ülés.
IUF/IL= Olyan ülés, amelyik lehetővé teszi a vele felszerelt járműveknél az ISOFIX rögzítőpontok segítségével történő
«Univerzális / fél-univerzális vagy járműspecifikus» engedéllyel rendelkező gyerekülés rögzítését; ellenőrizzük a beszerelési
lehetőséget.
(1)A bölcsőt a járműhöz képest keresztben szereljük fel, és legalább két helyet foglal el. A gyermek fejének a jármű ajtajával
ellentétes oldalon kell lennie.
(2)Húzza teljesen előre az első utasülést, ha a menetiránnyal szembefordított gyerekülést szeretné beszerelni, majd tolja az
ülést teljesen hátra, kerülve a gyereküléssel történő érintkezést.
126
BIZTONSÁG
