2017 FIAT TALENTO Kezelési és karbantartási útmutató (in Hungarian)

Combi változat
(287. ábra)T36712
199

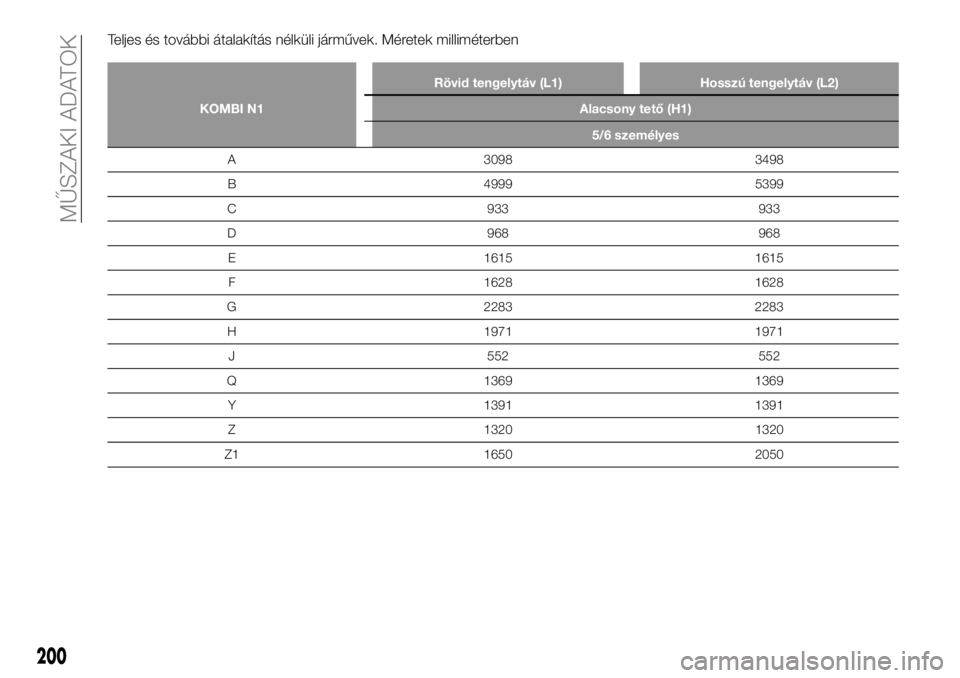

Teljes és további átalakítás nélküli járművek. Méretek milliméterben
KOMBI N1Rövid tengelytáv (L1) Hosszú tengelytáv (L2)
Alacsony tető (H1)
5/6 személyes
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
200
MŰSZAKI ADATOK

Teljes és további átalakítás nélküli járművek. Méretek milliméterben
KOMBI M1Rövid tengelytáv (L1) Hosszú tengelytáv (L2)
Alacsony tető (H1) Alacsony tető (H1)
5/6 személyes 8/9 személyes 5/6 személyes 8/9 személyes
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
201

Crew cab változat
(288. ábra)T36723
202
MŰSZAKI ADATOK

Teljes és további átalakítás nélküli járművek. Méretek milliméterben
CREW CABRövid tengelytáv (L1) Hosszú tengelytáv (L2)
Alacsony tető (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914 / 2023 2314 / 2423
203

Floor cab változat
(289. ábra)T36724
204
MŰSZAKI ADATOK

Teljes és további átalakítás nélküli járművek. Méretek milliméterben
FLOOR CABHosszú tengelytáv (L2)
Alacsony tető (H1)
A 3498
B
(kivéve a felépítmény) 5248
C 933
D (kivéve a felépítmény) 817
G 2150
H (kivéve a felépítmény) 1953
J 552
MÉRETEK FELÉPÍTMÉNNYEL
Teljes hossz (felépítménnyel) 5648
Terhelési hossz (felépítménnyel) 3100
Legnagyobb szélesség (felépítménnyel) 2150
Teljes magasság (felépítménnyel) 2700
Hátsó túlnyúlás (felépítménnyel) 1217
205

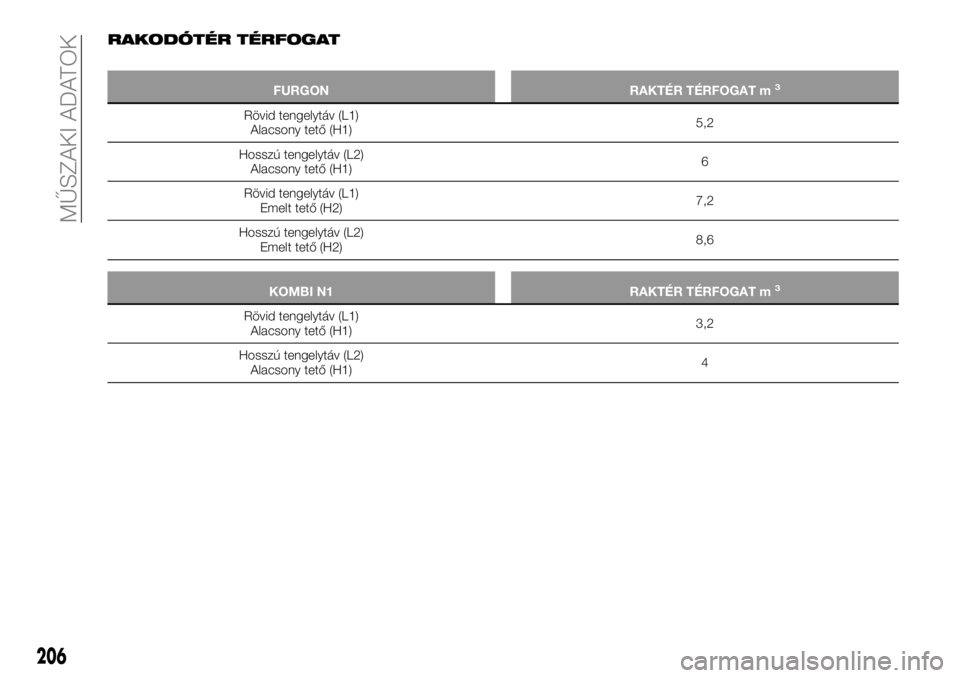

RAKODÓTÉR TÉRFOGAT
FURGON RAKTÉR TÉRFOGAT m3
Rövid tengelytáv (L1)
Alacsony tető (H1)5,2
Hosszú tengelytáv (L2)
Alacsony tető (H1)6
Rövid tengelytáv (L1)
Emelt tető (H2)7,2
Hosszú tengelytáv (L2)
Emelt tető (H2)8,6
KOMBI N1 RAKTÉR TÉRFOGAT m3
Rövid tengelytáv (L1)
Alacsony tető (H1)3,2
Hosszú tengelytáv (L2)
Alacsony tető (H1)4
206
MŰSZAKI ADATOK
