2017 FIAT FULLBACK airbag

175)N'installez pas d'accessoire qui
obstrue la vision du témoin et ne recouvrez
pas le témoin d'un autocollant. Vous ne
pourriez plus vérifier l'état de l'airbag
passager.176)Pour réduire le risque de blessures
graves, voire mortelles : tournez le
commutateur d'allumage en position LOCK
ou réglez le mode de fonctionnement sur
OFF avant d'activer le commutateur
ON/OFF d'airbag de passager avant. Le
non-respect de cette consigne pourrait
affaiblir considérablement les performances
de l'airbag. Attendez au moins
60 secondes avant d'actionner le
commutateur ON/OFF d'airbag de
passager avant après avoir mis le
commutateur d'allumage en position LOCK
ou réglé le mode de fonctionnement sur
OFF. Le système d'airbag SRS est conçu
pour retenir suffisamment de tension pour
déployer l'airbag. Retirez toujours la clé du
commutateur ON/OFF d'airbag de
passager avant, avant d'actionner ce
dernier. Le non-respect de cette consigne
peut avoir pour conséquence un mauvais
positionnement du commutateur ON/OFF
d'airbag de passager avant. Ne coupez
pas le commutateur ON/OFF d'airbag de
passager avant, à moins qu'un dispositif
de retenue pour enfants ne soit installé sur
le siège passager avant. Si le témoin de
désactivation ne s'éteint pas lorsque vous
coupez le commutateur ON/OFF d'airbag
de passager avant, n'installez pas de
dispositif de retenue pour enfants sur le
siège passager avant. Nous vous
recommandons de faire vérifier le système
par un concessionnaire Fiat. Si le témoin
de désactivation ne s'éteint pas lorsque
vous coupez le commutateur ON/OFF
d'airbag de passager avant, ne laissez
personne s'asseoir sur le siège passager
avant. Nous vous recommandons de faire
vérifier le système par un concessionnaire
Fiat.177)N'appliquez pas d'autocollants ou
d'autres objets sur le volant, le tableau de
bord dans la zone de l'airbag passager et
sur les sièges. Ne posez jamais des objets
(téléphones portables, par exemple) côté
passager du tableau de bord, car ils
pourraient interférer avec le déploiement de
l'airbag passager et blesser également
gravement les passagers.
178)Ne posez rien, et n'accrochez rien au
tableau de bord au-dessus de la boîte à
gants. Cet objet pourrait heurter et blesser
un occupant en cas de déploiement de
l'airbag.
179)Ne fixez pas d'accessoires au
pare-brise et ne les accrochez pas non
plus devant le pare-brise. Ces objets
pourraient entraver le déploiement complet
de l'airbag, ou heurter et blesser un
occupant en cas de déploiement de
l'airbag.
180)N'accrochez pas de clés
supplémentaires ou des accessoires
(objets durs, pointus ou lourds) à la clé de
contact. Ces objets pourraient empêcher
l'airbag espace genoux conducteur de se
gonfler correctement ou pourraient être
expulsés et provoquer de graves blessures
en cas de déploiement de l'airbag.
181)N'accrochez pas d'accessoires à la
partie inférieure du tableau de bord côté
conducteur. Ces objets pourraient
empêcher l'airbag espace genoux
conducteur de se gonfler correctement ou
pourraient être expulsés et provoquer de
graves blessures en cas de déploiement
de l'airbag.
147

182)Ne posez pas de colis, d'animaux
domestiques ou autres objets entre les
airbags et le conducteur ou le passager
avant. Cela pourrait affaiblir les
performances de l'airbag, ou blesser un
occupant en cas de déploiement de
l'airbag.
183)Juste après le déploiement de
l'airbag, plusieurs composants du système
d'airbag peuvent être chauds. Ne touchez
pas à ces composants. Risque de brûlure.
184)Le système d'airbag est conçu pour
fonctionner une seule fois. Une fois que les
airbags se sont déployés, ils ne
fonctionnent plus. Veillez à les remplacer
rapidement. Nous vous conseillons en
outre de faire vérifier tout le système
d'airbag par un concessionnaire Fiat.
185)Ne fixez pas d'objets rigides aux
crochets à vêtement ou aux poignées.
186)Ne posez pas votre tête, vos bras ou
vos coudes sur la portière, la vitre ou la
zone où se situe l'airbag de fenêtre afin
d'éviter de possibles blessures en cas de
gonflement de l'airbag.
187)L'airbag ne remplace pas les
ceintures de sécurité, mais renforce leur
efficacité. En outre, puisque les airbags
avant ne se déploient pas après des
collisions à basse vitesse, des collisions
latérales, des chocs arrière ou des
tonneaux, les passagers ne sont protégés
que par les ceintures de sécurité, raison
pour laquelle il convient de boucler ces
dernières à tout moment.188)Les airbags rideaux et les airbags
latéraux sont conçus pour renforcer la
sécurité assurée par les ceintures de
sécurité conducteur et passager avant lors
de certains impacts latéraux. Bouclez
toujours correctement les ceintures de
sécurité. Le conducteur et le passager
doivent toujours être correctement assis, le
dos bien droit, sans s'appuyer contre la
fenêtre ou la porte.
189)L'airbag latéral et l'airbag rideau se
gonflent avec une grande force. Le
conducteur et le passager ne doivent pas
passer leurs bras par le fenêtre, ni
s'appuyer contre la porte, ceci afin de
réduire le risque de blessures graves, voire
mortelles, en cas de déploiement de
l'airbag latéral et de l'airbag rideau.
190)Empêchez les occupants du siège
arrière de se tenir contre le dossier d'un
siège avant, ceci afin de réduire les risques
de blessures en cas de déploiement de
l'airbag latéral. Soyez particulièrement
attentif aux enfants.
191)Ne placez pas des objets près ou
devant le dossier d'un siège avant. Ils
pourraient empêcher le déploiement
correct de l'airbag latéral, et provoquer
également des blessures s'ils sont
propulsés par le déploiement de l'airbag
latéral.
192)Ne posez pas de revêtements sur les
sièges à airbags latéraux. Ne recouvrez
pas les sièges à airbags latéraux. Ils
pourraient empêcher le déploiement
correct de l'airbag latéral.193)N'accrochez ni micro (A) ni autre
dispositif ou objet autour de la partie où les
airbags rideaux (B) s'activent, par exemple
sur le pare-brise, la fenêtre de porte
latérale, les montants avant et arrière et les
poignées de toit ou de maintien. Lorsque
les airbags rideaux se déploient, le micro
ou autre dispositif ou objet serait propulsé
avec force, ou les airbags pourraient ne
pas se déployer correctement, au risque
de provoquer des blessures graves, voire
mortelles.
194)Ne laissez pas un enfant se pencher
contre ou près de la porte avant, même s'il
est assis dans un dispositif de retenue. La
tête de l'enfant ne doit pas non être
appuyée ou trop proche du logement de
l'airbag latéral et de l'airbag rideau. Cette
position pourrait être dangereuse en cas
de déploiement de l'airbag latéral et de
l'airbag rideau. Le non-respect de ces
instructions pourrait blesser gravement,
voire mortellement, l'enfant.
195)Nous vous recommandons de confier
à un concessionnaire Fiat toutes les
interventions sur et autour des airbags
latéraux et des airbags rideaux.
196)Nous vous recommandons également
de confier à un concessionnaire Fiat toute
maintenance sur ou près des composants
du SRS. Une intervention incorrecte sur les
composants ou le câble SRS pourrait
provoquer le déploiement intempestif des
airbags, ou empêcher le fonctionnement
du SRS. Ces deux situations pourraient
être à l'origine de blessures graves.
148
SÉCURITÉ

197)Ne modifiez pas le volant, l'enrouleur
des ceintures de sécurité ni d'autres
composants SRS. Par exemple, le
remplacement du volant, ou la modification
du pare-chocs avant ou de la structure de
la carrosserie pourraient réduire
considérablement les performances du
SRS et provoquer des lésions.
198)Si votre véhicule a été endommagé,
nous vous recommandons de faire vérifier
le bon fonctionnement du SRS.
199)Sur les véhicules à airbag latéral, ne
touchez pas aux sièges avant, au montant
central et à la console centrale. Ces
modifications pourraient réduire
considérablement les performances du
SRS et provoquer des lésions.
200)En cas de signes de déchirement,
rayures, fissures ou détériorations sur le
logement de l'airbag, faites vérifier le SRS
par un concessionnaire Fiat.SYSTÈMES DE
SÉCURITÉ ACTIVE
Système de servofrein (si le
véhicule en est équipé)
Le système de servofrein est un
dispositif destiné à aider les
conducteurs qui ne peuvent pas
appuyer fermement sur la pédale de
frein, par exemple en cas d'arrêt
d'urgence, et à augmenter ainsi la force
de freinage.
Si vous appuyez brusquement sur la
pédale de frein, les freins s'engagent
avec plus de force que d'habitude.
201)
REMARQUE Dès que le système de
servofrein est opérationnel, il maintient
une force de freinage importante,
même si vous relâchez légèrement la
pédale de frein. Pour désactiver le
servofrein, enlevez complètement le
pied de la pédale de frein.
REMARQUE En cas d'activation du
système de servofrein pendant la
conduite, vous pourriez ressentir une
certaine résistance au niveau de la
pédale de frein, la pédale peut
s'enfoncer par à-coups en faisant un
bruit de fonctionnement, ou la
carrosserie et le volant peuvent vibrer.
Ces phénomènes se produisent lorsque
le système de servofrein fonctionne
normalement. Il ne s'agit nullement d'unsigne de dysfonctionnement. Continuez
à appuyer sur la pédale de frein.
REMARQUE Le système de servofrein
ne fonctionne pas nécessairement
lorsque le témoin d'arrêt du système de
contrôle électronique de stabilité (ESC)
est allumé.
Système de signalisation d'arrêt
d'urgence (si le véhicule en est
équipé)
Ce dispositif a pour mission de réduire
la possibilité de collisions par l'arrière,
en faisant clignoter rapidement et
automatiquement les feux de détresse,
pour avertir les véhicules approchant de
l'arrière que vous devez freiner
brusquement. Lorsque le système de
freinage d'urgence fonctionne, le
témoin des feux de détresse se met à
clignoter également rapidement au
tableau de bord.
REMARQUE Condition d'activation du
système de freinage d'urgence >
S'active quand toutes les conditions
suivantes sont réunies.
Le véhicule roule à environ 55 km/h
ou plus.
La pédale de frein est enfoncée, et le
système détecte qu'il s'agit d'un
freinage brusque, sur la base de la
décélération du véhicule et de l'état de
fonctionnement du système
antiblocage des roues (ABS).
149

337)Si un fusible de protection général
des systèmes de sécurité (système airbag,
système de freinage), des systèmes
d'alimentation (système moteur, système
de transmission) ou du système de
direction grille, contactez un
concessionnaire Fiat.
ATTENTION
179)S’il est nécessaire de laver le
compartiment moteur, veillez à ce que le jet
d’eau n’atteigne pas le boîtier de fusibles ni
le moteurs des essuie-glaces.

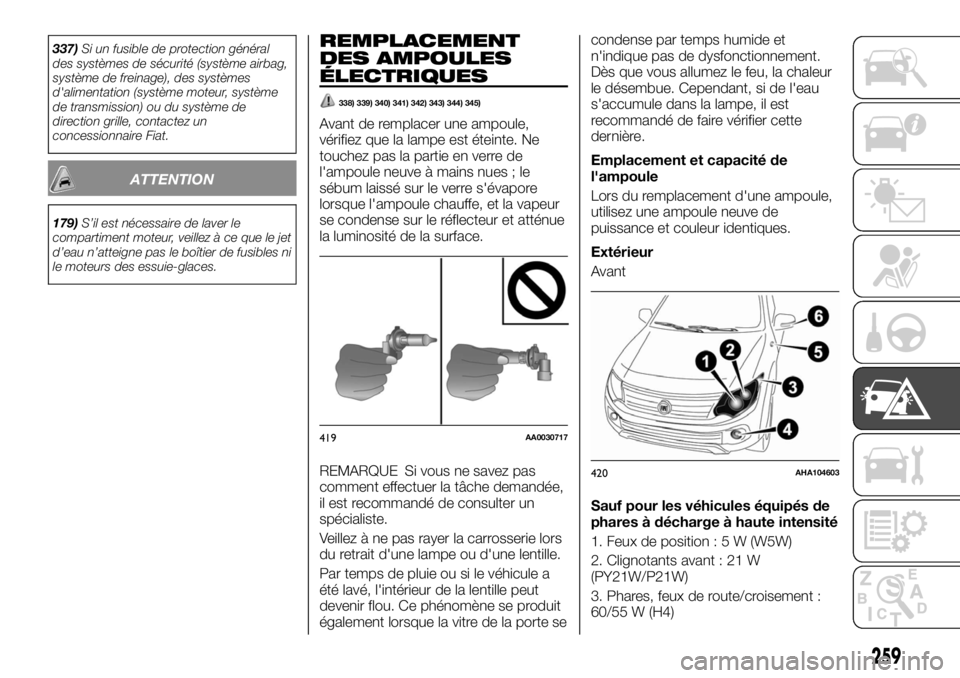

REMPLACEMENT
DES AMPOULES
ÉLECTRIQUES
338) 339) 340) 341) 342) 343) 344) 345)
Avant de remplacer une ampoule,
vérifiez que la lampe est éteinte. Ne
touchez pas la partie en verre de
l'ampoule neuve à mains nues ; le
sébum laissé sur le verre s'évapore
lorsque l'ampoule chauffe, et la vapeur
se condense sur le réflecteur et atténue
la luminosité de la surface.
REMARQUE Si vous ne savez pas
comment effectuer la tâche demandée,
il est recommandé de consulter un
spécialiste.
Veillez à ne pas rayer la carrosserie lors
du retrait d'une lampe ou d'une lentille.
Par temps de pluie ou si le véhicule a
été lavé, l'intérieur de la lentille peut
devenir flou. Ce phénomène se produit
également lorsque la vitre de la porte secondense par temps humide et
n'indique pas de dysfonctionnement.
Dès que vous allumez le feu, la chaleur
le désembue. Cependant, si de l'eau
s'accumule dans la lampe, il est
recommandé de faire vérifier cette
dernière.
Emplacement et capacité de
l'ampoule
Lors du remplacement d'une ampoule,
utilisez une ampoule neuve de
puissance et couleur identiques.
Extérieur
Avant
Sauf pour les véhicules équipés de
phares à décharge à haute intensité
1. Feux de position:5W(W5W)
2. Clignotants avant : 21 W
(PY21W/P21W)
3. Phares, feux de route/croisement :
60/55 W (H4)
419AA0030717
420AHA104603
259

INDEX
ALPHABETIQUE
À .........2
Afficheur multi-informations......97
Airbag du système de retenue
supplémentaire............138
Airbags latéraux.............143
Aire à bagages...............82
Allume-cigares...............86
Anti-démarrage électronique......14
Appuie-tête.................40
Attelage de remorque..........83
Avertisseur de franchissement de
ligne...................214
Batterie..................285
Blocage de différentiel arrière.....192
Blocage du volant.............42
Boîte automatique............174
Caméra de recul............217
Capacités de remplissage.......319
Caractéristiques du moteur......303
Cargaisons.................82
Catalyseur.................278
Ceintures de sécurité
Utilisation...............118
Cendrier...................86
Changements / modifications du
véhicule..................5
Chauffage/Climatisation manuelle . . .63Choix du carburant............92
Clés......................13
Commande de fenêtre électrique . . .76
Comment changer un pneumatique
.238
Commutateur d'avertisseur sonore
.43
Commutateur d'essuie-glace et de
lave-glace................56
Commutateur de désembuage de
lunette arrière..............74
Commutateur de réglage des
phares..................51
Commutateur des feux
antibrouillard...............52
Commutateur des feux de détresse . .52
Commutateur du combiné de
phares et des feux de
route/croisement............48
Commutateur du moteur........26
Compartiment moteur..........80
Conduite économique.........157
Conduite en mode 4 roues
motrices................195
Conseils importants pour
l'utilisation de la climatisation....73
Consommation de carburant.....325
Contacteur d'allumage..........26
Convertisseur catalytique........79
Crochet pratique..............90
Démarrage d'urgence.........230
Démarrage et arrêt du moteur. . . .164Dimensions du véhicule........305
Dispositif de retenue pour enfants . .123
Éclairage intérieur.............54
Éléments fusibles............250
Émissions.................325
Entretien général............288
Era Glonass................223
Espaces de rangement.........87
Étiquetage du véhicule.........301
Étiquette avec le numéro de clé....13
Fenêtre...................76
Feux extérieurs...............48
Filtre à particules diesel.........79
Fluides et lubrifiants...........322
Fonctionnement dans des
conditions de conduites
défavorables..............249
Fonctionnement du
turbocompresseur..........168
Fonctions intérieures...........85
Frein de stationnement.........162
Fusibles..................251
Hayon....................33
Horloge numérique............87
Huile moteur...............278
Index graphique...............9
Instruments.................97
Levier des clignotants..........51
Limiteur de vitesse............207
Liquide d'embrayage..........283
lire attentivement
