2017 FIAT FULLBACK Manual de Empleo y Cuidado (in Spanish)

Modelo/número de motor
El modelo y el número de motor están
estampados en el bloque de cilindros
del motor como se muestra en las
ilustraciones.
474AHA101426
295

ESPECIFICACIONES DEL MOTOR
Motor diésel 2.4 150 CV (4N15)
Modelo de motor 4N15
Tipo de motor Euro5—Euro6
Nº. de cilindros 4 en línea
Cilindrada total 2.442 cc
Diámetro 86,0 mm
Carrera 105,1 mm
Árbol de levas Doble en culata
Preparación de la mezcla Inyección directa electrónica
Potencia máxima (neta CEE) 113 kW/ 3.500 rpm
Par máximo (neto CEE) 380 Nm/ 1.500~2.500 rpm
296
ESPECIFICACIONES TÉCNICAS

Motor diésel 2.4 180 CV 4WD (4N15)
Modelo de motor 4N15
Tipo de motor Euro5—Euro6
Nº. de cilindros 4 en línea
Cilindrada total 2.442 cc
Diámetro 86,0 mm
Carrera 105,1 mm
Árbol de levas Doble en culata
Preparación de la mezcla Inyección directa electrónica
Potencia máxima (neta CEE)
133 kW/3.500 rpm
(*)
Par máximo (neto CEE)
430 Nm/2.500 rpm(*)
(*) Vehículos con motor de alta potencia
392)
ADVERTENCIA
392)Pueden producirse fallos de funcionamiento con riesgo de incendios si las modificaciones o las reparaciones del sistema de suministro
de combustible no se llevan a cabo correctamente o no se tienen en cuenta las especificaciones técnicas del sistema.
297

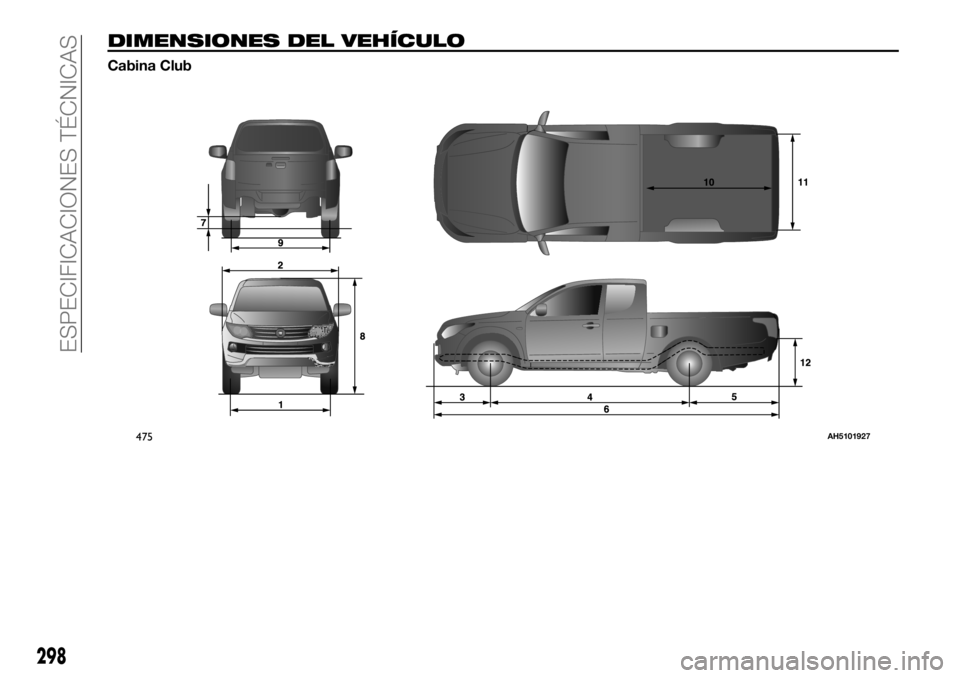

DIMENSIONES DEL VEHÍCULO
Cabina Club
475AH5101927
298
ESPECIFICACIONES TÉCNICAS

Referencia Longitud
1 Vía delantera 1.520 mm
2 Anchura total
1.785 mm, 1.815 mm
(*1)
3 Voladizo delantero 865 mm
4 Distancia entre ejes 3.000 mm
5 Voladizo traseroSin parachoques trasero 1.330 mm
Con parachoques trasero 1.410 mm
6 Longitud totalSin parachoques trasero 5.195 mm
Con parachoques trasero 5.275 mm
7 Luz libre (en vacío)
200 mm, 205 mm
(*1)
8 Altura total (en vacío)
1.775 mm, 1.780 mm(*1)
9 Vía trasera 1.515 mm
10 Longitud de la caja 1.850 mm
11 Anchura de la caja 1.470 mm
12 Altura de la caja
845 mm, 850 mm
(*1)
(*1) Vehículos con guardabarros ancho
La longitud y altura total del vehículo pueden variar según el equipamiento instalado.
Radio de giro mínimo
Carrocería 6,3 m
Rueda 5,9 m
299

Doble cabina
476AH5102328
300
ESPECIFICACIONES TÉCNICAS

Referencia Longitud
1 Vía delantera 1.520 mm
2 Anchura total
1.785 mm, 1.815 mm
(*)
3 Voladizo delantero 865 mm
4 Distancia entre ejes 3.000 mm
5 Voladizo traseroSin parachoques trasero 1.340 mm
Con parachoques trasero 1.420 mm
6 Longitud totalSin parachoques trasero 5.205 mm
Con parachoques trasero 5.285 mm
7 Luz libre (en vacío)
200 mm, 205 mm
(*)
8 Altura total (en vacío)
1.775 mm, 1.780 mm(*)
9 Vía trasera 1.515 mm
10 Longitud de la caja 1.520 mm
11 Anchura de la caja 1.470 mm
12 Altura de la caja
845 mm, 850 mm
(*)
(*) Vehículos con guardabarros ancho
Radio de giro mínimo
Carrocería 6,3 m
Rueda 5,9 m
301

Cabina simple
477AH5101914
302
ESPECIFICACIONES TÉCNICAS
