2017 FIAT FIORINO ESP

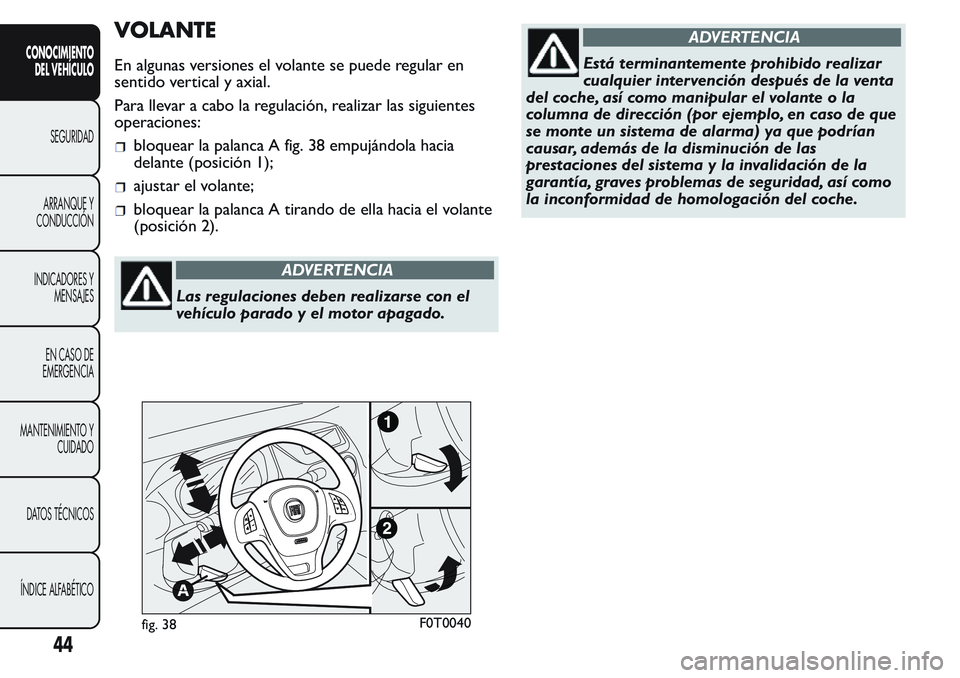

VOLANTE
En algunas versiones el volante se puede regular en
sentido vertical y axial.
Para llevar a cabo la regulación, realizar las siguientes
operaciones:
bloquear la palanca A fig. 38 empujándola hacia
delante (posición 1);
ajustar el volante;
bloquear la palanca A tirando de ella hacia el volante
(posición 2).
ADVERTENCIA
Las regulaciones deben realizarse con el
vehículo parado y el motor apagado.
ADVERTENCIA
Está terminantemente prohibido realizar
cualquier intervención después de la venta
del coche, así como manipular el volante o la
columna de dirección (por ejemplo, en caso de que
se monte un sistema de alarma) ya que podrían
causar, además de la disminución de las
prestaciones del sistema y la invalidación de la
garantía, graves problemas de seguridad, así como
la inconformidad de homologación del coche.
fig. 38F0T0040
44
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

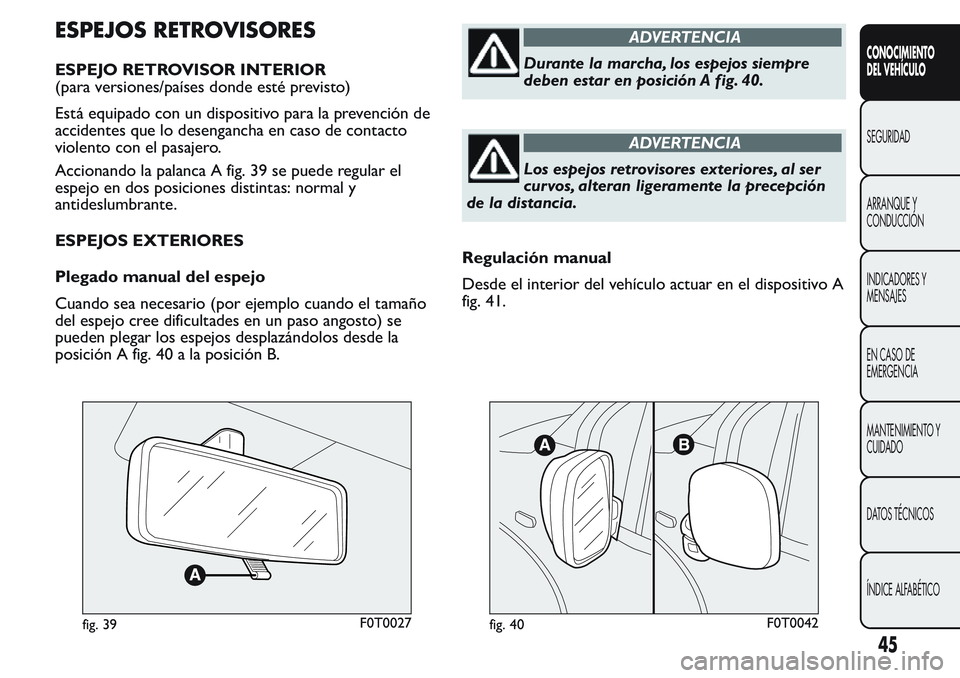

ESPEJOS RETROVISORES
ESPEJO RETROVISOR INTERIOR
(para versiones/países donde esté previsto)
Está equipado con un dispositivo para la prevención de
accidentes que lo desengancha en caso de contacto
violento con el pasajero.
Accionando la palanca A fig. 39 se puede regular el
espejo en dos posiciones distintas: normal y
antideslumbrante.
ESPEJOS EXTERIORES
Plegado manual del espejo
Cuando sea necesario (por ejemplo cuando el tamaño
del espejo cree dificultades en un paso angosto) se
pueden plegar los espejos desplazándolos desde la
posición A fig. 40 a la posición B.
ADVERTENCIA
Durante la marcha, los espejos siempre
deben estar en posición A fig. 40.
ADVERTENCIA
Los espejos retrovisores exteriores, al ser
curvos, alteran ligeramente la precepción
de la distancia.
Regulación manual
Desde el interior del vehículo actuar en el dispositivo A
fig. 41.
fig. 39F0T0027fig. 40F0T0042
45
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

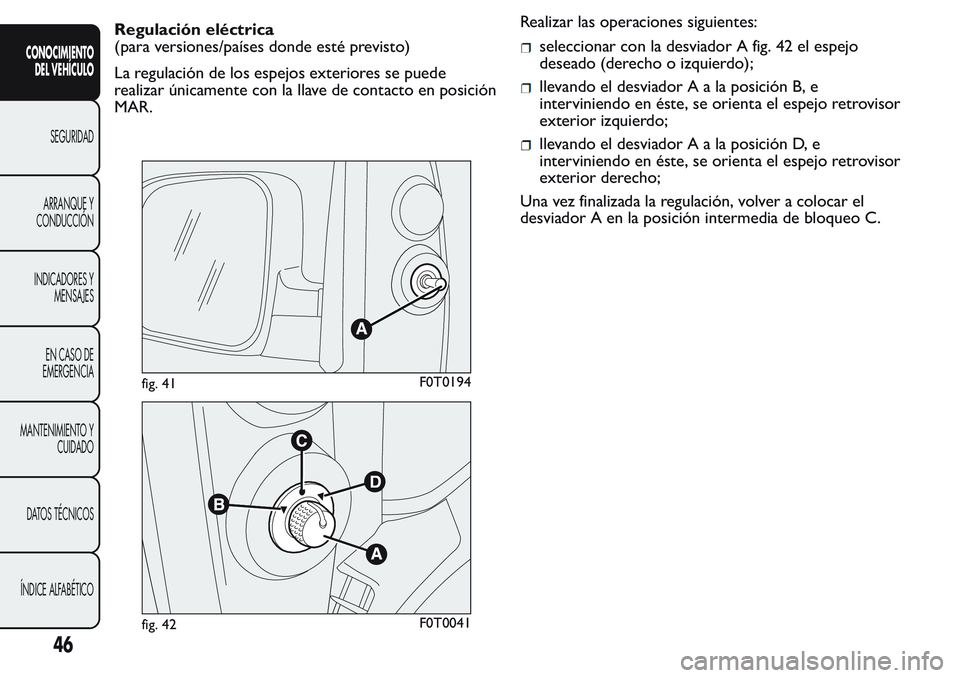

Regulación eléctrica
(para versiones/países donde esté previsto)
La regulación de los espejos exteriores se puede
realizar únicamente con la llave de contacto en posición
MAR.Realizar las operaciones siguientes:
seleccionar con la desviador A fig. 42 el espejo
deseado (derecho o izquierdo);
llevando el desviadorAalaposición B, e
interviniendo en éste, se orienta el espejo retrovisor
exterior izquierdo;
llevando el desviadorAalaposición D, e
interviniendo en éste, se orienta el espejo retrovisor
exterior derecho;
Una vez finalizada la regulación, volver a colocar el
desviador A en la posición intermedia de bloqueo C.
fig. 41F0T0194
fig. 42F0T0041
46
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

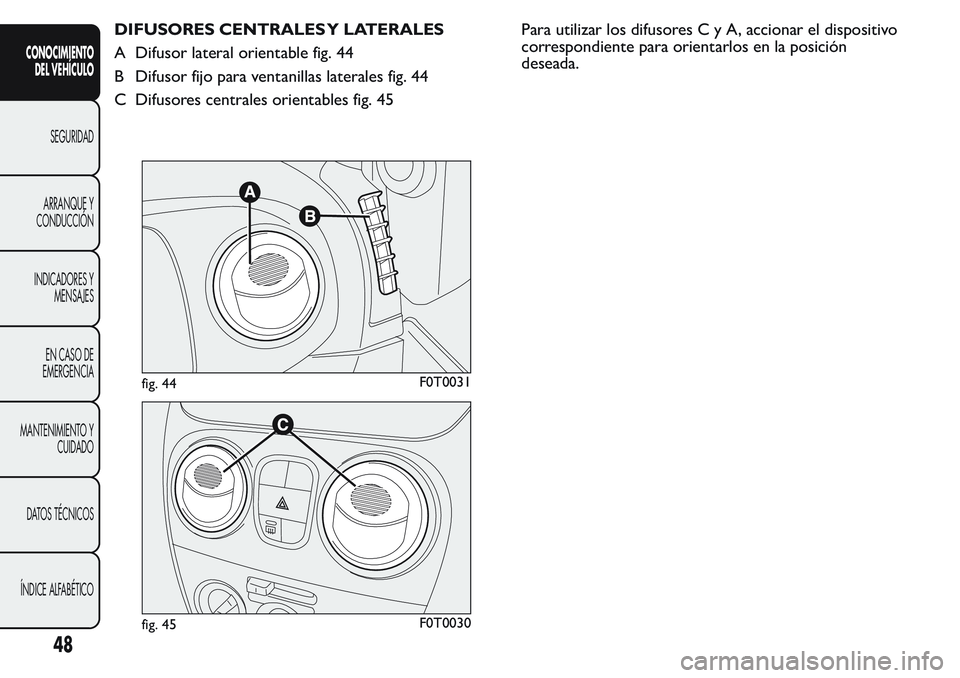

DIFUSORES CENTRALES Y LATERALES
A Difusor lateral orientable fig. 44
B Difusor fijo para ventanillas laterales fig. 44
C Difusores centrales orientables fig. 45Para utilizar los difusoresCyA,accionar el dispositivo
correspondiente para orientarlos en la posición
deseada.
fig. 44F0T0031
fig. 45F0T0030
48
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

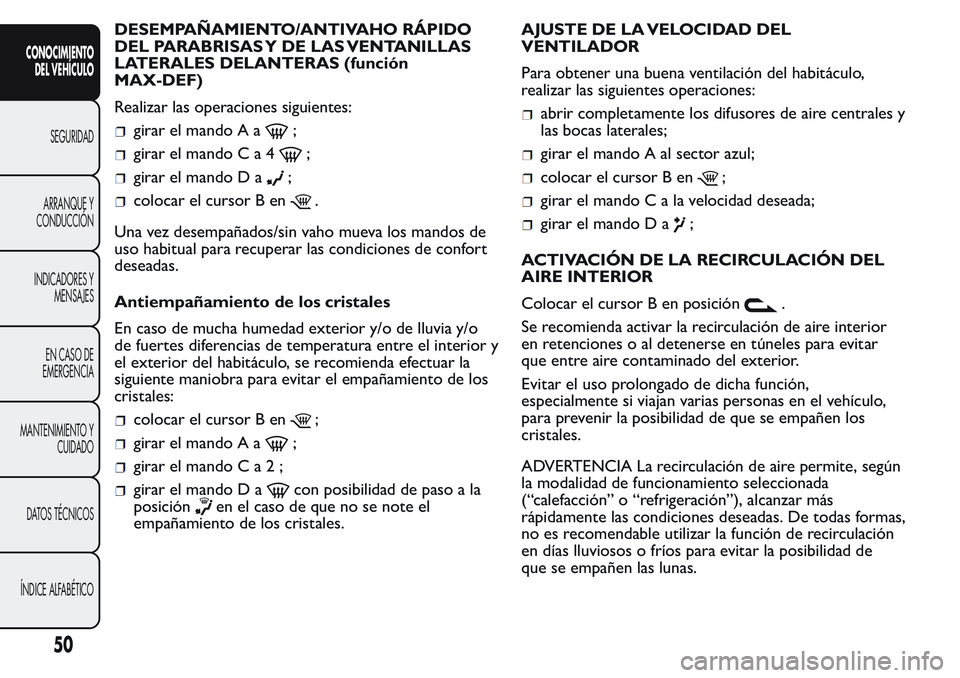

DESEMPAÑAMIENTO/ANTIVAHO RÁPIDO
DEL PARABRISAS Y DE LAS VENTANILLAS
LATERALES DELANTERAS (función
MAX-DEF)
Realizar las operaciones siguientes:
girar el mando A a;
girar el mandoCa4;
girar el mando D a;
colocar el cursor B en.
Una vez desempañados/sin vaho mueva los mandos de
uso habitual para recuperar las condiciones de confort
deseadas.
Antiempañamiento de los cristales
En caso de mucha humedad exterior y/o de lluvia y/o
de fuertes diferencias de temperatura entre el interior y
el exterior del habitáculo, se recomienda efectuar la
siguiente maniobra para evitar el empañamiento de los
cristales:
colocar el cursor B en;
girar el mando A a;
girar el mandoCa2;
girar el mando D acon posibilidad de paso a la
posición
en el caso de que no se note el
empañamiento de los cristales.AJUSTE DE LA VELOCIDAD DEL
VENTILADOR
Para obtener una buena ventilación del habitáculo,
realizar las siguientes operaciones:
abrir completamente los difusores de aire centrales y
las bocas laterales;
girar el mando A al sector azul;
colocar el cursor B en;
girar el mandoCalavelocidad deseada;
girar el mando D a;
ACTIVACIÓN DE LA RECIRCULACIÓN DEL
AIRE INTERIOR
Colocar el cursor B en posición
.
Se recomienda activar la recirculación de aire interior
en retenciones o al detenerse en túneles para evitar
que entre aire contaminado del exterior.
Evitar el uso prolongado de dicha función,
especialmente si viajan varias personas en el vehículo,
para prevenir la posibilidad de que se empañen los
cristales.
ADVERTENCIA La recirculación de aire permite, según
la modalidad de funcionamiento seleccionada
(“calefacción” o “refrigeración”), alcanzar más
rápidamente las condiciones deseadas. De todas formas,
no es recomendable utilizar la función de recirculación
en días lluviosos o fríos para evitar la posibilidad de
que se empañen las lunas.
50
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

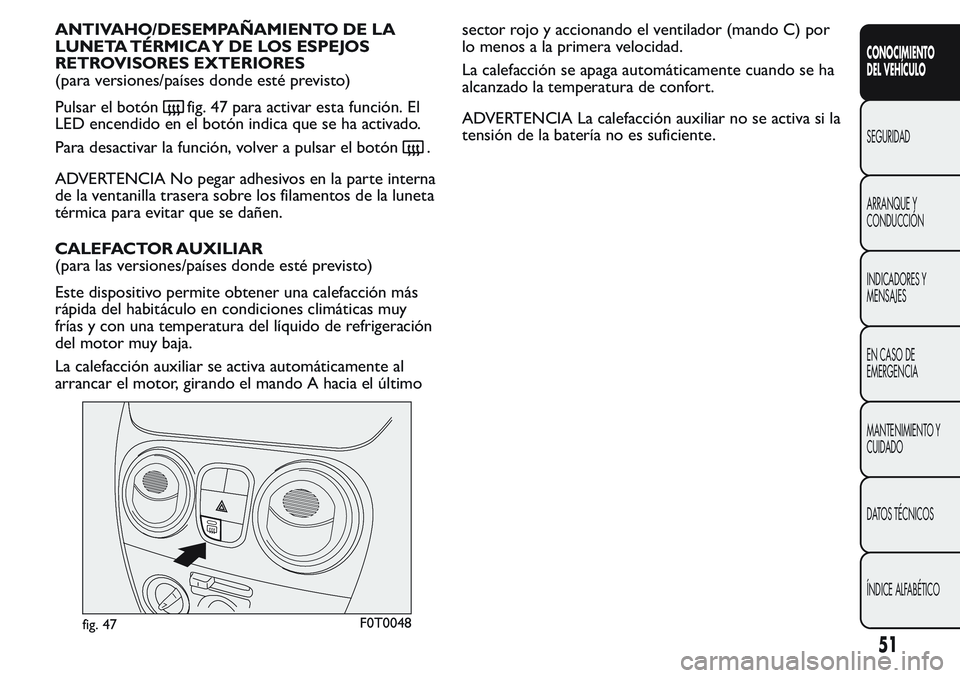

ANTIVAHO/DESEMPAÑAMIENTO DE LA
LUNETA TÉRMICA Y DE LOS ESPEJOS
RETROVISORES EXTERIORES
(para versiones/países donde esté previsto)
Pulsar el botón
fig. 47 para activar esta función. El
LED encendido en el botón indica que se ha activado.
Para desactivar la función, volver a pulsar el botón
.
ADVERTENCIA No pegar adhesivos en la parte interna
de la ventanilla trasera sobre los filamentos de la luneta
térmica para evitar que se dañen.
CALEFACTOR AUXILIAR
(para las versiones/países donde esté previsto)
Este dispositivo permite obtener una calefacción más
rápida del habitáculo en condiciones climáticas muy
frías y con una temperatura del líquido de refrigeración
del motor muy baja.
La calefacción auxiliar se activa automáticamente al
arrancar el motor, girando el mando A hacia el últimosector rojo y accionando el ventilador (mando C) por
lo menos a la primera velocidad.
La calefacción se apaga automáticamente cuando se ha
alcanzado la temperatura de confort.
ADVERTENCIA La calefacción auxiliar no se activa si la
tensión de la batería no es suficiente.
fig. 47F0T0048
51
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

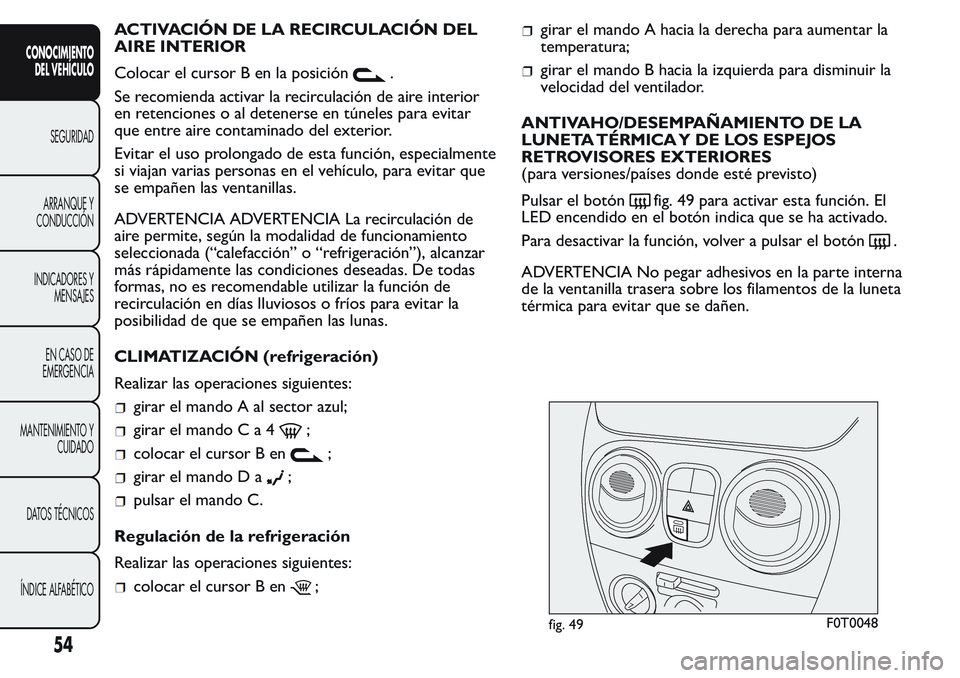

ACTIVACIÓN DE LA RECIRCULACIÓN DEL
AIRE INTERIOR
Colocar el cursor B en la posición
.
Se recomienda activar la recirculación de aire interior
en retenciones o al detenerse en túneles para evitar
que entre aire contaminado del exterior.
Evitar el uso prolongado de esta función, especialmente
si viajan varias personas en el vehículo, para evitar que
se empañen las ventanillas.
ADVERTENCIA ADVERTENCIA La recirculación de
aire permite, según la modalidad de funcionamiento
seleccionada (“calefacción” o “refrigeración”), alcanzar
más rápidamente las condiciones deseadas. De todas
formas, no es recomendable utilizar la función de
recirculación en días lluviosos o fríos para evitar la
posibilidad de que se empañen las lunas.
CLIMATIZACIÓN (refrigeración)
Realizar las operaciones siguientes:
girar el mando A al sector azul;
girar el mandoCa4;
colocar el cursor B en;
girar el mando D a;
pulsar el mando C.
Regulación de la refrigeración
Realizar las operaciones siguientes:
colocar el cursor B en;
girar el mando A hacia la derecha para aumentar la
temperatura;
girar el mando B hacia la izquierda para disminuir la
velocidad del ventilador.
ANTIVAHO/DESEMPAÑAMIENTO DE LA
LUNETA TÉRMICA Y DE LOS ESPEJOS
RETROVISORES EXTERIORES
(para versiones/países donde esté previsto)
Pulsar el botón
fig. 49 para activar esta función. El
LED encendido en el botón indica que se ha activado.
Para desactivar la función, volver a pulsar el botón
.
ADVERTENCIA No pegar adhesivos en la parte interna
de la ventanilla trasera sobre los filamentos de la luneta
térmica para evitar que se dañen.
fig. 49F0T0048
54
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

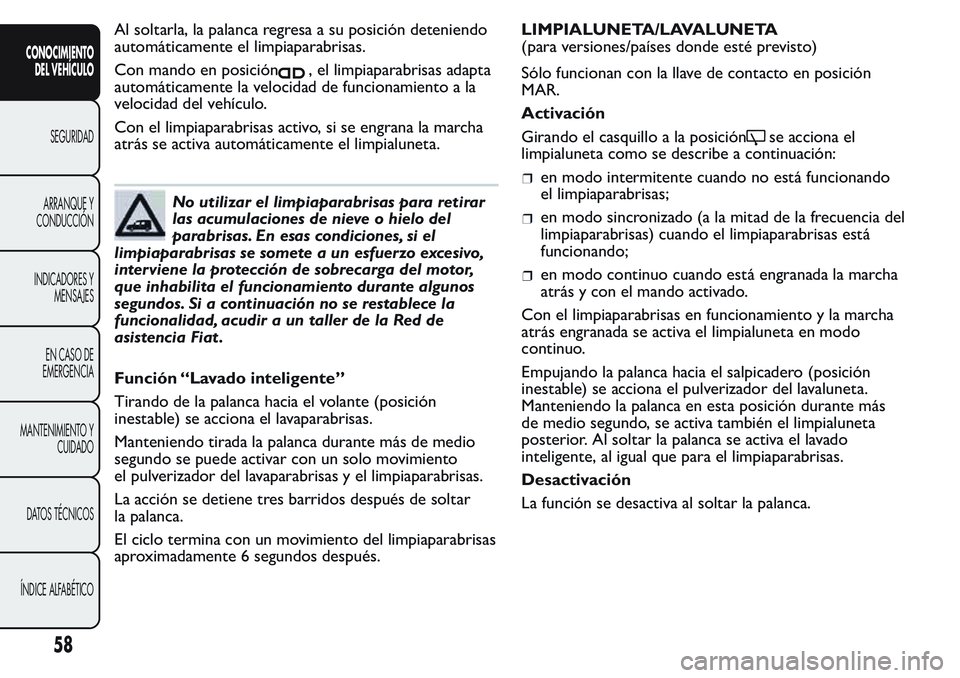

Al soltarla, la palanca regresa a su posición deteniendo
automáticamente el limpiaparabrisas.
Con mando en posición
, el limpiaparabrisas adapta
automáticamente la velocidad de funcionamiento a la
velocidad del vehículo.
Con el limpiaparabrisas activo, si se engrana la marcha
atrás se activa automáticamente el limpialuneta.
No utilizar el limpiaparabrisas para retirar
las acumulaciones de nieve o hielo del
parabrisas. En esas condiciones, si el
limpiaparabrisas se somete a un esfuerzo excesivo,
interviene la protección de sobrecarga del motor,
que inhabilita el funcionamiento durante algunos
segundos. Si a continuación no se restablece la
funcionalidad, acudir a un taller de la Red de
asistencia Fiat .
Función “Lavado inteligente”
Tirando de la palanca hacia el volante (posición
inestable) se acciona el lavaparabrisas.
Manteniendo tirada la palanca durante más de medio
segundo se puede activar con un solo movimiento
el pulverizador del lavaparabrisas y el limpiaparabrisas.
La acción se detiene tres barridos después de soltar
la palanca.
El ciclo termina con un movimiento del limpiaparabrisas
aproximadamente 6 segundos después.LIMPIALUNETA/LAVALUNETA
(para versiones/países donde esté previsto)
Sólo funcionan con la llave de contacto en posición
MAR.
Activación
Girando el casquillo a la posición
se acciona el
limpialuneta como se describe a continuación:
en modo intermitente cuando no está funcionando
el limpiaparabrisas;
en modo sincronizado (a la mitad de la frecuencia del
limpiaparabrisas) cuando el limpiaparabrisas está
funcionando;
en modo continuo cuando está engranada la marcha
atrás y con el mando activado.
Con el limpiaparabrisas en funcionamiento y la marcha
atrás engranada se activa el limpialuneta en modo
continuo.
Empujando la palanca hacia el salpicadero (posición
inestable) se acciona el pulverizador del lavaluneta.
Manteniendo la palanca en esta posición durante más
de medio segundo, se activa también el limpialuneta
posterior. Al soltar la palanca se activa el lavado
inteligente, al igual que para el limpiaparabrisas.
Desactivación
La función se desactiva al soltar la palanca.
