2017 FIAT 500X systém

Kontrolka Význam
SYSTÉM ESC
Zásah systému ESC
Zásah systému je signalizován blikáním kontrolky: kontrolka tak řidiče informuje o kritickém stavu stability a
přilnavosti k jízdnímu povrchu.
Závada systému ESC
Jestliže kontrolka nezhasne nebo zůstane svítit s motorem v chodu, znamená to, že byla zjištěna závada
systému ESC. Obraťte se co nejdříve autorizovaný servis Fiat.
Závada systému Hill Holder Control
Rozsvícení kontrolky a zobrazení příslušného upozornění na displeji znamená závadu systému Hill Hold
Control. Obraťte se co nejdříve autorizovaný servis Fiat.
ČÁSTEČNÉ / ÚPLNÉ VYPNUTÍ AKTIVNÍCH BEZPEČNOSTNÍCH SYSTÉMŮ
Rozsvícení kontrolky signalizuje, že některé bezpečnostní systémy jsou částečně vypnuté určitým zásahem
řidiče.
ZADNÍ SVÍTILNA DO MLHY
Kontrolka se rozsvítí při zapnutí zadní svítilny do mlhy.
ZÁVADA ELEKTRICKÉ PARKOVACÍ BRZDY
Kontrolka se rozsvítí při závadě elektrické parkovací brzdy. Obraťte se co nejdříve autorizovaný servis Fiat.
30)
POZOR
30)Se systémem v poruše a při prudkém zabrzdění se mohou zablokovat zadní kola a vozidlo se může dostat do smyku.
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
PORUCHA SYSTÉMU EOBD / VSTŘIKOVÁNÍ
Za normálního stavu: přepnutím zapalování na MAR se kontrolka rozsvítí, ale po naskočení motoru musí
zhasnout. Funkčnost kontrolky mohou příslušným přístrojem zkontrolovat i příslušníci dopravní policie. V
každém případě postupujte podle platných předpisů v dané zemi.
13)
Závada systému vstřikování
Jestliže zůstane kontrolka svítit nebo se rozsvítí za jízdy, znamená to, že vstřikovací soustava nefunguje
správně. Nepřerušovaným svícením kontrolka signalizuje závadu v systému přívodu paliva/zapalování, která
by mohla způsobit zvýšení emisí ve výfuku, ztrátu výkonu, špatnou ovladatelnost vozidla a zvýšenou
spotřebu paliva. U některých verzí se na displeji zobrazí příslušné upozornění. Kontrolka zhasne po
odstranění závady, která nicméně zůstane uložena v paměti soustavy. V tomto stavu můžete pokračovat v
jízdě, ale nevystavujte motor velké zátěži a nejezděte vysokou rychlostí. Delší používání vozidla s trvale
rozsvícenou kontrolkou může způsobit vážné závady. Vyhledejte co nejdříve autorizovaný servis Fiat.
Poškození katalyzátoru
Jestliže se kontrolka rozbliká, znamená případnou závadu katalyzátoru. Uvolněte pedál akcelerace a
snižujte otáčky motoru, dokud nepřestane kontrolka blikat. Pokračujte v jízdě pomalou rychlostí, snažte se
vyvarovat stavů, jež by způsobily rozblikání kontrolky, a co nejdříve se obraťte na autorizovaný servis Fiat.
POZOR
13)Pokud se po zapnutí zapalování na MAR kontrolkanerozsvítí, rozsvítí se či se rozbliká za jízdy (u některých verzí spolu se zobrazením
upozornění na displeji), obraťte se co nejdříve na autorizovaný servis Fiat.
53

Kontrolka Význam
SYSTÉM LANE ASSIST
Kontrolka svítí takto:
Kontrolka svítí nepřerušovaně (bílá barva):signalizuje, že je systém aktivní, ale nedetekoval hranice jízdního
pruhu (čáry jsou pruhu jsou vyznačeny šedou barvou).
Kontrolka bliká (žlutá):signalizuje, že se vozidlo blíží k čáře jízdního pruhu a chce ji přejet.
Kontrolka svítí nepřerušovaně (zelená barva):signalizuje, že je systém detekoval hranice obou jízdních
pruhů. Systém zapůsobí na volant při nevyžádaném přejetí jízdního pruhu.
PŘEDEHŘEV SVÍČEK (dieselové verze)
Přepnutím zapalování na MAR se kontrolka rozsvítí a zhasne, jakmile se svíčky nažhaví na přednastavenou
teplotu. Motor je možné nastartovat ihned po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může svícení kontrolky trvat téměř nepostřehnutelnou dobu.
ZÁVADA ŽHAVENÍ SVÍČEK (dieselové verze)
Blikání kontrolky znamená závodu soustavy předžhavení svíček. V takovém případě se co nejdříve obraťte
na autorizovaný servis Fiat.
FULL BRAKE CONTROL OFF
Kontrolka se rozsvítí při deaktivaci systému Full Brake Control řidičem nebo automatické deaktivaci
způsobené dočasnou závadou systému. Obraťte se co nejdříve autorizovaný servis Fiat.
54
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
PRAVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového přepínače směrových světel nahoru nebo - spolu s levým
ukazatelem - stiskem tlačítka výstražných světel.
ČINNOST SYSTÉMU START&STOP
Rozsvítí se symbol na znamení, že motor se vypnul zásahem systému Start&Stop.
Aktivace: symbol se rozsvítí při aktivaci systému; v takovém případě zhasne kontrolka v tlačítku.
Deaktivace: deaktivace systému Start&Stop je signalizována upozorněním na displeji; v takovém případě
svítí kontrolka v tlačítku.
DÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových světlometů.
SYMBOLY ZOBRAZOVANÉ NA DISPLEJI
Symbol Význam
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Symbol se spolu s upozorněním na displeji rozsvítí při nedostatečném tlaku motorového oleje.
15)
UPOZORNĚNÍ Nejezděte s vozidlem, dokud nebude závada odstraněna. Rozsvícení symbolu neudává
množství oleje v motoru: to je nutno vždy zkontrolovat manuálně.
PORUCHA SYSTÉMU AIRBAGŮ
Rozsvícení symbolu signalizuje závadu v airbagové soustavě. Obraťte se co nejdříve autorizovaný servis
Fiat.
56
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
PORUCHA ALTERNÁTORU
Rozsvícení symbolu za chodu motoru signalizuje závadu alternátoru. Obraťte se co nejdříve autorizovaný
servis Fiat.
NEDOVŘENÉ DVEŘE
Symbol se rozsvítí, jestliže nejsou správně zavřené některé dveře. Pokud jsou dveře vozidla otevřené za
jízdy, ozve se zvuková výstraha. Zamkněte řádně dveře.
ZÁVADA SYSTÉMU CITY BRAKE CONTROL
Symboly se rozsvítí (spolu s hlášením na displeji) při závadě systému Full Brake Control. Obraťte se co
nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU LANE ASSIST
Symbol se rozsvítí při trvalé závadě systému Lane Assist. Obraťte se co nejdříve autorizovaný servis Fiat.
58
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

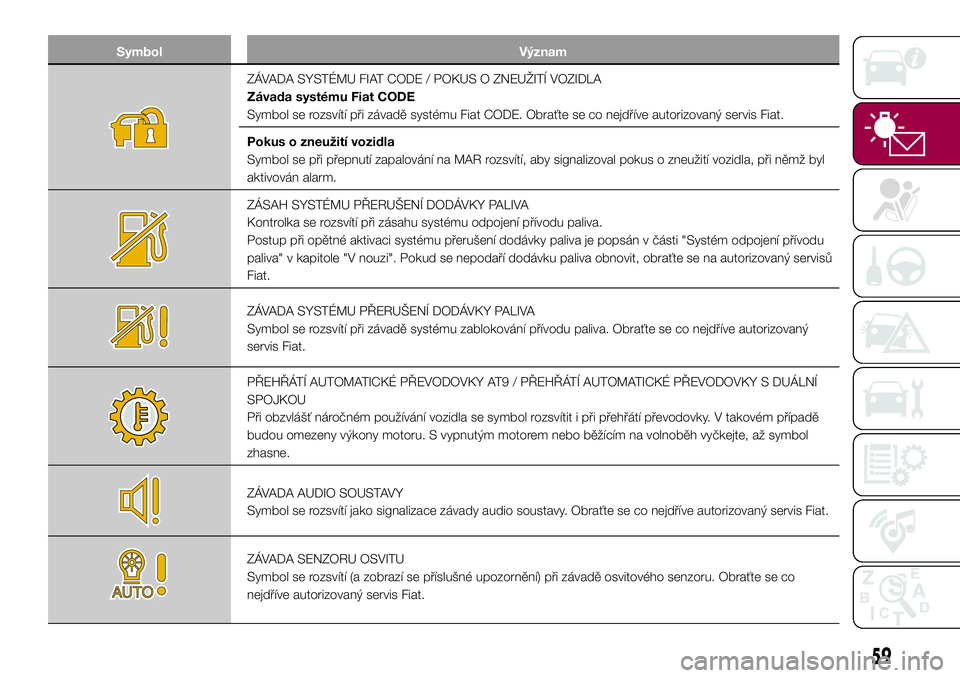

Symbol Význam
ZÁVADA SYSTÉMU FIAT CODE / POKUS O ZNEUŽITÍ VOZIDLA
Závada systému Fiat CODE
Symbol se rozsvítí při závadě systému Fiat CODE. Obraťte se co nejdříve autorizovaný servis Fiat.
Pokus o zneužití vozidla
Symbol se při přepnutí zapalování na MAR rozsvítí, aby signalizoval pokus o zneužití vozidla, při němž byl
aktivován alarm.
ZÁSAH SYSTÉMU PŘERUŠENÍ DODÁVKY PALIVA
Kontrolka se rozsvítí při zásahu systému odpojení přívodu paliva.
Postup při opětné aktivaci systému přerušení dodávky paliva je popsán v části "Systém odpojení přívodu
paliva" v kapitole "V nouzi". Pokud se nepodaří dodávku paliva obnovit, obraťte se na autorizovaný servisů
Fiat.
ZÁVADA SYSTÉMU PŘERUŠENÍ DODÁVKY PALIVA
Symbol se rozsvítí při závadě systému zablokování přívodu paliva. Obraťte se co nejdříve autorizovaný
servis Fiat.
PŘEHŘÁTÍ AUTOMATICKÉ PŘEVODOVKY AT9 / PŘEHŘÁTÍ AUTOMATICKÉ PŘEVODOVKY S DUÁLNÍ
SPOJKOU
Při obzvlášť náročném používání vozidla se symbol rozsvítit i při přehřátí převodovky. V takovém případě
budou omezeny výkony motoru. S vypnutým motorem nebo běžícím na volnoběh vyčkejte, až symbol
zhasne.
ZÁVADA AUDIO SOUSTAVY
Symbol se rozsvítí jako signalizace závady audio soustavy. Obraťte se co nejdříve autorizovaný servis Fiat.
ZÁVADA SENZORU OSVITU
Symbol se rozsvítí (a zobrazí se příslušné upozornění) při závadě osvitového senzoru. Obraťte se co
nejdříve autorizovaný servis Fiat.
59

Symbol Význam
ZÁVADA DEŠŤOVÉHO SENZORU
Symbol se rozsvítí při závadě dešťového senzoru. Obraťte se co nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU START&STOP
Symbol se rozsvítí jako signalizace závady systému Start&Stop. Na displeji se zobrazí příslušné upozornění.
Obraťte se co nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU KEYLESS GO
Symbol se rozsvítí při závadě systému Keyless Go. Obraťte se co nejdříve autorizovaný servis Fiat.
60
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
UPOZORNĚNÍ NA MOŽNOU TVORBU NÁLEDÍ NA VOZOVCE
Symbol se rozsvítí při venkovní teplotě 3 °C a méně.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se namísto hodnoty teploty zobrazí čárky.
ZÁVADA OMEZOVAČE SPEED LIMITER
Symbol se rozsvítí při závadě omezovače Speed Limiter. Obraťte se co nejdříve na autorizovaný servis Fiat,
aby závadu odstranili.
ZÁVADA SYSTÉMU POHONU 4x4
Symbol se rozsvítí při závadě v systému pohonu všech kol. Vyhledejte co nejdříve autorizovaný servis Fiat.
ZÁVADA VNĚJŠÍCH SVĚTEL
Symbol se rozsvítí, aby signalizoval závadu těchto světel: denní světla (DRL); parkovací světla; polohová
světla, směrová světla; zadní svítilna do mlhy; couvací světla; osvětlení registrační značky, brzdová světla.
Možná závada: spálení žárovky nebo přepálení příslušné pojistky nebo přerušené elektrického spojení.
PORUCHA AUTOMATICKÝCH DÁLKOVÝCH SVĚTLOMETŮ
Symbol se rozsvítí jako signalizace závady automatických dálkových světlometů. Obraťte se co nejdříve
autorizovaný servis Fiat.
61
