Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
❒Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
❒Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting
in gemonteerd zijn, tot ze 3-4 jaar zijn.
❒Als de passagiersairbag buiten
werking is gesteld, controleer dan of
het speciale lampje op het paneel
op het dashboard brandt om er zeker
van te zijn dat deze airbag
daadwerkelijk is uitgeschakeld.
❒Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht.
Bewaar deze aanwijzingen samen met
de overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan
de gebruiksaanwijzingen ontbreken.
❒Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen
in één zitje.
❒Controleer altijd of de gordel niet
langs de nek van het kind loopt.
❒Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
❒Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.❒Laat een kind nooit de het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
❒Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
❒Na een ongeval moet het kinderzitje
door een nieuw exemplaar worden
vervangen.
❒Als in de rijrichting gemonteerde
kinderzitjes worden gebruikt, zet dan de
hoofdsteun van de stoel van het
voertuig in de hoogste stand.
BELANGRIJK
76)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.77)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld
moet worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Houd u altijd aan
de aanwijzingen op de zonneklep aan de
passagierszijde (zie de paragraaf
“Aanvullend veiligheidssysteem (SRS) -
Airbag”).
78)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor
te vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
display (zie de aanwijzingen in de paragraaf
"Display", in het hoofdstuk "Kennismaking
met het instrumentenpaneel"), de
uitschakeling moet geverifieerd worden
door te controleren of de led
OFF op
het dashboard brandt. Bovendien moet de
passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
79)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit
of als het kind in een geschikt kinderzitje zit.
80)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u, bij het monteren van
kinderzitjes voor pasgeborenen of kinderen,
strikt aan de aanwijzingen van de
Fabrikant.
107

Knieairbag bestuurderszijde(waar aanwezig)
Deze airbag zit in een speciale ruimte
onder het dashboard achter een
speciaal deksel fig. 86. Deze biedt extra
bescherming in het geval van een
frontale botsing.
Uitschakeling frontairbag passagier
en in de stoel gemonteerde
zijairbag ter bescherming van
bekken, borst en schouders
Als een kind in een kinderzitje dat
achterstevoren op de voorstoel
is geplaatst vervoerd moet worden,
schakel dan de frontairbag en de
zijairbag aan passagierszijde uit.
Gebruik het displaymenu voor het
uitschakelen van de airbags (zie de
paragraaf "Display" in het hoofdstuk
"Kennismaking met het
instrumentenpaneel").De leds
OFFenONbevinden
zich in het midden van het
instrumentenpaneelfig. 87.
Als de startinrichting op MAR wordt
gezet, gaan de twee leds gedurende
ongeveer 8 seconden branden. Als dit
niet het geval is, neem dan contact
op met het Fiat Servicenetwerk.
Tijdens de eerste seconden geeft het
branden van de led niet de werkelijke
toestand van de
passagiersbescherming aan, maar
heeft alleen tot doel om de correcte
werking ervan te controleren. Na een
test van enkele seconden zullen de leds
de beschermingsstatus van de
passagiersairbag aangeven.
Bescherming passagier
ingeschakeld:deled
ONgaat
continu branden.Bescherming passagier
uitgeschakeld:deled
OFFgaat
continu branden.
De leds kunnen met verschillende
lichtsterkte branden, afhankelijk van de
voertuigcondities. De lichtsterkte kan
tijdens dezelfde sleutelcyclus variëren.
86F1B0132C
87F1B0128C
110
VEILIGHEID

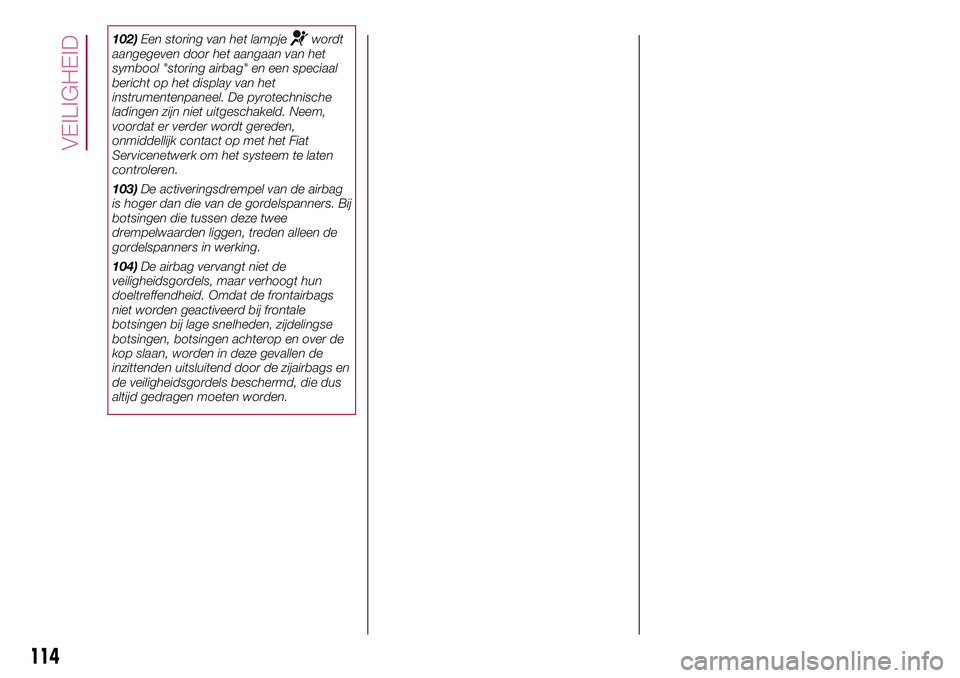

102)Een storing van het lampjewordt
aangegeven door het aangaan van het
symbool "storing airbag" en een speciaal
bericht op het display van het
instrumentenpaneel. De pyrotechnische
ladingen zijn niet uitgeschakeld. Neem,
voordat er verder wordt gereden,
onmiddellijk contact op met het Fiat
Servicenetwerk om het systeem te laten
controleren.
103)De activeringsdrempel van de airbag
is hoger dan die van de gordelspanners. Bij
botsingen die tussen deze twee
drempelwaarden liggen, treden alleen de
gordelspanners in werking.
104)De airbag vervangt niet de
veiligheidsgordels, maar verhoogt hun
doeltreffendheid. Omdat de frontairbags
niet worden geactiveerd bij frontale
botsingen bij lage snelheden, zijdelingse
botsingen, botsingen achterop en over de
kop slaan, worden in deze gevallen de
inzittenden uitsluitend door de zijairbags en
de veiligheidsgordels beschermd, die dus
altijd gedragen moeten worden.
114
VEILIGHEID

MOTOR STARTEN
Alvorens de motor te starten, de stoel,
achteruitkijkspiegels, buitenspiegels
instellen en de veiligheidsgordel correct
vastmaken.
Trap nooit het gaspedaal in om de
motor te starten.
Indien nodig, kunnen berichten met
aanwijzingen voor de startprocedure
weergegeven worden op het display.
PROCEDURE MOTOR
STARTEN
105) 106) 107) 108)
31) 32) 33) 34)
Versies met handgeschakelde
versnellingsbak
Ga als volgt te werk:
❒schakel de elektrische parkeerrem in
en zet de versnellingspook in de
vrijstand;
❒draai de contactsleutel naar MAR. Bij
Dieselversies gaat lampje
op het
instrumentenpaneel branden: wacht tot
het lampje uitgaat;
❒trap het koppelingspedaal volledig in
zonder het gaspedaal aan te raken;
❒draai de startinrichting naar AVV en
laat deze los zodra de motor start;❒als de motor niet binnen 10
seconden start, de startinrichting weer
naar STOP draaien en 10-15 seconden
wachten alvorens de startprocedure
te herhalen.
❒nadat de manoeuvre herhaald is, en
het probleem zich blijft voordoen,
contact opnemen met het Fiat
Servicenetwerk.
Versies met automatische
versnellingsbak
Ga als volgt te werk:
❒schakel de elektrische parkeerrem in
en zet de versnellingspook in P
(Parkeren) of N (Vrijstand);
❒trap het rempedaal volledig in zonder
het gaspedaal aan te raken;
❒draai de startinrichting naar AVV;
❒als de motor niet start, de
startinrichting weer naar STOP draaien
en 10-15 seconden wachten alvorens
de startprocedure te herhalen;
❒nadat de manoeuvre herhaald is, en
het probleem zich blijft voordoen,
contact opnemen met het Fiat
Servicenetwerk.
STARTPROBLEMEN
De motor starten als de batterij van
de elektronische sleutel (Keyless
Go) leeg is
Als de startinrichting niet reageert
wanneer de betreffende knop wordt
ingedrukt, kan de batterij van de
elektronische sleutel leeg zijn. Daarom
herkent het systeem de aanwezigheid
van de elektronische sleutel aan boord
van het voertuig niet en wordt er een
speciaal bericht weergegeven. Leg
in dat geval de ronde kant van de
elektronische sleutel (de kant tegenover
de metalen baard) op de startinrichting
en druk met de elektronische sleutel
op de knop. Op die manier wordt
de startinrichting geactiveerd en kan de
motor gestart worden.
BELANGRIJK
105)Probeer de motor niet te starten door
brandstof of andere brandbare vloeistof
in de luchtinlaat van het gasklephuis te
gieten: dit kan de motor beschadigen en
mensen in de buurt verwonden.
106)Het is gevaarlijk om de motor te laten
lopen in afgesloten ruimtes. De motor
verbruikt zuurstof en produceert
kooldioxide, koolmonoxide en andere
giftige gassen.
116
STARTEN EN RIJDEN

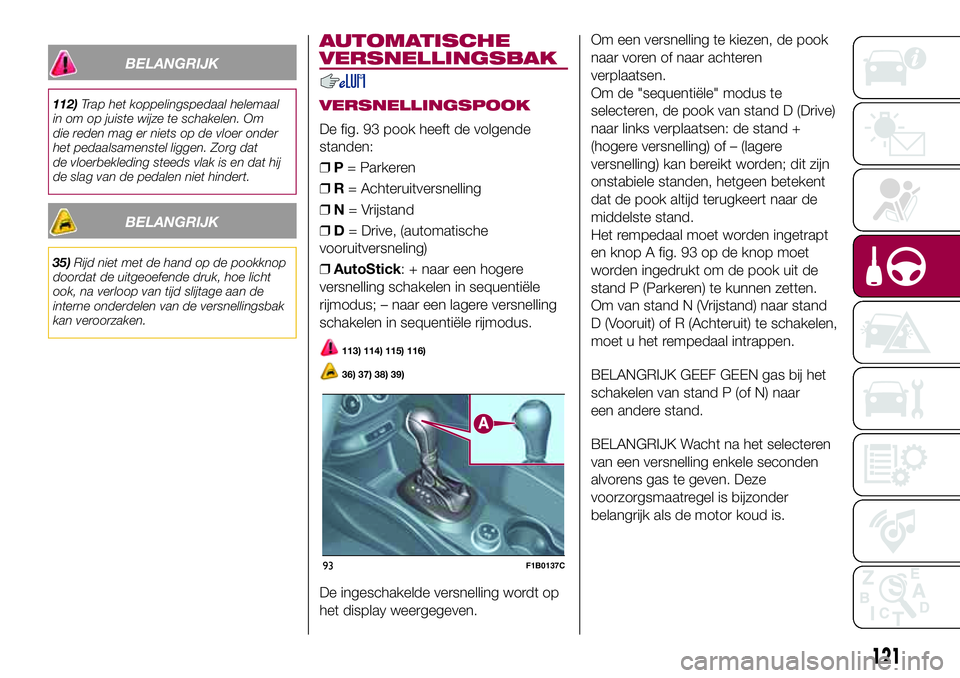

BELANGRIJK
112)Trap het koppelingspedaal helemaal
in om op juiste wijze te schakelen. Om
die reden mag er niets op de vloer onder
het pedaalsamenstel liggen. Zorg dat
de vloerbekleding steeds vlak is en dat hij
de slag van de pedalen niet hindert.
BELANGRIJK
35)Rijd niet met de hand op de pookknop
doordat de uitgeoefende druk, hoe licht
ook, na verloop van tijd slijtage aan de
interne onderdelen van de versnellingsbak
kan veroorzaken.
AUTOMATISCHE
VERSNELLINGSBAK
VERSNELLINGSPOOK
De fig. 93 pook heeft de volgende
standen:
❒P= Parkeren
❒R= Achteruitversnelling
❒N= Vrijstand
❒D= Drive, (automatische
vooruitversneling)
❒AutoStick: + naar een hogere
versnelling schakelen in sequentiële
rijmodus; – naar een lagere versnelling
schakelen in sequentiële rijmodus.
113) 114) 115) 116)
36) 37) 38) 39)
De ingeschakelde versnelling wordt op
het display weergegeven.Om een versnelling te kiezen, de pook
naar voren of naar achteren
verplaatsen.
Om de "sequentiële" modus te
selecteren, de pook van stand D (Drive)
naar links verplaatsen: de stand +
(hogere versnelling) of – (lagere
versnelling) kan bereikt worden; dit zijn
onstabiele standen, hetgeen betekent
dat de pook altijd terugkeert naar de
middelste stand.
Het rempedaal moet worden ingetrapt
en knop A fig. 93 op de knop moet
worden ingedrukt om de pook uit de
stand P (Parkeren) te kunnen zetten.
Om van stand N (Vrijstand) naar stand
D (Vooruit) of R (Achteruit) te schakelen,
moet u het rempedaal intrappen.
BELANGRIJK GEEF GEEN gas bij het
schakelen van stand P (of N) naar
een andere stand.
BELANGRIJK Wacht na het selecteren
van een versnelling enkele seconden
alvorens gas te geven. Deze
voorzorgsmaatregel is bijzonder
belangrijk als de motor koud is.
93F1B0137C
121

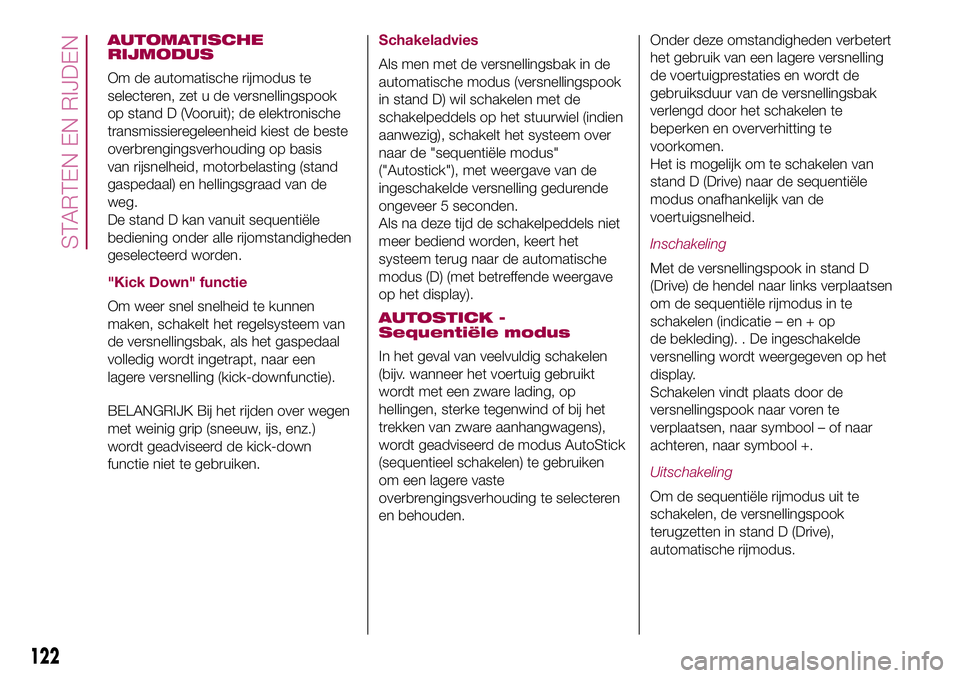

AUTOMATISCHE
RIJMODUS
Om de automatische rijmodus te
selecteren, zet u de versnellingspook
op stand D (Vooruit); de elektronische
transmissieregeleenheid kiest de beste
overbrengingsverhouding op basis
van rijsnelheid, motorbelasting (stand
gaspedaal) en hellingsgraad van de
weg.
De stand D kan vanuit sequentiële
bediening onder alle rijomstandigheden
geselecteerd worden.
"Kick Down" functie
Om weer snel snelheid te kunnen
maken, schakelt het regelsysteem van
de versnellingsbak, als het gaspedaal
volledig wordt ingetrapt, naar een
lagere versnelling (kick-downfunctie).
BELANGRIJK Bij het rijden over wegen
met weinig grip (sneeuw, ijs, enz.)
wordt geadviseerd de kick-down
functie niet te gebruiken.
Schakeladvies
Als men met de versnellingsbak in de
automatische modus (versnellingspook
in stand D) wil schakelen met de
schakelpeddels op het stuurwiel (indien
aanwezig), schakelt het systeem over
naar de "sequentiële modus"
("Autostick"), met weergave van de
ingeschakelde versnelling gedurende
ongeveer 5 seconden.
Als na deze tijd de schakelpeddels niet
meer bediend worden, keert het
systeem terug naar de automatische
modus (D) (met betreffende weergave
op het display).
AUTOSTICK -
Sequentiële modus
In het geval van veelvuldig schakelen
(bijv. wanneer het voertuig gebruikt
wordt met een zware lading, op
hellingen, sterke tegenwind of bij het
trekken van zware aanhangwagens),
wordt geadviseerd de modus AutoStick
(sequentieel schakelen) te gebruiken
om een lagere vaste
overbrengingsverhouding te selecteren
en behouden.Onder deze omstandigheden verbetert
het gebruik van een lagere versnelling
de voertuigprestaties en wordt de
gebruiksduur van de versnellingsbak
verlengd door het schakelen te
beperken en oververhitting te
voorkomen.
Het is mogelijk om te schakelen van
stand D (Drive) naar de sequentiële
modus onafhankelijk van de
voertuigsnelheid.
Inschakeling
Met de versnellingspook in stand D
(Drive) de hendel naar links verplaatsen
om de sequentiële rijmodus in te
schakelen (indicatie – en + op
de bekleding). . De ingeschakelde
versnelling wordt weergegeven op het
display.
Schakelen vindt plaats door de
versnellingspook naar voren te
verplaatsen, naar symbool – of naar
achteren, naar symbool +.
Uitschakeling
Om de sequentiële rijmodus uit te
schakelen, de versnellingspook
terugzetten in stand D (Drive),
automatische rijmodus.
122
STARTEN EN RIJDEN

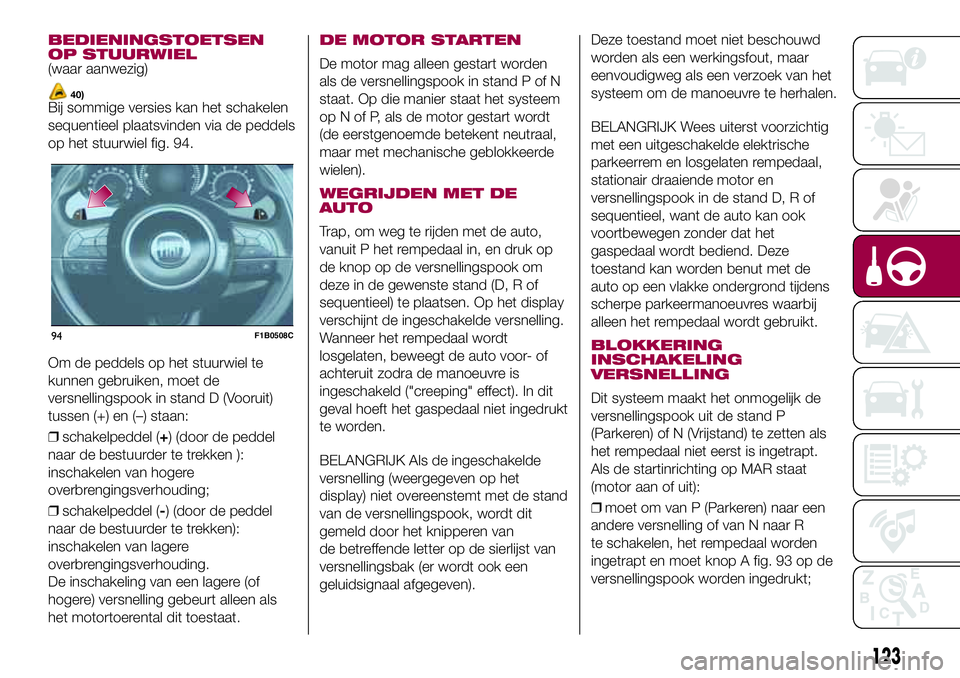

BEDIENINGSTOETSEN
OP STUURWIEL
(waar aanwezig)
40)Bij sommige versies kan het schakelen
sequentieel plaatsvinden via de peddels
op het stuurwiel fig. 94.
Om de peddels op het stuurwiel te
kunnen gebruiken, moet de
versnellingspook in stand D (Vooruit)
tussen (+) en (–) staan:
❒schakelpeddel (+) (door de peddel
naar de bestuurder te trekken ):
inschakelen van hogere
overbrengingsverhouding;
❒schakelpeddel (-) (door de peddel
naar de bestuurder te trekken):
inschakelen van lagere
overbrengingsverhouding.
De inschakeling van een lagere (of
hogere) versnelling gebeurt alleen als
het motortoerental dit toestaat.
DE MOTOR STARTEN
De motor mag alleen gestart worden
als de versnellingspook in stand P of N
staat. Op die manier staat het systeem
op N of P, als de motor gestart wordt
(de eerstgenoemde betekent neutraal,
maar met mechanische geblokkeerde
wielen).
WEGRIJDEN MET DE
AUTO
Trap, om weg te rijden met de auto,
vanuit P het rempedaal in, en druk op
de knop op de versnellingspook om
deze in de gewenste stand (D, R of
sequentieel) te plaatsen. Op het display
verschijnt de ingeschakelde versnelling.
Wanneer het rempedaal wordt
losgelaten, beweegt de auto voor- of
achteruit zodra de manoeuvre is
ingeschakeld ("creeping" effect). In dit
geval hoeft het gaspedaal niet ingedrukt
te worden.
BELANGRIJK Als de ingeschakelde
versnelling (weergegeven op het
display) niet overeenstemt met de stand
van de versnellingspook, wordt dit
gemeld door het knipperen van
de betreffende letter op de sierlijst van
versnellingsbak (er wordt ook een
geluidsignaal afgegeven).Deze toestand moet niet beschouwd
worden als een werkingsfout, maar
eenvoudigweg als een verzoek van het
systeem om de manoeuvre te herhalen.
BELANGRIJK Wees uiterst voorzichtig
met een uitgeschakelde elektrische
parkeerrem en losgelaten rempedaal,
stationair draaiende motor en
versnellingspook in de stand D, R of
sequentieel, want de auto kan ook
voortbewegen zonder dat het
gaspedaal wordt bediend. Deze
toestand kan worden benut met de
auto op een vlakke ondergrond tijdens
scherpe parkeermanoeuvres waarbij
alleen het rempedaal wordt gebruikt.
BLOKKERING
INSCHAKELING
VERSNELLING
Dit systeem maakt het onmogelijk de
versnellingspook uit de stand P
(Parkeren) of N (Vrijstand) te zetten als
het rempedaal niet eerst is ingetrapt.
Als de startinrichting op MAR staat
(motor aan of uit):
❒moet om van P (Parkeren) naar een
andere versnelling of van N naar R
te schakelen, het rempedaal worden
ingetrapt en moet knop A fig. 93 op de
versnellingspook worden ingedrukt;
94F1B0508C
123

❒moet om de versnellingspook van
stand N in stand D te zetten, het
rempedaal worden ingetrapt.
In geval van storing of als de accu leeg
is, blijft de versnellingspook vergrendeld
in stand P. Raadpleeg paragraaf
"Automatische versnellingsbak
- versnellingspook ontgrendelen" in het
hoofdstuk "Noodgevallen", om de
versnellingspook handmatig te
ontgrendelen.
UITSCHAKELING
VOERTUIG
Versies uitgerust met het Keyless
Go-systeem: voor deze functie moet
de versnellingspook in stand P
(Parkeren) gezet worden voordat de
startinrichting naar STOP gedraaid
wordt.
Versies uitgerust met sleutel met
afstandsbediening: voor deze functie
moet de versnellingspook in stand P
(Parkeren) gezet worden voordat de
sleutel uit de startinrichting wordt
genomen.
Als de accu van het voertuig leeg is en
de contactsleutel is ingebracht, is de
sleutel in het contactslot geblokkeerd.
Zie de paragraaf "Automatische
versnellingsbak - contactsleutel
verwijderen" in het hoofdstuk
"Noodgevallen", om de sleutel
handmatig te verwijderen.
WERKING "RECOVERY"(waar aanwezig)
De werking van de versnellingsbak
wordt continu bewaakt om elke
eventuele storing te detecteren. Als er
een omstandigheid wordt gedetecteerd
die tot schade aan de versnellingsbak
zou kunnen leiden, wordt de functie
"recovery" geactiveerd.
In deze toestand blijft de
versnellingsbak in de 4e versnelling
staan, onafhankelijk van de
geselecteerde versnelling.
Standen P (Parkeren), R
(Achteruitversnelling) en N (Vrijstand)
werken nog. Symbool
kan op het
display gaan branden.
In het geval van "recovery" werking
onmiddellijk contact opnemen met de
dichtstbijzijnde werkplaats van de
Fiat Servicenetwerk.
Tijdelijke storing
In het geval van een tijdelijke storing,
kan de correcte werking van de
versnellingsbak voor alle
vooruitversnellingen hersteld worden
door als volgt te werk te gaan:
❒breng het voertuig tot stilstand;
❒zet de versnellingspook in P
(Parkeren).
❒zet de startinrichting in STOP;❒wacht ongeveer 10 seconden, start
daarna de motor weer;
❒selecteer de gewenste versnelling: de
correcte werking van de
versnellingsbak zou hersteld moeten
zijn.
BELANGRIJK In het geval van een
tijdelijke storing wordt toch geadviseerd
zo spoedig mogelijk contact op te
nemen met het Fiat Servicenetwerk.
BELANGRIJK
113)Gebruik de stand P (Parkeren) nooit in
plaats van de elektrische parkeerrem.
Schakel de elektrische parkeerrem altijd in
als het voertuig geparkeerd wordt, om
onverwachte beweging van het voertuig te
voorkomen.
114)Als de stand P (Parkeren) niet is
ingeschakeld, zou het voertuig kunnen
bewegen en letsel kunnen veroorzaken.
Zorg ervoor dat de versnellingspook in
stand P staat en dat de elektrische
parkeerrem is ingeschakeld, voordat u het
voertuig verlaat.
115)Schakel de versnellingspook niet naar
N (Vrijstand) en zet de motor niet af
wanneer heuvelafwaarts wordt gereden.
Deze manier van rijden is gevaarlijk en
beperkt de mogelijkheid om in te grijpen in
geval van wijziging van de verkeerssituatie
of het wegdek. U loopt het risico de
controle over het voertuig te verliezen en
ongevallen te veroorzaken.
124
STARTEN EN RIJDEN
