2017 FIAT 500X isofix

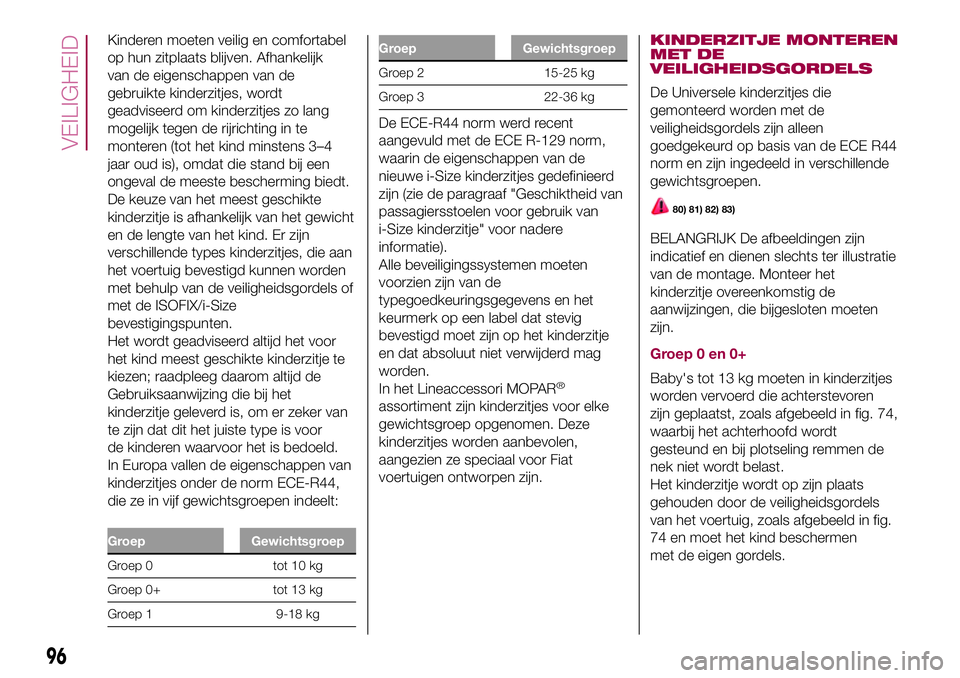

Kinderen moeten veilig en comfortabel
op hun zitplaats blijven. Afhankelijk
van de eigenschappen van de
gebruikte kinderzitjes, wordt
geadviseerd om kinderzitjes zo lang
mogelijk tegen de rijrichting in te
monteren (tot het kind minstens 3–4
jaar oud is), omdat die stand bij een
ongeval de meeste bescherming biedt.
De keuze van het meest geschikte
kinderzitje is afhankelijk van het gewicht
en de lengte van het kind. Er zijn
verschillende types kinderzitjes, die aan
het voertuig bevestigd kunnen worden
met behulp van de veiligheidsgordels of
met de ISOFIX/i-Size
bevestigingspunten.
Het wordt geadviseerd altijd het voor
het kind meest geschikte kinderzitje te
kiezen; raadpleeg daarom altijd de
Gebruiksaanwijzing die bij het
kinderzitje geleverd is, om er zeker van
te zijn dat dit het juiste type is voor
de kinderen waarvoor het is bedoeld.
In Europa vallen de eigenschappen van
kinderzitjes onder de norm ECE-R44,
die ze in vijf gewichtsgroepen indeelt:
Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep 1 9-18 kg
Groep Gewichtsgroep
Groep 2 15-25 kg
Groep 3 22-36 kg
De ECE-R44 norm werd recent
aangevuld met de ECE R-129 norm,
waarin de eigenschappen van de
nieuwe i-Size kinderzitjes gedefinieerd
zijn (zie de paragraaf "Geschiktheid van
passagiersstoelen voor gebruik van
i-Size kinderzitje" voor nadere
informatie).
Alle beveiligingssystemen moeten
voorzien zijn van de
typegoedkeuringsgegevens en het
keurmerk op een label dat stevig
bevestigd moet zijn op het kinderzitje
en dat absoluut niet verwijderd mag
worden.
In het Lineaccessori MOPAR
®
assortiment zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Deze
kinderzitjes worden aanbevolen,
aangezien ze speciaal voor Fiat
voertuigen ontworpen zijn.
KINDERZITJE MONTEREN
MET DE
VEILIGHEIDSGORDELS
De Universele kinderzitjes die
gemonteerd worden met de
veiligheidsgordels zijn alleen
goedgekeurd op basis van de ECE R44
norm en zijn ingedeeld in verschillende
gewichtsgroepen.
80) 81) 82) 83)
BELANGRIJK De afbeeldingen zijn
indicatief en dienen slechts ter illustratie
van de montage. Monteer het
kinderzitje overeenkomstig de
aanwijzingen, die bijgesloten moeten
zijn.
Groep0en0+
Baby's tot 13 kg moeten in kinderzitjes
worden vervoerd die achterstevoren
zijn geplaatst, zoals afgebeeld in fig. 74,
waarbij het achterhoofd wordt
gesteund en bij plotseling remmen de
nek niet wordt belast.
Het kinderzitje wordt op zijn plaats
gehouden door de veiligheidsgordels
van het voertuig, zoals afgebeeld in fig.
74 en moet het kind beschermen
met de eigen gordels.
96
VEILIGHEID

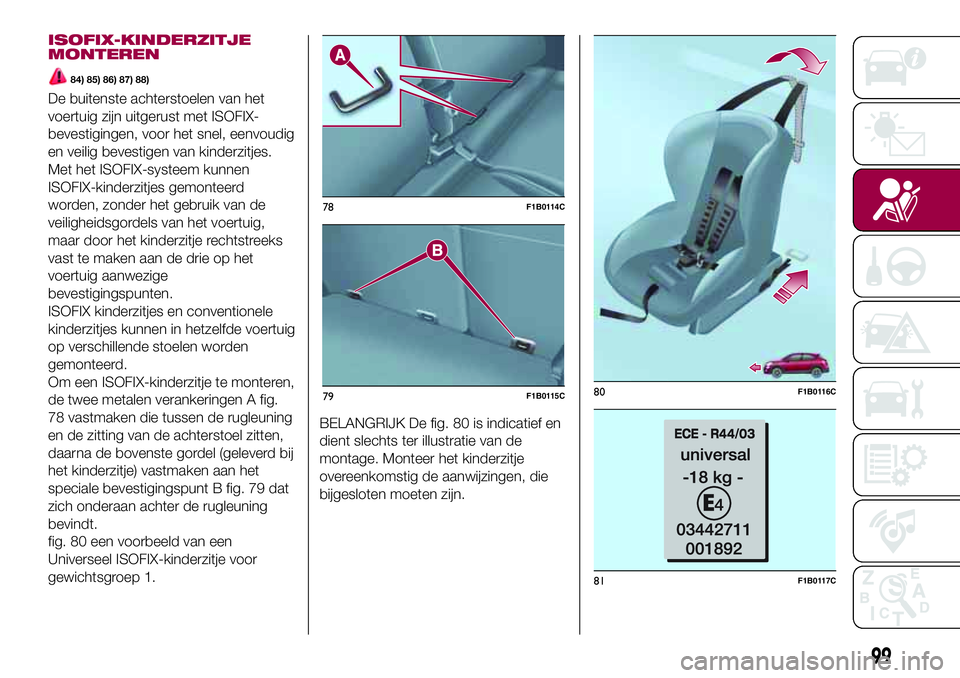

ISOFIX-KINDERZITJE
MONTEREN
84) 85) 86) 87) 88)
De buitenste achterstoelen van het
voertuig zijn uitgerust met ISOFIX-
bevestigingen, voor het snel, eenvoudig
en veilig bevestigen van kinderzitjes.
Met het ISOFIX-systeem kunnen
ISOFIX-kinderzitjes gemonteerd
worden, zonder het gebruik van de
veiligheidsgordels van het voertuig,
maar door het kinderzitje rechtstreeks
vast te maken aan de drie op het
voertuig aanwezige
bevestigingspunten.
ISOFIX kinderzitjes en conventionele
kinderzitjes kunnen in hetzelfde voertuig
op verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te monteren,
de twee metalen verankeringen A fig.
78 vastmaken die tussen de rugleuning
en de zitting van de achterstoel zitten,
daarna de bovenste gordel (geleverd bij
het kinderzitje) vastmaken aan het
speciale bevestigingspunt B fig. 79 dat
zich onderaan achter de rugleuning
bevindt.
fig. 80 een voorbeeld van een
Universeel ISOFIX-kinderzitje voor
gewichtsgroep 1.BELANGRIJK De fig. 80 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
78F1B0114C
79F1B0115C80F1B0116C
81F1B0117C
99

OPMERKING Wanneer een Universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden (zie fig. 81). Voor andere
gewichtsgroepen zijn specifieke
ISOFIX-kinderzitjes voorzien, die alleen
gebruikt kunnen worden als ze speciaal
voor dit voertuig zijn getest (zie
overzicht voertuigen met bijbehorend
kinderzitje).
100
VEILIGHEID

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN ISOFIX
KINDERZITJE
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Kinderzitje VoorpassagierPassagiers
achterin aan de
zijkantenPassagier achterin
in het midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ tot 13 kgE ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot 18
kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit typevoertuig.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
101

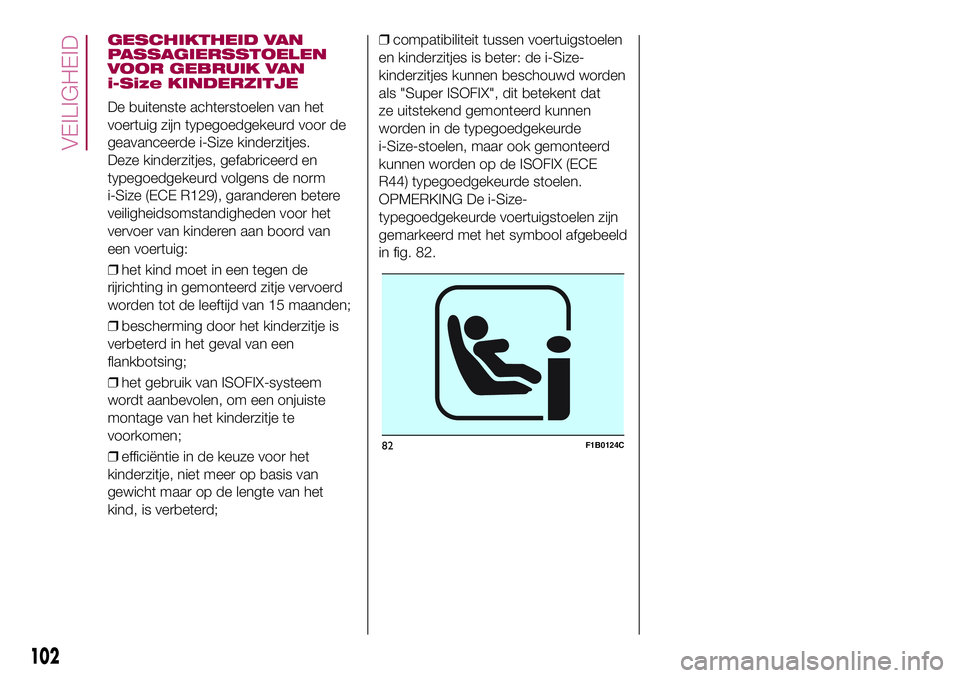

GESCHIKTHEID VAN
PASSAGIERSSTOELEN
VOOR GEBRUIK VAN
i-Size KINDERZITJE
De buitenste achterstoelen van het
voertuig zijn typegoedgekeurd voor de
geavanceerde i-Size kinderzitjes.
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm
i-Size (ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen aan boord van
een voertuig:
❒het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
❒bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
❒het gebruik van ISOFIX-systeem
wordt aanbevolen, om een onjuiste
montage van het kinderzitje te
voorkomen;
❒efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het
kind, is verbeterd;❒compatibiliteit tussen voertuigstoelen
en kinderzitjes is beter: de i-Size-
kinderzitjes kunnen beschouwd worden
als "Super ISOFIX", dit betekent dat
ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerd
kunnen worden op de ISOFIX (ECE
R44) typegoedgekeurde stoelen.
OPMERKING De i-Size-
typegoedgekeurde voertuigstoelen zijn
gemarkeerd met het symbool afgebeeld
in fig. 82.
82F1B0124C
102
VEILIGHEID

KINDERZITJES AANBEVOLEN DOOR FCA VOOR UW FIAT 500X
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 0+:van
pasgeboren tot 13
kg
Britax Baby Safe plus
Goedkeuringsnummer: E1
04301146
Fiat-bestelcode: 71806415
Universeel ISOFIX kinderzitje.
Het zitje moet tegen de rijrichting in
gemonteerd worden, met behulp van
alleen de veiligheidsgordels, of de
speciale ISOFIX-basis (die apart kan
worden aangeschaft) en de ISOFIX-
verankeringen in het voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen. ++
Britax Baby Safe ISOFIX
basis
Fiat-bestelcode: 71806416
104
VEILIGHEID

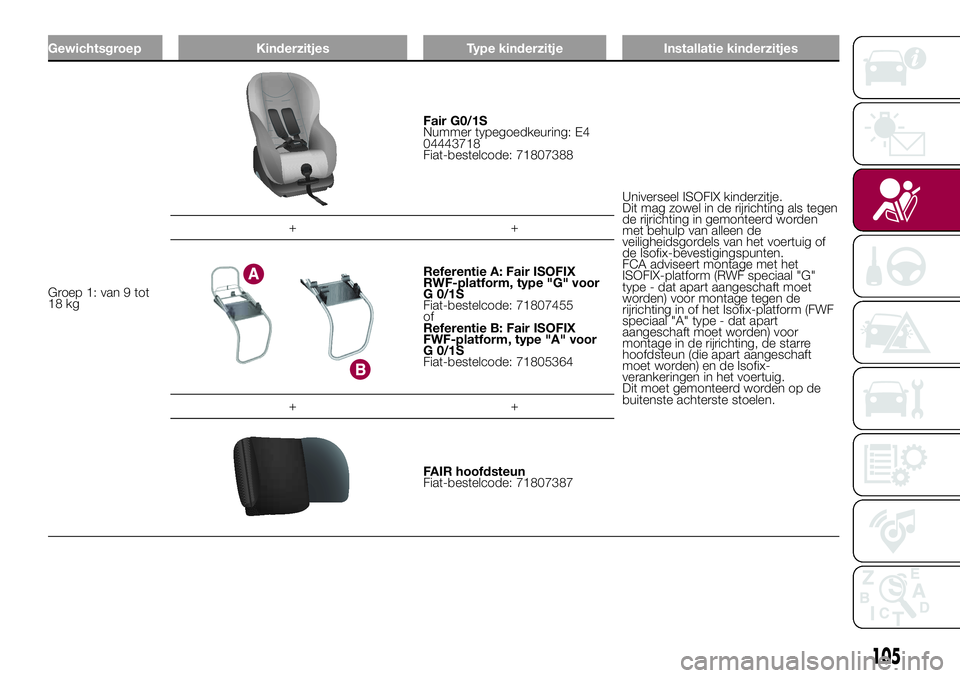

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Fair G0/1S
Nummer typegoedkeuring: E4
04443718
Fiat-bestelcode: 71807388
Universeel ISOFIX kinderzitje.
Dit mag zowel in de rijrichting als tegen
de rijrichting in gemonteerd worden
met behulp van alleen de
veiligheidsgordels van het voertuig of
de Isofix-bevestigingspunten.
FCA adviseert montage met het
ISOFIX-platform (RWF speciaal "G"
type - dat apart aangeschaft moet
worden) voor montage tegen de
rijrichting in of het Isofix-platform (FWF
speciaal "A" type - dat apart
aangeschaft moet worden) voor
montage in de rijrichting, de starre
hoofdsteun (die apart aangeschaft
moet worden) en de Isofix-
verankeringen in het voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen. ++
Referentie A: Fair ISOFIX
RWF-platform, type "G" voor
G 0/1S
Fiat-bestelcode: 71807455
of
Referentie B: Fair ISOFIX
FWF-platform, type "A" voor
G 0/1S
Fiat-bestelcode: 71805364
++
FAIR hoofdsteun
Fiat-bestelcode: 71807387
105

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Britax Safefix TT
Goedkeuringsnummer: E1
04301199
Fiat-bestelcode: 71805956Deze mag alleen in de rijrichting
gemonteerd worden, met behulp van
ISOFIX-beugels en de bovenste gordel,
die bij het kinderzitje geleverd worden.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Britax Roemer Duo Plus
Goedkeuringsnummer type: E1
04301133
Fiat-bestelcode: 71803161Deze mag alleen in de rijrichting
gemonteerd worden, met behulp van
ISOFIX-beugels en de bovenste gordel,
die bij het kinderzitje geleverd worden.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Groep 2: van 15 kg
tot 36 kg
Fair Junior Fix
Nummer typegoedkeuring: E4
04443721
Fiat-bestelcode: 71806570Het kan alleen in de rijrichting
gemonteerd worden, met behulp van
de driepuntsveiligheidsgordel en de
ISOFIX-bevestigingen, indien
aanwezig.
106
