2017 CITROEN JUMPER Lietošanas Instrukcija (in Latvian)

199
Jumper_lv_Chap10_Particularites_ed01-2016

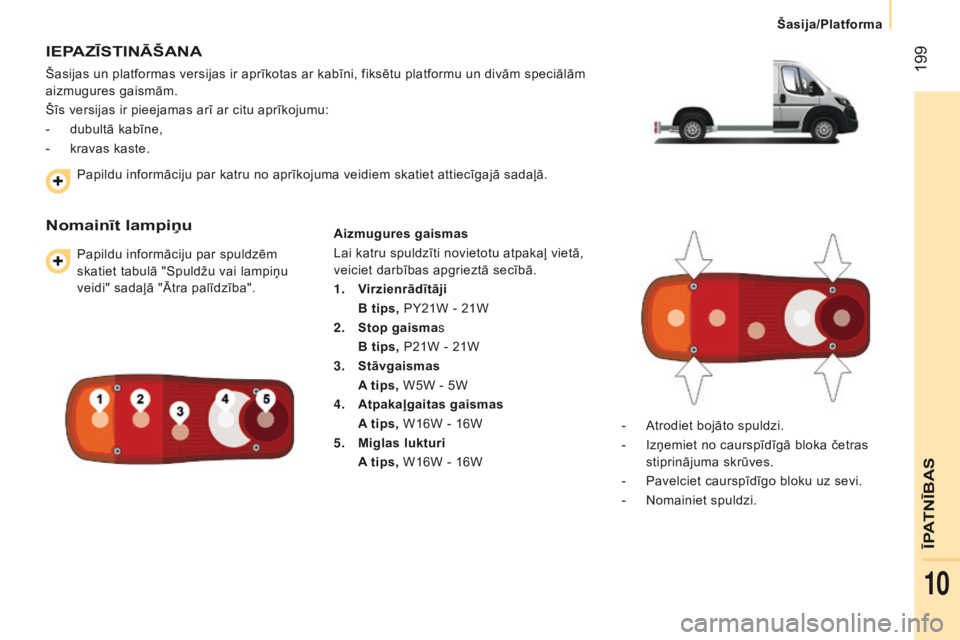

IEPAZĪSTINĀŠANA
Šasijas un platformas versijas ir aprīkotas ar kabīni, fiksētu platformu un divām speciālām
aizmugures gaismām.
Šīs versijas ir pieejamas arī ar citu aprīkojumu:
-
dubultā kabīne,
-


kravas kaste.
Nomainīt lampiņu
Papildu informāciju par spuldzēm
skatiet tabulā "Spuldžu vai lampiņu
veidi" sadaļā "Ātra palīdzība". Aizmugures gaismas
Lai katru spuldzīti novietotu atpakaļ vietā,
veiciet darbības apgrieztā secībā.
1.

V
irzienrādītāji
B tips,

PY21W - 21W
2.

Stop gaisma
s
B tips,

P21W - 21W
3.

Stāvgaismas
A

tips, W5W - 5W
4.

Atpakaļgaitas gaismas
A

tips, W16W - 16W
5.

Miglas lukturi
A

tips, W16W - 16W-

Atrodiet bojāto spuldzi.
-


Izņemiet no caurspīdīgā bloka četras

stiprinājuma skrūves.
-

Pavelciet caurspīdīgo bloku uz sevi.
-


Nomainiet spuldzi.
Papildu informāciju par katru no aprīkojuma veidiem skatiet att

iecīgajā sadaļā.

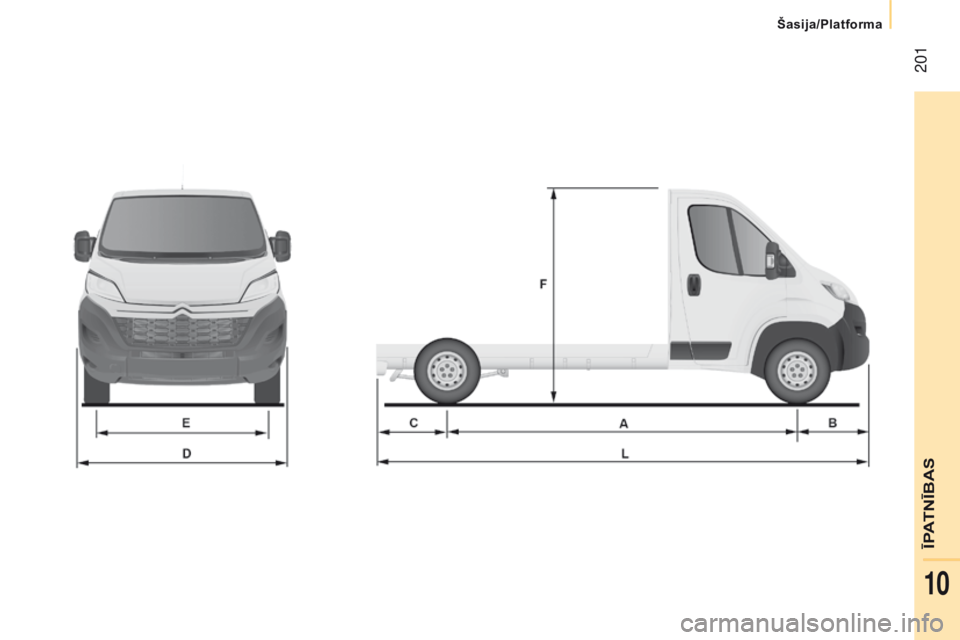

ĪPATNĪBAS
Šasija/Platforma
10

200
Jumper_lv_Chap10_Particularites_ed01-2016

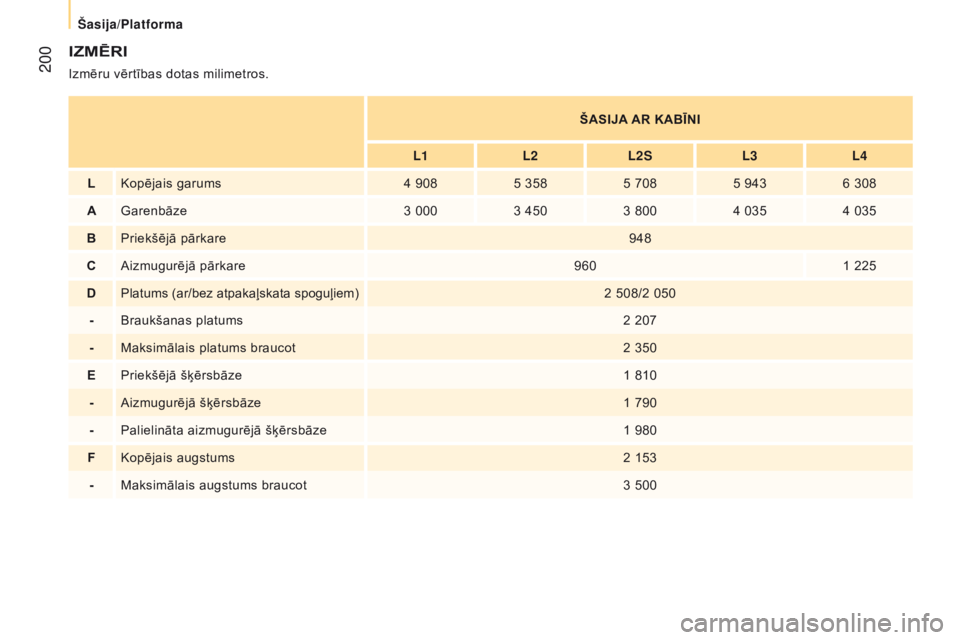

IZMēRI
Izmēru vērtības dotas milimetros.ŠASIJA AR KABĪNI
l

1
l
2
l
2 sl
3
l
4
L Kopējais garums 4 9085 3585 7085 9436 308
A Garenbāze 3 0003 4503 8004 0354 035
B Priekšējā pārkare 948
C Aizmugurējā pārkare 9601 225
D Platums (ar/bez atpakaļskata spoguļiem) 2 508/2 050
- Braukšanas platums 2 207
- Maksimālais platums braucot 2 350
E Priekšējā šķērsbāze 1 810
- Aizmugurējā šķērsbāze 1 790
- Palielināta aizmugurējā šķērsbāze 1 980
F Kopējais augstums 2 153
- Maksimālais augstums braucot 3 500

201
Jumper_lv_Chap10_Particularites_ed01-2016

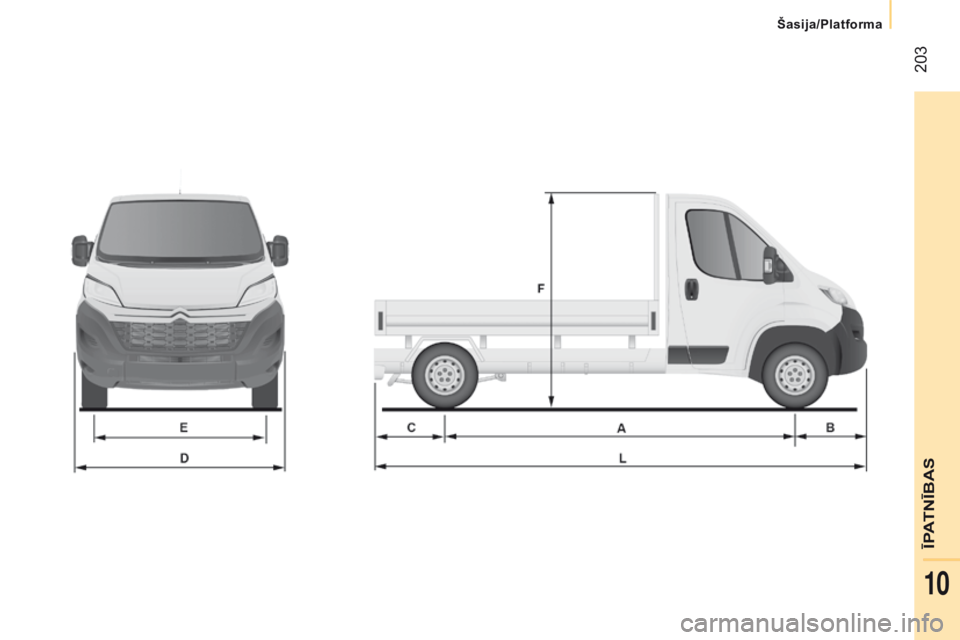

ĪPATNĪBAS
Šasija/Platforma
10

202
Jumper_lv_Chap10_Particularites_ed01-2016
IZMēRI
Izmēru vērtības dotas milimetros.PLAT f ORMA AR KABĪNI
l

1
l
2
l
2 sl
3
l
4
lKopējais garums5 2935 7436 0936 3286 693
aGarenbāze 3 0003 4503 8004 0354 035
B Priekšējā pārkare 948
C Aizmugurējā pārkare 1 3451 710
dPlatums (ar/bez atpakaļskata spoguļiem) - / 2 100
- Braukšanas platums -
- Maksimālais platums braucot -
ePriekšējā šķērsbāze1 810
- Aizmugurējā šķērsbāze 1 790
- Palielināta aizmugurējā šķērsbāze 1 980
F Kopējais augstums 2 153
- Maksimālais augstums braucot -

203
Jumper_lv_Chap10_Particularites_ed01-2016
ĪPATNĪBAS
Šasija/Platforma
10

204
Jumper_lv_Chap10_Particularites_ed01-2016

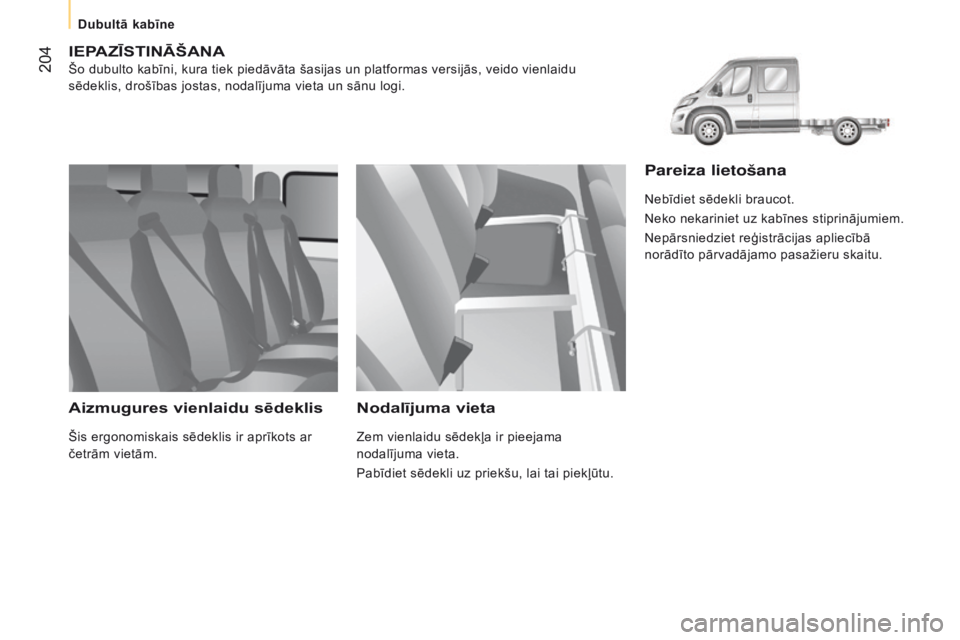

IEPAZĪSTINĀŠANA
Šo dubulto kabīni, kura tiek piedāvāta šasijas un platformas versijās, veido vienlaidu
sēdeklis, drošības jostas, nodalījuma vieta un sānu logi.
Aizmugures vienlaidu sēdeklis
Šis ergonomiskais sēdeklis ir aprīkots ar
četrām vietām.
Nodalījuma vieta
Zem vienlaidu sēdekļa ir pieejama
nodalījuma vieta.
Pabīdiet sēdekli uz priekšu, lai tai piekļūtu.
Pareiza lietošana
Nebīdiet sēdekli braucot.
Neko nekariniet uz kabīnes stiprinājumiem.
Nepārsniedziet reģistrācijas apliecībā
norādīto pārvadājamo pasažieru skaitu.
Dubultā kabīne

205
Jumper_lv_Chap10_Particularites_ed01-2016

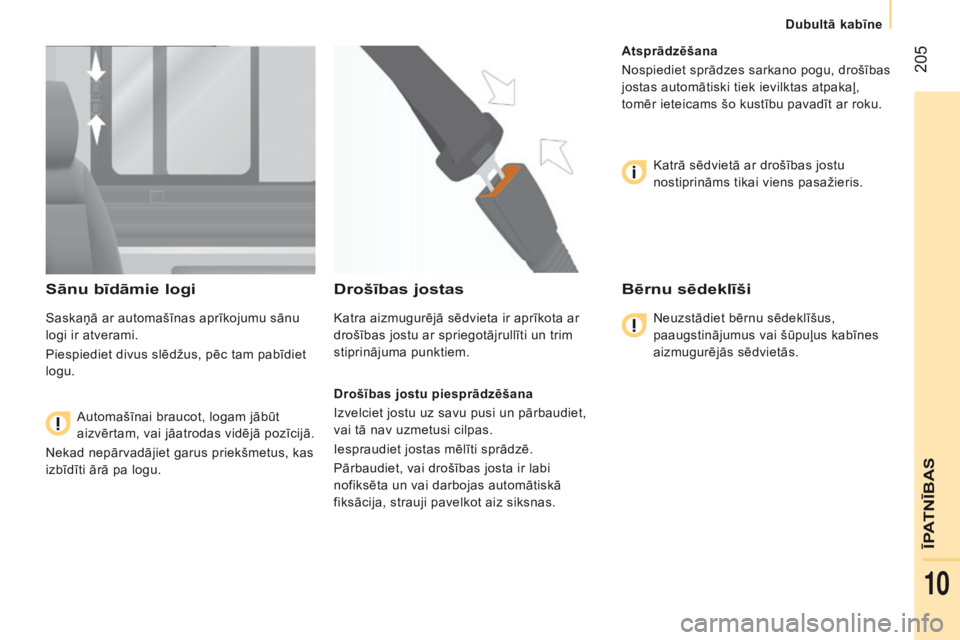

Sānu bīdāmie logi
Saskaņā ar automašīnas aprīkojumu sānu
logi ir atverami.
Piespiediet divus slēdžus, pēc tam pabīdiet
logu.Automašīnai braucot, logam jābūt
aizvērtam, vai jāatrodas vidējā pozīcijā.
Nekad nepārvadājiet garus priekšmetus, kas
izbīdīti ārā pa logu.
Drošības jostas
Katra aizmugurējā sēdvieta ir aprīkota ar
drošības jostu ar spriegotājrullīti un trim
stiprinājuma punktiem.
Drošības jostu piesprādzēšana
Izvelciet jostu uz savu pusi un pārbaudiet,
vai tā nav uzmetusi cilpas.
Iespraudiet jostas mēlīti sprādzē.
Pārbaudiet, vai drošības josta ir labi
nofiksēta un vai darbojas automātiskā
fiksācija, strauji pavelkot aiz siksnas. Atsprādzēšana
Nospiediet sprādzes sarkano pogu, drošības
jostas automātiski tiek ievilktas atpakaļ,
tomēr ieteicams šo kustību pavadīt ar roku.
Katrā sēdvietā ar drošības jostu
nostiprināms tikai viens pasažieris.
Bērnu sēdeklīši
Neuzstādiet bērnu sēdeklīšus,
paaugstinājumus vai šūpuļus kabīnes
aizmugurējās sēdvietās.
ĪPATNĪBAS
Dubultā kabīne
10

206
Jumper_lv_Chap10_Particularites_ed01-2016

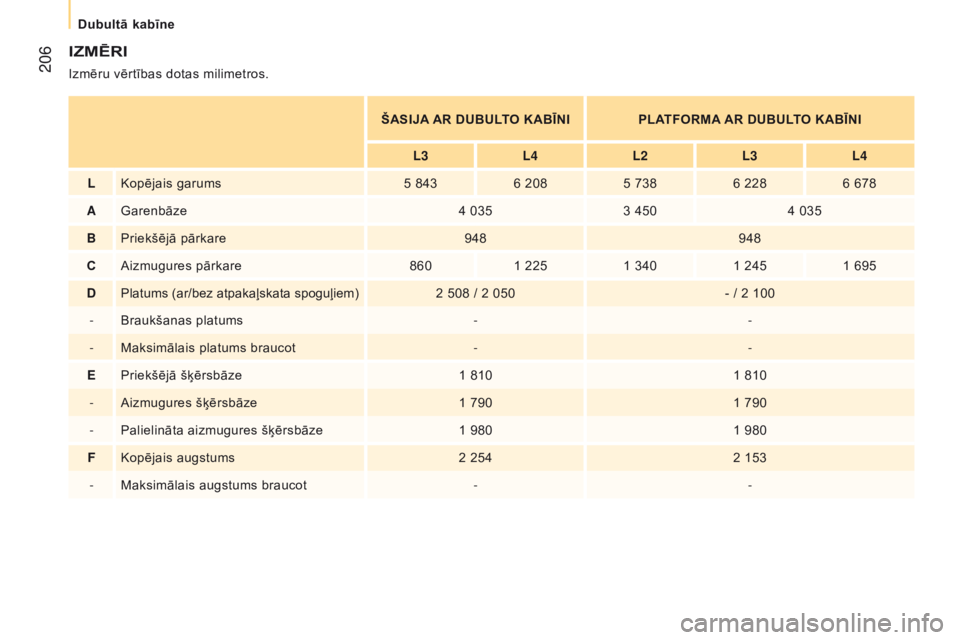

IZMēRI
Izmēru vērtības dotas milimetros.ŠASIJA AR DUBULTO KABĪNIPLAT
f ORMA AR DUBULTO KABĪNI
l

3
l
4
l
2
l
3
l
4
lKopējais garums5 8436 2085 7386 2286 678
aGarenbāze 4 0353 4504 035
B Priekšējā pārkare 948948
C Aizmugures pārkare 8601 225 1 3401 2451 695
dPlatums (ar/bez atpakaļskata spoguļiem) 2 508 / 2 050- / 2 100
- Braukšanas platums --
- Maksimālais platums braucot --
ePriekšējā šķērsbāze 1 8101 810
- Aizmugures šķērsbāze 1 7901 790
- Palielināta aizmugures šķērsbāze 1 9801 980
F Kopējais augstums 2 2542 153
- Maksimālais augstums braucot --
Dubultā kabīne
