2017 CITROEN JUMPER Lietošanas Instrukcija (in Latvian)

167
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

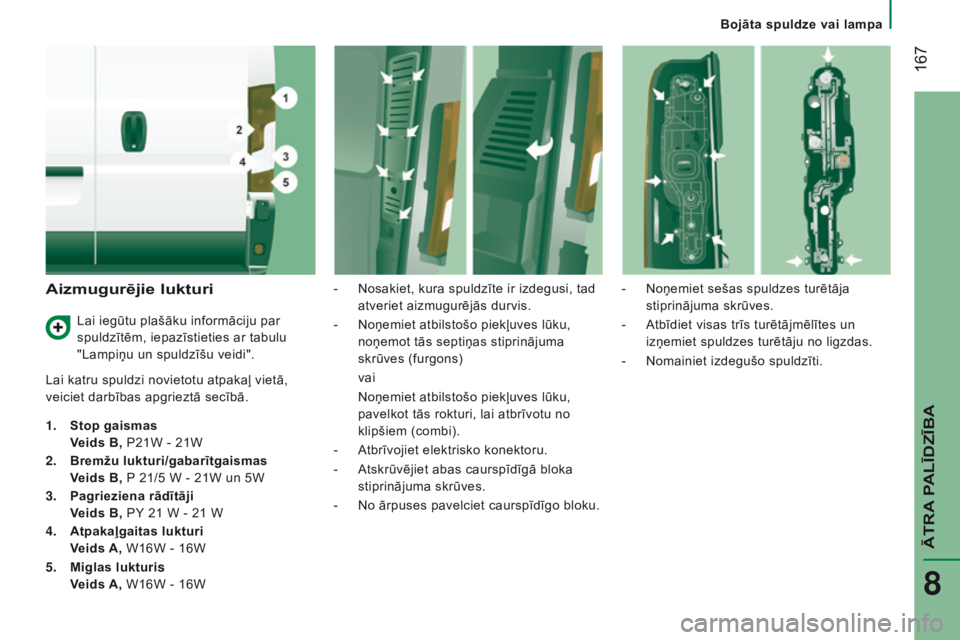

Aizmugurējie lukturi
Lai katru spuldzi novietotu atpakaļ vietā,
veiciet darbības apgrieztā secībā.
1.
Stop gaismas
V

eids B, P21W - 21W
2.

Bremžu lukturi/gabarītgaismas
V

eids B, P

21/5 W - 21W un 5W
3.

Pagrieziena rādītāji
V

eids B, PY

21 W - 21 W
4.

Atpakaļgaitas lukturi
V

eids A, W16W - 16W
5.

Miglas luktu
ris
V

eids A, W16W - 16W -

Nosakiet, kura spuldzīte ir izdegusi, tad

atveriet aizmugurējās durvis.
-
Noņemiet atbilstošo piekļuves lūku,

noņemot tās septiņas stiprinājuma
skrūves (furgons) vai
Noņemiet atbilstošo piekļuves lūku,


pavelkot tās rokturi, lai atbrīvotu no
klipšiem (combi).
-

Atbrīvojiet elektrisko konektoru.
-


Atskrūvējiet abas caurspīdīgā bloka

stiprinājuma skrūves.
-

No ārpuses pavelciet caurspīdīgo bloku.-


Noņemiet sešas spuldzes turētāja

stiprinājuma skrūves.
-
Atbīdiet visas trīs turētājmēlītes un

izņemiet spuldzes turētāju no ligzdas.
-
Nomainiet izdegušo spuldzīti.
Lai iegūtu plašāku informāciju par

spuldzītēm, iepazīstieties ar tabulu
"Lampiņu un spuldzīšu veidi".
ĀTRA PALĪDZĪBA
8
Bojāta spuldze vai lampa

168
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

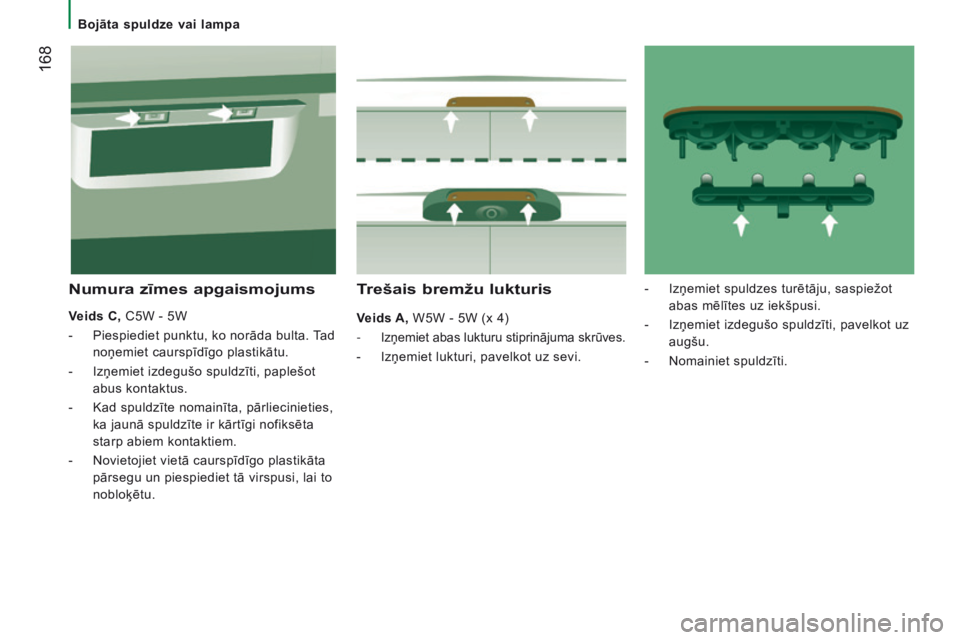

Trešais bremžu lukturis
Veids A, W5W - 5W (x 4)
-
Izņemiet abas lukturu stiprinājuma skrūves.
- Izņemiet lukturi, pavelkot uz sevi.
Numura zīmes apgaismojums
Veids C, C5W - 5W
-
Piespiediet punktu, ko norāda bulta.
Tad
noņemiet caurspīdīgo plastikātu.
-

Izņemiet izdegušo spuldzīti, paplešot

abus kontaktus.
-

Kad spuldzīte nomainīta, pārliecinieties,

ka jaunā spuldzīte ir kārtīgi nofiksēta
starp abiem kontaktiem.
-

Novietojiet vietā caurspīdīgo plastikāta

pārsegu un piespiediet tā virspusi, lai to
nobloķētu. -

Izņemiet spuldzes turētāju, saspiežot

abas mēlītes uz iekšpusi.
- Izņemiet izdegušo spuldzīti, pavelkot uz
augšu.
-

Nomainiet spuldzīti.
Bojāta spuldze vai lampa

169
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

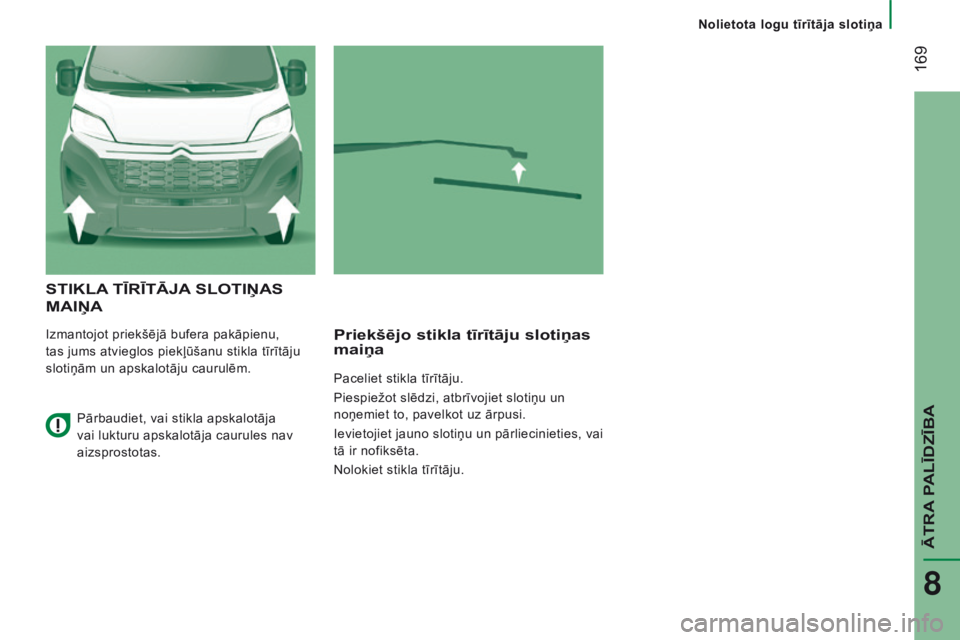

STIKLA TĪRĪTĀJA SLOTI ņ AS
MAI

ņ A
Izmantojot priekšējā bufera pakāpienu,
tas jums atvieglos piekļūšanu stikla tīrītāju
slotiņām un apskalotāju caurulēm.Priekšējo stikla tīrītāju slotiņas
maiņa
Paceliet stikla tīrītāju.
Piespiežot slēdzi, atbrīvojiet slotiņu un
noņemiet to, pavelkot uz ārpusi.
Ievietojiet jauno slotiņu un pārliecinieties, vai
tā ir nofiksēta.
Nolokiet stikla tīrītāju.
Pārbaudiet, vai stikla apskalotāja
vai lukturu apskalotāja caurules nav
aizsprostotas.
ĀTRA PALĪDZĪBA
8
Nolietota logu tīrītāja slotiņa

170
Jumper_lv_Chap08_Aide-Rapide_ed01-2016
Automašīnas novietošana
Novietojiet automašīnu uz iespējami
horizontālas, stabilas un neslīdošas virsmas.
Ieslēdziet stāvbremzi, ieslēdziet pirmo
pārnesumu.
Uzvelciet drošības vesti un uzstādiet
avārijas brīdinājuma trijstūri.
Nekavējoties pārliecinieties, ka pasažieri
ir izkāpuši no automašīnas un atrodas
pietiekami drošā attālumā.
Instrumenti
Instrumenti ir novietoti kastē zem priekšējā
pasažiera sēdekļa.
-
Pagrieziet pogu par ceturtdaļu, pēc tam

pavelciet kasti.
-

Pēc lietošanas piespiediet pogu, tad

pagrieziet to par ceturtdaļu, līdz kaste ir
nobloķēta.
a

.
Pagarināta uzmava.
B.


Stienis.
C.


Domkrats.
d

.
Riteņu atslēga.
e

.
Skrūvgriezis (rokturis un uzgaļi).
F.
Noņemams vilkšanas gredzens.
G.


Eļļas uzpildes tekne.
RITEņA MAI ņ APneimatiskā piekare
Ja jūsu automašīna ir ar to aprīkota,
jums vispirms ir jāaktivizē automašīnas
pacelšanas režīms.
Vienlaikus paturiet vismaz 5 sekundes
nospiestus šos abus slēdžus, to indikatori
iedegas pastāvīgā režīmā.
Pēc riteņa nomaiņas un ja ātrums ir lielāks
par 5 km/h, šis režīms tiek automātiski
dezaktivēts.
Domkrats un instrumenti paredzēti tikai


jūsu automašīnai. Neizmantojiet tos
citiem nolūkiem.
Nestrādājiet zem automašīnas, kas pacelta ar
domkratu (ja nepieciešams, lietojiet balstus).
Pārdurta riepa

171
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

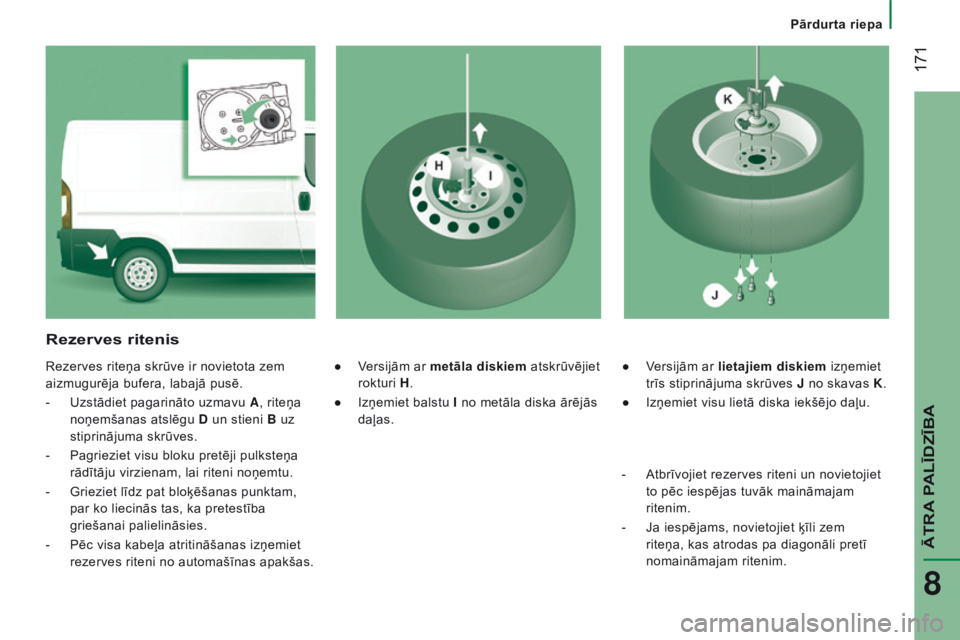

● Versijām ar lietajiem diskiem izņemiet trīs stiprinājuma skrūves J no skavas K.
●

Izņemiet visu lietā diska iekšējo daļu.
Rezerves ritenis
Rezerves riteņa skrūve ir novietota zem
aizmugurēja bufera, labajā pusē.
-
Uzstādiet pagarināto uzmavu
a
, riteņa

noņemšanas atslēgu
d
un stieni
B uz
stiprinājuma skrūves.
-

Pagrieziet visu bloku pretēji pulksteņa

rādītāju virzienam, lai riteni noņemtu.
-

Grieziet līdz pat bloķēšanas punktam,

par ko liecinās tas, ka pretestība
griešanai palielināsies.
-

Pēc visa kabeļa atritināšanas izņemiet

rezerves riteni no automašīnas apakšas. ●
V ersijām ar metāla diskiem atskrūvējiet
rokturi H .
●

Izņemiet balstu
I no metāla diska ārējās
daļas.
-

Atbrīvojiet rezerves riteni un novietojiet

to pēc iespējas tuvāk maināmajam
ritenim.
-

Ja iespējams, novietojiet ķīli zem

riteņa, kas atrodas pa diagonāli pretī
nomaināmajam ritenim.
ĀTRA PALĪDZĪBA
8
Pārdurta riepa

172
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

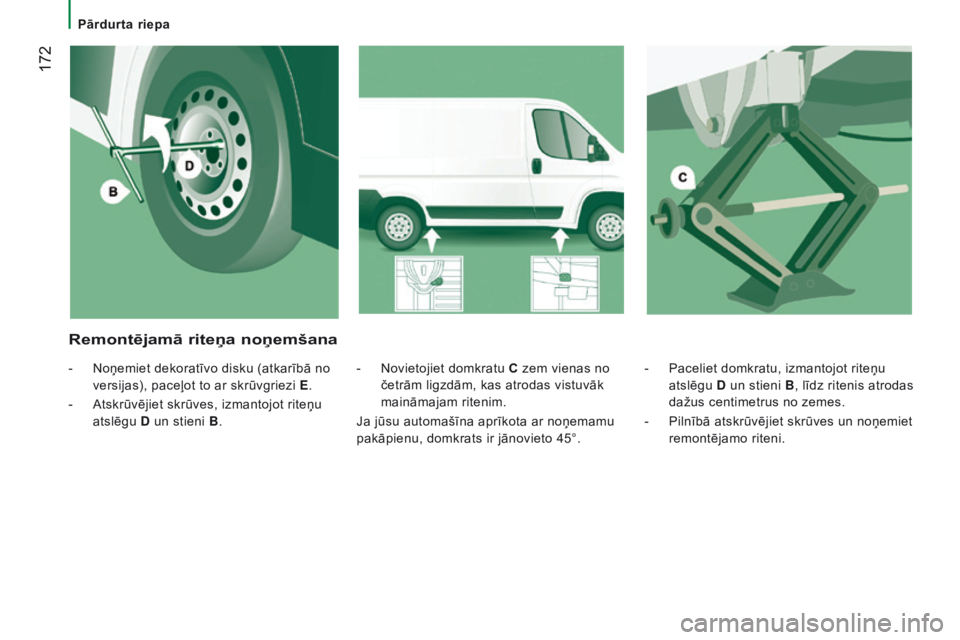

- Paceliet domkratu, izmantojot riteņu
atslēgu d
un stieni
B, līdz ritenis atrodas
dažus centimetrus no zemes.
-

Pilnībā atskrūvējiet skrūves un noņemiet

remontējamo riteni.
-
Novietojiet domkratu
C
zem vienas no
četrām ligzdām, kas atrodas vistuvāk
maināmajam ritenim.
Ja jūsu automašīna aprīkota ar noņemamu
pakāpienu, domkrats ir jānovieto 45°.
Remontējamā riteņa noņemšana
- Noņemiet dekoratīvo disku (atkarībā no
versijas), paceļot to ar skrūvgriezi e
.
-


Atskrūvējiet skrūves, izmantojot riteņu

atslēgu
d
un stieni
B.
Pārdurta riepa

173
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

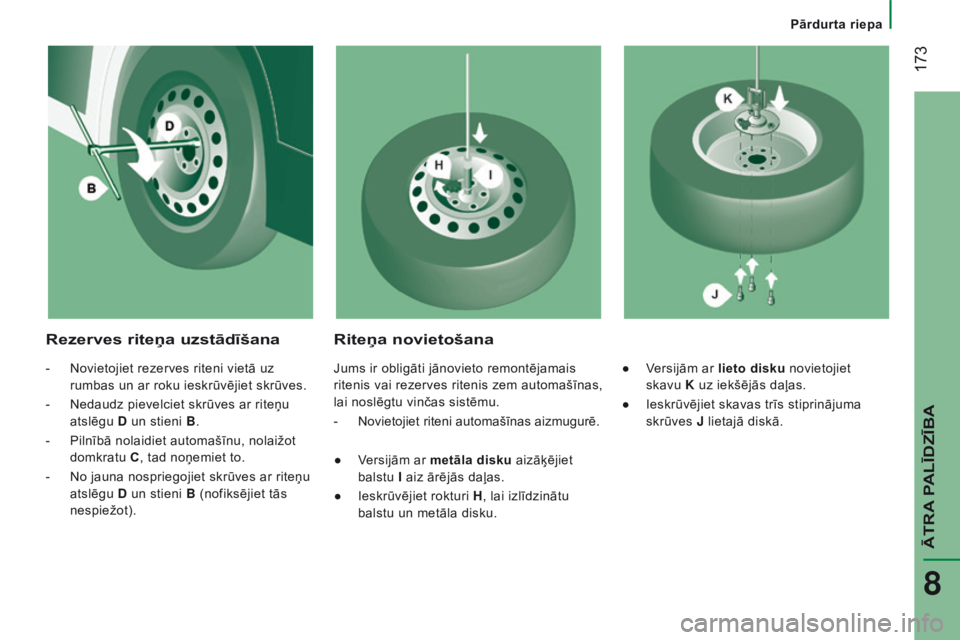

Rezerves riteņa uzstādīšana Riteņa novietošana
- Novietojiet rezerves riteni vietā uz
rumbas un ar roku ieskrūvējiet skrūves.
-

Nedaudz pievelciet skrūves ar riteņu

atslēgu
d
un stieni
B.
-

Pilnībā nolaidiet automašīnu, nolaižot

domkratu C , tad noņemiet to.
-

No jauna nospriegojiet skrūves ar riteņu

atslēgu
d
un stieni
B (nofiksējiet tās
nespiežot). Jums ir obligāti jānovieto remontējamais
ritenis vai rezerves ritenis zem automašīnas,
lai noslēgtu vinčas sistēmu.
-
Novietojiet riteni automašīnas aizmugurē.
●


V
ersijām ar metāla disku aizāķējiet
balstu I aiz ārējās daļas.
●

Ieskrūvējiet rokturi
H, lai izlīdzinātu
balstu un metāla disku. ●
V ersijām ar lieto disku novietojiet
skavu K uz iekšējās daļas.
●

Ieskrūvējiet skavas trīs stiprinājuma

skrūves J lietajā diskā.
ĀTRA PALĪDZĪBA
8
Pārdurta riepa

174
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

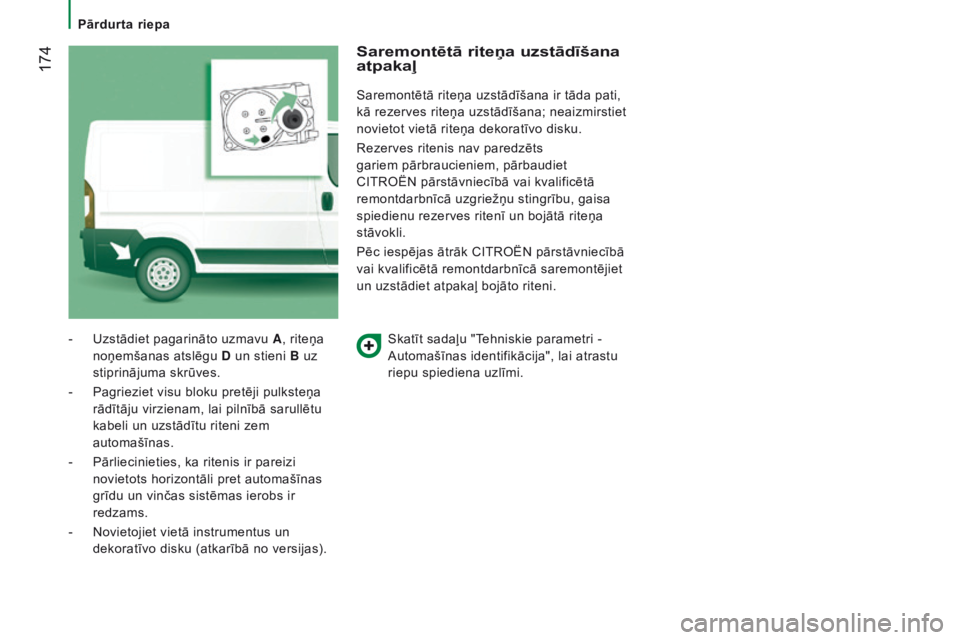

Skatīt sadaļu "Tehniskie parametri -
Automašīnas identifikācija", lai atrastu
riepu spiediena uzlīmi.
-
Uzstādiet pagarināto uzmavu
a, riteņa

noņemšanas atslēgu
d
un stieni

B uz
stiprinājuma skrūves.
-

Pagrieziet visu bloku pretēji pulksteņa


rādītāju virzienam, lai pilnībā sarullētu
kabeli un uzstādītu riteni zem
automašīnas.
-

Pārliecinieties, ka ritenis ir pareizi


novietots horizontāli pret automašīnas
grīdu un vinčas sistēmas ierobs ir
redzams.
-

Novietojiet vietā instrumentus un


dekoratīvo disku (atkarībā no versijas).
Saremontētā riteņa uzstādīšana
atpakaļ
Saremontētā riteņa uzstādīšana ir tāda pati,
kā rezerves riteņa uzstādīšana; neaizmirstiet
novietot vietā riteņa dekoratīvo disku.
Rezerves ritenis nav paredzēts
gariem pārbraucieniem, pārbaudiet
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā uzgriežņu stingrību, gaisa
spiedienu rezerves ritenī un bojātā riteņa
stāvokli.
Pēc iespējas ātrāk CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā saremontējiet
un uzstādiet atpakaļ bojāto riteni.
Pārdurta riepa
