2017 CITROEN DS3 Kezelési útmutató (in Hungarian)

215
DS3_hu_Chap08_info-pratiques_ed02-2015
LED- es ködfényszóró izzójának
cseréje
A beépített oldalsó irányjelzők
izzójának cseréje
F Az irányjelző közepénél illesszen
egy csavarhúzót az irányjelző és a
visszapillantó tükör alsó része közé.
F

N
yomja meg a csavarhúzót, majd emelje ki
a kiszabadított irányjelzőt.
F

K
össe ki az izzó csatlakozóját.
F

C
serélje ki a modult.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzókat a CITROËN hálózatban vagy
egy szakszervizben szerezheti be.
LED- es nappali lámpák cseréje
Az ilyen típusú diódák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Az ilyen típusú LED-es izzó cseréjekor
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Gyakorlati tudnival

DS3_hu_Chap08_info-pratiques_ed02-2015
1. Féklámpa/helyzetjelző lámpa (P21/5W)
2. Helyzetjelző lámpa (P5W)
3.
I

rányjelzők (PY21W borostyánsárga)
4.
K

ödlámpa a bal oldalon (PR21W piros)
T

olatólámpa a jobb oldalon (P21W)
Hátsó lámpák
A sárga és piros színű izzókat, mint pl.
az irányjelzők vagy a ködlámpa, mindig
ugyanolyan műszaki jellemzőkkel
rendelkező, azonos színű izzókra kell
cserélni.
Az izzók cseréje
F Nyissa ki a csomagtartót.
F V egye le a takarófedelet a cserélni kívánt
oldalon.
F

C
savarozza ki a lámpatestet rögzítő
pillangóanyát.
F

P
attintsa ki a csatlakozót.
F

T
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet. F
H úzza szét a négy nyelvet és vegye ki az
izzótartót.
F

F
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.

217
DS3_hu_Chap08_info-pratiques_ed02-2015
Az irányjelzők (4), a ködlámpa és
a tolatólámpák (5) cseréje
F Fordítsa el negyed fordulattal az izzót és cserélje ki.
A LED- es helyzetjelzők és
féklámpa (diódák) cseréje
Az ilyen típusú diódák cseréje ügyében
forduljon a CITROËN hálózat vagy egy
szakszerviz munkatársaihoz.
3D hátsó lámpák
Hozzáférés az izzókhoz
F Nyissa ki a csomagtartót.
F V egye le a takarófedelet a megfelelő
oldalon.
F

C
savarozza ki a lámpatestet rögzítő
pillangóanyát.
F

P
attintsa ki a csatlakozót.
F

T
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.
1.
L

ED-es 3D helyzetjelző lámpák (diódák)
2. F
éklámpa/LED-es helyzetjelző lámpák
(diódák)
3.
L

ED-es oldalsó helyzetjelzők (diódák)
4.
I

rányjelzők (PY21W borostyánsárga)
5.
K

ödlámpa a bal oldalon (H21W piros)
T

olatólámpa a jobb oldalon (H21W) A sárga és piros színű izzókat, mint pl.
az irányjelzők vagy a ködlámpa, mindig
ugyanolyan műszaki jellemzőkkel
rendelkező, azonos színű izzókra kell
cserélni.
Gyakorlati tudnival

DS3_hu_Chap08_info-pratiques_ed02-2015
A pótféklámpa cseréje
(4 darab W5W izzó)
F nyissa ki a csoma gtartót.
F V egye ki a csomagtérborításon lévő két
záróelemet ( A).
F
t
e
ngelyirányban nyomja be a lámpatestet
és két csavarhúzó segítségével kívülről
emelje ki.
F

K
össe le a csatlakozót és - ha
szükséges - az ablakmosó csövét.
F

F
ordítsa el negyed fodulattal a hibás izzó
foglalatát.
F

V
egye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezeket a műveleteket
hajtsa végre fordított sorrendben.
A LED- es pótféklámpa cseréje
Az ilyen típusú fénykibocsátó diódák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A rendszámtábla-világítás
izzójának cseréje (LED)
Az ilyen típusú LED-es izzó cseréjével
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.

219
DS3_hu_Chap08_info-pratiques_ed02-2015

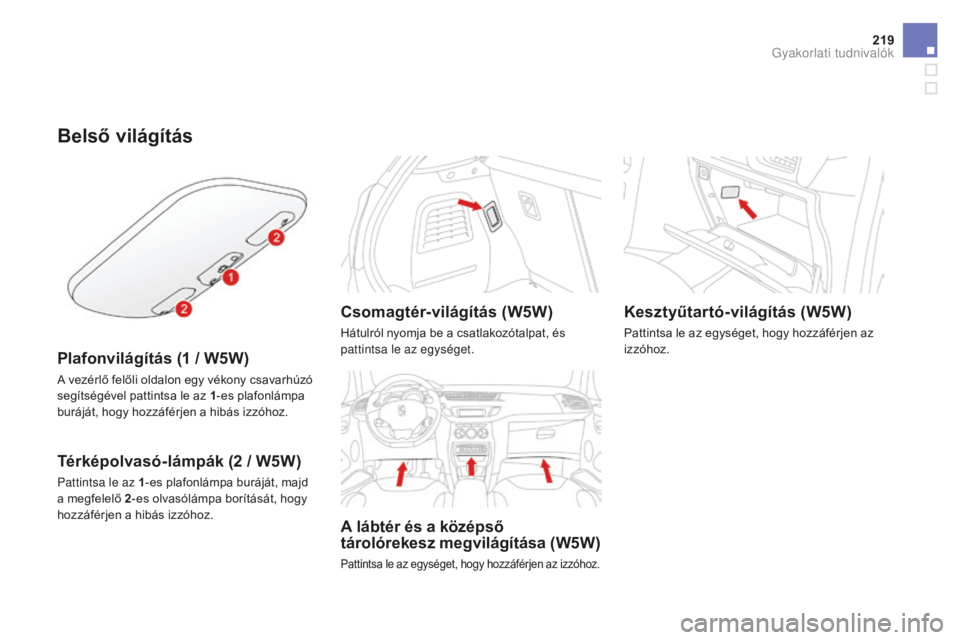

Belső világítás
Plafonvilágítás (1 / W5W)
A vezérlő felőli oldalon egy vékony csavarhúzó
segítségével pattintsa le az 1-es plafonlámpa
buráját, hogy hozzáférjen a hibás izzóhoz.
Térképolvasó-lámpák (2 / W5W)
Pattintsa le az 1 -es plafonlámpa buráját, majd
a megfelelő 2 -es olvasólámpa borítását, hogy
hozzáférjen a hibás izzóhoz.
Csomagtér-világítás (W5W)
Hátulról nyomja be a csatlakozótalpat, és
pattintsa le az egységet.
A lábtér és a középső
tárolórekesz megvilágítása (W5W)
Pattintsa le az egységet, hogy hozzáférjen az izzóhoz.
Kesztyűtartó-világítás (W5W)
Pattintsa le az egységet, hogy hozzáférjen az
izzóhoz.
Gyakorlati tudnival

DS3_hu_Chap08_info-pratiques_ed02-2015
Biztosítékcsere
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét
a szériafelszerelésként vagy
extraként beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából
eredő költségekért és a nem a
C
i
troën
ál
tal ajánlott, nem általa
forgalmazott vagy nem az előírásainak
megfelelő módon beszerelt kiegészítő
tartozékok használata miatt
bekövetkező meghibásodásokért,
különösen ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10
mA-t.
A csipesznek és a tartalékbiztosítékoknak
fenntartott hely a műszer fali biztosítékdoboz
fedelének belső oldalán található.
Hozzáférés az eszközökhöz:
F

a s

zélénél meghúzva pattintsa le a fedelet,
F

v

egye le teljesen a fedelet,
F

v

egye ki a csipeszt.
Hozzáférés az eszközökhöz
A biztosíték cseréje előtt ki kell deríteni és meg
kell szüntetni a hiba okát.
F
A h
ibás biztosítékot a szálak állapotának
vizsgálatával ismerheti fel.
A biztosíték cseréje
Jó Rossz
F

A b

iztosítékot a speciális csipesz
segítségével távolíthatja el a foglalatból.
F

A m

eghibásodott biztosítékot minden
esetben azonos áramerősségű
biztosítékkal helyettesítse.
F

A d

obozon található számot egyeztesse
a biztosítékon, illetve az itt közölt
táblázatokban szereplő áramerősséggel.

221
DS3_hu_Chap08_info-pratiques_ed02-2015
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosítékok táblázata
Biztosíték számaÁramerősség Funkció
FH36 5
A Vontatmánykiszolgáló egység
FH37 -Szabad
FH38 20
A HIFI-erősítő
FH39 20
A Ülésfűtés
FH40 40
A Vontatmánykiszolgáló egység
Biztosíték számaÁramerősség Funkció
F1 15
A Hátsó ablaktörlő
F2 -Szabad
F3 5
A Légzsákok és pirotechnikai előfeszítők vezérlőegysége
F4 10
A Légkondicionáló, tengelykapcsoló-érintkező, elektrokróm
visszapillantó, részecskeszűrő-szivattyú (dízel),
diagnosztikai csatlakozó, levegőmennyiség-mérő (dízel)
F5 30
A Ablakemelő-vezérlőpanel, utasoldali ablakemelő vezérlője,
első ablakemelők motorja
F6 30
A Vezetőoldali ablakemelő motorja
F7 5
A Plafonvilágítás, kesztyűtartó-világítás
Gyakorlati tudnival

DS3_hu_Chap08_info-pratiques_ed02-2015
Biztosíték számaÁramerősségFunkció
F8 20
A Többfunkciós képernyő, autórádió, rádiónavigációs
rendszer, riasztó vezérlőegysége, riasztó szirénája
F9 30
A
12 voltos csatlakozó, hordozható navigációs készülék tápellátása
F10 15 AKormánykeréken elhelyezett kapcsolók
F11 15
AIndításgátló, diagnosztikai csatlakozó, automata
sebességváltó vezérlőegysége
F12 15
AEső- és fényérzékelő, vontatmánykiszolgáló egység
F13 5
AFő fékkapcsoló, motorkiszolgáló egység
F14 15
AParkolóradar vezérlőegysége, légzsák-vezérlőegység,
műszercsoport, automata légkondicionáló, USB Box, HIFI-
erősítő
F15 30
A
ret
eszelés
F16 -Szabad
F17 40
AHátsó szélvédő és külső visszapillantó tükrök jégmentesítése
SH -PA
rC

sönt
