2017 CITROEN C-ELYSÉE Betriebsanleitungen (in German)

23

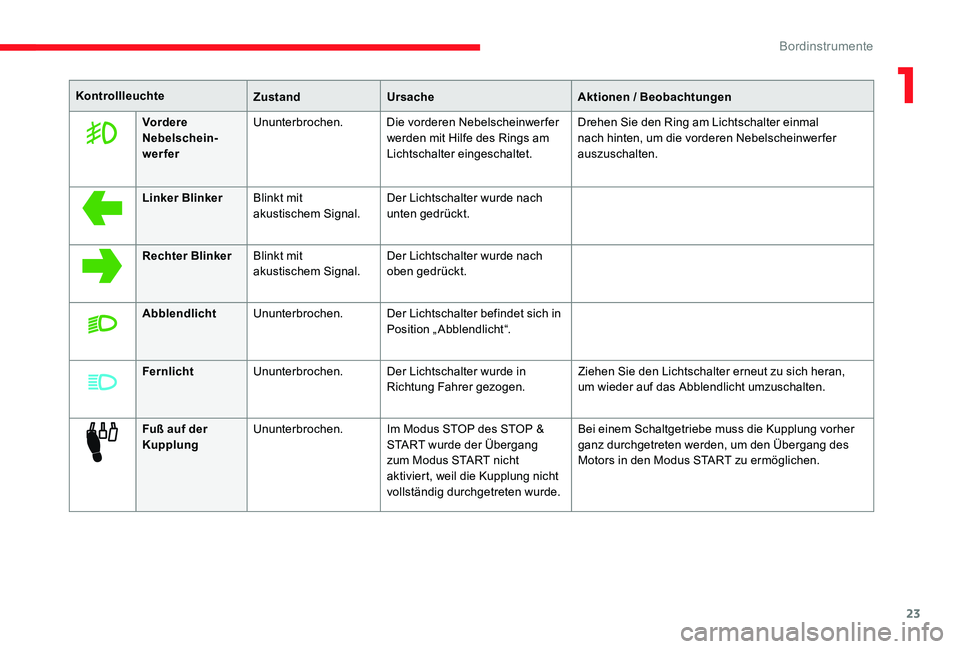

KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Vordere
Nebelschein­
werfer Ununterbrochen. Die vorderen Nebelscheinwerfer
werden mit Hilfe des Rings am
Lichtschalter eingeschaltet. Drehen Sie den Ring am Lichtschalter einmal
nach hinten, um die vorderen Nebelscheinwerfer
auszuschalten.
Linker Blinker Blinkt mit
akustischem Signal. Der Lichtschalter wurde nach
unten gedrückt.
Rechter Blinker Blinkt mit
akustischem Signal. Der Lichtschalter wurde nach
oben gedrückt.
Abblendlicht Ununterbrochen. Der Lichtschalter befindet sich in
Position „Abblendlicht“.
Fernlicht Ununterbrochen. Der Lichtschalter wurde in
Richtung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran,
um wieder auf das Abblendlicht umzuschalten.
Fuß auf der
Kupplung Ununterbrochen.
Im Modus STOP des STOP &
START wurde der Übergang
zum Modus START nicht
aktiviert, weil die Kupplung nicht
vollständig durchgetreten wurde. Bei einem Schaltgetriebe muss die Kupplung vorher
ganz durchgetreten werden, um den Übergang des
Motors in den Modus START zu ermöglichen.
1
Bordinstrumente

24

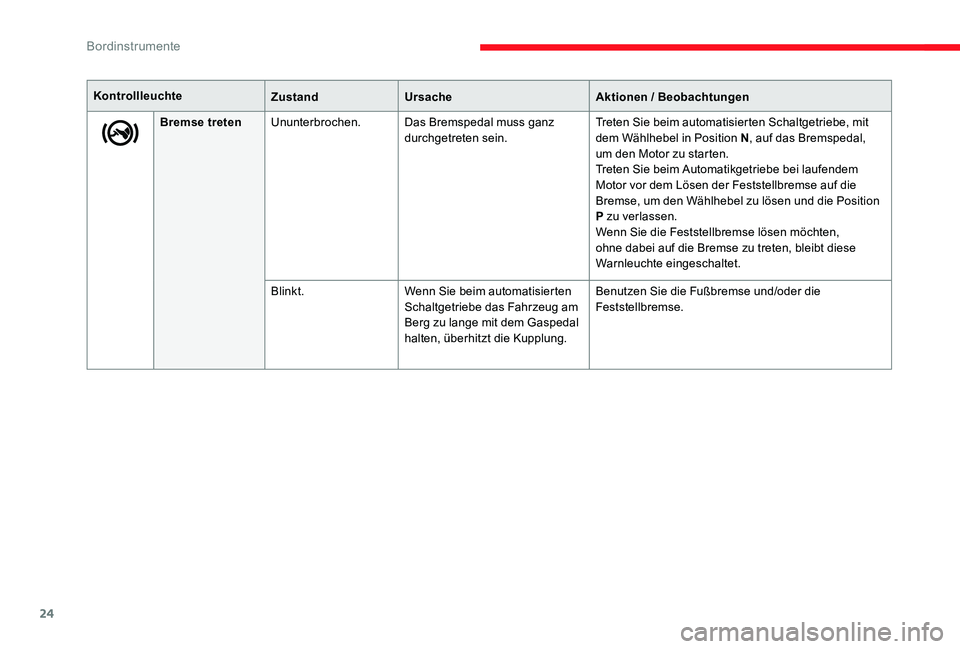

Bremse tretenUnunterbrochen. Das Bremspedal muss ganz
durchgetreten sein. Treten Sie beim automatisierten Schaltgetriebe, mit
dem Wählhebel in Position N
, auf das Bremspedal,
um den Motor zu starten.
Treten Sie beim Automatikgetriebe bei laufendem
Motor vor dem Lösen der Feststellbremse auf die
Bremse, um den Wählhebel zu lösen und die Position
P zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Warnleuchte eingeschaltet.
Blinkt. Wenn Sie beim automatisierten
Schaltgetriebe das Fahrzeug am
Berg zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
Feststellbremse.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Bordinstrumente

25

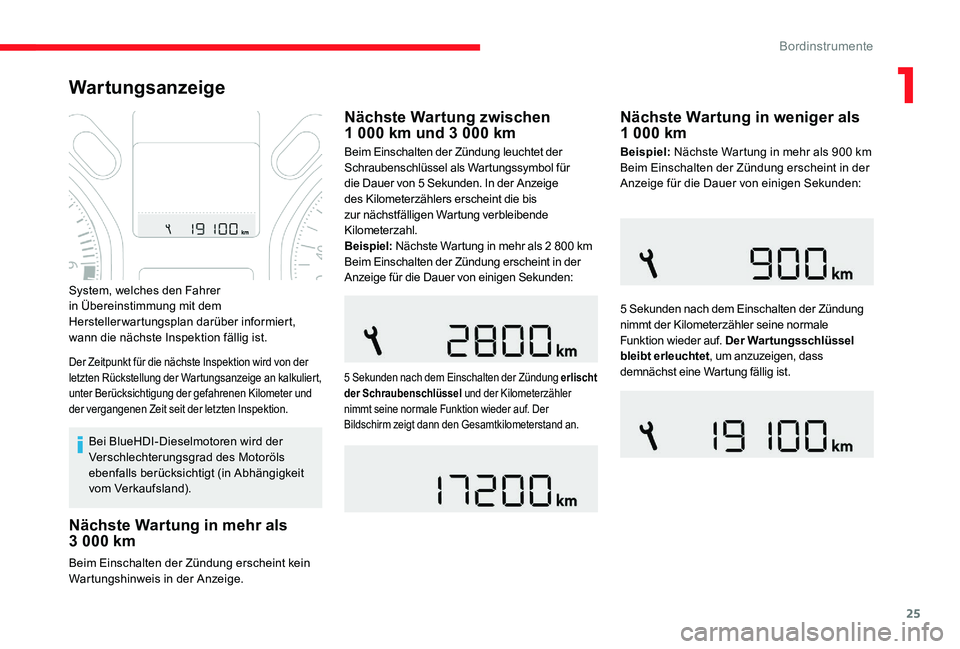

Wartungsanzeige
Bei BlueHDI-Dieselmotoren wird der
Verschlechterungsgrad des Motoröls
ebenfalls berücksichtigt (in Abhängigkeit
vom Verkaufsland).
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Anzeige.
Nächste Wartung in mehr als
3 000 km Nächste Wartung zwischen
1
000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für
die Dauer von 5 Sekunden. In der Anzeige
des Kilometerzählers erscheint die bis
zur nächstfälligen Wartung verbleibende
Kilometerzahl.
Beispiel:
Nächste Wartung in mehr als 2
800 km
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von einigen Sekunden:
Nächste Wartung in weniger als
1 000 km
Beispiel: Nächste Wartung in mehr als 900 km
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von einigen Sekunden:
5 Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale
Funktion wieder auf. Der Wartungsschlüssel
bleibt erleuchtet , um anzuzeigen, dass
demnächst eine Wartung fällig ist.
System, welches den Fahrer
in Übereinstimmung mit dem
Herstellerwartungsplan darüber informiert,
wann die nächste Inspektion fällig ist.
Der Zeitpunkt für die nächste Inspektion wird von der
letzten Rückstellung der Wartungsanzeige an kalkuliert,
unter Berücksichtigung der gefahrenen Kilometer und
der vergangenen Zeit seit der letzten Inspektion.5 Sekunden nach dem Einschalten der Zündung erlischt
der Schraubenschlüssel
und der Kilometerzähler
nimmt seine normale Funktion wieder auf. Der
Bildschirm zeigt dann den Gesamtkilometerstand an.
1
Bordinstrumente

26
Das Wartungsintervall ist überschrittenBei jedem Einschalten der Zündung blinkt der Schlüssel
für die Dauer von 5 Sekunden, um Ihnen anzuzeigen, dass
die Wartung möglichst schnell durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung um 300
km
überschritten.
Beim Einschalten der Zündung erscheint in der Anzeige für
die Dauer von einigen Sekunden:
5 Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale Funktion
wieder auf. Der Schlüssel bleibt erleuchtet .
Bei den Versionen mit BlueHDi-
Dieselmotor er folgt diese Warnung in
Verbindung mit dem ununterbrochenen
Aufleuchten der Service-Kontrollleuchte,
sobald die Zündung eingeschaltet wird. Die Kilometer, die noch zu fahren bleiben,
können durch den Faktor Zeit gewichtet
werden, je nach Fahrgewohnheiten des
Fahrers.
Der Schlüssel kann aufleuchten, wenn Sie
die Frist seit der letzten, im Wartungsplan
des Herstellers aufgeführten Wartung
überschritten haben.
Bei den Diesel BlueHDi-Ausführungen
kann der Schlüssel, je nach Grad der
Motorölverschlechterung, auch vorzeitig
aufleuchten (je nach Vertriebsland).
Die Motorölverschlechterung hängt von
den Fahrbedingungen des Fahrzeugs ab.
Rückstellung der
Wartungsanzeige
Nach jeder Inspektion muss die
Wartungsanzeige zurückgestellt werden.
Das Rückstellungsverfahren ist wie folgt:
F

Zü
ndung ausschalten.
F

D
en Tageskilometerzähler-Rückstellknopf
drücken und gedrückt halten.
F

D
ie Zündung einschalten; der
Kilometerzähler beginnt einen Countdown.
F

K
nopf loslassen, wenn =0 angezeigt wird;
das Maulschlüsselsymbol verschwindet.
Wenn Sie nach diesem Vorgang
die Batterie abklemmen möchten,
schließen Sie das Fahrzeug und warten
Sie mindestens fünf Minuten, bis die
Rückstellung erfasst wurde.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit
abrufen.
F
D
rücken Sie auf den Knopf zur
Rückstellung des Tageskilometerzählers.
Der Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder.
Bordinstrumente

27
Reichweitenanzeige für AdBlue®
Dieses System über wacht den Füllstand des
AdBlue®-Tanks und erkennt eine Störung
des SCR Abgasreinigungssystems, um eine
Luftverschmutzung zu verhindern. Beim
Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die
Anlasssperre das Fahrzeug blockiert.
Bei gleichzeitigem Auftreten eines
Systemdefekts und einem niedrigen AdBlue
®-
Füllstand wird die kürzere Entfernung
angezeigt.
Reichweite von mehr als 2

400

km
Beim Einschalten der Zündung wird die
Reichweite nicht automatisch angezeigt.
Wenn die Gefahr besteht, wegen AdBlue®­Mangels nicht
starten zu können
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist. Reichweite zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte AdBlue, es ertönt ein
Warnsignal und im Kombiinstrument wird
vorübergehend die Anzeige „NO START
IN“ und eine Entfernung eingeblendet,
welche die Reichweite des Fahrzeugs vor
der Anlasssperre des Motors in Kilometern
anzeigt
– (z. B.: „NO START IN 1500 km“
bedeutet „ Anlasssperre in 1 500
km“).
Während der Fahrt wird diese Meldung alle
300
km erneut angezeigt, bis der AdBlue
®-Ta n k
aufgefüllt wurde.®
Der Reserve-Füllstand ist erreicht: es wird
empfohlen, so bald wie möglich aufzufüllen.
Es wird empfohlen, nicht mehr als 10 Liter von
AdBlue nachzufüllen.
Für weitere Informationen zu AdBlue
®
und dem SCR (BlueHDi Diesel)­Sy
stem ,
insbesondere zum Nachfüllen, siehe
entsprechende Rubrik.
1
Bordinstrumente

28
oder
Reichweite zwischen 0 und 600 km
oder
Fahrzeugpanne wegen Mangel an AdBlue
®
Um den Motor wieder starten zu können,
ist es unbedingt er forderlich, dass Sie
mindestens 3,4 Liter AdBlue
® in den
hierfür vorgesehenen Tank füllen.
Für weitere Informationen zu AdBlue
®
und dem SCR (BlueHDi Diesel)­Sy
stem ,
insbesondere zum Nachfüllen, siehe
entsprechende Rubrik.
Bei Einschalten der Zündung leuchtet die
Service-Warnleuchte auf und die AdBlue
Warnleuchte blinkt, begleitet von einem
akustischen Signal und einer vorübergehenden
Anzeige von „NO START IN“ und 0 Kilometer
im Kombiinstrument - („NO START IN 0
Kilometer“ bedeutet „Start wird verhindert“).
Der AdBlue
®-Behälter ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Mit dem Einschalten der Zündung leuchtet
die Warnleuchte für Service auf und die
Warnleuchte AdBlue blinkt, es ertönt ein
Warnsignal und im Kombiinstrument wird
vorübergehend die Anzeige „NO START IN“
und eine Entfernung eingeblendet, welche
die Reichweite des Fahrzeugs vor der
Anlasssperre des Motors in Kilometern oder
Meilen anzeigt - (z. B.: „NO START IN 300

km“
bedeutet „ Anlasssperre in 300

km“).
Während der Fahrt wird diese Meldung
alle 30

Sekunden erneut angezeigt, bis der
AdBlue
®-Tank aufgefüllt wurde.
Es ist entscheidend wichtig, so bald wie
möglich nachzufüllen und bevor der Tank
vollständig leer ist; andernfalls ist ein Starten
nach dem nächsten Halt nicht möglich.
Für weitere Informationen zu AdBlue
®
und dem SCR (BlueHDi Diesel)­Sy
stem ,
insbesondere zum Nachfüllen, siehe
entsprechende Rubrik.
Bordinstrumente

29
Bei einer Störung des Abgasreinigungssystems SCR
Eine Anlasssperre wird automatisch
aktiviert, wenn nach der Bestätigung eines
Defekts im SCR Abgasreinigungssystem
1 100 km gefahren wurden. Lassen Sie
das System schnellstmöglich bei einem
Vertreter des
CITROËN-Händlernetzes
oder in einer qualifizierten Fachwerkstatt
überprüfen. Bei Erfassen einer Störung
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach der Selbstdiagnose des
Emissionsschutzsystems SCR. oder
Wird eine Störung des SCR-Systems erkannt (nach
50
km in Verbindung mit der ständigen Anzeige
der Störungsmeldung), leuchten die Warnleuchten
SERVICE und die der Motorselbstdiagnose permanent,
und die Warnleuchte AdBlue blinkt, in Verbindung
mit einem akustischen Signal und der temporären
Anzeige von „NO START IN“ und einer Entfernung im
Kombiinstrument, welche die restliche Fahrstrecke in
Meilen oder Kilometern angibt, bevor die Anlasssperre
aktiviert wird - (z. B.: „NO START IN 600
km“ bedeutet
„ Anlasssperre wird nach 600
km aktiviert“.
Während der Fahrt erscheint diese Anzeige alle
30 Sekunden erneut, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Beim Einschalten der Zündung wird der Alarm erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Andernfalls werden Sie Ihr Fahrzeug nicht mehr starten
können. Im Rahmen der zulässigen Fahrgrenze (zwischen
1

100

km und 0

km)
oder
Die Warnleuchten AdBlue, Service und der
Motorselbstdiagnose leuchten in Verbindung
mit einem akustischen Signal und der Meldung
„Fehler Abgasreinigung“ auf.
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht.
1
Bordinstrumente

30

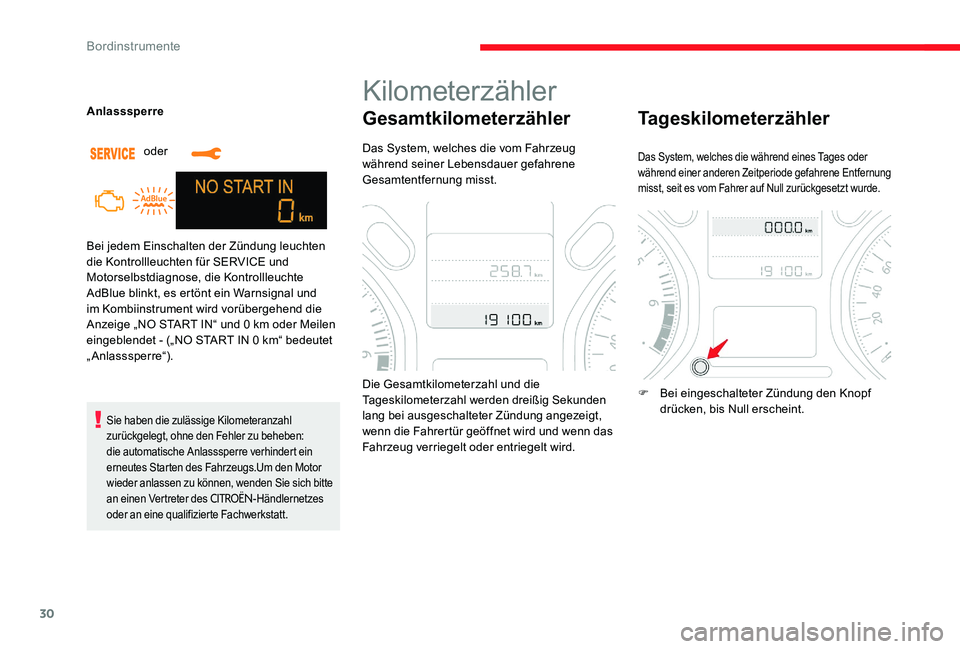

Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte
AdBlue blinkt, es ertönt ein Warnsignal und
im Kombiinstrument wird vorübergehend die
Anzeige „NO START IN“ und 0 km oder Meilen
eingeblendet - („NO START IN 0
km“ bedeutet
„ Anlasssperre“). Anlasssperre
Sie haben die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben:
die automatische Anlasssperre verhindert ein
erneutes Starten des Fahrzeugs.Um den Motor
wieder anlassen zu können, wenden Sie sich bitte
an einen Vertreter des
CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Kilometerzähler
Gesamtkilometerzähler
Das System, welches die vom Fahrzeug
während seiner Lebensdauer gefahrene
Gesamtentfernung misst.
Die Gesamtkilometerzahl und die
Tageskilometerzahl werden dreißig Sekunden
lang bei ausgeschalteter Zündung angezeigt,
wenn die Fahrertür geöffnet wird und wenn das
Fahrzeug verriegelt oder entriegelt wird.
Tageskilometerzähler
Das System, welches die während eines Tages oder
während einer anderen Zeitperiode gefahrene Entfernung
misst, seit es vom Fahrer auf Null zurückgesetzt wurde.
F Bei eingeschalteter Zündung den Knopf drücken, bis Null erscheint.
oder
Bordinstrumente
