2017 CITROEN BERLINGO MULTISPACE Kasutusjuhend (in Estonian)

95
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
Laeriiul
Asub päikesesirmi kohal ja võimaldab
paigutada mitmesuguseid esemeid
(kampsun, mapp, kindad...).
Päikesesirmis on avad, mis
võimaldavad riiulil olevaid esemeid
näha ja neile ligi pääseda.
Maksimaalne lubatud koormus
laeriiulile on 5 kg.
Ärge asetage riiulile esemeid, mis
võivad reisijatele ohtlikud olla.
Keskmine konsool koos
panipaigaga
Konsool pakub suurepäraseid
lisavõimalusi : seda saab ära võtta või
kinnitada alusele, mille tagaosas on ka
kaks topsihoidjat.
Kontrollige, et topsihoidjas olev
pudel või joogitops oleks topsihoidjas
korralikult kinni ja ei läheks sõidu ajal
ümber.
Ümber minna võiv vedelik võib
kahjustada juhikohal ja keskkonsoolil
olevaid nuppe ning lüliteid.
o

lge tähelepanelik.
Päikesesirm
Pimestamise vältimiseks laske
päikesesirm alla.
Juhi päikesesirmi küljes on tasku
kiirteekaartide, kviitungite jms. jaoks
Panipaigad istmete all
Esiistmete all põrandas on kaanega või
ilma kaaneta panipaigad.
Panipaikadesse pääsemiseks lükake
istet ettepoole. Kaane avamine toimub
istme tagant.
ErGonooMiA ja MUGAVUS
4
Elu salongis

96
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
VARUSTUS ISTMETE JUURES
Pagasikarbid põrandas
Esiistmetel istujate jalgade juures
põrandas on kaks karpi.
n

ende avamiseks libistage sõrmed
süvendisse ja tõstke kaas üles.
Klapplauad
tagasiasetamiseks tõmmake
klapplauda ülespoole ja laske alla.
turvalisuse huvides tuleb laud väga
tugeva surve mõjul kinnituskohtadest
lahti.
tagasiasetamiseks vertikaalasendis
pange kõigepealt paika üks pool ja siis
teine, kergelt surudes.
Ärge asetage klapplauale väga kõvu
või raskeid esemeid.

n eed võivad
äkkpidurduse korral reisijaid vigastada.
Kummagi klapplaua küljel on kotinagi.
Külgakende rulood
Külgmiste liuguste akendel võivad olla
rulood.
r

uloo paikapanemiseks tõmmake
seda servast.
Et vältida ruloo kahjustumist ukse
avamisel kontrollige, kas ruloo serv on
korralikult kinni.
r

ulood üles tõstes ja alla lastes
hoidke alati servast kinni.
Elu salongis

97
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
MODUTOP KATUS
Lagi on multifunktsionaalne ja
pikendab laeriiulit. Koosneb järgmistest
osadest
:
Panipaigad
Mõlemal pool katust asuvad
panipaigad. Maksimaalne koormus
panipaigale : 6 kg.
Läbipaistev põhi lihtsustab
panipaikades olevate esemete leidmist.
Ärge asetage panipaika esemeid, mis
võivad reisijaid vigastada.
Laetuli
See laetuli töötab sarnaselt eesmise
laetulega.
Vt. teema 4, osa "Elu salongis",
ptk. "Laetuled".
ErGonooMiA ja MUGAVUS
4
Elu salongis

98
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016

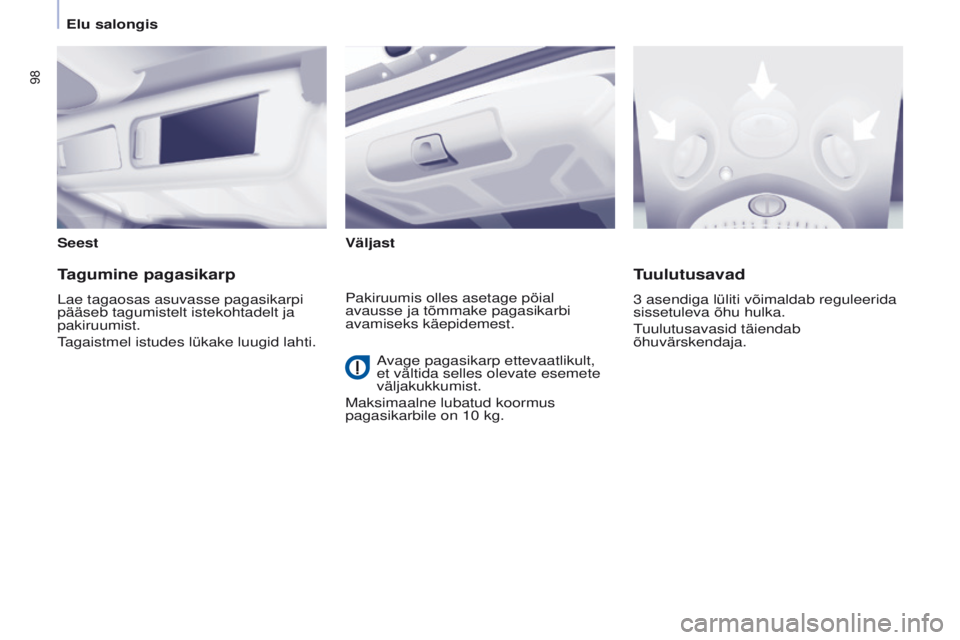

SeestVäljast
Tagumine pagasikarp
Lae tagaosas asuvasse pagasikarpi
pääseb tagumistelt istekohtadelt ja
pakiruumist.
tagaistmel istudes lükake luugid lahti.
Tuulutusavad
3 asendiga lüliti võimaldab reguleerida
sissetuleva õhu hulka.
tuulutusavasid täiendab
õhuvärskendaja.
Pakiruumis olles asetage pöial
avausse ja tõmmake pagasikarbi
avamiseks käepidemest.
A

vage pagasikarp ettevaatlikult,
et vältida selles olevate esemete
väljakukkumist.
Maksimaalne lubatud koormus
pagasikarbile on 10

kg.
Elu salongis

99
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
ÕHUVÄRSKENDAJA
Õhuvärskendaja pihustab salongi
lõhna laepaneelis asuvate
tuulutusavade kaudu.
Lõhna pihustamise reguleerimine
Lõhna pihustamise reguleerimiseks
keerake kroomitud nuppu :
-

vähendamiseks vasakule,
-


suurendamiseks paremale.
Lõhna pihustamise peatamiseks
keerake kroomitud nupp lõpuni
paremale.
Õhuvärskendaja eemaldamine
- Vajutage nupp alla ja keetake seda veerand pööret vasakule kuni
lõpuni.
-

Võtke lõhnakassett laepaneeli
seest välja.
-


Asendage lõhnakassett uuega.
ErGonooMiA ja MUGAVUS
4
Elu salongis

100
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
Lõhnakasseti paigaldamine
Lõhnakassett koosneb padrunist B ja
hermeetilisest ümbrisest C.
-
Eemaldage kaitsekile
D.
-

Asetage kasseti ots
B
õhuvärskendaja nupu A kohale.
-

Keerake kassetti veerand pööret,
et see nupu külge lukustuks ja
eemaldage ümbris.
-


Sisestage õhuvärskendaja oma
kohale.
te võite kassetti alati vahetada ja
säilitada tänu hermeetilisele ümbrisele,
mis võimaldab säilitada lõhna juba
avatud lõhnakassetis.
Õhuvärskendaja nupp

A on padrunist
sõltumatu.
Kassette müüakse ilma A nuputa.
Lõhnapihusti sisestamine
Pärast lõhnapadruni paigaldamist või
vahetamist :
-

Asetage lõhnapihusti oma kohale.
-


Keerake lõhnapihustit veerand
pööret paremale.
Kasutusjuhend
turvalisuse tagamiseks kasutage
lõhnapadruneid vaid selleks ettenähtud
eesmärgil. Ärge võtke lõhnapadruneid
lahti.
Ärge visake hermeetilisi ümbriseid ära,
neid saab kasutada ava sulgejana, kui
te parajasti lõhnapadruneid ei kasuta.
Ärge üritage täita padruneid
lõhnadega, mida ei müüda C
itroën
esinduses.
Hoidke lõhnapadruneid laste ja
loomade eest. Vältige lõhna sattumist
nahale ja silma. Lõhna allaneelamise
korral minge arsti juurde ja näidake
talle toote pakendit või silti.n
uppu A saab kinnitada
multifunktsionaalse laepaneeli külge
vaid koos lõhnapakassetiga.
Seepärast hoidke alati alles nupp A ja
üks lõhnakassett.
Lõhnakassetid on müügil C
itroën

esinduses.
Elu salongis

101
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
MODUTOP KATUSE KATUSEREELINGUD
Maksimaalne lubatud koorem
katusereelingu kohta on 35
kg. Koorem peab paiknema
libisemisvastaste ribade kohal ega
tohi puutuda vastu katust, aknaid ega
Zénith katuseaknaid.
Katuse koormamise reeglid
Selleks protseduuriks on vaja ratta
vahetamise tööriistade hulka kuuluvat
võtit.
Modutop katuse pikireelinguid saab
eemaldada.teema 9, osa "
r atta vahetamine".
-
A
vage kaitsekatted.
-

Keerake võtmega 4
kruvi lahti ja
eemaldage need.
-

Keerake katusereelinguid 90°,
asetades õõnes pooled ettepoole.
-


Pange 4
kruvi paigale ja keerake
võtme abil kinni.
-

Sulgege kaitsekatted.
-


Koorma kinnitamiseks kasutage
ainult rihmakohti

A.
ErGonooMiA ja MUGAVUS
4
Elu salongis

102
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
VÄLIMISED KATUSEREELINGUD
Kui asetate katusereelingutele põikiraami, tutvuge tootja poolt lubat\
ud
koormustega, kuid ärge ületage 75 kg.
Elu salongis
