2017 Alfa Romeo Giulietta Vodič za korisnike (in Croatian)

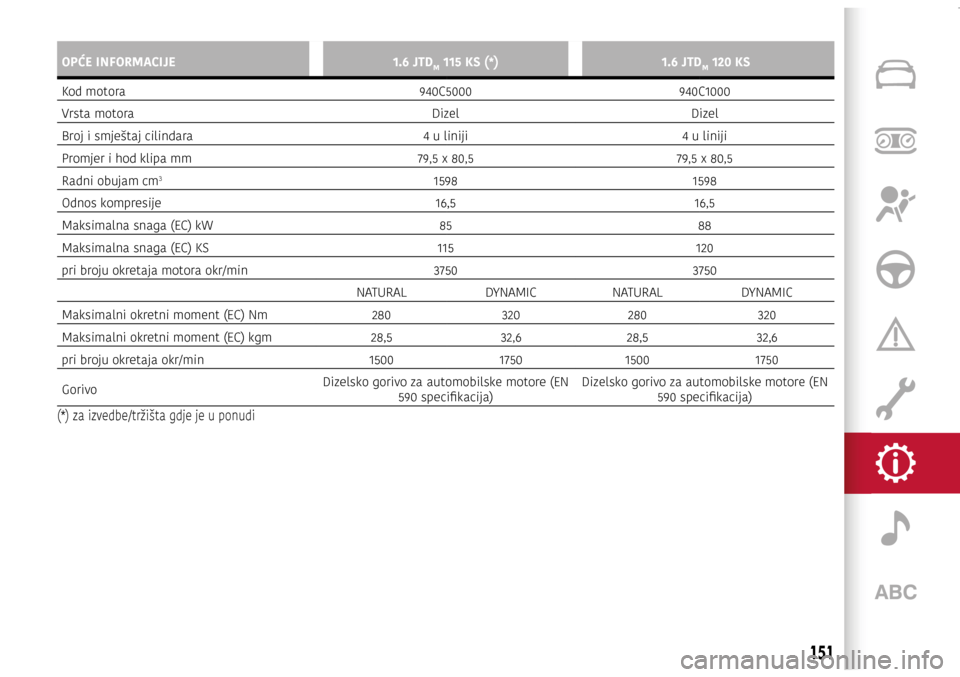

OPĆE INFORMACIJE1.6 JTDM 115 KS (*)1.6 JTDM 120 KS
Kod motora 940C5000940C1000
Vrsta motora DizelDizel
Broj i smještaj cilindara 4 u liniji4 u liniji
Promjer i hod klipa mm 79,5 x 80,579,5 x 80,5
Radni obujam cm
31598 1598
Odnos kompresije 16,516,5
Maksimalna snaga (EC) kW 8588
Maksimalna snaga (EC) KS 115120
pri broju okretaja motora okr/min 37503750
NATURAL DYNAMICNATURAL DYNAMIC
Maksimalni okretni moment (EC) Nm 280320280 320
Maksimalni okretni moment (EC) kgm 28,532,628,5 32,6
pri broju okretaja okr/min 150017501500 1750
Gorivo Dizelsko gorivo za automobilske motore (EN
590 specifikacija) Dizelsko gorivo za automobilske motore (EN
590 specifikacija)
(*) za izvedbe/tržišta gdje je u ponudi
151

OPĆE INFORMACIJE2.0 JTDM 136 KS2.0 JTDM 150 KS
Kod motora 940C3000940C4000
Vrsta motora DizelDizel
Broj i smještaj cilindara 4 u liniji4 u liniji
Promjer i hod klipa mm 83 x 90.483 x 90.4
Radni obujam cm
31956 1956
Odnos kompresije 16,516,5
NATURAL DYNAMIC
Maksimalna snaga (EC) kW 100103110
Maksimalna snaga (EC) KS 136140150
pri broju okretaja motora okr/min 450040004500
NATURAL DYNAMIC NATURALDYNAMIC
Maksimalni okretni moment (EC) Nm 320380 320380
Maksimalni okretni moment (EC) kgm 32,538,7 32,538,7
pri broju okretaja okr/min 150017501500 1750
Gorivo Dizelsko gorivo za automobilske motore
(EN 590 specifikacija)Dizelsko gorivo za automobilske motore (EN 590 specifikacija)
152
TEHNIČKE SPECIFIKACIJE

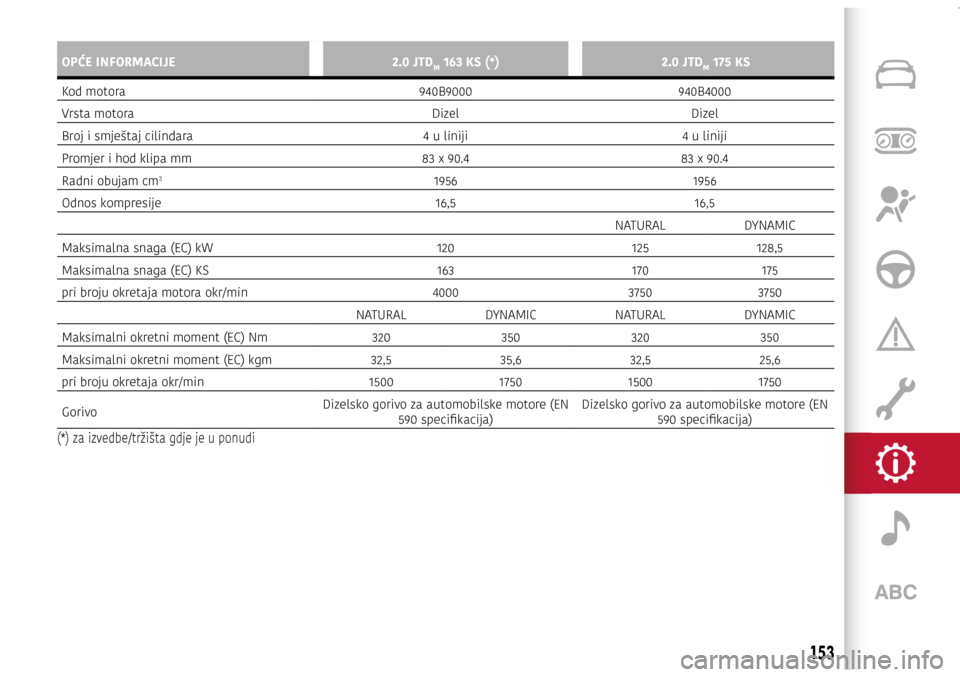

OPĆE INFORMACIJE2.0 JTDM 163 KS (*)2.0 JTDM 175 KS
Kod motora 940B9000940B4000
Vrsta motora DizelDizel
Broj i smještaj cilindara 4 u liniji4 u liniji
Promjer i hod klipa mm 83 x 90.483 x 90.4
Radni obujam cm
31956 1956
Odnos kompresije 16,516,5
NATURAL DYNAMIC
Maksimalna snaga (EC) kW 120125128,5
Maksimalna snaga (EC) KS 163170175
pri broju okretaja motora okr/min 400037503750
NATURAL DYNAMIC NATURALDYNAMIC
Maksimalni okretni moment (EC) Nm 320350 320350
Maksimalni okretni moment (EC) kgm 32,535,6 32,525,6
pri broju okretaja okr/min 150017501500 1750
Gorivo Dizelsko gorivo za automobilske motore (EN
590 specifikacija) Dizelsko gorivo za automobilske motore (EN
590 specifikacija)
(*) za izvedbe/tržišta gdje je u ponudi
153

KOTAČI
STANDARDNI NAPLATCI I GUME
IzvedbeKotačiGumeZimske gume Rezervni kotač umanjenih dimenzija
Naplatak Guma
1.4 Turbo benzinski
1.4 Turbo MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/70 R16 100M T125/80 R17 99M 4B x 16 ET 22
4B x 17 ET 25
7 1/2 Jx17 H2 ET 41
225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41 (*) 225/40 R18 92W
REINFORCED (*)(**) 225/40 R18 92Q
REINFORCED
1.4 Turbo Petrol (***)
1.4 Turbo MultiAir
(***)
1.6 JTD
M (***)
2.0 JTD
M (***) 7 1/2 Jx17 H2 ET 41
225/45 R17 91W225/45 R17 91Q
T125/80 R17 99M 4B x 17 ET 25
7 1/2 Jx18 H2 ET 41 225/40 R18 92W
REINFORCED (**) 225/40 R18 92Q
REINFORCED
1750 Turbo Petrol (*) 7 1/2 Jx17 H2 ET 41
225/45 R17 91W 225/45 R17 91Q
T125/80 R17 99M 4B x 17 ET 25
7 1/2 Jx18 H2 ET 41 225/40 R18 92W
REINFORCED (**) 225/40 R18 92Q
REINFORCED
(*) Za izvedbe/tržišta gdje je predviđeno
(**) Gume koje nisu pogodne za postavljanje lanaca za snijeg
(***) Izvedbe s većim kočionim kliještama
Prilikom korištenja guma dimenzija 205/55 R16“ i 225/45 R17“, k\
oristite lance za snijeg smanjenog profila s maksimalnim projekcijom 9mm iznad
profila gume.
154
TEHNIČKE SPECIFIKACIJE

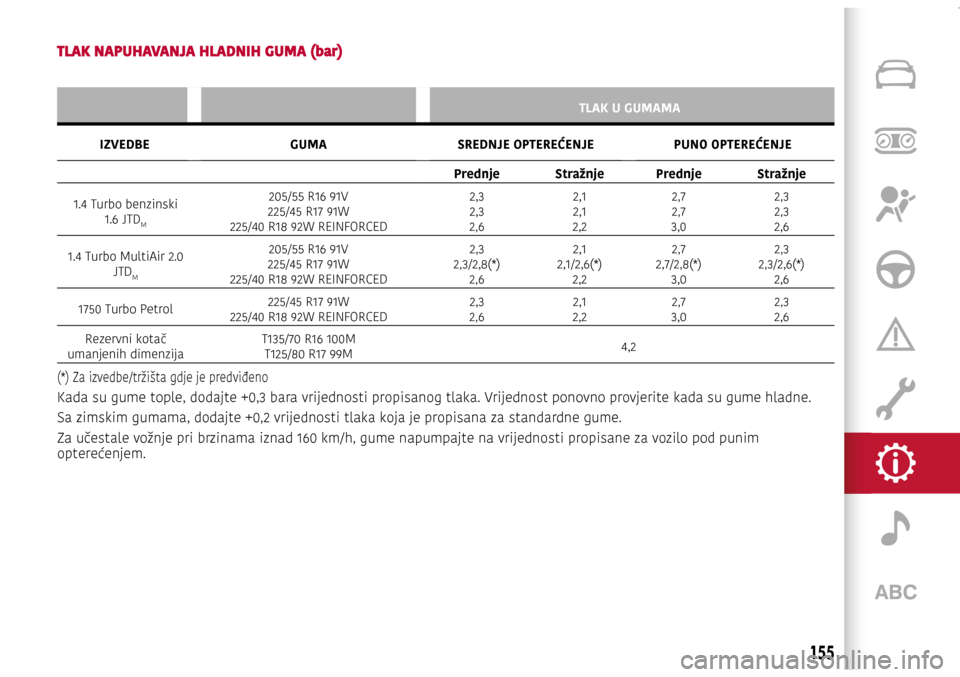

TLAK NAPUHAVANJA HLADNIH GUMA (bar)
TLAK U GUMAMA
IZVEDBE GUMASREDNJE OPTEREĆENJE PUNO OPTEREĆENJE
Prednje StražnjePrednje Stražnje
1.4 Turbo benzinski 1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED 2,3
2,3
2,6 2,1
2,1
2,2 2,7
2,7
3,0 2,3
2,3
2,6
1.4 Turbo MultiAir 2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED 2,3
2,3/2,8(*) 2,6 2,1
2,1/2,6(*) 2,2 2,7
2,7/2,8(*) 3,0 2,3
2,3/2,6(*) 2,6
1750 Turbo Petrol 225/45 R17 91W
225/40 R18 92W REINFORCED 2,3
2,6 2,1
2,2 2,7
3,0 2,3
2,6
Rezervni kotač
umanjenih dimenzija T135/70 R16 100M
T125/80 R17 99M 4,2
(*) Za izvedbe/tržišta gdje je predviđeno
Kada su gume tople, dodajte +0,3 bara vrijednosti propisanog tlaka. Vrijednost ponovno provjerite kada su gume hladne.
Sa zimskim gumama, dodajte +0,2 vrijednosti tlaka koja je propisana za standardne gume.
Za učestale vožnje pri brzinama iznad 160 km/h, gume napumpajte na vrijednosti propisane za vozilo pod punim
opterećenjem.
155

123A0K0822C
156
TECHNICAL SPECIFICATIONS
DIMENZIJE
Dimenzije su izražene u milimetrima i odnose se na vozilo opremljeno standardnim gumama. Visina je izmjerena kada je
vozilo bilo prazno.
OBUJAM PRTLJAŽNIKA Obujam praznog prtljažnika (V.D.A. standard): 350 dm
3
ABCD EFG H
4351 9552634 7621465 1554 1798 1554
Manje varijacije vrijednosti su moguće ovisno o dimenzijama naplatka.
156
TEHNIKE SPECIFIKACIJE

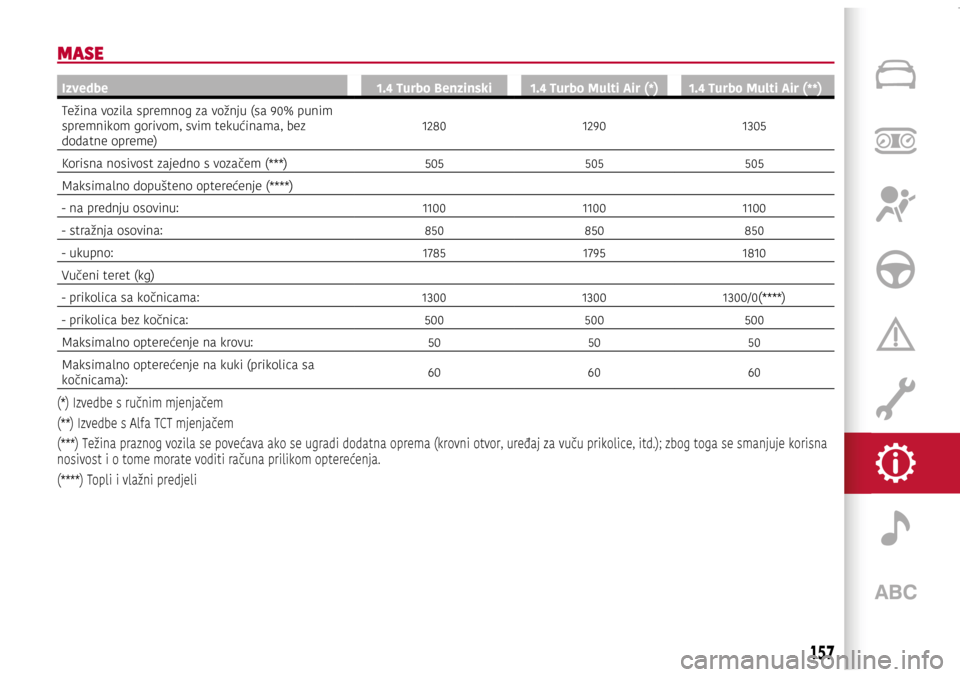

MASE
Izvedbe 1.4 Turbo Benzinski 1.4 Turbo Multi Air (*) 1.4 Turbo Multi Air (**)
Težina vozila spremnog za vožnju (sa 90% punim
spremnikom gorivom, svim tekućinama, bez
dodatne opreme) 1280
12901305
Korisna nosivost zajedno s vozačem (***) 505505505
Maksimalno dopušteno opterećenje (****)
- na prednju osovinu: 110011001100
- stražnja osovina: 850850850
- ukupno: 178517951810
Vučeni teret (kg)
- prikolica sa kočnicama: 130013001300/0(****)
- prikolica bez kočnica: 500500500
Maksimalno opterećenje na krovu: 505050
Maksimalno opterećenje na kuki (prikolica sa
kočnicama): 60
6060
(*) Izvedbe s ručnim mjenjačem
(**) Izvedbe s Alfa TCT mjenjačem
(***) Težina praznog vozila se povećava ako se ugradi dodatna oprema (krovni otvor, uređaj za vuču prikolice, itd.); zbog toga se smanjuje korisna
nosivost i o tome morate voditi računa prilikom opterećenja.
(****) Topli i vlažni predjeli
157

Izvedbe 1.4 Turbo benzinski/LPG
120 KS 1750 Turbo benzinski
240 KS TCT (*) 1.6 JTDM (**)
Težina vozila spremnog za vožnju (sa 90% punim
spremnikom gorivom, svim tekućinama, bez
dodatne opreme) 1317
1320 1310
Korisna nosivost zajedno s vozačem (***) 503535540
Maksimalno dopušteno opterećenje (****)
- na prednju osovinu: 110011001100
- stražnja osovina: 890850850
- ukupno: 182018551850
Vučeni teret (kg)
- prikolica sa kočnicama: 13001000 1300
- prikolica bez kočnica: 500500500
Maksimalno opterećenje na krovu: 505050
Maksimalno opterećenje na kuki (prikolica sa
kočnicama): 60
6060
(*) Ako je u ponudi na tržištu
(**) Izvedbe s ručnim mjenjačem
(***) Težina praznog vozila se povećava ako se ugradi dodatna oprema (krovni otvor, uređaj za vuču prikolice, itd.); zbog toga se smanjuje korisna
nosivost i o tome morate voditi računa prilikom opterećenja.
(****) Opterećenja koje ne smiju biti prekoračena. Vozač se mora brinuti da smjesti teret u prtljažniku i/ili na krov, a da se ne premaše dozvoljene
vrijednosti.
158
