2017.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Climatización151ClimatizaciónSistemas de climatización.........151
Sistema de calefacción y ventilación .............................. 151
Aire acondicionado ..................152
Climatizador automático electrónico .............................. 154
Calefactor auxiliar ....................158
Salidas de aire ........................... 158
Salidas de aire regulables .......158
Salidas de aire fijas .................159
Mantenimiento ........................... 159
Entrada de aire ........................159
Filtro de polen .......................... 159
Funcionamiento regular del aire acondicionado ........................ 159
Servicio .................................... 159Sistemas de
climatización
Sistema de calefacción y ventilación
Mandos para la: ● temperatura
● distribución de aire
● velocidad del ventilador
● desempañado y descongelación
Luneta térmica trasera Ü 3 34.
Temperaturarojo:calienteazul:frío
La calefacción no será totalmente
efectiva hasta que el motor haya
alcanzado la temperatura normal de funcionamiento.
Distribución de aire
l:hacia el parabrisas y las venta‐
nillas delanterasM:hacia la zona de la cabeza
mediante salidas de aire regula‐ blesK:para los pies y el parabrisas
Todas las combinaciones son posi‐
bles.
Velocidad del ventilador
Ajuste el caudal de aire conectando
la velocidad deseada del ventilador.

152ClimatizaciónDesempañado y descongelación● Pulse V: el ventilador se
conecta automáticamente a una
velocidad más alta, la distribu‐
ción de aire se orienta hacia el
parabrisas.
● Ponga el mando de la tempera‐ tura en el nivel más cálido.
● Conecte la luneta térmica trasera Ü.
● Abra las salidas de aire según sea necesario y oriéntelas hacia
las ventanillas.
Aire acondicionadoAdemás del sistema de calefacción y ventilación, el sistema de aire acon‐
dicionado dispone de controles para:n:Refrigeración4:recirculación de aire
Asientos calefactados ß 3 45,
volante térmico * 3 103.
Refrigeración n
Pulse n para activar la refrigeración.
El LED del botón se ilumina para indi‐
car su activación. La refrigeración
sólo funciona con el motor en marcha y el ventilador de climatización
conectado.
Pulse de nuevo n para desconectar
la refrigeración.
El aire acondicionado refrigera y
deshumidifica (seca) el aire en
cuanto la temperatura exterior está
por encima del punto de congelación.
Por eso se puede condensar agua
que sale por debajo del vehículo.
Si no es necesario refrigerar o deshu‐
midificar el aire, desconecte el
sistema de refrigeración por razones
de ahorro de combustible. La refrige‐
ración activada puede inhibir las
paradas automáticas.
Sistema stop-start 3 165.
Sistema de recirculación de
aire 4
Pulse 4 para activar el modo de
recirculación de aire. El LED del
botón se ilumina para indicar su acti‐
vación.
Pulse 4 de nuevo para desactivar
el modo de recirculación de aire.9 Advertencia
En el modo de recirculación se
reduce el intercambio de aire
fresco. En caso de funcionamiento sin refrigeración, aumenta la
humedad del aire y se pueden
empañar los cristales por dentro.
La calidad del aire del habitáculo
disminuye; esto puede hacer que
los ocupantes se sientan marea‐ dos.

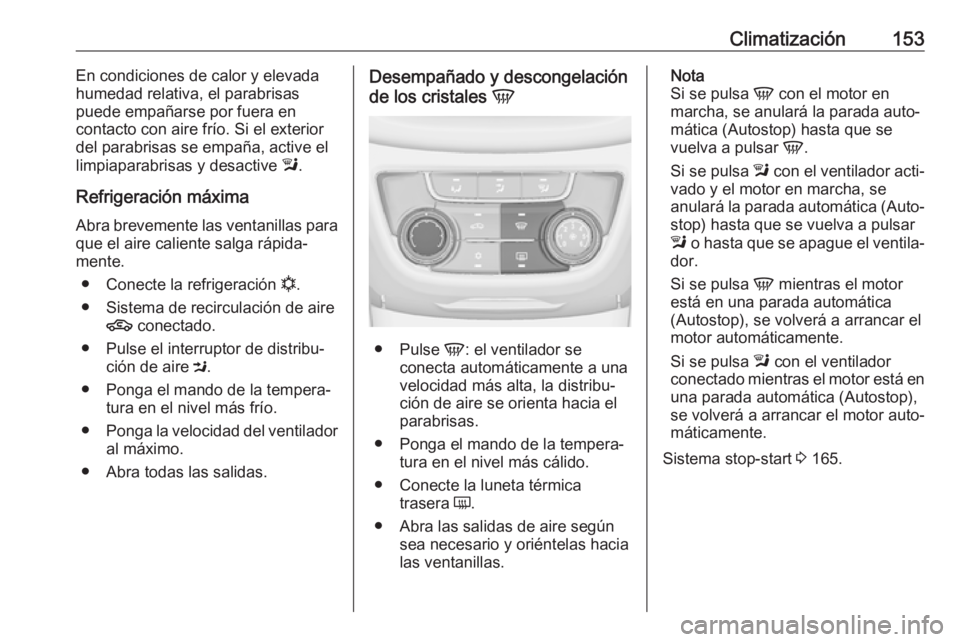

Climatización153En condiciones de calor y elevada
humedad relativa, el parabrisas
puede empañarse por fuera en
contacto con aire frío. Si el exterior del parabrisas se empaña, active el
limpiaparabrisas y desactive l.
Refrigeración máxima Abra brevemente las ventanillas para
que el aire caliente salga rápida‐
mente.
● Conecte la refrigeración n.
● Sistema de recirculación de aire 4 conectado.
● Pulse el interruptor de distribu‐ ción de aire M.
● Ponga el mando de la tempera‐ tura en el nivel más frío.
● Ponga la velocidad del ventilador
al máximo.
● Abra todas las salidas.Desempañado y descongelación
de los cristales V
●
Pulse V: el ventilador se
conecta automáticamente a una
velocidad más alta, la distribu‐
ción de aire se orienta hacia el
parabrisas.
● Ponga el mando de la tempera‐ tura en el nivel más cálido.
● Conecte la luneta térmica trasera Ü.
● Abra las salidas de aire según sea necesario y oriéntelas hacia
las ventanillas.
Nota
Si se pulsa V con el motor en
marcha, se anulará la parada auto‐
mática (Autostop) hasta que se
vuelva a pulsar V.
Si se pulsa l con el ventilador acti‐
vado y el motor en marcha, se
anulará la parada automática (Auto‐
stop) hasta que se vuelva a pulsar
l o hasta que se apague el ventila‐
dor.
Si se pulsa V mientras el motor
está en una parada automática (Autostop), se volverá a arrancar el
motor automáticamente.
Si se pulsa l con el ventilador
conectado mientras el motor está en una parada automática (Autostop),
se volverá a arrancar el motor auto‐
máticamente.
Sistema stop-start 3 165.

154ClimatizaciónClimatizador automático
electrónico
El climatizador de doble zona permite
regular diferentes temperaturas de
climatización para el lado del conduc‐ tor y el acompañante.
En modo automático, la temperatura,
la velocidad del ventilador y la distri‐
bución del aire se regulan automáti‐
camente.
Mandos para la:
● temperatura en el lado del conductor
● distribución de aire
● velocidad del ventilador
● temperatura en el lado del acom‐
pañanten:refrigeraciónAUTO:modo automático4:recirculación de aire manualV:desempañado y desconge‐
lación
Luneta térmica trasera Ü 3 34,
Asientos calefactados ß 3 45,
Volante térmico * 3 103.
Los ajustes de la climatización se
muestran en la pantalla de informa‐
ción. Las modificaciones de ajuste se
muestran brevemente, superimpues‐
tas sobre el menú que se muestra
actualmente.
El climatizador automático electró‐
nico sólo funciona plenamente con el motor en marcha.
Modo automático AUTO
Ajuste básico para el máximo confort: ● Pulse AUTO . El LED del botón se
ilumina para indicar su activa‐
ción. La distribución de aire y la
velocidad del ventilador se regu‐
lan automáticamente.

Climatización155● Abra todas las salidas de airepara permitir una distribución del
aire óptima en modo automático.
● Pulse n para activar una refrige‐
ración y un desempañado ópti‐ mos. El LED del botón se ilumina
para indicar su activación.
● Ajuste las temperaturas prese‐ leccionadas para el conductor y
el acompañante usando los
mandos giratorios izquierdo y
derecho. La temperatura reco‐
mendada es de 22 °C.
La regulación de la velocidad del
ventilador en modo automático se
puede cambiar en el menú
Configuración en la pantalla de infor‐
mación.
Personalización del vehículo 3 131.
Todas las salidas de aire se accionan automáticamente en el modo auto‐
mático. Por eso, las salidas de aire
deberían estar siempre abiertas.
Preselección de la temperatura Las temperaturas se pueden ajustar
al valor deseado entre 16 °C y 28 °C.
Si se ajusta la temperatura mínima
Lo , el climatizador automático
funciona a la máxima potencia de
refrigeración siempre que se conecte
la refrigeración n.
Si se ajusta la temperatura máxima Hi , el climatizador automático
funciona a la máxima potencia de
calefacción.
Nota
Si se activa n, la reducción de la
temperatura de ajuste de la cabina
puede hacer que el motor vuelva a
arrancar desde parada automática o
que se inhiba una parada automá‐
tica.
Sistema stop-start 3 165.
Desempañado y descongelación
de los cristales V
● Pulse V. El LED del botón se
ilumina para indicar su activa‐
ción.
● La temperatura y la distribución del aire se regulan automática‐
mente, el ventilador funciona a
velocidad alta.
● Conecte la luneta térmica trasera Ü.
● Para volver al modo anterior: pulse V. Para volver al modo
automático: pulse AUTO.
El ajuste automático de la luneta
térmica trasera puede cambiarse en
el menú Configuración de la pantalla
de información. Personalización del
vehículo 3 131.

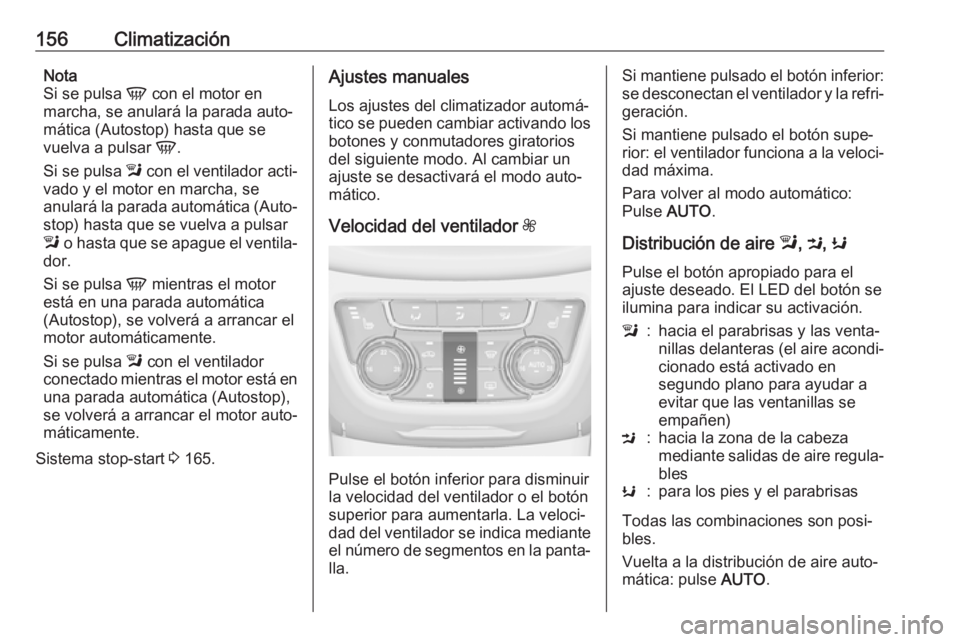

156ClimatizaciónNota
Si se pulsa V con el motor en
marcha, se anulará la parada auto‐
mática (Autostop) hasta que se
vuelva a pulsar V.
Si se pulsa l con el ventilador acti‐
vado y el motor en marcha, se
anulará la parada automática (Auto‐
stop) hasta que se vuelva a pulsar
l o hasta que se apague el ventila‐
dor.
Si se pulsa V mientras el motor
está en una parada automática
(Autostop), se volverá a arrancar el
motor automáticamente.
Si se pulsa l con el ventilador
conectado mientras el motor está en
una parada automática (Autostop),
se volverá a arrancar el motor auto‐
máticamente.
Sistema stop-start 3 165.Ajustes manuales
Los ajustes del climatizador automá‐
tico se pueden cambiar activando los
botones y conmutadores giratorios
del siguiente modo. Al cambiar un
ajuste se desactivará el modo auto‐
mático.
Velocidad del ventilador Z
Pulse el botón inferior para disminuir
la velocidad del ventilador o el botón
superior para aumentarla. La veloci‐
dad del ventilador se indica mediante el número de segmentos en la panta‐
lla.
Si mantiene pulsado el botón inferior:
se desconectan el ventilador y la refri‐ geración.
Si mantiene pulsado el botón supe‐
rior: el ventilador funciona a la veloci‐
dad máxima.
Para volver al modo automático:
Pulse AUTO.
Distribución de aire l, M , K
Pulse el botón apropiado para el
ajuste deseado. El LED del botón se
ilumina para indicar su activación.l:hacia el parabrisas y las venta‐
nillas delanteras (el aire acondi‐
cionado está activado en
segundo plano para ayudar a
evitar que las ventanillas se
empañen)M:hacia la zona de la cabeza
mediante salidas de aire regula‐ blesK:para los pies y el parabrisas
Todas las combinaciones son posi‐
bles.
Vuelta a la distribución de aire auto‐
mática: pulse AUTO.

Climatización157Refrigeración n
Pulse n para activar la refrigeración.
La activación se indica mediante el
LED del botón. La refrigeración sólo
funciona con el motor en marcha y el ventilador de climatización conec‐
tado.
Pulse de nuevo n para desconectar
la refrigeración.
El aire acondicionado refrigera y
deshumidifica (seca) el aire cuando la
temperatura exterior supera un nivel
determinado. Por eso se puede
condensar agua que sale por debajo
del vehículo.
Si no es necesario refrigerar o deshu‐
midificar el aire, desconecte el
sistema de refrigeración por razones
de ahorro de combustible. Cuando el sistema de refrigeración se apaga, el
sistema de climatización no solicitará
el arranque del motor durante una
parada automática (Autostop).
Excepción: se solicitará el arranque si
está activado el sistema de desem‐ pañado y la temperatura exterior es
superior a 0 °C. Sistema stop-start
3 165.La pantalla indicará ACON cuando se
active la refrigeración o ACOFF
cuando se desactive.
La activación o desactivación del
funcionamiento automático después
de arrancar el motor se puede
cambiar en el menú Configuración de la pantalla de información. Personali‐
zación del vehículo 3 131.
Modo de recirculación de aire 4
Pulse 4 para activar el modo de
recirculación de aire. El LED del
botón se ilumina para indicar su acti‐
vación.
Pulse de nuevo 4 para desactivar
el modo de recirculación de aire.9 Advertencia
En el modo de recirculación se
reduce el intercambio de aire
fresco. En caso de funcionamiento sin refrigeración, aumenta la
humedad del aire y se pueden
empañar los cristales por dentro.
La calidad del aire del habitáculo
disminuye; esto puede hacer que
los ocupantes se sientan marea‐ dos.
En condiciones de calor y elevada
humedad relativa, el parabrisas
puede empañarse por fuera en
contacto con aire frío. Si el exterior del parabrisas se empaña, active el
limpiaparabrisas y desactive l.
Ajustes básicos
Algunos ajustes pueden cambiarse en el menú Configuración de la
pantalla de información. Personaliza‐ ción del vehículo 3 131.

158ClimatizaciónCalefactor auxiliarCalefactor de aire
El sistema Quickheat es un calefactor
eléctrico auxiliar que calienta auto‐
máticamente el aire del habitáculo con mayor rapidez.Salidas de aire
Salidas de aire regulables
Al menos debe abrirse una salida de
aire cuando la refrigeración está
encendida.
Para abrir la salida, gire la rueda de
ajuste a B. Ajuste el caudal de aire de
la salida de ventilación girando la
rueda de ajuste.
Dirija el flujo de aire inclinando y basculando las aletas.
Para cerrar la salida, gire la rueda de
ajuste a 7.
