2017.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Portaobjetos95Red de separación delante del
portón trasero
Montar directamente delante del
portón trasero.
Antes del montaje, presione las
piezas de los cuatro extremos de la varilla de la red girando cada pieza
del extremo en sentido antihorario.
Para montar, presione conjunta‐
mente las varillas de la red e intro‐
dúzcalas dentro de las aperturas del
marco del portón trasero. La varilla
más larga debe insertarse en la parte
superior.
Para el desmontaje, comprima las
varillas de la red y desmóntelas.
Red de seguridad
La red de seguridad puede montarse
detrás de los asientos de la segunda
fila o detrás de los asientos delante‐ ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje detrás de los asientos de
la segunda fila
● Existen aberturas de montaje en ambos lados del marco del
techo, sobre los asientos de la
segunda fila: la varilla suspen‐
dida y de anclaje de la red en un
lateral, varilla de compresión y suspendida y anclada en el otro
lateral.
● Ancle los ganchos de las correas
de la red de seguridad en las
argollas delanteras a ambos
lados del compartimento de
carga.
● Tense ambas correas tirando del
extremo suelto.

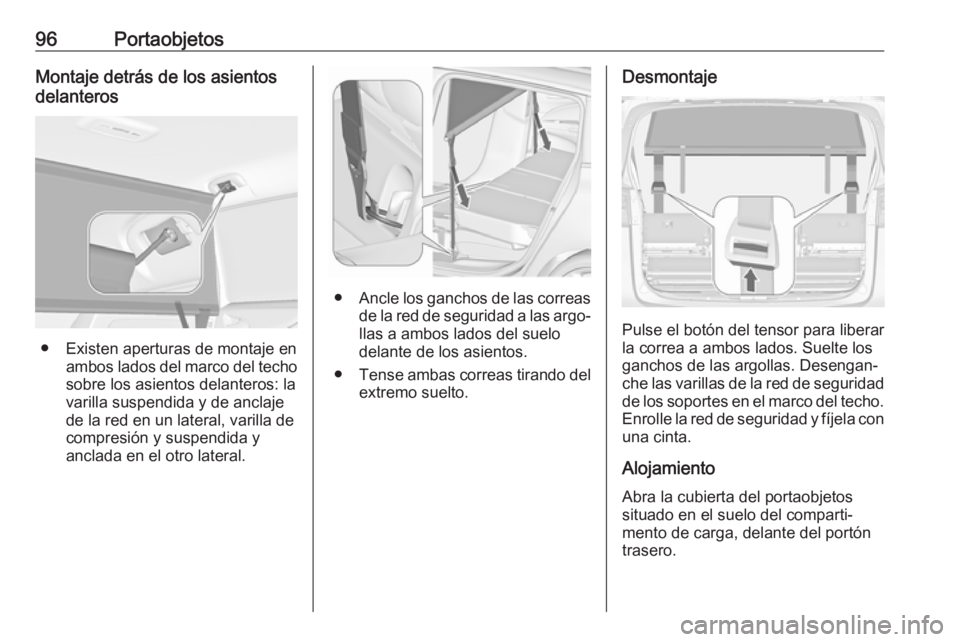

96PortaobjetosMontaje detrás de los asientos
delanteros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
● Ancle los ganchos de las correas
de la red de seguridad a las argo‐llas a ambos lados del suelodelante de los asientos.
● Tense ambas correas tirando del
extremo suelto.
Desmontaje
Pulse el botón del tensor para liberar
la correa a ambos lados. Suelte los
ganchos de las argollas. Desengan‐
che las varillas de la red de seguridad de los soportes en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento Abra la cubierta del portaobjetos
situado en el suelo del comparti‐
mento de carga, delante del portón
trasero.

Portaobjetos97
Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐ tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la
bandeja plegable.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco reflec‐ tante debajo del asiento del conduc‐tor.
Utilice las correas para fijar.

98PortaobjetosEn otra versión, el botiquín está
ubicado en una caja portaobjetos
situada bajo el asiento del conductor. Deslice el rollo para abrir o cerrar la
caja.Sistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo. Para más información,
póngase en contacto con su taller.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.Montaje del portaequipajes de
techo
Vehículos con barras de techo
Fije el portaequipajes de techo en la
zona de los orificios indicados por las flechas en la ilustración.

Portaobjetos99Vehículos sin barras de techo
Para fijar un portaequipajes de techo,
abra las tapas de las bandas del
techo. Introduzca las provisiones de
montaje, según instrucciones, en el
dispositivo de retención indicado en
la ilustración.
Información sobre la
carga
● Los objetos pesados en el compartimento de carga deben
colocarse apoyados contra los
respaldos de los asientos.
Asegúrese de que los respaldos
estén bien enclavados. Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
● Asegure los objetos con correas de amarre fijadas a las argollas
3 93.
● Asegure los objetos sueltos en el
compartimento de carga para
evitar su deslizamiento.
● La carga no debe sobresalir por encima del borde superior de losrespaldos.
● No se deben colocar objetos encima de la cubierta del
compartimento de carga ni del
tablero de instrumentos.
● La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la
palanca selectora del cambio, ni
impedir la libertad de movimien‐
tos del conductor. No se deben
dejar objetos sueltos en el habi‐
táculo.
● No conduzca con el comparti‐ mento de carga abierto.9Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por el

100Portaobjetosinterior del vehículo y causar lesio‐nes personales o daños en la
carga y el vehículo.
● La carga útil es la diferencia entre
el peso máximo autorizado del
vehículo (véase la placa de
características 3 284) y el peso
en vacío según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículoen la tabla de pesos que figura al principio de este manual.
El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐
paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90%).
El equipamiento opcional y los
accesorios aumentan el peso en
vacío.
● Conducir con carga en el techo aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐
memente y asegúrela con
correas de sujeción. Ajuste la
presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.
No conduzca a más de
120 km/h.
La carga de techo permitida es
de 75 kg para vehículos sin carril
de techo y de 100 kg para vehí‐
culos con carril de techo. La
carga sobre el techo es la suma
de la carga y del peso del porta‐
equipajes.

Instrumentos y mandos101Instrumentos y
mandosMandos ...................................... 102
Ajuste del volante ....................102
Mandos en el volante ..............102
Volante térmico .......................103
Bocina ..................................... 103
Limpia/lavaparabrisas .............103
Limpia/lavaluneta ....................105
Temperatura exterior ...............105
Reloj ........................................ 106
Tomas de corriente .................107
Encendedor de cigarrillos ........108
Ceniceros ................................ 109
Testigos luminosos e indicado‐ res .............................................. 109
Cuadro de instrumentos ..........109
Velocímetro ............................. 109
Cuentakilómetros ....................109
Cuentakilómetros parcial .........109
Cuentarrevoluciones ...............110
Indicador de combustible ........110
Selector de combustible ..........111
Indicador de temperatura del refrigerante del motor .............112
Indicación de servicio ..............112Testigos de control ..................113
Intermitentes ............................ 115
Recordatorio del cinturón de seguridad ................................ 116
Airbags y pretensores de cinturones ............................... 116
Desactivación de los airbags ...117
Sistema de carga ....................117
Testigo de averías ...................118
Sistema de frenos y embrague 118
Accione el pedal ......................118
Freno de estacionamiento eléctrico .................................. 118
Avería del freno de estacionamiento eléctrico .......119
Sistema antibloqueo de frenos (ABS) ...................................... 119
Cambio de marchas ................119
Dirección asistida ....................119
Distancia de seguridad ............119
Aviso de cambio de carril ........119
Control electrónico de estabilidad desactivado ..........120
Control electrónico de estabilidad y sistema de controlde tracción .............................. 120
Sistema de control de tracción desactivado ............................ 120
Precalentamiento ....................120
Filtro de partículas diésel ........120AdBlue ..................................... 120
Sistema de control de presión de los neumáticos .......................121
Presión de aceite del motor .....121
Nivel de combustible bajo .......121
Inmovilizador ........................... 122
Luces exteriores ......................122
Luz de carretera ......................122
Asistente de luz de carretera ...122
Faros de LED .......................... 122
Luces antiniebla ......................122
Piloto antiniebla .......................122
Regulador de velocidad ...........122
Control de velocidad adaptable ............................... 122
Detectado vehículo precedente ............................. 123
Limitador de velocidad ............123
Asistente de señales de tráfico 123
Puerta abierta .......................... 123
Pantallas de información ...........123
Centro de información del conductor ................................ 123
Pantalla de información ...........128
Mensajes del vehículo ...............130
Avisos acústicos ......................130
Tensión de la pila ....................131
Personalización del vehículo .....131

102Instrumentos y mandosServicio de telemática................135
OnStar ..................................... 135Mandos
Ajuste del volante
Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐ queada.
Mandos en el volante
Se pueden manejar con los mandos
en el volante el sistema de infoentre‐
tenimiento, algunos sistemas de
ayuda a la conducción y un teléfono
móvil conectado.
Hay más información disponible en el manual del sistema de infoentreteni‐
miento.
Sistema de ayuda a la conducción
3 186.
