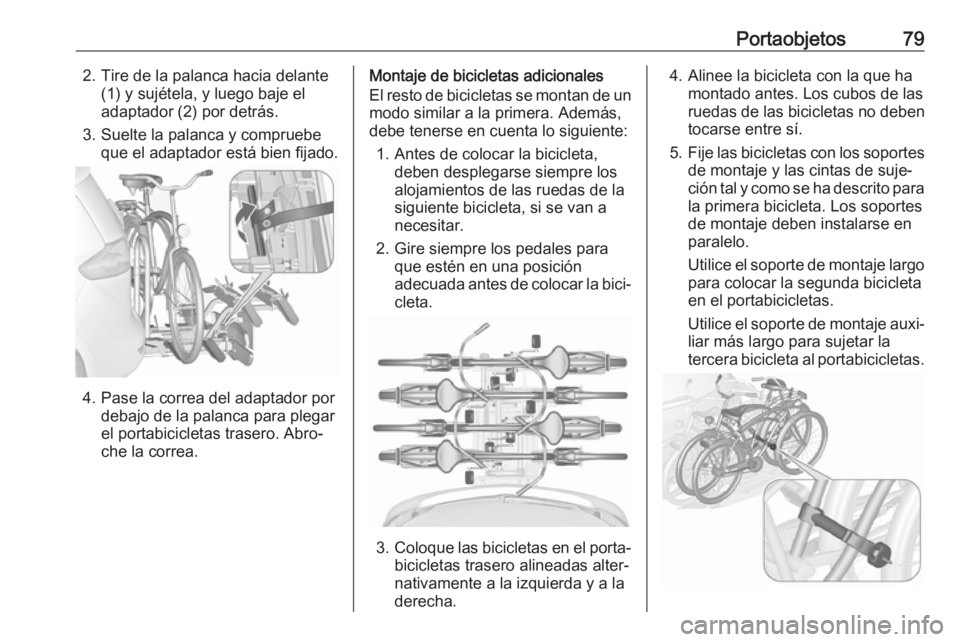

Portaobjetos792. Tire de la palanca hacia delante(1) y sujétela, y luego baje el
adaptador (2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.
Montaje de bicicletas adicionales
El resto de bicicletas se montan de un modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, deben desplegarse siempre los
alojamientos de las ruedas de la
siguiente bicicleta, si se van a
necesitar.
2. Gire siempre los pedales para que estén en una posición
adecuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el porta‐
bicicletas trasero alineadas alter‐ nativamente a la izquierda y a la
derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje auxi‐ liar más largo para sujetar la
tercera bicicleta al portabicicletas.

80PortaobjetosUtilice el soporte de montaje auxi‐liar corto para colocar la cuarta
bicicleta. El soporte se tiene que
fijar entre los cuadros de la
tercera y la cuarta bicicleta.
6. Además, fije las dos ruedas de la cuarta bicicleta a los alojamientos
con las cintas de sujeción.
Se recomienda colocar un signo de
advertencia en la bicicleta situada
más atrás para aumentar la visibili‐
dad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
● Sin el adaptador fijado:
Empuje la palanca (1) para
desenclavar y sujete.
Tire del portabicicletas (2) hacia
atrás para plegar el portabicicle‐
tas trasero.
● Con el adaptador fijado:9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de
lesiones.
Sujete el cuadro (1) de la bici‐
cleta situada más atrás con una
mano y tire del asa (2) para
desenclavar.
Sujete la bicicleta situada más
atrás con las dos manos y plie‐
gue el portabicicletas hacia atrás.

Portaobjetos81Para aumentar la visibilidad, las luces
traseras del vehículo se encienden
cuando se pliega el portabicicletas.9 Advertencia
Cuando pliegue de nuevo el porta‐
bicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de la bicicleta.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Extraiga el adaptador antes de sacar
la última bicicleta restante del porta‐
bicicletas trasero.
1. Pliegue el alojamiento de las ruedas.
2. Desabroche la correa.
3. Gire la palanca (1) hacia delante y sujete.
4. Levante el adaptador (2) por detrás y desmóntelo.
Desmontaje del portabicicletas
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Gire el mango (1) hacia delante para soltar y levantar el portabicicletas (2).

82Portaobjetos
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga (1).
Empuje hacia abajo la parte posterior
del portabicicletas (2).
Plegado del alojamiento de las
ruedas
Pliegue los dos alojamientos de las
ruedas.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Plegado de las luces traseras
Gire hacia dentro las dos luces trase‐ ras.
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las piezas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el porta‐
bicicletas trasero podría dañarse
al intentar recogerlo.

Portaobjetos83
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el
portabicicletas trasero e introdúzcalo
en el parachoques hasta que quede
enclavado.
El tirador de desbloqueo debe volver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
Los asientos de la tercera fila pueden
plegarse independientemente en el
suelo del vehículo. Los respaldos de
los asientos de la segunda fila
pueden plegarse hacia delante inde‐
pendientemente. Además, puede
plegarse el respaldo del asiento del acompañante.
Se crea una bahía de carga comple‐
tamente horizontal si se pliegan todos los asientos y respaldos traseros y el
respaldo del acompañante. Depen‐
diendo de la carga, sólo podrán
plegarse asientos o respaldos indivi‐
duales.
Cubierta del portaobjetos del piso
trasero 3 88.9 Advertencia
Al ajustar o plegar los asientos o
respaldos, mantenga manos y
pies lejos del área de movimiento.
No guarde nunca objetos bajo los
asientos.
Conduzca únicamente con los
asientos y los respaldos bien ajus‐ tados.Atención
Antes de ajustar o plegar los
asientos, deben retirarse todos los
componentes de los rieles latera‐
les y de las argollas.
Lar argollas deben encontrarse en
posición de almacenamiento.

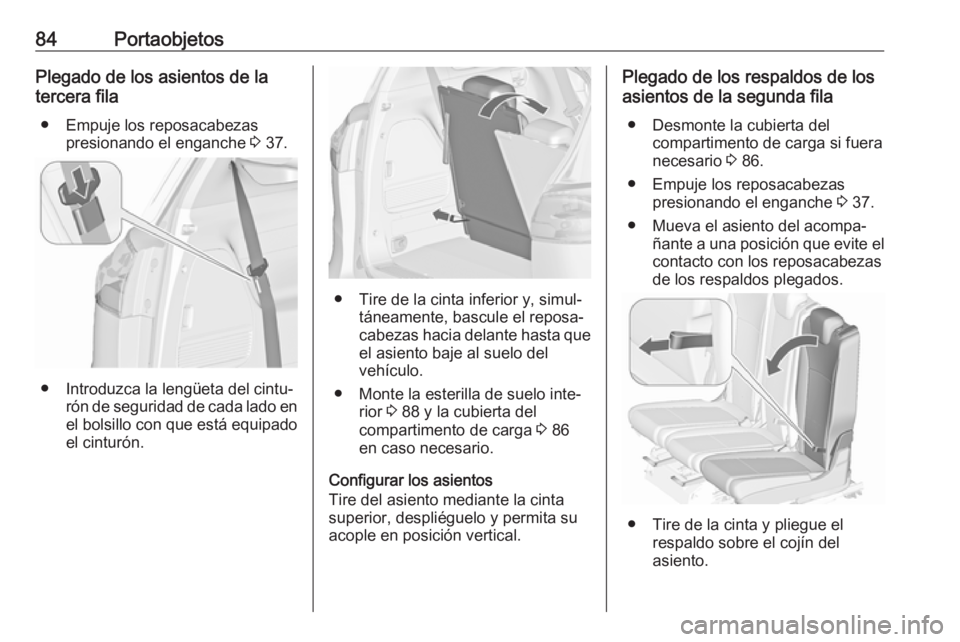

84PortaobjetosPlegado de los asientos de la
tercera fila
● Empuje los reposacabezas presionando el enganche 3 37.
● Introduzca la lengüeta del cintu‐
rón de seguridad de cada lado en
el bolsillo con que está equipado el cinturón.
● Tire de la cinta inferior y, simul‐ táneamente, bascule el reposa‐
cabezas hacia delante hasta que el asiento baje al suelo del
vehículo.
● Monte la esterilla de suelo inte‐ rior 3 88 y la cubierta del
compartimento de carga 3 86
en caso necesario.
Configurar los asientos
Tire del asiento mediante la cinta
superior, despliéguelo y permita su
acople en posición vertical.
Plegado de los respaldos de los
asientos de la segunda fila
● Desmonte la cubierta del compartimento de carga si fuera
necesario 3 86.
● Empuje los reposacabezas presionando el enganche 3 37.
● Mueva el asiento del acompa‐ ñante a una posición que evite elcontacto con los reposacabezas
de los respaldos plegados.
● Tire de la cinta y pliegue el respaldo sobre el cojín del
asiento.

Portaobjetos85Atención
● No pliegue los respaldos exte‐riores mientras los asientos
estén en la posición lounge
3 45.
● No tire de la palanca de desblo‐
queo de la función de entrada
fácil cuando el respaldo esté
abatido.
Los asientos podrían sufrir daños.
● Como alternativa tire de la cinta y
ajuste el respaldo en posición
vertical como posición de carga.
9 Advertencia
Utilice la posición vertical del
respaldo solo para aumentar el
volumen del maletero y no como
posición de asiento.
Plegado del respaldo
Eleve el respaldo a la posición verti‐
cal. Ajuste la inclinación tirando de la cinta.
Asegúrese de que todas las posicio‐
nes estén enclavadas correctamente.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o el vehículo si hay un frenazo
brusco o una colisión.
Portaobjetos trasero
A ambos lados del compartimento decarga existen bandejas portaobjetos.
Para abrir, desbloquee y desmonte la
tapa del panel de revestimiento late‐
ral.

86PortaobjetosPortaobjetos del suelo
En la versión sin tercera fila de asien‐tos, existen cajas portaobjetos bajo la cubierta del suelo. Levante la
cubierta para abrir.
Cubierta del compartimento de carga
No coloque objetos pesados o con
bordes afilados sobre la cubierta del
compartimento de carga.
Entes de utilizar la cubierta del
compartimento de carga, introduzca la lengüeta del cinturón de seguridad de cada lado en el bolsillo con que
está equipado el cinturón.
Cierre
Tire de la cubierta del compartimento de carga hacia atrás usando el
asidero y engánchelo en las fijacio‐
nes laterales.
