2017.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація239Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано на маркувальній табличці
буксирувального обладнання та в
документації автомобіля.
Примітка
Двигуни B16DTH, B16DTJ,
B20DTH і B20DTJ: Залежно від
обладнання максимальне
вертикальне навантаження на
причіпний пристрій може
становити 75 кг або 60 кг.
Завжди прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути менше 25 кг.Навантаження на задню вісь
Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
БуксирувальнеобладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеної
з'єднувальної штанги з
кульковим наконечником
Мішок з буксирною кулею
зберігається в багажному
відділенні.
Проведіть ремінець крізь праву задню петлю для кріплення,
обмотайте двічі та затягніть його
для закріплення чохла на місці.
Залежно від версії мішок із
буксирною кулею зберігається у
відділенні для зберігання на правій
боковій стінці.

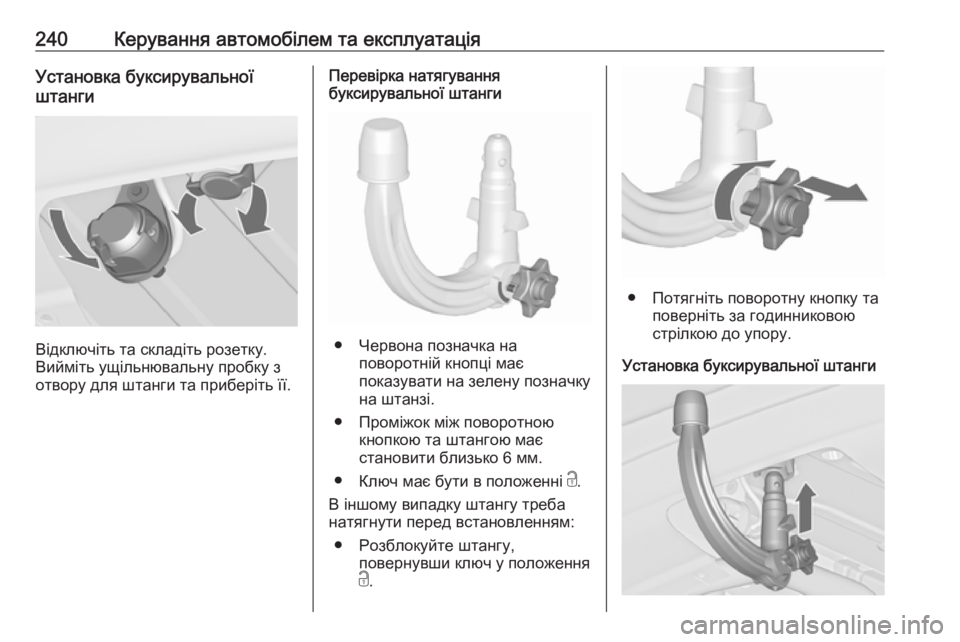

240Керування автомобілем та експлуатаціяУстановка буксирувальної
штанги
Відключіть та складіть розетку.
Вийміть ущільнювальну пробку з
отвору для штанги та приберіть її.
Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці має
показувати на зелену позначку
на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку штангу треба натягнути перед встановленням:
● Розблокуйте штангу, повернувши ключ у положення
c .
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Установка буксирувальної штанги

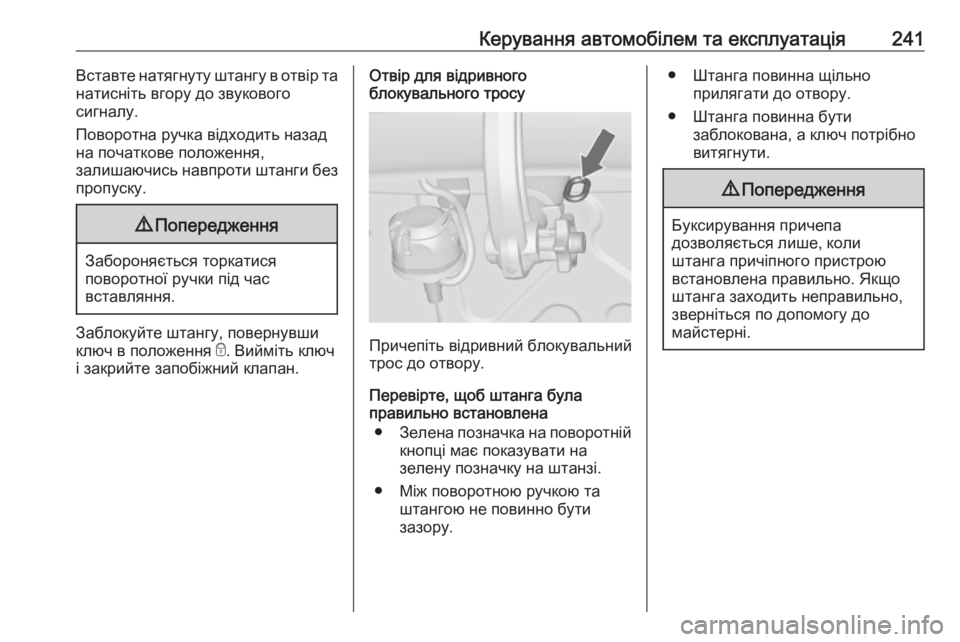

Керування автомобілем та експлуатація241Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
● Зелена позначка на поворотній
кнопці має показувати на
зелену позначку на штанзі.
● Між поворотною ручкою та штангою не повинно бути
зазору.
● Штанга повинна щільно
прилягати до отвору.
● Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.

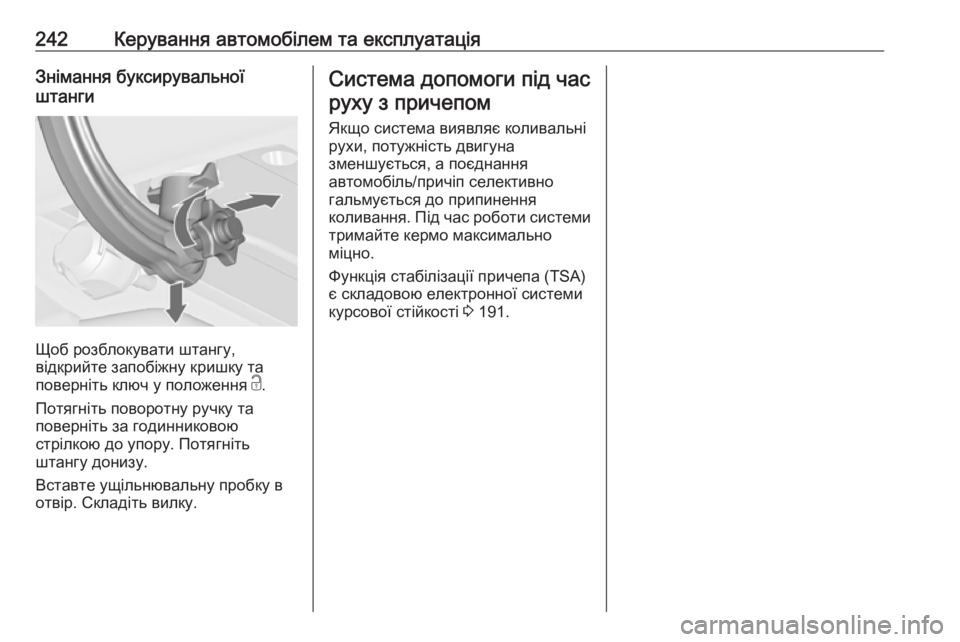

242Керування автомобілем та експлуатаціяЗнімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнювальну пробку в отвір. Складіть вилку.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 191.

Догляд за автомобілем243Догляд за
автомобілемЗагальна інформація ...............244
Аксесуари та модифікації автомобілів ............................ 244
Зберігання автомобіля ..........244
Отримання автомобіля після відпрацювання ресурсу ........245
Перевірки автомобіля ..............245
Виконання робіт .....................245
Капот ....................................... 246
Моторні мастила ....................246
Охолоджуюча рідина двигуна .................................. 248
Робоча рідина гідропідсилювача керма .......249
Рідина в бачку омивача ......... 249
Гальма .................................... 249
Гальмівна рідина ...................250
Автомобільний акумулятор ...250
Випуск води й бруду з системи дизельного пального ............252
Заміна щітки склоочисника ...252
Заміна лампи ............................ 253
Галогенові фари ....................253
Світлодіодні фари ..................255Протитуманні фари ................ 256
Задні ліхтарі ........................... 256
Бокові ліхтарі повороту .........259
Освітлення номерного знака 260
Внутрішнє освітлення ............260
Освітлення приладової панелі ..................................... 260
Електрична система ................261
Запобіжники ........................... 261
Блок запобіжників моторного відділення .............................. 262
Блок запобіжників панелі
приладів ................................ 264
Блок запобіжників вантажного відділення .............................. 265
Інструменти автомобіля ..........267
Інструменти ............................ 267
Колеса та шини ........................267
Зимові шини ........................... 267
Позначення шин ....................268
Тиск у шинах .......................... 268
Система контролю тиску в шинах ..................................... 270
Глибина малюнка протектора ............................ 273
Заміна розміру шин та коліс .. 274
Колісні ковпаки .......................274
Ланцюги для шин ...................275
Комплект для ремонту шин ...275Заміна коліс ............................ 278
Запасне колесо ......................281
Запуск від зовнішнього дже‐
рела ........................................... 285
Буксирування ............................ 287
Буксирування автомобіля .....287
Буксирування іншого автомобіля ............................ 288
Догляд за зовнішнім виглядом 289 Догляд за зовнішнімичастинами ............................. 289
Догляд за салоном ................. 291

244Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть позначитися на
роботі систем допомоги водію, вплинути на витрату пального,рівень викидів CO 2 та інших
викидів. Унаслідок цьогоавтомобіль більше не
відповідатиме вимогам типового допуску, через що його реєстрація
може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом
чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.

Догляд за автомобілем245Повернення до експлуатаціїЯкщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● Оскільки термін придатності AdBlue становить два місяці,
після закінчення цього терміну
рідину слід замінити.
Зверніться по допомогу на
станцію технічного
обслуговування.
● За потреби встановіть номерний знак.Отримання автомобіля
після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

246Догляд за автомобілем9Небезпека
Для системи запалення
використовується надзвичайно
високий рівень напруги. Не
торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перш ніж закрити капот, натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна. Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям. Рекомендовані
рідини та мастила 3 294.
Максимальна витрата моторного
мастила становить 0,6 літра на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом п’яти хвилин.
