2017.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Сидіння, підголовники71IL:підходить для окремих систем безпеки ISOFIX категорій "для автомобілів певних типів", "обмежене
використання" або "напівуніверсальна". Система безпеки ISOFIX має бути схвалена для конкретного типу автомобіля (див. список типів автомобілів, придатних для дитячого автокрісла)IUF:підходить для систем безпеки для дітей ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля, і схвалені для використання для цієї вагової категоріїX:для цієї вагової категорії не схвалено жодного дитячого автокрісла ISOFIX1:посуньте сидіння вперед на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння
до вертикального положення, щоб пасок безпеки проходив уперед від верхньої точки кріплення2:перемістіть сидіння вгору на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння до вертикального положення, щоб пасок безпеки був натягнутим зі сторони пряжки3:посуньте вперед на достатню відстань відповідне переднє сидіння перед дитячим автокріслом4:відрегулюйте підголівник відповідним чином або зніміть його, якщо він непотрібнийA - ISO//F3:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, для дітей з крупною будовою
тіла у ваговій категорії від 9 до 18 кг.B - ISO//F2:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.B1 - ISO//F2X:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.C - ISO//R3:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кг.D - ISO//R2:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кг.E - ISO//R1:дитячих автокрісло, що встановлюється проти напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії до 13 кг.

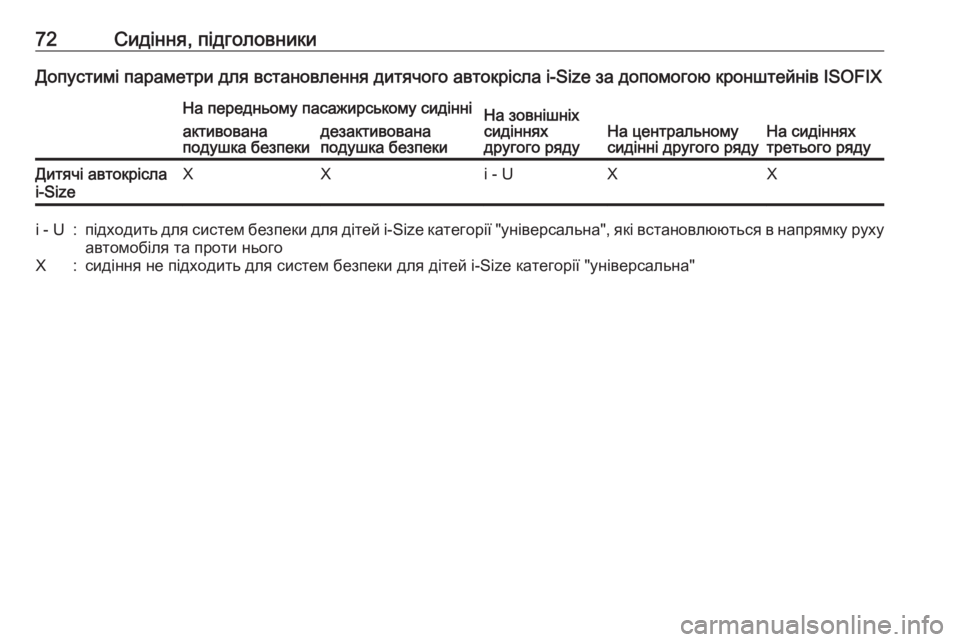

72Сидіння, підголовникиДопустимі параметри для встановлення дитячого автокрісла i-Size за допомогою кронштейнів ISOFIXНа передньому пасажирському сидінніНа зовнішніх
сидіннях
другого рядуНа центральному
сидінні другого рядуНа сидіннях
третього ряду
активована
подушка безпекидезактивована
подушка безпекиДитячі автокрісла
i-SizeXXi - UXXi - U:підходить для систем безпеки для дітей i-Size категорії "універсальна", які встановлюються в напрямку руху
автомобіля та проти ньогоX:сидіння не підходить для систем безпеки для дітей i-Size категорії "універсальна"

Зберігання73ЗберіганняВідділення для зберігання.........73
Бардачок .................................. 74
Підстаканники .......................... 74
Відділення для зберігання в передній частині салону .........75
Відділення для зберігання на панелі дверей ......................... 75
Верхня полиця ......................... 76
Відділення для зберігання під сидіннями ................................ 76
Відділення в підлокітнику ........77
Відділення для зберігання у
центральній консолі ................77
Задня система кріплення ........78
Багажне відділення ....................87
Зберігання в багажному відділенні ................................. 89
Кришка багажного відділення ................................ 90
Знімна кришка полика для розміщення багажу в задній
частині автомобіля .................92
Рейки для завантаження та гачки кріплення .......................97
Отвори для кріплення ..............97Система управління
вантажем ................................. 97
Сітка безпеки ............................ 99
Розкладний піддон .................101
Знак аварійної зупинки ..........101
Медична аптечка ...................101
Система багажника для даху ..102
Багажник на даху ...................102
Інформація про завантаження 103Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.

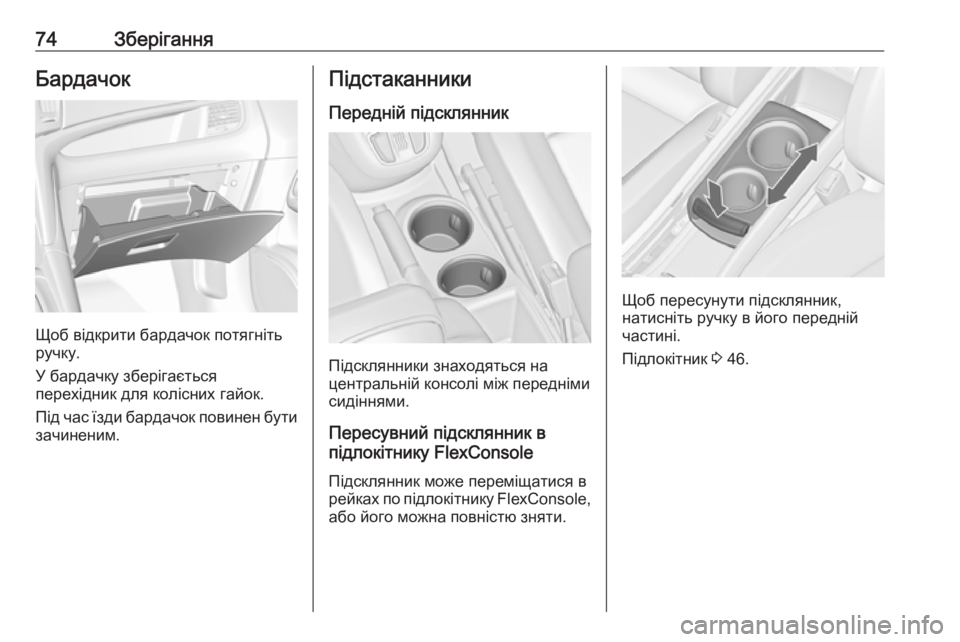

74ЗберіганняБардачок
Щоб відкрити бардачок потягніть
ручку.
У бардачку зберігається
перехідник для колісних гайок.
Під час їзди бардачок повинен бути зачиненим.
Підстаканники
Передній підсклянник
Підсклянники знаходяться на
центральній консолі між передніми
сидіннями.
Пересувний підсклянник в
підлокітнику FlexConsole
Підсклянник може переміщатися в
рейках по підлокітнику FlexConsole,
або його можна повністю зняти.
Щоб пересунути підсклянник,
натисніть ручку в його передній
частині.
Підлокітник 3 46.

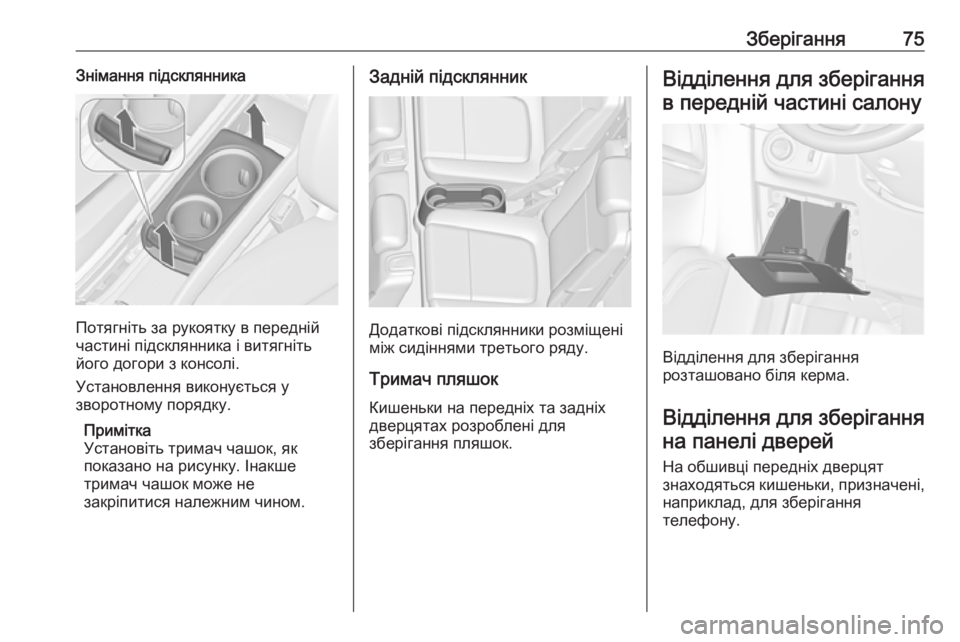

Зберігання75Знімання підсклянника
Потягніть за рукоятку в передній
частині підсклянника і витягніть
його догори з консолі.
Установлення виконується у
зворотному порядку.
Примітка
Установіть тримач чашок, як
показано на рисунку. Інакше
тримач чашок може не
закріпитися належним чином.
Задній підсклянник
Додаткові підсклянники розміщені
між сидіннями третього ряду.
Тримач пляшок Кишеньки на передніх та задніх
дверцятах розроблені для
зберігання пляшок.
Відділення для зберігання
в передній частині салону
Відділення для зберігання
розташовано біля керма.
Відділення для зберіганняна панелі дверей
На обшивці передніх дверцят
знаходяться кишеньки, призначені,
наприклад, для зберігання
телефону.

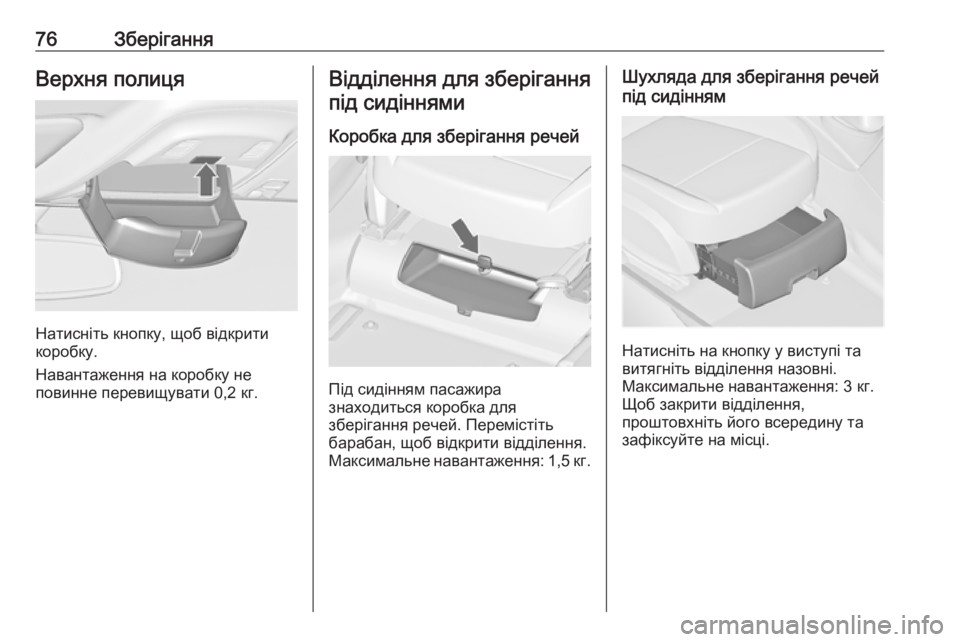

76ЗберіганняВерхня полиця
Натисніть кнопку, щоб відкрити
коробку.
Навантаження на коробку не
повинне перевищувати 0,2 кг.
Відділення для зберігання
під сидіннями
Коробка для зберігання речей
Під сидінням пасажира
знаходиться коробка для
зберігання речей. Перемістіть
барабан, щоб відкрити відділення.
Максимальне навантаження: 1,5 кг .
Шухляда для зберігання речей
під сидінням
Натисніть на кнопку у виступі та
витягніть відділення назовні.
Максимальне навантаження: 3 кг.
Щоб закрити відділення,
проштовхніть його всередину та
зафіксуйте на місці.

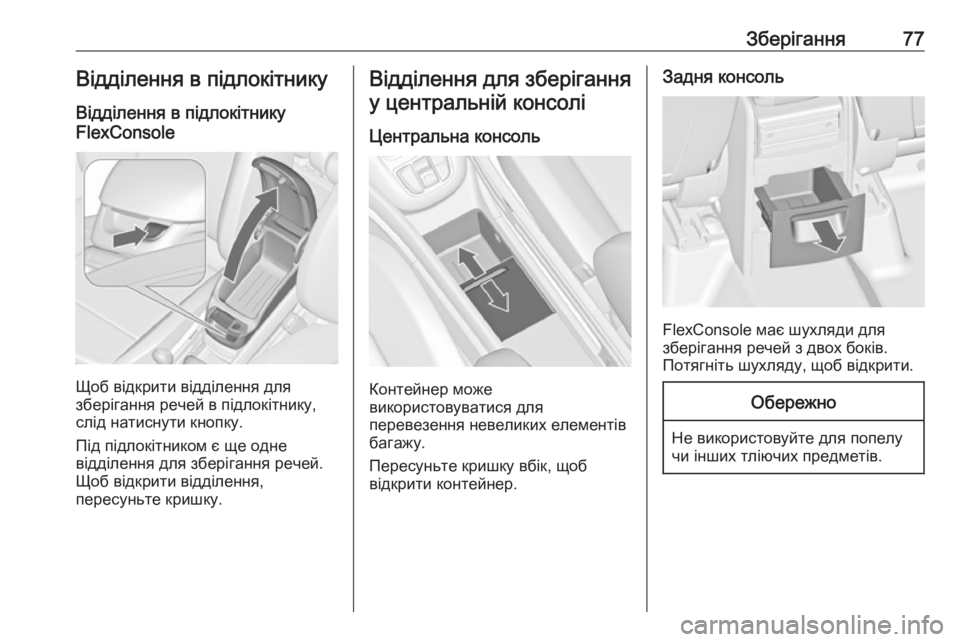

Зберігання77Відділення в підлокітникуВідділення в підлокітнику
FlexConsole
Щоб відкрити відділення для
зберігання речей в підлокітнику,
слід натиснути кнопку.
Під підлокітником є ще одне
відділення для зберігання речей.
Щоб відкрити відділення,
пересуньте кришку.
Відділення для зберігання
у центральній консолі
Центральна консоль
Контейнер може
використовуватися для
перевезення невеликих елементів багажу.
Пересуньте кришку вбік, щоб
відкрити контейнер.
Задня консоль
FlexConsole має шухляди для
зберігання речей з двох боків.
Потягніть шухляду, щоб відкрити.
Обережно
Не використовуйте для попелу
чи інших тліючих предметів.

78ЗберіганняЗадня система кріпленняЗадня система кріплення для
чотирьох велосипедів
Задня система кріплення багажу
(система Flex-Fix) дозволяє
закріпити два велосипеди на
витяжному тримачі, об'єднаному з
підлогою автомобіля. Можна
закріплювати ще два велосипеди
на адаптері. Перевезення інших
речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 80 кг при встановленому
адаптері та 60 кг без адаптера.
Максимальна допустима вага
одного велосипед на задній
системі кріплення становить 30 кг.
Таким чином на задній системі
кріплення можна закріплювати
велосипеди з електроприводом.
Максимальне навантаження на один велосипед на адаптері - 20 кг .
Колісна база велосипеда не повинна перевищувати 1,15 м. Інакше велосипед не можна буде
надійно закріпити.
Якщо задня система кріплення не
використовується, її необхідно
знову перемістити всередину
підлоги автомобіля.
Перш ніж перевозити велосипеди,
переконайтеся, що на них немає
деталей, які можуть розхитатися та впасти.Обережно
Якщо задня система кріплення
розкладена і автомобіль
повністю завантажений,
дорожній просвіт може бути
зменшений.
Ведіть машину обережно, коли
дорога має сильний схил чи
підйом, або ж коли ви
заїжджаєте на рампу,
переїжджаєте через нерівності,
тощо.Обережно
Зверніться до велосипедного
дилера за консультацією перед
кріпленням велосипедів з
карбоновими рамами.
Велосипеди можуть
пошкодитися.
Примітка
Якщо задні ліхтарі встановлено на задній системі кріплення, задні
ліхтарі автомобіля вимикаються.
Розширення
Відкрийте багажник.
