2017.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація215спливаюче повідомлення Park
Assist Off (Систему паркування
вимкнено) .
Після того як систему допомоги під
час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Усю систему повністю можна
вимкнути в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона
залишається вимкненою протягом
циклу запалювання, або доки її не
буде повторно ввімкнено в меню
персоналізації автомобіля.
Персоналізація автомобіля 3 137.
Якщо використовується зчіпний
пристрій для причепа, змініть
налаштування конфігурації в меню
персоналізації автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 137.
Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад черезвисокий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення автомобіля 3 136.
Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.

216Керування автомобілем та експлуатаціяПримітка
Системи допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
встановлене на заводі. Після
підключення з’єднувача система
вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Примітка
Коли розкладено задню систему
кріплення, увімкнення певної
передачі руху вперед та
прискорення до певної швидкості
може призвести до вимкнення
системи допомоги під час
паркування.
Якщо спершу ввімкнути задню
передачу, система допомоги під
час паркування виявить задню
систему кріплення і подасть
попереджувальний сигнал.
Система допомоги під час
паркування вимикається коротким
натисканням кнопки r.Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає об'єкти, які
з'являються з обох боків
автомобіля в зазначеній "мертвій
зоні" видимості, та повідомляє про
них. В разі виявлення об'єктів, які
можуть бути поза зоною видимості
внутрішніх чи зовнішніх дзеркал,
система відображає попередження на кожному із зовнішніх дзеркал.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за ваш,
попереджувальний символ B у
відповідному зовнішньому
дзеркалі може не засвічуватися.

Керування автомобілем та експлуатація217
Система повідомлень бокової
мертвої зони видимості діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи, що система діє.
Цей параметр можна ввімкнути чи
вимкнути на інформаційному
дисплеї, у налаштуваннях
персоналізації автомобіля 3 137.
Під час буксирування причепа
система не діє.
Після дезактивації системи у центрі
інформації водія відображується
відповідне повідомлення.
Зони розпізнавання Зони розпізнавання починаються
від заднього бампера і
простягаються на три метри назад
та в боки. Висота зони становить
приблизно від півметра до
двох метрів від землі.
Система повідомлень бокової
мертвої зони видимості ігнорує
нерухомі об'єкти, такі як огорожі,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.Несправність
За звичайних умов система інколиможе пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 289.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, у центрі інформації водія
з'являється повідомлення про
помилку. У разі систематичної
неполадки зверніться на станцію
технічного обслуговування.
Камера заднього виду Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.

218Керування автомобілем та експлуатаціяЗображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей. Перед
початком руху заднім ходом слід перевірити зону позаду та
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера встановлена на ручці
дверей багажного відділення.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що допомагає
скерувати автомобіль в потрібне
місце.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.

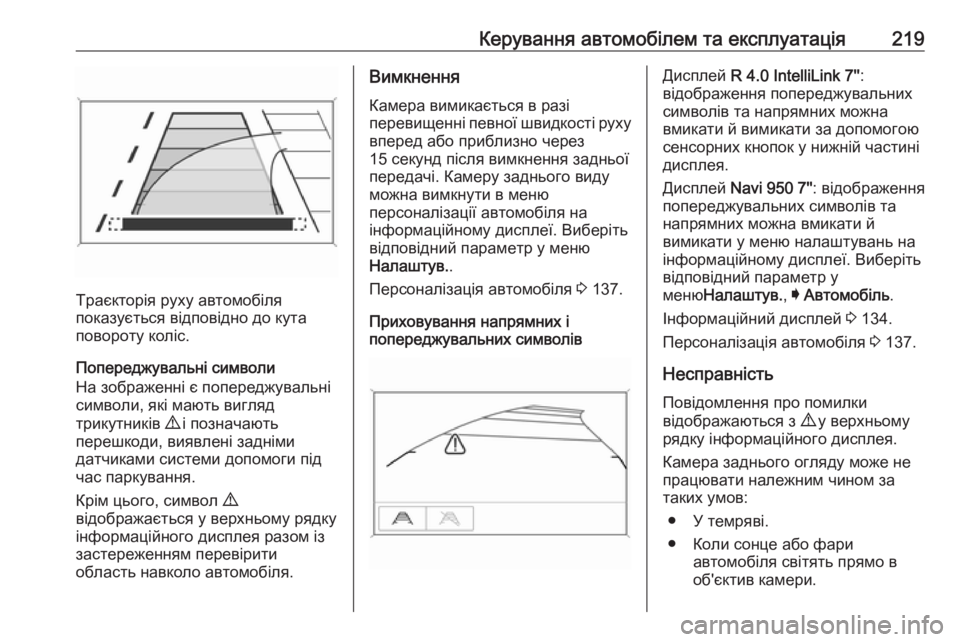

Керування автомобілем та експлуатація219
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
На зображенні є попереджувальні
символи, які мають вигляд
трикутників 9 і позначають
перешкоди, виявлені задніми
датчиками системи допомоги під час паркування.
Крім цього, символ 9
відображається у верхньому рядку
інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Вимкнення
Камера вимикається в разі
перевищенні певної швидкості руху вперед або приблизно через
15 секунд після вимкнення задньої
передачі. Камеру заднього виду
можна вимкнути в меню
персоналізації автомобіля на
інформаційному дисплеї. Виберіть
відповідний параметр у меню
Налаштув. .
Персоналізація автомобіля 3 137.
Приховування напрямних і
попереджувальних символівДисплей R 4.0 IntelliLink 7'' :
відображення попереджувальних
символів та напрямних можна
вмикати й вимикати за допомогою
сенсорних кнопок у нижній частині
дисплея.
Дисплей Navi 950 7'' : відображення
попереджувальних символів та
напрямних можна вмикати й
вимикати у меню налаштувань на
інформаційному дисплеї. Виберіть
відповідний параметр у
меню Налаштув. , I Автомобіль .
Інформаційний дисплей 3 134.
Персоналізація автомобіля 3 137.
Несправність
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати належним чином за
таких умов:
● У темряві.
● Коли сонце або фари автомобіля світять прямо в
об'єктив камери.

220Керування автомобілем та експлуатація● Крига, сніг, бруд чи будь-щоінше затуляють об’єктив
камери. Очистіть об'єктив,
промийте його водою, протріть
м'якою тканиною.
● Двері багажного відділення зачинено неповністю.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.
Допомога у розпізнаванні дорожніх знаків
Функціональність До допоміжної системи визначення
дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до інформаційного центру водія.
До списку дорожніх знаків що
розпізнаються входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості
● обгін заборонено
● завершення дії обмеження швидкості
● завершення дії забороненого обгонуДорожні знаки
початок та кінець дії:
● райони міста (залежать від країни)
● шосе● дороги для автомобілів
● житлова зонаДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● стрілки напрямку
Знаки обмеження швидкості
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
розпізнанні завершення
обмеження або ж виїзд за межі дії
знаку чи після заданого часу
максимальної дії.

Керування автомобілем та експлуатація221На дисплеї може відображатися
одночасно декілька знаків.
Знак оклику в рамці означає, що
система виявила ще один знак, який вона не може розпізнати.
Максимальна швидкість, коли
система діє без погіршення
ефективності, становить
200 км/год за умови хорошого
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Позначення дисплея Інформація про чинні дорожні
знаки знаходиться на спеціальній
сторінці допоміжної системи
визначення дорожніх знаків у
центрі інформації для водія.
Крім того, у нижньому рядку центру
інформації для водія постійно
відображається поточне
обмеження швидкості. Якщо
контроль швидкості здійснюється
за допомогою додаткових засобів,
у цій області відображається знак
+ .
Виберіть у ? за допомогою
MENU , а потім виберіть сторінку
допоміжної системи визначення
дорожніх знаків коліщатком
регулятора на важелі перемикання
сигналів повороту 3 129.
Якщо в меню інформаційного
центру водія вибрати іншу сторінку, а потім знову вибрати сторінку
допоміжної системи визначення
дорожніх знаків, на дисплеї буде
показано останній розпізнаний
дорожній знак.
Функція сповіщень
Функцію сповіщень можна вмикати
й вимикати в меню налаштувань на сторінці допоміжної системи
визначення дорожніх знаків.

222Керування автомобілем та експлуатація
Коли цю функцію ввімкнено, а
сторінка визначення дорожніх
знаків наразі не відображається,
щойно визначені обмеження
швидкості та знаки заборони
проїзду відображатимуться в
центрі інформації для водія, як
спливаючи сповіщення.
Натисніть SET/CLR на важелі
перемикання сигналів повороту,
коли на дисплеї відображається
сторінка допоміжної системи
визначення дорожніх знаків.
Виберіть Alerts ON (Попередження
увімкнено) або Alerts OFF
(Попередження вимкнено)
поворотом регулятора і натисніть
SET/CLR .
Сповіщення з’являються в
інформаційному центрі водія
приблизно на вісім секунд.
Скидання системи Вміст пам’яті дорожніх знаків
можна очистити в меню параметрів на сторінці допоміжної системи
визначення дорожніх знаків,
вибравши Скинути. Після цього
