Cura del veicolo215
7. Avvitare il flessibile del sigillantealla valvola del pneumatico.
8. L'interruttore basculante sul compressore deve essere posi‐
zionato su O.
9. Collegare il cavo di alimentazione
< del compressore al terminale di
avviamento di emergenza con i
cavetti 3 222.
Avviso
In base al modello, i cavi per l'avvio
di emergenza potrebbero trovarsi
sul lato sinistro o destro del vano
motore.
10. Collegare il cavo nero di alimen‐
tazione ] a un punto di massa del
veicolo, ad es. il blocco motore o
un bullone di montaggio del
motore.
Avviso
In base al tipo del kit di riparazione
dei pneumatici, potrebbe essere
necessario collegare il cavo di
alimentazione alla presa di corrente
o all'accendisigari.
Per questo tipo, non sono presenti i
cavi di alimentazione rosso < e
nero ].
Per evitare di scaricare la batteria si consiglia di lasciare il motore in
funzione.
11. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.

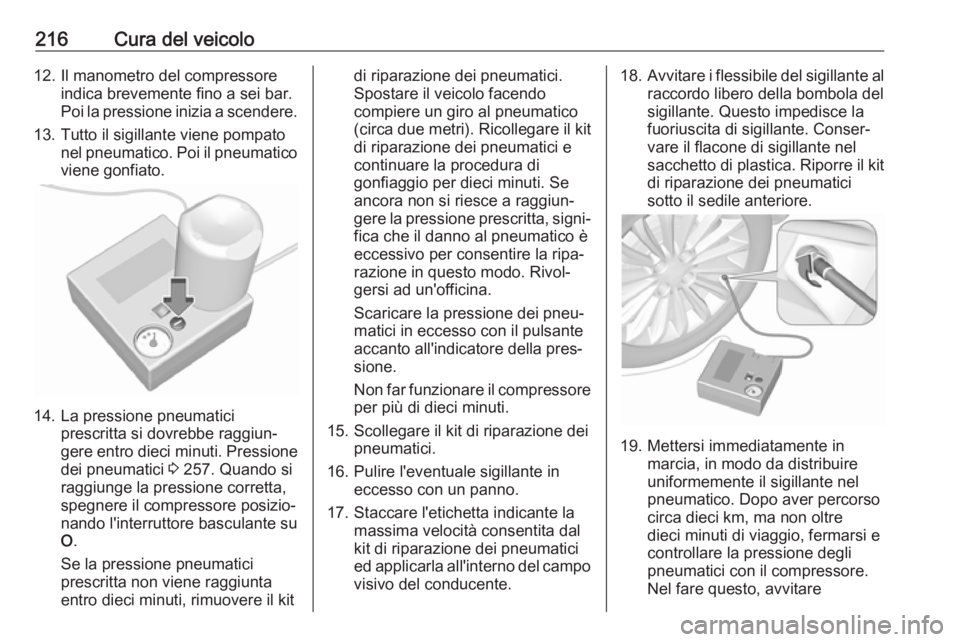

216Cura del veicolo12. Il manometro del compressoreindica brevemente fino a sei bar.
Poi la pressione inizia a scendere.
13. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
14. La pressione pneumatici prescritta si dovrebbe raggiun‐
gere entro dieci minuti. Pressione
dei pneumatici 3 257. Quando si
raggiunge la pressione corretta,
spegnere il compressore posizio‐
nando l'interruttore basculante su
O .
Se la pressione pneumatici
prescritta non viene raggiunta
entro dieci minuti, rimuovere il kit
di riparazione dei pneumatici.
Spostare il veicolo facendo compiere un giro al pneumatico
(circa due metri). Ricollegare il kit
di riparazione dei pneumatici e
continuare la procedura di
gonfiaggio per dieci minuti. Se
ancora non si riesce a raggiun‐
gere la pressione prescritta, signi‐ fica che il danno al pneumatico è
eccessivo per consentire la ripa‐ razione in questo modo. Rivol‐
gersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
accanto all'indicatore della pres‐
sione.
Non far funzionare il compressore per più di dieci minuti.
15. Scollegare il kit di riparazione dei pneumatici.
16. Pulire l'eventuale sigillante in eccesso con un panno.
17. Staccare l'etichetta indicante la massima velocità consentita dal
kit di riparazione dei pneumatici
ed applicarla all'interno del campo
visivo del conducente.18. Avvitare i flessibile del sigillante al
raccordo libero della bombola delsigillante. Questo impedisce la
fuoriuscita di sigillante. Conser‐
vare il flacone di sigillante nel
sacchetto di plastica. Riporre il kit
di riparazione dei pneumatici
sotto il sedile anteriore.
19. Mettersi immediatamente in marcia, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa dieci km, ma non oltre
dieci minuti di viaggio, fermarsi e
controllare la pressione degli
pneumatici con il compressore.
Nel fare questo, avvitare

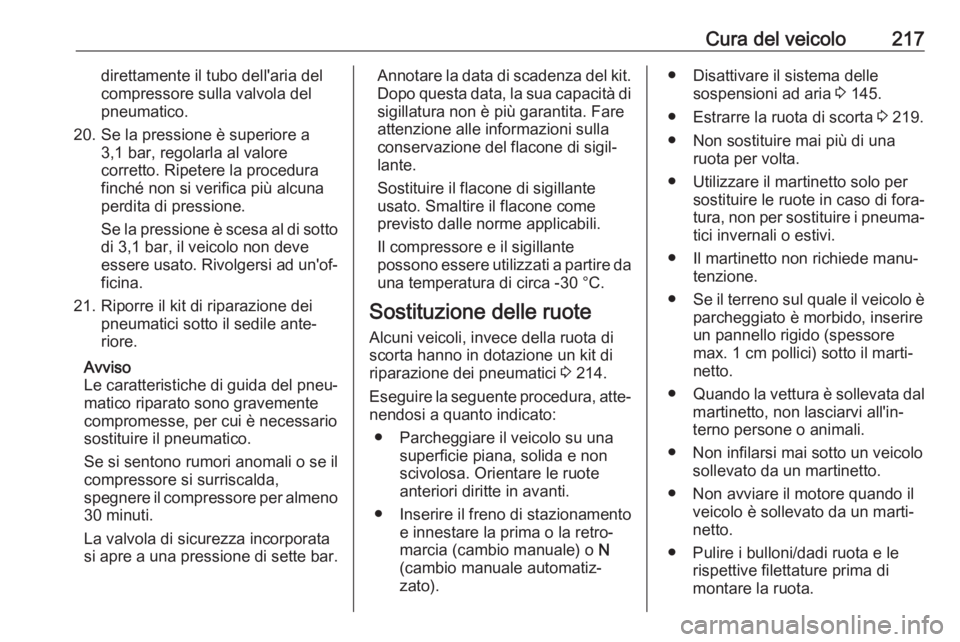

Cura del veicolo217direttamente il tubo dell'aria del
compressore sulla valvola del
pneumatico.
20. Se la pressione è superiore a 3,1 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto di 3,1 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
21. Riporre il kit di riparazione dei pneumatici sotto il sedile ante‐
riore.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda,
spegnere il compressore per almeno 30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di sette bar.Annotare la data di scadenza del kit.
Dopo questa data, la sua capacità disigillatura non è più garantita. Fare
attenzione alle informazioni sulla
conservazione del flacone di sigil‐ lante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Sostituzione delle ruote
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici 3 214.
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Inserire il freno di stazionamento e innestare la prima o la retro‐
marcia (cambio manuale) o N
(cambio manuale automatiz‐
zato).● Disattivare il sistema delle sospensioni ad aria 3 145.
● Estrarre la ruota di scorta 3 219.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il martinetto non richiede manu‐ tenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il motore quando il veicolo è sollevato da un marti‐
netto.
● Pulire i bulloni/dadi ruota e le rispettive filettature prima di
montare la ruota.

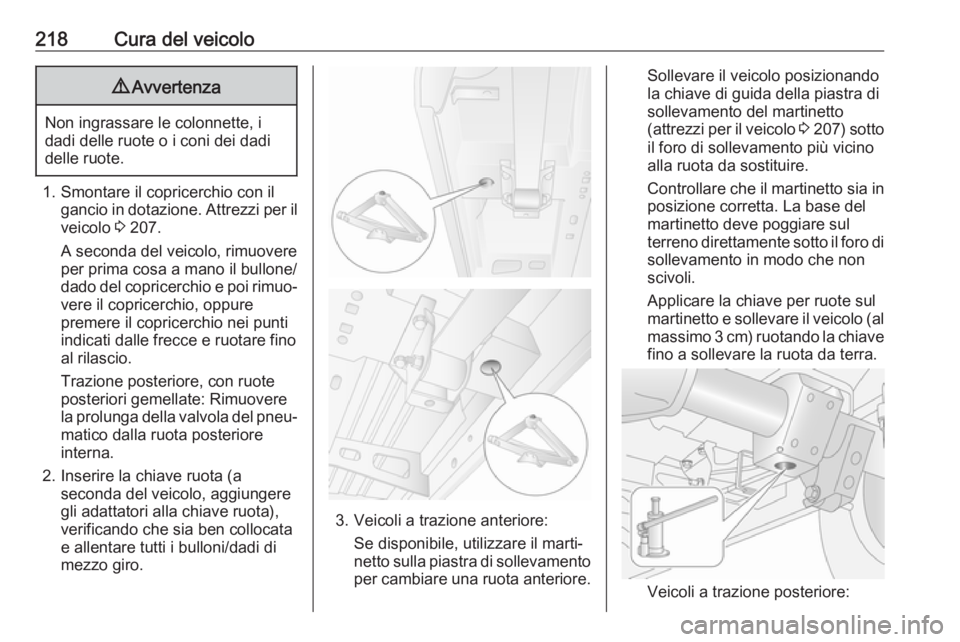

218Cura del veicolo9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Smontare il copricerchio con il gancio in dotazione. Attrezzi per il
veicolo 3 207.
A seconda del veicolo, rimuovere
per prima cosa a mano il bullone/
dado del copricerchio e poi rimuo‐ vere il copricerchio, oppure
premere il copricerchio nei punti
indicati dalle frecce e ruotare fino
al rilascio.
Trazione posteriore, con ruote
posteriori gemellate: Rimuovere
la prolunga della valvola del pneu‐
matico dalla ruota posteriore
interna.
2. Inserire la chiave ruota (a seconda del veicolo, aggiungere
gli adattatori alla chiave ruota),
verificando che sia ben collocata e allentare tutti i bulloni/dadi di
mezzo giro.
3. Veicoli a trazione anteriore:
Se disponibile, utilizzare il marti‐netto sulla piastra di sollevamento per cambiare una ruota anteriore.
Sollevare il veicolo posizionando
la chiave di guida della piastra di
sollevamento del martinetto
(attrezzi per il veicolo 3 207 ) sotto
il foro di sollevamento più vicino
alla ruota da sostituire.
Controllare che il martinetto sia in posizione corretta. La base del
martinetto deve poggiare sul
terreno direttamente sotto il foro di sollevamento in modo che non
scivoli.
Applicare la chiave per ruote sul
martinetto e sollevare il veicolo (al massimo 3 cm) ruotando la chiave
fino a sollevare la ruota da terra.
Veicoli a trazione posteriore:

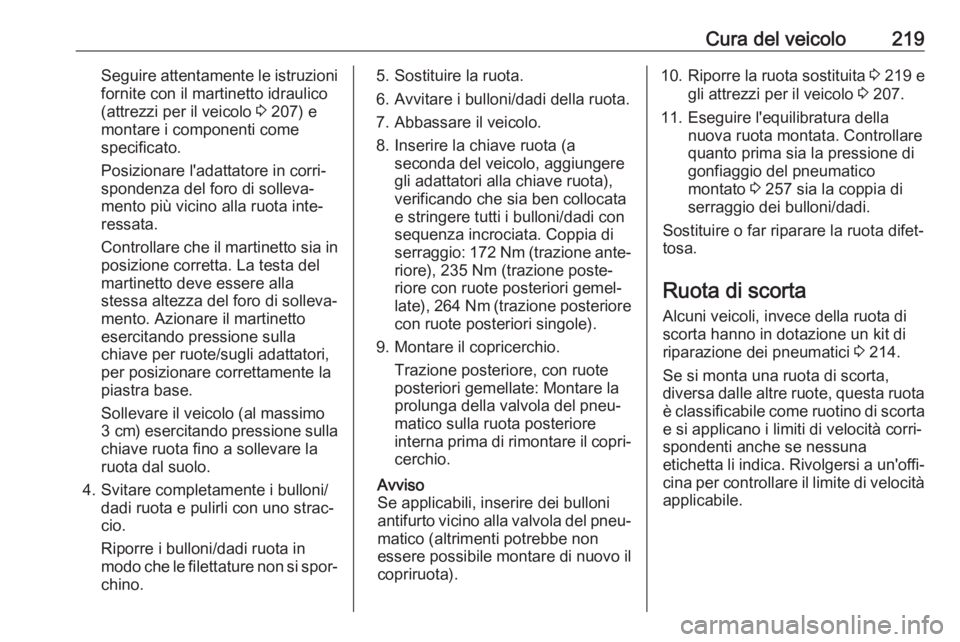

Cura del veicolo219Seguire attentamente le istruzionifornite con il martinetto idraulico
(attrezzi per il veicolo 3 207) e
montare i componenti come
specificato.
Posizionare l'adattatore in corri‐
spondenza del foro di solleva‐
mento più vicino alla ruota inte‐
ressata.
Controllare che il martinetto sia in posizione corretta. La testa del
martinetto deve essere alla
stessa altezza del foro di solleva‐
mento. Azionare il martinetto
esercitando pressione sulla
chiave per ruote/sugli adattatori, per posizionare correttamente la
piastra base.
Sollevare il veicolo (al massimo
3 cm ) esercitando pressione sulla
chiave ruota fino a sollevare la
ruota dal suolo.
4. Svitare completamente i bulloni/ dadi ruota e pulirli con uno strac‐
cio.
Riporre i bulloni/dadi ruota in
modo che le filettature non si spor‐
chino.5. Sostituire la ruota.
6. Avvitare i bulloni/dadi della ruota. 7. Abbassare il veicolo.
8. Inserire la chiave ruota (a seconda del veicolo, aggiungere
gli adattatori alla chiave ruota),
verificando che sia ben collocata
e stringere tutti i bulloni/dadi con
sequenza incrociata. Coppia di
serraggio: 172 Nm (trazione ante‐ riore), 235 Nm (trazione poste‐
riore con ruote posteriori gemel‐
late), 264 Nm (trazione posteriore
con ruote posteriori singole).
9. Montare il copricerchio. Trazione posteriore, con ruote
posteriori gemellate: Montare la
prolunga della valvola del pneu‐
matico sulla ruota posteriore
interna prima di rimontare il copri‐ cerchio.
Avviso
Se applicabili, inserire dei bulloni
antifurto vicino alla valvola del pneu‐
matico (altrimenti potrebbe non
essere possibile montare di nuovo il copriruota).10. Riporre la ruota sostituita 3 219 e
gli attrezzi per il veicolo 3 207.
11. Eseguire l'equilibratura della nuova ruota montata. Controllare
quanto prima sia la pressione di
gonfiaggio del pneumatico
montato 3 257 sia la coppia di
serraggio dei bulloni/dadi.
Sostituire o far riparare la ruota difet‐
tosa.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici 3 214.
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna
etichetta li indica. Rivolgersi a un'offi‐ cina per controllare il limite di velocità
applicabile.

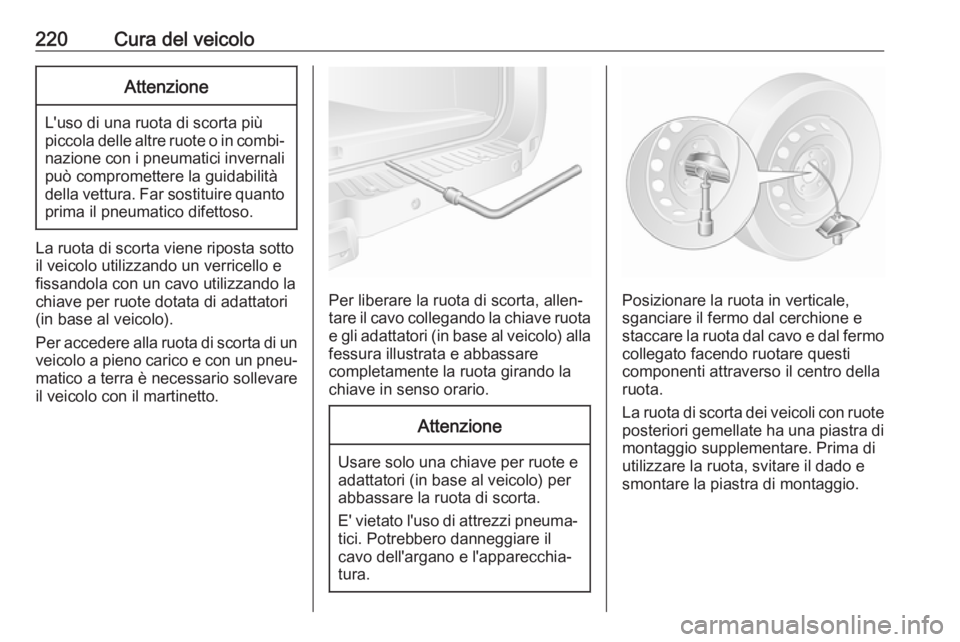

220Cura del veicoloAttenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta viene riposta sotto
il veicolo utilizzando un verricello e
fissandola con un cavo utilizzando la
chiave per ruote dotata di adattatori
(in base al veicolo).
Per accedere alla ruota di scorta di un veicolo a pieno carico e con un pneu‐
matico a terra è necessario sollevare
il veicolo con il martinetto.
Per liberare la ruota di scorta, allen‐
tare il cavo collegando la chiave ruota e gli adattatori (in base al veicolo) alla
fessura illustrata e abbassare
completamente la ruota girando la
chiave in senso orario.
Attenzione
Usare solo una chiave per ruote e adattatori (in base al veicolo) per
abbassare la ruota di scorta.
E' vietato l'uso di attrezzi pneuma‐ tici. Potrebbero danneggiare il
cavo dell'argano e l'apparecchia‐
tura.
Posizionare la ruota in verticale,
sganciare il fermo dal cerchione e
staccare la ruota dal cavo e dal fermo
collegato facendo ruotare questi
componenti attraverso il centro della
ruota.
La ruota di scorta dei veicoli con ruote posteriori gemellate ha una piastra di
montaggio supplementare. Prima di
utilizzare la ruota, svitare il dado e
smontare la piastra di montaggio.

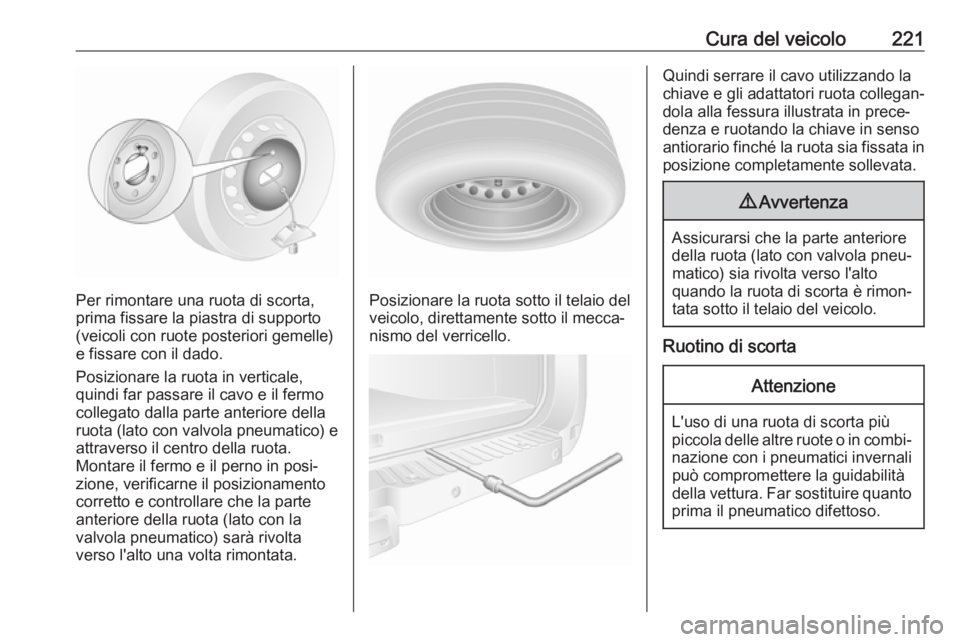

Cura del veicolo221
Per rimontare una ruota di scorta,
prima fissare la piastra di supporto
(veicoli con ruote posteriori gemelle)
e fissare con il dado.
Posizionare la ruota in verticale,
quindi far passare il cavo e il fermo
collegato dalla parte anteriore della
ruota (lato con valvola pneumatico) e
attraverso il centro della ruota.
Montare il fermo e il perno in posi‐ zione, verificarne il posizionamento
corretto e controllare che la parte
anteriore della ruota (lato con la
valvola pneumatico) sarà rivolta
verso l'alto una volta rimontata.Posizionare la ruota sotto il telaio del
veicolo, direttamente sotto il mecca‐
nismo del verricello.
Quindi serrare il cavo utilizzando la
chiave e gli adattatori ruota collegan‐
dola alla fessura illustrata in prece‐ denza e ruotando la chiave in senso
antiorario finché la ruota sia fissata in posizione completamente sollevata.9 Avvertenza
Assicurarsi che la parte anteriore
della ruota (lato con valvola pneu‐ matico) sia rivolta verso l'alto
quando la ruota di scorta è rimon‐ tata sotto il telaio del veicolo.
Ruotino di scorta
Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.

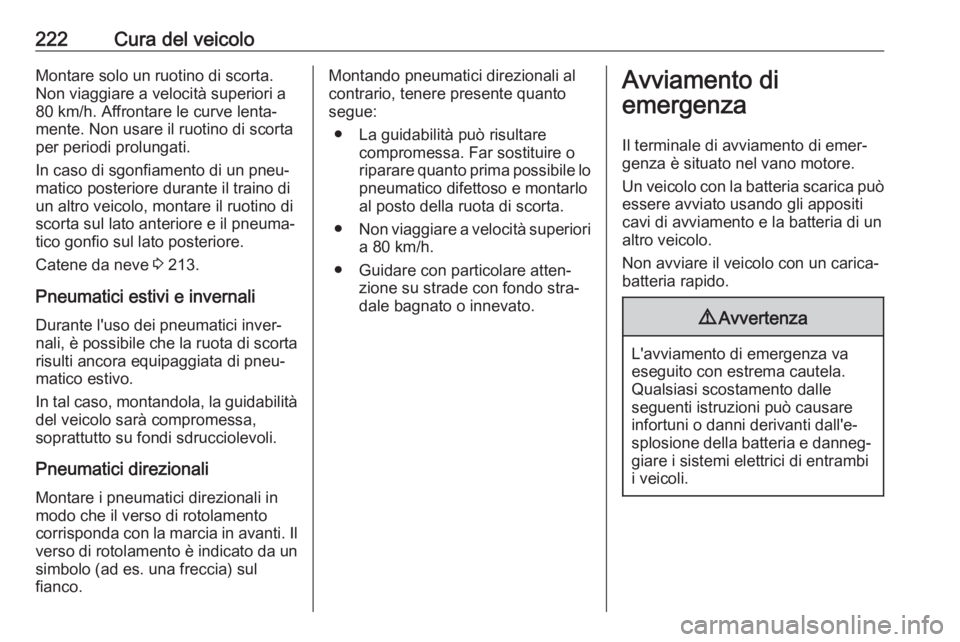

222Cura del veicoloMontare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 213.
Pneumatici estivi e invernali
Durante l'uso dei pneumatici inver‐
nali, è possibile che la ruota di scorta
risulti ancora equipaggiata di pneu‐
matico estivo.
In tal caso, montandola, la guidabilità del veicolo sarà compromessa,
soprattutto su fondi sdrucciolevoli.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad es. una freccia) sul
fianco.Montando pneumatici direzionali al
contrario, tenere presente quanto
segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo
pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Non viaggiare a velocità superiori
a 80 km/h.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Il terminale di avviamento di emer‐
genza è situato nel vano motore.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.
Non avviare il veicolo con un carica‐
batteria rapido.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
