Sedili, sistemi di sicurezza639Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 46.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Allacciare correttamente la cintura di sicurezza. In quanto solo così
l'airbag è in grado di fornire un'a‐
deguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è composto
da un airbag nello schienale di
ciascun sedile anteriore. La loro
presenza viene segnalata dalla scritta AIRBAG .
Il sistema airbag laterale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Disattivazione degli airbag
I sistemi airbag anteriore e laterale
per il sedile del passeggero anteriore
devono essere disattivati se si deve
montare su questo sedile un sistema
di sicurezza per bambini, secondo le
istruzioni indicate nelle tabelle di
montaggio dei sistemi di sicurezza
per bambini 3 67.
I pretensionatori delle cinture di sicu‐ rezza e tutti i sistemi airbag del
conducente rimarranno attivi.
Per disattivare il sistema airbag del
passeggero anteriore è necessario
intervenire sull'interruttore ubicato sul
lato del cruscotto.

64Sedili, sistemi di sicurezza
A quadro spento,, aprire la portiera
anteriore, spingere l'interruttore all'in‐
terno e ruotarlo in senso antiorario in
posizione OFF.
Gli airbag lato passeggero sono
disattivati e non si gonfieranno in
caso di urto. La spia W 3 100 si
accende con luce fissa nel quadro
strumenti e un messaggio corrispon‐
dente appare nel Driver Information
Center 3 105.
A questo punto è possibile montare
un sistema di sicurezza in conformità con la tabella di montaggio 3 67. Il
sedile anteriore del passeggero deve essere libero.9 Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza per bambini soggetto alle istru‐
zioni e alle limitazioni della tabella
3 67.
Altrimenti si rischiano lesioni
mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.
Se la spia W non è accesa, gli airbag
del passeggero anteriore si gonfie‐
ranno in caso di incidente.
Se le spie A e v sono accese
contemporaneamente, significa che il sistema è difettoso. La posizionedell'interruttore potrebbe essere stata
modificata inavvertitamente con il
quadro acceso. Spegnere il quadro e riaccenderlo, quindi portare l'interrut‐
tore nella posizione corretta. Se A e
v restano ancora accesi, chiedere
assistenza ad un'officina.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione. Lo stato permane fino alla
successiva modifica.
Spia W per la disattivazione degli
airbag 3 100.

Sedili, sistemi di sicurezza65Sistemi di sicurezza per
bambini9 Avvertenza
Se si usa un sistema di sicurezza
per bambini sul sedile del passeg‐ gero anteriore, i sistemi airbag delsedile devono essere disattivati. In
caso contrario, il bambino si trove‐ rebbe in serio pericolo, anche di
vita, se gli airbag dovessero atti‐
varsi.
Questo vale soprattutto per
sistemi di sicurezza per bambini
montati sul sedile del passeggero
anteriore in senso inverso a quello
di marcia.
Disattivazione dell'airbag 3 63.
Etichetta airbag 3 59.
Consigliamo un sicurezza per bambini predisposto appositamente
per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Quando si impiega un sistema di sicu‐
rezza per bambini, osservare le
seguenti istruzioni d'uso e di montag‐
gio e quelle in dotazione del sistema
di sicurezza stesso.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio 3 56.
A seconda variante del modello e della dimensione del sistema di sicu‐
rezza per bambini utilizzato, quest'ul‐ timo può essere fissato a certi sedili
della 2° o della 3° fila 3 67.Sistema di sicurezza ISOFIX per
bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio.
Se si usano le staffe ISOFIX per il
montaggio del seggiolino, è possibile
usare i sistemi di sicurezza ISOFIX
universali omologati per bambini.
Oltre agli attacchi ISOFIX, è neces‐
sario utilizzare una cinghia
Top-Tether.

66Sedili, sistemi di sicurezzaLe posizioni di montaggio possibili
per i sistemi di sicurezza ISOFIX per
bambini sono indicate nelle tabelle
con <, IL e IUF.
Occhielli di ancoraggio Top-
Tether
I sistemi di sicurezza Top Tether per
bambini si trovano dietro al sedile.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di
ancoraggio Top Tether. La cinghia di
aggancio deve passare tra le due
aste di guida del poggiatesta.
Le posizioni della categoria univer‐
sale dei sistemi di sicurezza per
bambini ISOFIX sono contrassegnate
in tabella dalla sigla IUF 3 67.
Scelta del sistema più idoneo I sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.
Sicure per i bambini 3 27.

Sedili, sistemi di sicurezza67Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni consentite per il montaggio di un sistema di sicurezza per bambini Sedili anteriori - Tutte le variantiFascia di peso e di etàSedile singolo - lato passeggeroanteriore 1)Sedile a panca - lato passeggero anterioresenza airbagcon airbagsenza airbagcon airbagcentraleesternocentraleesternoGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa da due anni
UU 2)UUU 2)U2)
Gruppo I: da 9 a 18 kg
o circa da otto mesi a quattro anniUU 2)UUU2)U 2)Gruppo II: da 15 a 25 kg
o circa da tre a sette anni
Gruppo III: da 22 a 36 kg
o circa da sei mesi a dodici anni
UU 2)UUU 2)U2)
1)
Se regolabile, verificare che il sedile si trovi nella posizione più arretrata possibile. Controllare che la cintura di sicurezza del veicolo
sia quanto più possibile diritta tra la spalla e il punto superiore di ancoraggio.
2) Quando un sistema di sicurezza per bambini viene montato in questa posizione, il sistema airbag del passeggero anteriore deve
essere disattivato.

68Sedili, sistemi di sicurezzaCabina doppia - sedili posterioriFascia di peso e di etàSeconda fila di sediliesternoAl centroGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa da due anni
UX
Gruppo I: da 9 a 18 kg
o circa da otto mesi a quattro anniUXGruppo II: da 15 a 25 kg
o circa da tre a sette anni
Gruppo III: da 22 a 36 kg
o circa da sei mesi a dodici anni
UX

Sedili, sistemi di sicurezza69Combi - sedili posterioriFascia di peso e di etàSeconda fila di sediliTerza fila di sediliLato conducente
sedile esterno
Sedile centrale
Lato passeggero
sedile esternoGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa da due anni
U 3)
, Gruppo I: da 9 a 18 kg
o circa da otto mesi a quattro anniU 4)
, , o circa da tre a sette anni
Gruppo III: da 22 a 36 kg
o circa da sei mesi a dodici anni
U 4)UF 4)UF4)X
3)
Per montare un seggiolino per bambini rivolto in senso contrario a quello di marcia, portare il sedile anteriore più avanti possibile e
poi riportarlo indietro seguendo le istruzioni del seggiolino per bambini.
4) Seggiolino per bambini rivolto in avanti; posizionare lo schienale del seggiolino a contatto con lo schienale del sedile del veicolo.
Regolare l'altezza del poggiatesta o rimuoverlo se necessario; non spingere il sedile di fronte al bambino oltre metà corsa sulle guide
e non reclinare lo schienale oltre i 25°.

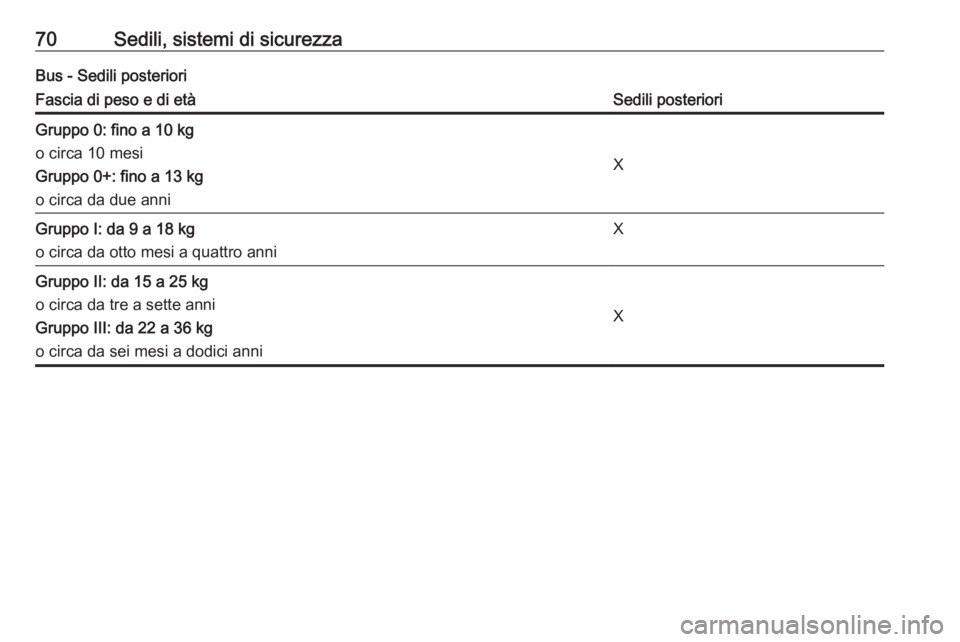

70Sedili, sistemi di sicurezzaBus - Sedili posterioriFascia di peso e di etàSedili posterioriGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa da due anni
X
Gruppo I: da 9 a 18 kg
o circa da otto mesi a quattro anniXGruppo II: da 15 a 25 kg
o circa da tre a sette anni
Gruppo III: da 22 a 36 kg
o circa da sei mesi a dodici anni
X
