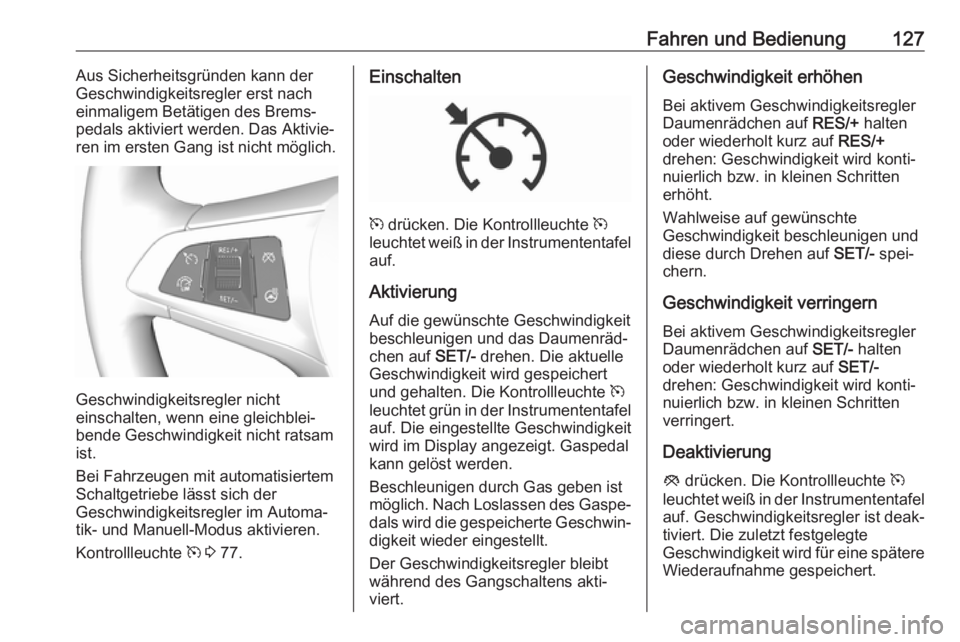

Fahren und Bedienung127Aus Sicherheitsgründen kann der
Geschwindigkeitsregler erst nach
einmaligem Betätigen des Brems‐
pedals aktiviert werden. Das Aktivie‐
ren im ersten Gang ist nicht möglich.
Geschwindigkeitsregler nicht
einschalten, wenn eine gleichblei‐
bende Geschwindigkeit nicht ratsam
ist.
Bei Fahrzeugen mit automatisiertem
Schaltgetriebe lässt sich der
Geschwindigkeitsregler im Automa‐
tik- und Manuell-Modus aktivieren.
Kontrollleuchte m 3 77.
Einschalten
m drücken. Die Kontrollleuchte m
leuchtet weiß in der Instrumententafel
auf.
Aktivierung Auf die gewünschte Geschwindigkeit
beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert
und gehalten. Die Kontrollleuchte m
leuchtet grün in der Instrumententafel
auf. Die eingestellte Geschwindigkeit
wird im Display angezeigt. Gaspedal
kann gelöst werden.
Beschleunigen durch Gas geben ist
möglich. Nach Loslassen des Gaspe‐
dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhen
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+
drehen: Geschwindigkeit wird konti‐
nuierlich bzw. in kleinen Schritten
erhöht.
Wahlweise auf gewünschte
Geschwindigkeit beschleunigen und
diese durch Drehen auf SET/- spei‐
chern.
Geschwindigkeit verringern
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/-
drehen: Geschwindigkeit wird konti‐
nuierlich bzw. in kleinen Schritten
verringert.
Deaktivierung y drücken. Die Kontrollleuchte m
leuchtet weiß in der Instrumententafel
auf. Geschwindigkeitsregler ist deak‐
tiviert. Die zuletzt festgelegte
Geschwindigkeit wird für eine spätere Wiederaufnahme gespeichert.

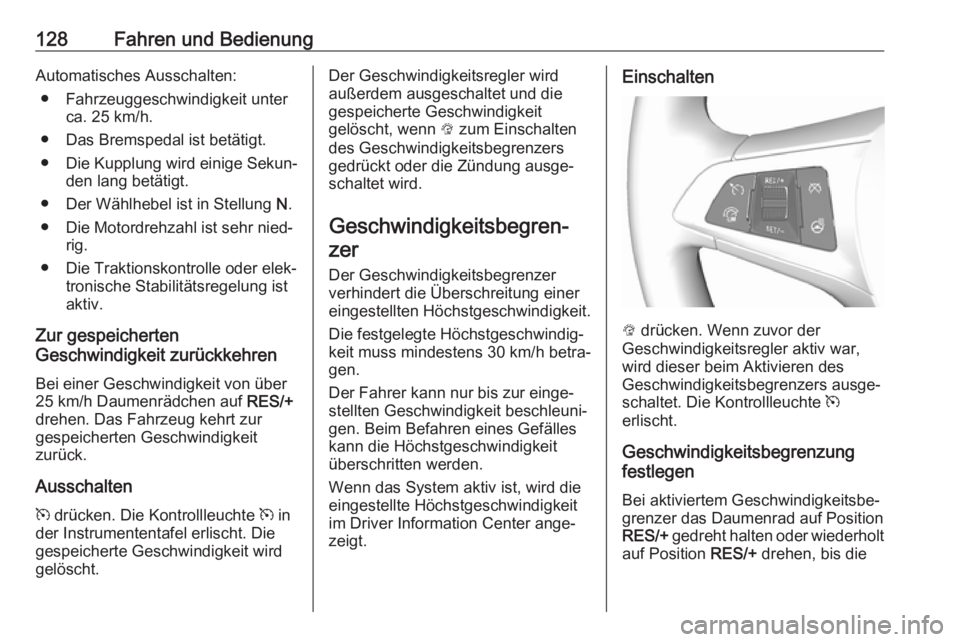

128Fahren und BedienungAutomatisches Ausschalten:● Fahrzeuggeschwindigkeit unter ca. 25 km/h.
● Das Bremspedal ist betätigt.
● Die Kupplung wird einige Sekun‐
den lang betätigt.
● Der Wählhebel ist in Stellung N.
● Die Motordrehzahl ist sehr nied‐ rig.
● Die Traktionskontrolle oder elek‐ tronische Stabilitätsregelung ist
aktiv.
Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über
25 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur
gespeicherten Geschwindigkeit
zurück.
Ausschalten m drücken. Die Kontrollleuchte m in
der Instrumententafel erlischt. Die
gespeicherte Geschwindigkeit wird gelöscht.Der Geschwindigkeitsregler wird
außerdem ausgeschaltet und die
gespeicherte Geschwindigkeit
gelöscht, wenn L zum Einschalten
des Geschwindigkeitsbegrenzers
gedrückt oder die Zündung ausge‐
schaltet wird.
Geschwindigkeitsbegren‐zer
Der Geschwindigkeitsbegrenzer
verhindert die Überschreitung einer
eingestellten Höchstgeschwindigkeit.
Die festgelegte Höchstgeschwindig‐
keit muss mindestens 30 km/h betra‐
gen.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.Einschalten
L drücken. Wenn zuvor der
Geschwindigkeitsregler aktiv war,
wird dieser beim Aktivieren des
Geschwindigkeitsbegrenzers ausge‐
schaltet. Die Kontrollleuchte m
erlischt.
Geschwindigkeitsbegrenzung
festlegen
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position RES/+ gedreht halten oder wiederholt
auf Position RES/+ drehen, bis die

Fahren und Bedienung129gewünschte Höchstgeschwindigkeit
im Fahrerinformationszentrum ange‐ zeigt wird.
Alternativ auf die gewünschte
Geschwindigkeit beschleunigen und
das Daumenrädchen kurz auf SET/-
drehen. Die aktuelle Geschwindigkeit
wird als Höchstgeschwindigkeit
gespeichert. Die Höchstgeschwindig‐ keit wird im Fahrerinformationszen‐
trum angezeigt.
Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw.
auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwindig‐
keitsbegrenzung
Wenn die Geschwindigkeitsbegren‐
zung ohne Fahrer-Eingabe über‐
schritten wird, beginnt die Geschwin‐
digkeitsanzeige im Driver Information Center zu blinken. Gleichzeitig ist
über die gesamte Dauer des Blinkens
ein Warnton zu hören.
Im Notfall kann die Geschwindigkeits‐ begrenzung überschritten werden.
Dazu ist das Gaspedal bis kurz vor
den Anschlag durchzutreten.
Den Fuß vom Gaspedal nehmen: Die Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.
Ausschalten y drücken: Der Geschwindigkeitsbe‐
grenzer wird deaktiviert und das Fahr‐ zeug kann ohne Begrenzung gefah‐
ren werden.Die Geschwindigkeitsbegrenzung
wird gespeichert und in Klammern im
Driver Information Center angezeigt.
Außerdem wird eine entsprechende
Meldung angezeigt.
Geschwindigkeitsbegrenzung
wieder aufnehmen
Daumenrad auf Position RES/+
drehen. Das Fahrzeug kehrt zur
gespeicherten Höchstgeschwindig‐
keit zurück.
Ausschalten
Drücken Sie auf L. Die Anzeige der
Geschwindigkeitsbegrenzung im Driver Information Center erlischt. Die gespeicherte Geschwindigkeit wird
gelöscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn m zum Aktivieren des
Geschwindigkeitsreglers gedrückt
wird.

130Fahren und BedienungBeim Ausschalten der Zündung wird
der Geschwindigkeitsbegrenzer
ebenfalls deaktiviert, die Geschwin‐
digkeitsbegrenzung jedoch für die
nächste Aktivierung des Geschwin‐
digkeitsbegrenzers gespeichert.
Einparkhilfe Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und
Nutzen der Einparkhilfe stets den
Bereich um das Fahrzeug herum
prüfen und im Auge behalten.Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und
visueller Anzeigen.
Das System umfasst drei Ultraschall-
Parksensoren im hinteren Stoßfän‐
ger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Funktionsweise
Das System warnt den Fahrer mit akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter dem Fahrzeug. Das Intervall
zwischen den Signaltönen wird
kürzer, je näher das Fahrzeug
diesem Hindernis kommt. Bei einem
Abstand von rund 40 cm oder darun‐
ter wird ein Dauerton ausgegeben.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Bei einer Fahrzeuggeschwindigkeit
über 10 km/h erkennt das System
Hindernisse unter Umständen nicht.
Störung
Im Falle einer Systemstörung leuch‐
tet die Kontrollleuchte r am Instru‐
ment auf 3 74.
Auch wenn das System aufgrund von vorübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) außer Betrieb ist, leuchtet
r auf.

Fahren und Bedienung131Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Spurverlassenswarnung
Die Spurverlassenswarnung
beobachtet über eine Frontkamera
die Fahrspurmarkierungen, zwischen
denen das Fahrzeug fährt. Das
System erkennt Spurwechsel und
warnt den Fahrer bei einem unbeab‐
sichtigten Spurwechsel durch opti‐
sche und akustische Signale.
Kriterien für das Erkennen eines
unbeabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer diese Aktionen
ausführt, wird keine Warnung ausge‐
geben.
Einschalten
Die Spurverlassenswarnung wird
durch Drücken von ) aktiviert. Die
leuchtende LED in der Taste zeigt an, dass das System eingeschaltet ist.

132Fahren und BedienungWenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Fahrspurmarkierun‐ gen vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Ausschalten
Durch Drücken von ) wird das
System deaktiviert. Die LED in der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐
tion.
Störung
Die Spurverlassenswarnung kannunter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto-Motoren Nur bleifreie Kraftstoffe verwenden,
die der Europäischen Norm EN 228
oder einer gleichwertigen Spezifika‐
tion entsprechen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.

Fahren und Bedienung133Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Ablagerungen oder
Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 190. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusätze außerhalb
Europas
Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. Einige Kraft‐ stoffe enthalten keine ausreichenden
Mengen an Zusätzen, um die
Einspritz- und Einlassventile sauber
zu halten.
Um diesen Mangel an Reinigungszu‐
sätzen zu kompensieren, bei jedem Motorölwechsel oder alle 15.000 km
(je nachdem, was zuerst eintritt) Fuel
System Treatment PLUS in den Kraft‐
stofftank füllen. Dieses Produkt ist in
Werkstätten erhältlich.
In einigen Orten sind sauerstoffange‐ reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern Sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden
sind nicht von der Fahrzeuggaran‐tie abgedeckt.
Einige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der
Oktanzahl den Zusatz (Methylcyclo‐
pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer der Glühkerzen mindern und die Leis‐
tung der Abgasreinigungsanlage
beeinträchtigen können. Die Abgas‐
leuchte Z kann aufleuchten 3 73.
Wenn dies auftritt, die Hilfe einer
Werkstatt in Anspruch nehmen.

134Fahren und BedienungKraftstoffe fürFlüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied
Petroleum Gas) oder unter der fran‐
zösischen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus
Propan und Butan. Die Oktanzahl
liegt je nach Butan-Anteil zwischen
105 und 115. LPG wird flüssig bei
einem Druck von etwa 5 bis 10 bar
gespeichert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System funktioniert bei
Umgebungstemperaturen von
etwa -8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas
gewährleistet werden, das mindes‐
tens den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken von LPG wird
zwischen Benzin- und Flüssiggasbe‐
trieb umgeschaltet, sobald die erfor‐
derlichen Parameter (Kühlmitteltem‐
peratur, Gastemperatur und Mindest‐
drehzahl des Motors) erreicht sind.
Die Anforderungen sind normaler‐
weise nach etwa 60 Sekunden (je nach Außentemperatur) und der
ersten festen Betätigung des Gaspe‐
dals erreicht. Der LED-Status zeigt den aktuellen Betriebsmodus.LED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐
gungen für den Über‐
gang Kraftstoff- auf Flüs‐
siggasbetrieb. Leuchtet
auf, wenn die Bedingun‐
gen erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Wenn der Kraftstofftank leer ist, kann
der Motor nicht gestartet werden.
Der gewählte Kraftstoffmodus wird
gespeichert und beim nächsten
Zündzyklus aktiviert, wenn die Bedin‐ gungen das zulassen.
Sobald die Flüssiggastanks leer sind, wird bis zum Ausschalten der
Zündung automatisch auf Benzinbe‐ trieb umgeschaltet.
