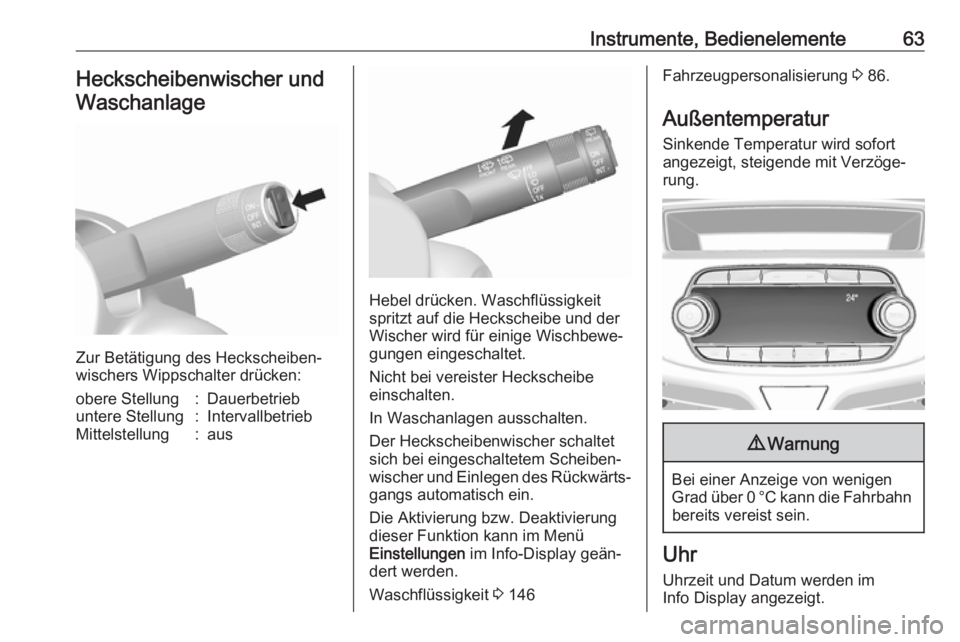

Instrumente, Bedienelemente63Heckscheibenwischer undWaschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
obere Stellung:Dauerbetriebuntere Stellung:IntervallbetriebMittelstellung:aus
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellungen im Info-Display geän‐
dert werden.
Waschflüssigkeit 3 146
Fahrzeugpersonalisierung 3 86.
Außentemperatur
Sinkende Temperatur wird sofort
angezeigt, steigende mit Verzöge‐
rung.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.

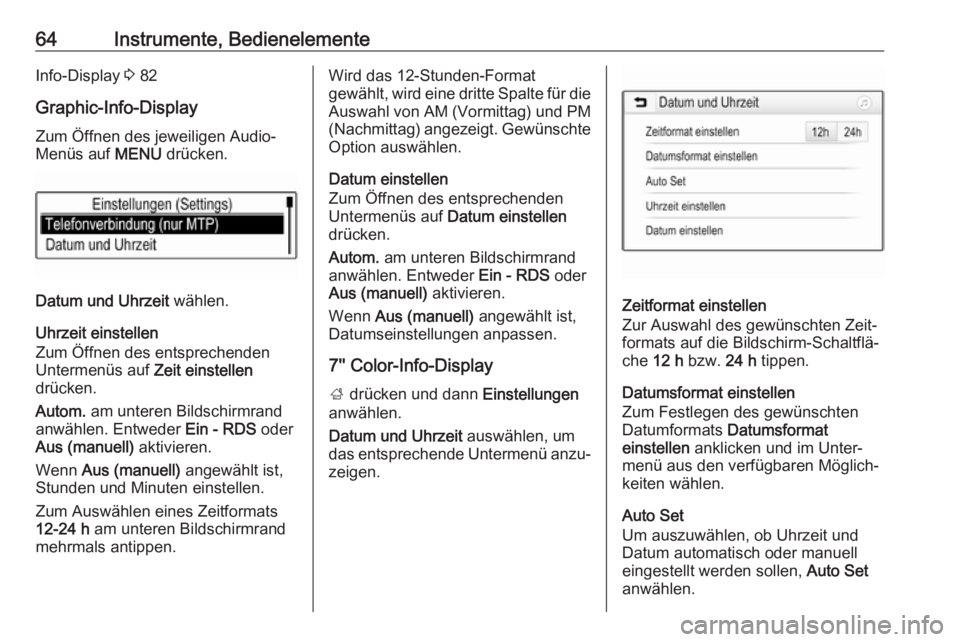

64Instrumente, BedienelementeInfo-Display 3 82
Graphic-Info-Display
Zum Öffnen des jeweiligen Audio-
Menüs auf MENU drücken.
Datum und Uhrzeit wählen.
Uhrzeit einstellen
Zum Öffnen des entsprechenden
Untermenüs auf Zeit einstellen
drücken.
Autom. am unteren Bildschirmrand
anwählen. Entweder Ein - RDS oder
Aus (manuell) aktivieren.
Wenn Aus (manuell) angewählt ist,
Stunden und Minuten einstellen.
Zum Auswählen eines Zeitformats
12-24 h am unteren Bildschirmrand
mehrmals antippen.
Wird das 12-Stunden-Format
gewählt, wird eine dritte Spalte für die Auswahl von AM (Vormittag) und PM
(Nachmittag) angezeigt. Gewünschte Option auswählen.
Datum einstellen
Zum Öffnen des entsprechenden
Untermenüs auf Datum einstellen
drücken.
Autom. am unteren Bildschirmrand
anwählen. Entweder Ein - RDS oder
Aus (manuell) aktivieren.
Wenn Aus (manuell) angewählt ist,
Datumseinstellungen anpassen.
7'' Color-Info-Display
; drücken und dann Einstellungen
anwählen.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu‐ zeigen.
Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats auf die Bildschirm-Schaltflä‐
che 12 h bzw. 24 h tippen.
Datumsformat einstellen
Zum Festlegen des gewünschten
Datumformats Datumsformat
einstellen anklicken und im Unter‐
menü aus den verfügbaren Möglich‐
keiten wählen.
Auto Set
Um auszuwählen, ob Uhrzeit und
Datum automatisch oder manuell
eingestellt werden sollen, Auto Set
anwählen.

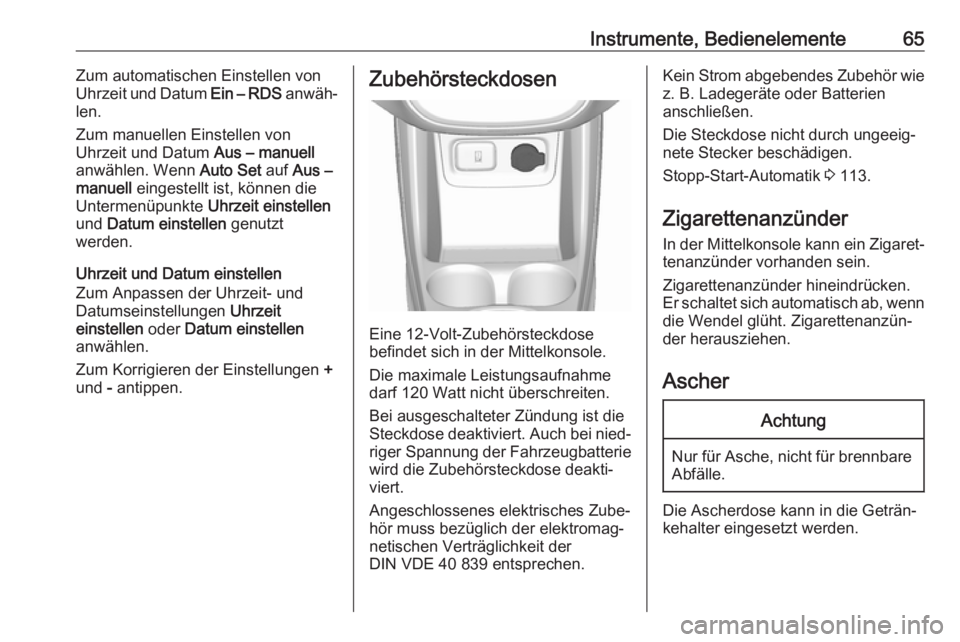

Instrumente, Bedienelemente65Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.
Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.
Zum Korrigieren der Einstellungen +
und - antippen.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose
befindet sich in der Mittelkonsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert. Auch bei nied‐ riger Spannung der Fahrzeugbatterie
wird die Zubehörsteckdose deakti‐
viert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 113.
Zigarettenanzünder
In der Mittelkonsole kann ein Zigaret‐ tenanzünder vorhanden sein.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

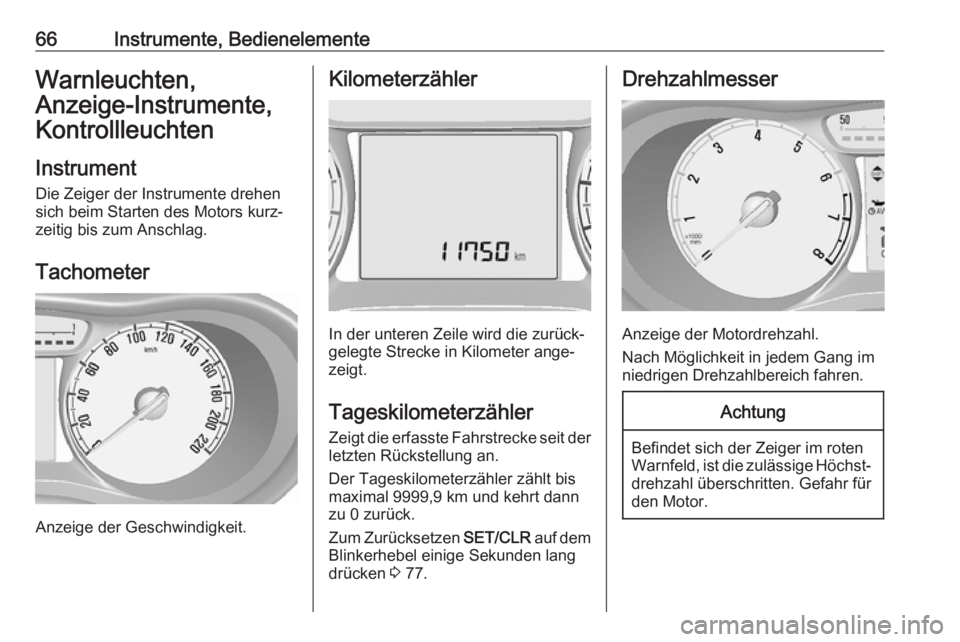

66Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Die Zeiger der Instrumente drehen
sich beim Starten des Motors kurz‐
zeitig bis zum Anschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück‐
gelegte Strecke in Kilometer ange‐
zeigt.
Tageskilometerzähler Zeigt die erfasste Fahrstrecke seit der
letzten Rückstellung an.
Der Tageskilometerzähler zählt bis
maximal 9999,9 km und kehrt dann
zu 0 zurück.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 77.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.

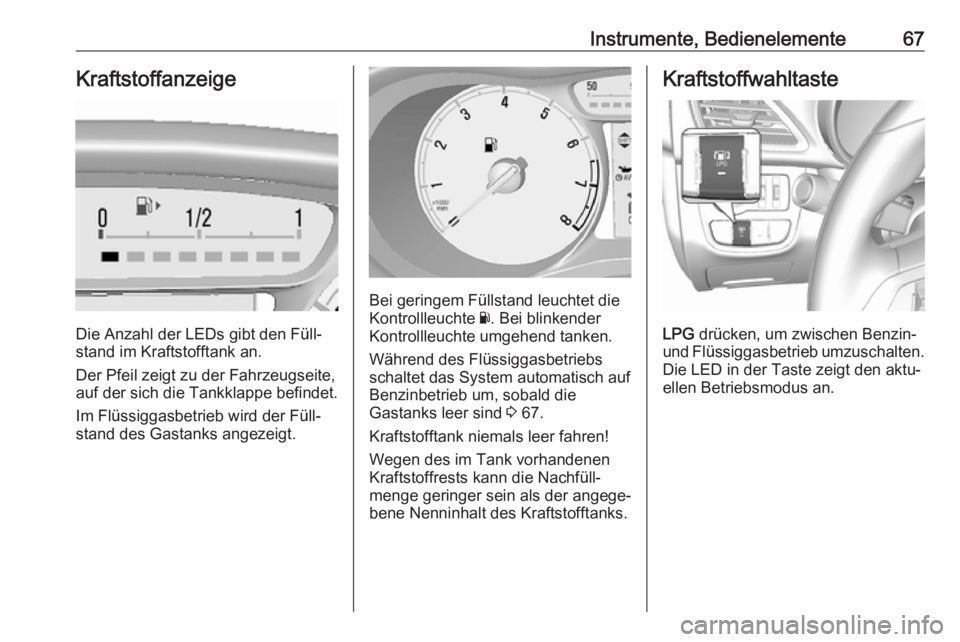

Instrumente, Bedienelemente67Kraftstoffanzeige
Die Anzahl der LEDs gibt den Füll‐
stand im Kraftstofftank an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Im Flüssiggasbetrieb wird der Füll‐
stand des Gastanks angezeigt.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die
Gastanks leer sind 3 67.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
LPG drücken, um zwischen Benzin-
und Flüssiggasbetrieb umzuschalten.
Die LED in der Taste zeigt den aktu‐
ellen Betriebsmodus an.

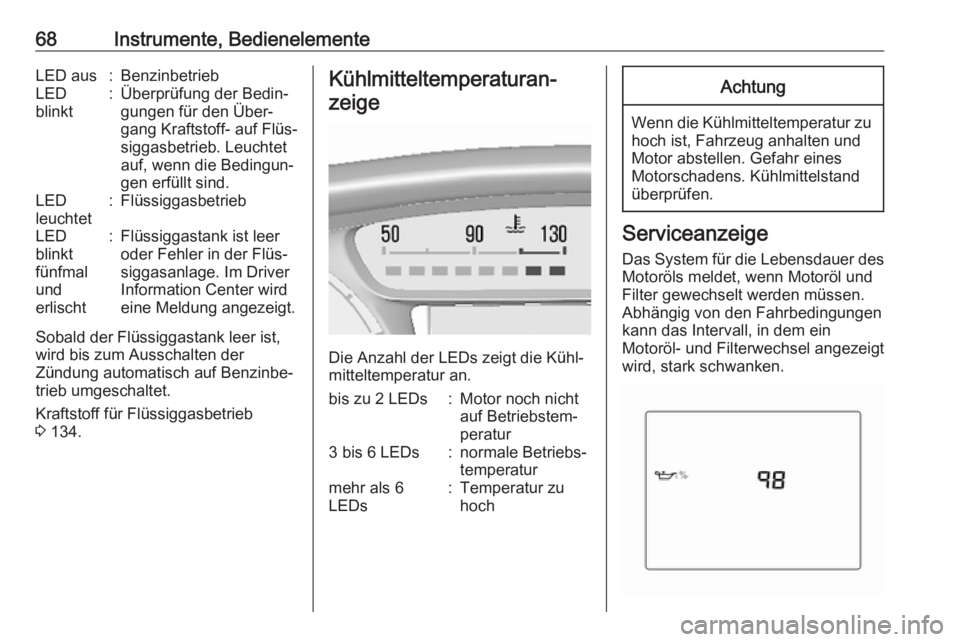

68Instrumente, BedienelementeLED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐
gungen für den Über‐
gang Kraftstoff- auf Flüs‐
siggasbetrieb. Leuchtet
auf, wenn die Bedingun‐
gen erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der
Zündung automatisch auf Benzinbe‐
trieb umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 134.
Kühlmitteltemperaturan‐
zeige
Die Anzahl der LEDs zeigt die Kühl‐
mitteltemperatur an.
bis zu 2 LEDs:Motor noch nicht
auf Betriebstem‐
peratur3 bis 6 LEDs:normale Betriebs‐
temperaturmehr als 6
LEDs:Temperatur zu
hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein
Motoröl- und Filterwechsel angezeigt
wird, stark schwanken.

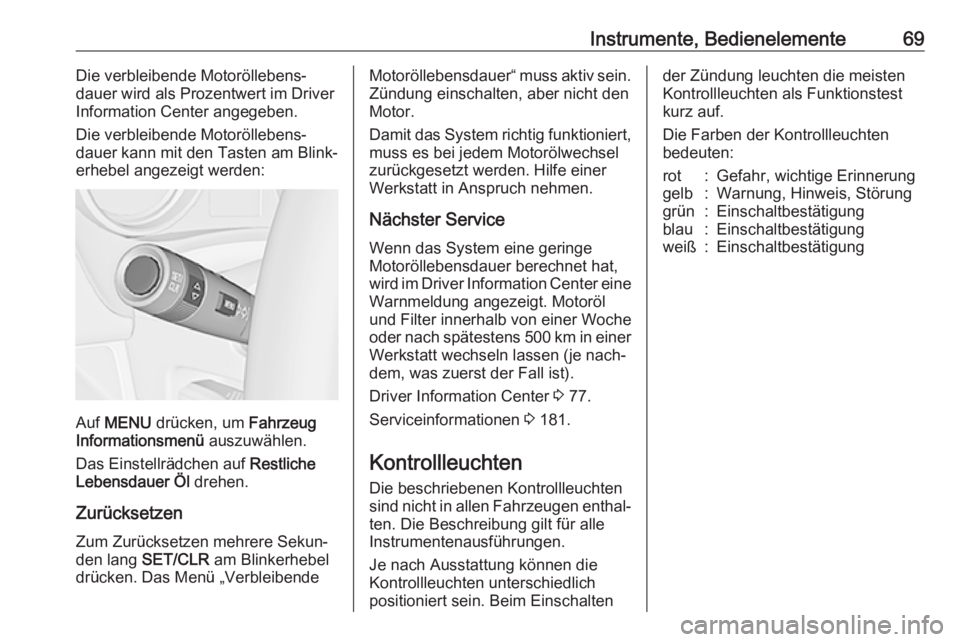

Instrumente, Bedienelemente69Die verbleibende Motoröllebens‐
dauer wird als Prozentwert im Driver
Information Center angegeben.
Die verbleibende Motoröllebens‐
dauer kann mit den Tasten am Blink‐
erhebel angezeigt werden:
Auf MENU drücken, um Fahrzeug
Informationsmenü auszuwählen.
Das Einstellrädchen auf Restliche
Lebensdauer Öl drehen.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Das Menü „Verbleibende
Motoröllebensdauer“ muss aktiv sein.
Zündung einschalten, aber nicht den
Motor.
Damit das System richtig funktioniert, muss es bei jedem Motorölwechsel
zurückgesetzt werden. Hilfe einer
Werkstatt in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe
Motoröllebensdauer berechnet hat, wird im Driver Information Center eine Warnmeldung angezeigt. Motoröl
und Filter innerhalb von einer Woche
oder nach spätestens 500 km in einer
Werkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Driver Information Center 3 77.
Serviceinformationen 3 181.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen.
Je nach Ausstattung können die
Kontrollleuchten unterschiedlich
positioniert sein. Beim Einschaltender Zündung leuchten die meisten
Kontrollleuchten als Funktionstest
kurz auf.
Die Farben der Kontrollleuchten
bedeuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

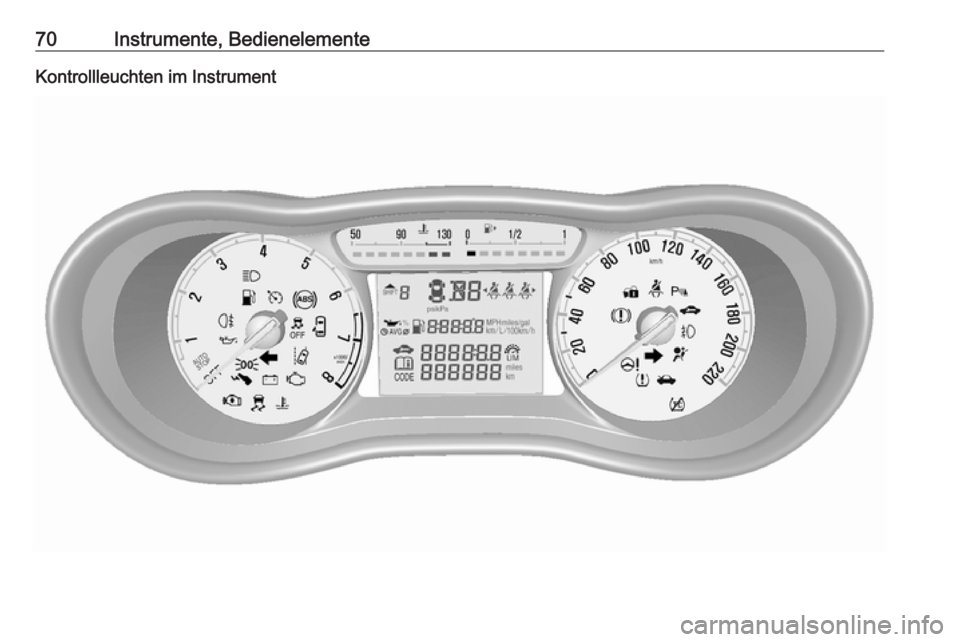

70Instrumente, BedienelementeKontrollleuchten im Instrument
