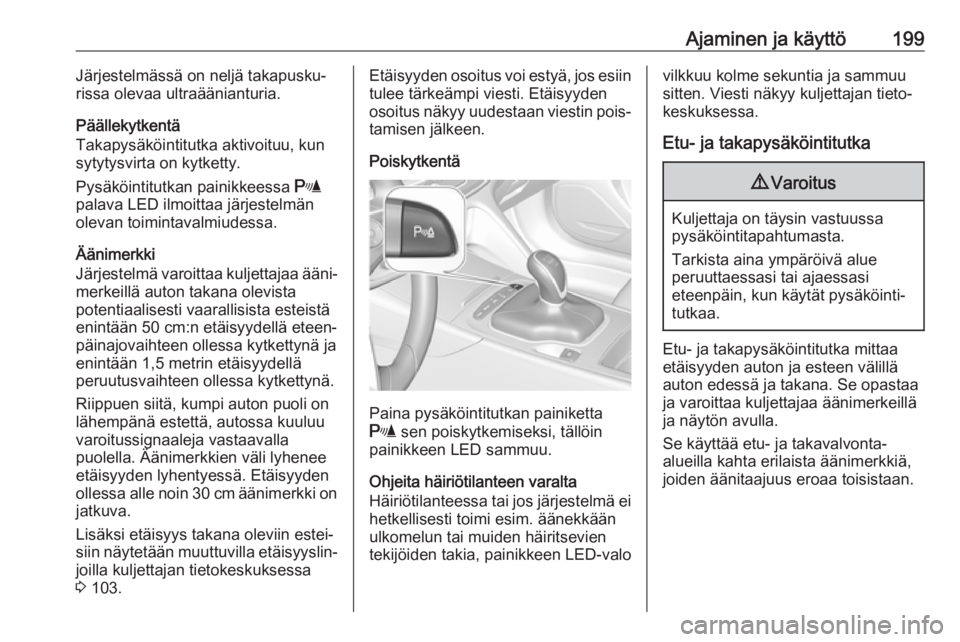

Ajaminen ja käyttö199Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Takapysäköintitutka aktivoituu, kun
sytytysvirta on kytketty.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton takana olevista
potentiaalisesti vaarallisista esteistä
enintään 50 cm:n etäisyydellä eteen‐
päinajovaihteen ollessa kytkettynä ja enintään 1,5 metrin etäisyydellä
peruutusvaihteen ollessa kytkettynä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyyslin‐
joilla kuljettajan tietokeskuksessa
3 103.Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.
Poiskytkentä
Paina pysäköintitutkan painiketta
r sen poiskytkemiseksi, tällöin
painikkeen LED sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu
sitten. Viesti näkyy kuljettajan tieto‐
keskuksessa.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Page 202 of 305

200Ajaminen ja käyttö
Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Päällekytkentä
Järjestelmä aktivoituu automaatti‐ sesti enintään 11 km/h ajonopeu‐ dessa.Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos r kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka
kytkeytyy pois päältä. Jos auton
nopeus on jo ylittänyt 25 km/h, pysä‐
köintitutka aktivoituu uudelleen, kun
nopeus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee
ilmoitus Pysäköintitutka pois päältä .
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton edessä olevista
potentiaalisesti vaarallisista esteistä
enintään 80 cm:n etäisyydellä ja auton takana olevista potentiaalisesti
vaarallisista esteistä enintään 50
cm:n etäisyydellä eteenpäinajovaih‐
teen ollessa kytkettynä tai enintään
1,5 metrin etäisyydellä peruutusvaih‐
teen ollessa kytkettynä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 103 tai varustelusta riip‐
puen infonäytössä 3 110.
Page 203 of 305

Ajaminen ja käyttö201
Etäisyyden osoitus voi estyä, jos esiintulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.
Äänimerkki mykistyy, kun seisonta‐
jarru kytketään tai automaattivaihteis‐
ton valintavipu siirretään asentoon N.
Poiskytkentä Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä kytketään manuaali‐
sesti pois päältä, painikkeen LED-
valo sammuu ja kuljettajan tietokes‐
kukseen tulee ilmoitus
Pysäköintitutka pois päältä .
Etu- ja takapysäköintitutka otetaan manuaalisen poiskytkennän jälleen
uudelleen käyttöön painamalla r
tai kytkemällä peruutusvaihde.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 116.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei
hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, kuljettajan tietokes‐
kuksessa näkyy viesti.
Auton viestit 3 115.Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 103 tai versiosta riippuen
infonäytössä 3 110, ja niitä tukevat
äänimerkit.
Käsivaihteistolla varustetuissa
autoissa kuljettajan tulee hallita kiih‐
dytystä, jarrutusta ja vaihteiden vaih‐ toa, ohjaus tapahtuu automaattisesti.
Automaattivaihteistolla varustetuissaautoissa kuljettajan tulee hallita kiih‐
dytystä ja vaihteiden vaihtoa, jarrutus
ja ohjaus tapahtuvat automaattisesti.
Page 204 of 305

202Ajaminen ja käyttö

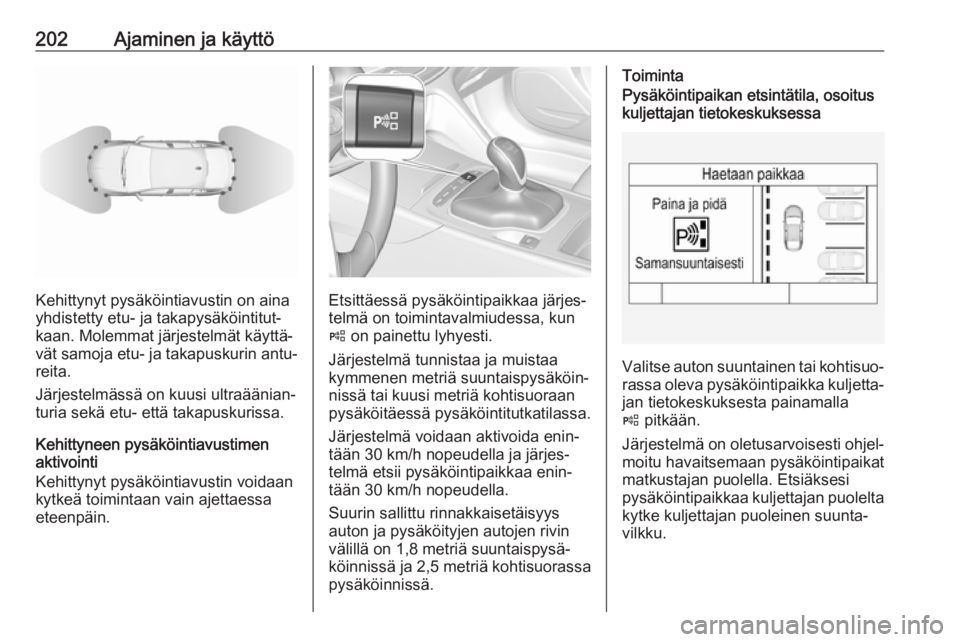

Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐ reita.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Kehittyneen pysäköintiavustimen
aktivointi
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
( on painettu lyhyesti.
Järjestelmä tunnistaa ja muistaa
kymmenen metriä suuntaispysäköin‐
nissä tai kuusi metriä kohtisuoraan
pysäköitäessä pysäköintitutkatilassa.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
Suurin sallittu rinnakkaisetäisyys
auton ja pysäköityjen autojen rivin
välillä on 1,8 metriä suuntaispysä‐
köinnissä ja 2,5 metriä kohtisuorassa
pysäköinnissä.
ToimintaPysäköintipaikan etsintätila, osoitus
kuljettajan tietokeskuksessa
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kuljetta‐ jan tietokeskuksesta painamalla
( pitkään.
Järjestelmä on oletusarvoisesti ohjel‐
moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi
pysäköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleinen suunta‐
vilkku.
Page 205 of 305

Ajaminen ja käyttö203

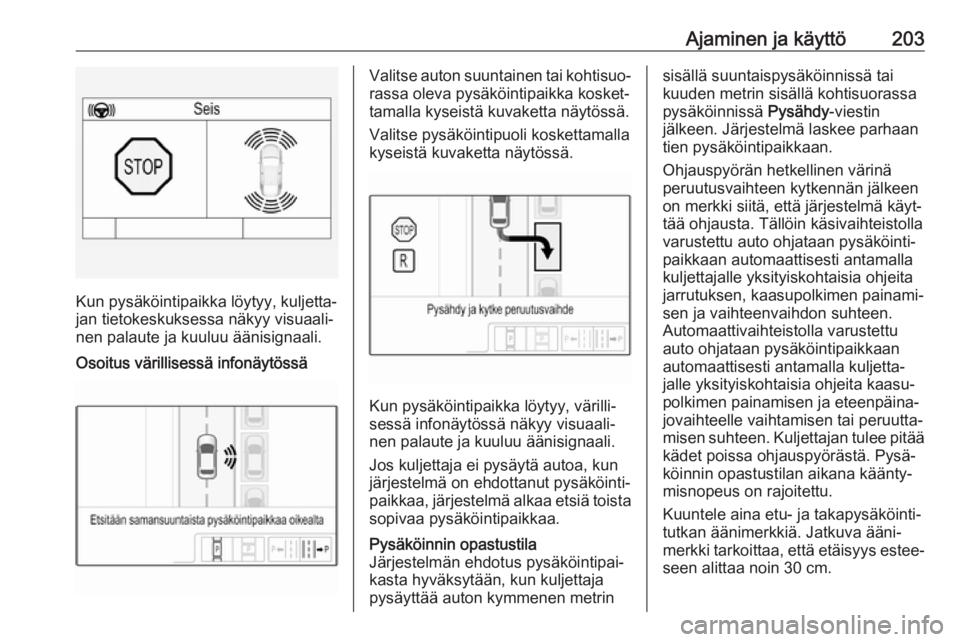

Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus värillisessä infonäytössäValitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.
Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja
pysäyttää auton kymmenen metrinsisällä suuntaispysäköinnissä tai
kuuden metrin sisällä kohtisuorassa
pysäköinnissä Pysähdy-viestin
jälkeen. Järjestelmä laskee parhaan tien pysäköintipaikkaan.
Ohjauspyörän hetkellinen värinä
peruutusvaihteen kytkennän jälkeen
on merkki siitä, että järjestelmä käyt‐
tää ohjausta. Tällöin käsivaihteistolla
varustettu auto ohjataan pysäköinti‐
paikkaan automaattisesti antamalla
kuljettajalle yksityiskohtaisia ohjeita
jarrutuksen, kaasupolkimen painami‐
sen ja vaihteenvaihdon suhteen.
Automaattivaihteistolla varustettu
auto ohjataan pysäköintipaikkaan
automaattisesti antamalla kuljetta‐
jalle yksityiskohtaisia ohjeita kaasu‐
polkimen painamisen ja eteenpäina‐
jovaihteelle vaihtamisen tai peruutta‐
misen suhteen. Kuljettajan tulee pitää
kädet poissa ohjauspyörästä. Pysä‐
köinnin opastustilan aikana käänty‐
misnopeus on rajoitettu.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐ seen alittaa noin 30 cm.
Page 206 of 305

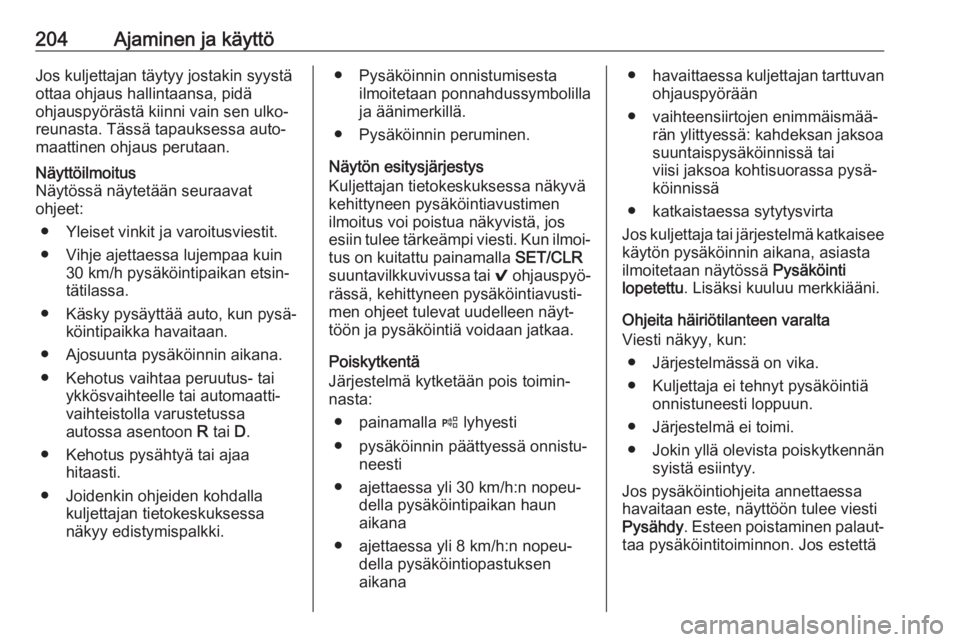

204Ajaminen ja käyttöJos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä
ohjauspyörästä kiinni vain sen ulko‐
reunasta. Tässä tapauksessa auto‐
maattinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Vihje ajettaessa lujempaa kuin 30 km/h pysäköintipaikan etsin‐
tätilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ykkösvaihteelle tai automaatti‐
vaihteistolla varustetussa
autossa asentoon R tai D.
● Kehotus pysähtyä tai ajaa hitaasti.
● Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessa
näkyy edistymispalkki.● Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen
ilmoitus voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun ilmoi‐
tus on kuitattu painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rässä, kehittyneen pysäköintiavusti‐
men ohjeet tulevat uudelleen näyt‐
töön ja pysäköintiä voidaan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla ( lyhyesti
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun
aikana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen
aikana● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.
Ohjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on vika.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä
Page 207 of 305

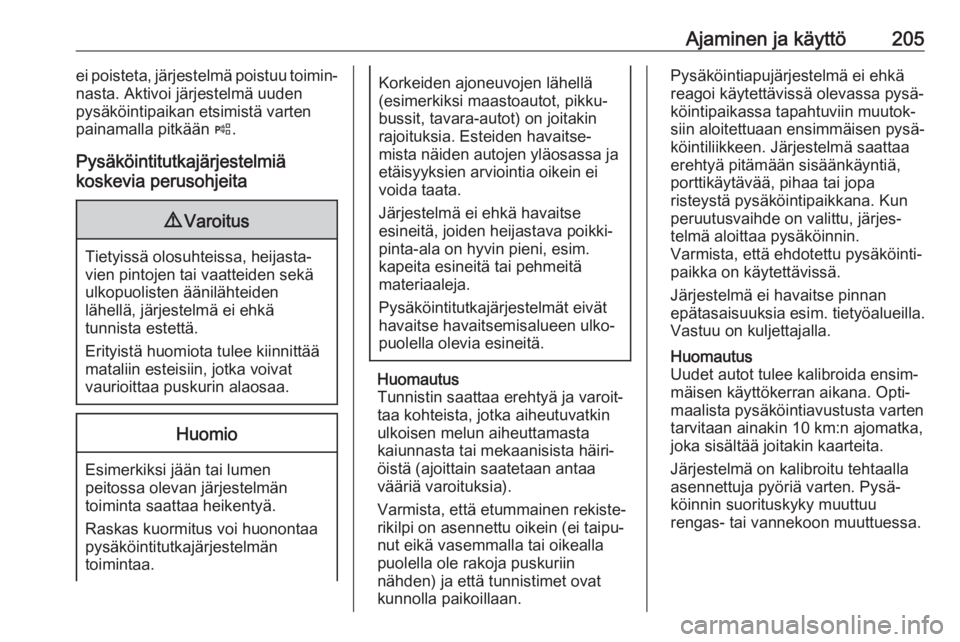

Ajaminen ja käyttö205ei poisteta, järjestelmä poistuu toimin‐
nasta. Aktivoi järjestelmä uuden
pysäköintipaikan etsimistä varten
painamalla pitkään (.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Huomautus
Uudet autot tulee kalibroida ensim‐
mäisen käyttökerran aikana. Opti‐
maalista pysäköintiavustusta varten
tarvitaan ainakin 10 km:n ajomatka,
joka sisältää joitakin kaarteita.
Järjestelmä on kalibroitu tehtaalla
asennettuja pyöriä varten. Pysä‐
köinnin suorituskyky muuttuu
rengas- tai vannekoon muuttuessa.
Page 208 of 305

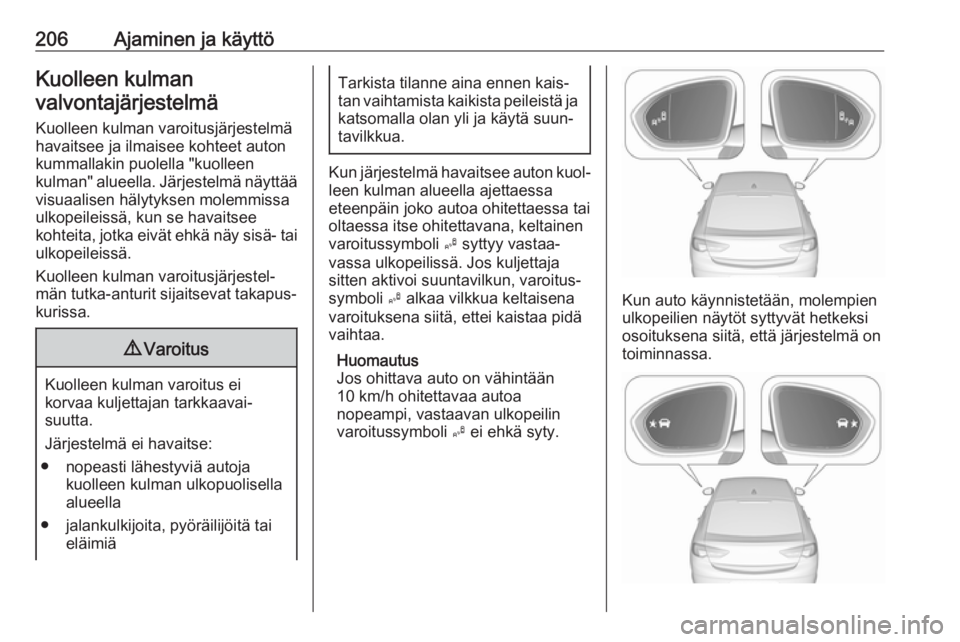

206Ajaminen ja käyttöKuolleen kulmanvalvontajärjestelmä
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai ulkopeileissä.
Kuolleen kulman varoitusjärjestel‐
män tutka-anturit sijaitsevat takapus‐
kurissa.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua keltaisena
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
