2017.5 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

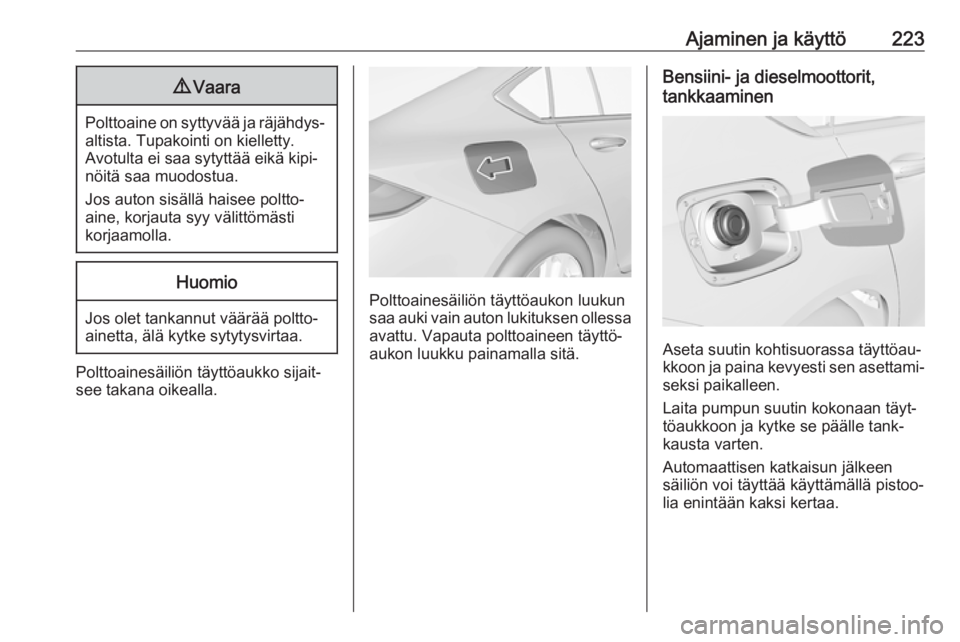

Ajaminen ja käyttö2239Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi
korjaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
Bensiini- ja dieselmoottorit,
tankkaaminen
Aseta suutin kohtisuorassa täyttöau‐
kkoon ja paina kevyesti sen asettami‐ seksi paikalleen.
Laita pumpun suutin kokonaan täyt‐
töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen
säiliön voi täyttää käyttämällä pistoo‐
lia enintään kaksi kertaa.

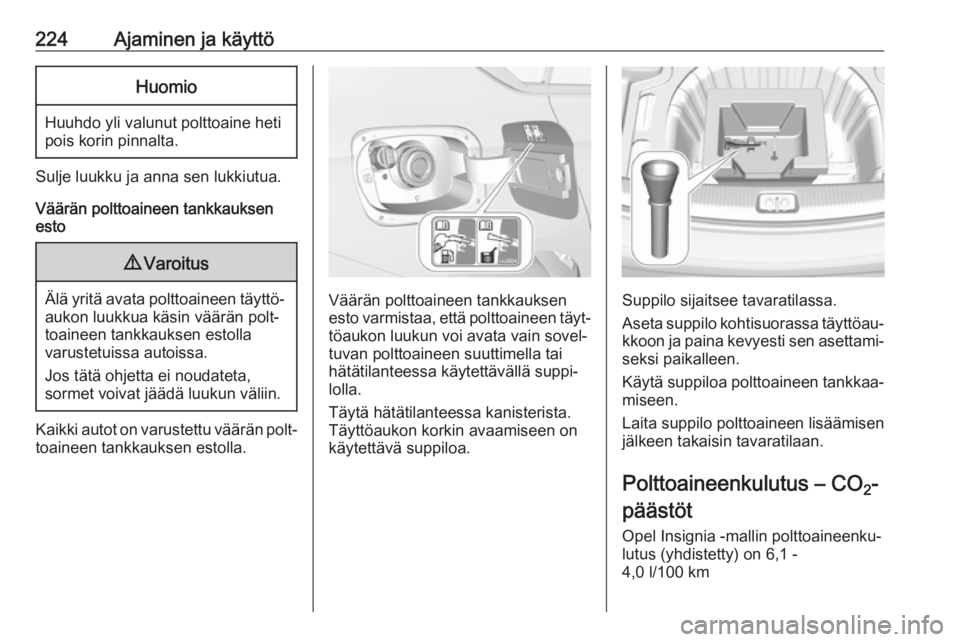

224Ajaminen ja käyttöHuomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.
Sulje luukku ja anna sen lukkiutua.
Väärän polttoaineen tankkauksen esto
9 Varoitus
Älä yritä avata polttoaineen täyttö‐
aukon luukkua käsin väärän polt‐
toaineen tankkauksen estolla
varustetuissa autoissa.
Jos tätä ohjetta ei noudateta,
sormet voivat jäädä luukun väliin.
Kaikki autot on varustettu väärän polt‐
toaineen tankkauksen estolla.
Väärän polttoaineen tankkauksen
esto varmistaa, että polttoaineen täyt‐ töaukon luukun voi avata vain sovel‐
tuvan polttoaineen suuttimella tai
hätätilanteessa käytettävällä suppi‐
lolla.
Täytä hätätilanteessa kanisterista.
Täyttöaukon korkin avaamiseen on
käytettävä suppiloa.Suppilo sijaitsee tavaratilassa.
Aseta suppilo kohtisuorassa täyttöau‐ kkoon ja paina kevyesti sen asettami‐seksi paikalleen.
Käytä suppiloa polttoaineen tankkaa‐
miseen.
Laita suppilo polttoaineen lisäämisen
jälkeen takaisin tavaratilaan.
Polttoaineenkulutus – CO 2-
päästöt Opel Insignia -mallin polttoaineenku‐
lutus (yhdistetty) on 6,1 -
4,0 l/100 km

Ajaminen ja käyttö225Polttoaineenkulutus näytetään
maasta riippuen yksikkönä km/l.
CO 2-päästöt (yhdistetty) ovat välillä
138 - 105 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta taimuista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja Virallinen polttoaineen kulutus ja
ilmoitetut tarkat CO 2 -päästöluvut
koskevat vakiovarusteltua EU-perus‐
mallia.
Polttoaineen kulutuksen tiedot ja
CO 2 -päästötiedot määräytyvät
asetuksen R (EY) nro 715/2007
(sovellettava versio) mukaisesti
ottaen huomioon auton painon
ajokunnossa asetuksessa määrite‐
tyllä tavalla.
Tiedot annetaan vain eri autoversioi‐
den vertailua varten, eikä niitä tule
pitää takuuna tietyn auton todellisesta polttoaineen kulutuksesta. Lisävarus‐
teet saattavat aiheuttaa ilmoitettua
kulutusta ja CO 2-lukuja suurempiatuloksia. Polttoaineenkulutus riippuu
hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐
teista.Perävaunun
vetokoukku
Yleisiä tietoja
Tehtaalla asennettu vetolaite taite‐ taan takapuskurin listan alle.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti
tehtävä jäähdytysjärjestelmään,
lämpökilpiin tai muihin laitteisiin
kohdistuvia muutoksia. Käytä vain
autoon hyväksyttyä perävaunun veto‐ laitetta.
Auton vaurioitumisen välttämiseksi sähkökäyttöistä takaluukkua ei voi
käyttää radiokauko-ohjaimella, kun
perävaunu on kytketty sähköisesti
autoon.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta,
esim. neljä kertaa viiden watin poltti‐
mon tapauksessa se havaitsee
katkoksen vain, jos vain yksi viiden
watin lamppu palaa tai yksikään
lamppu ei pala.

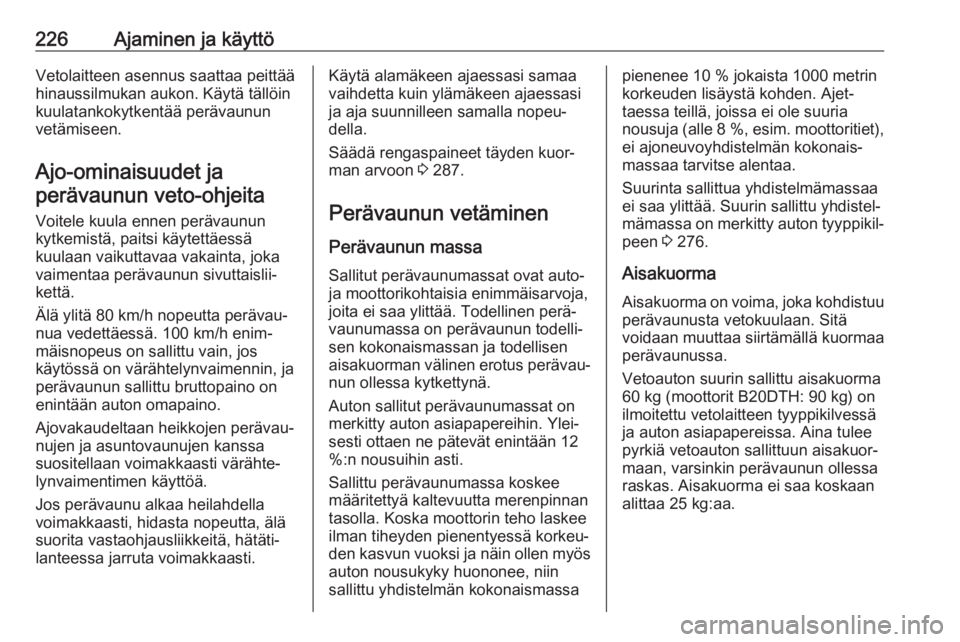

226Ajaminen ja käyttöVetolaitteen asennus saattaa peittää
hinaussilmukan aukon. Käytä tällöin
kuulatankokytkentää perävaunun
vetämiseen.
Ajo-ominaisuudet japerävaunun veto-ohjeita
Voitele kuula ennen perävaunun
kytkemistä, paitsi käytettäessä
kuulaan vaikuttavaa vakainta, joka
vaimentaa perävaunun sivuttaislii‐
kettä.
Älä ylitä 80 km/h nopeutta perävau‐
nua vedettäessä. 100 km/h enim‐
mäisnopeus on sallittu vain, jos
käytössä on värähtelynvaimennin, ja
perävaunun sallittu bruttopaino on
enintään auton omapaino.
Ajovakaudeltaan heikkojen perävau‐
nujen ja asuntovaunujen kanssa
suositellaan voimakkaasti värähte‐
lynvaimentimen käyttöä.
Jos perävaunu alkaa heilahdella
voimakkaasti, hidasta nopeutta, älä
suorita vastaohjausliikkeitä, hätäti‐
lanteessa jarruta voimakkaasti.Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 287.
Perävaunun vetäminen
Perävaunun massa Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐ vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen
aisakuorman välinen erotus perävau‐ nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään 12
%:n nousuihin asti.
Sallittu perävaunumassa koskee
määritettyä kaltevuutta merenpinnan
tasolla. Koska moottorin teho laskee
ilman tiheyden pienentyessä korkeu‐ den kasvun vuoksi ja näin ollen myös
auton nousukyky huononee, niin
sallittu yhdistelmän kokonaismassapienenee 10 % jokaista 1000 metrin korkeuden lisäystä kohden. Ajet‐taessa teillä, joissa ei ole suuria
nousuja (alle 8 %, esim. moottoritiet), ei ajoneuvoyhdistelmän kokonais‐
massaa tarvitse alentaa.
Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐
peen 3 276.
Aisakuorma
Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä
voidaan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
60 kg (moottorit B20DTH: 90 kg) on
ilmoitettu vetolaitteen tyyppikilvessä
ja auton asiapapereissa. Aina tulee
pyrkiä vetoauton sallittuun aisakuor‐
maan, varsinkin perävaunun ollessa
raskas. Aisakuorma ei saa koskaan
alittaa 25 kg:aa.

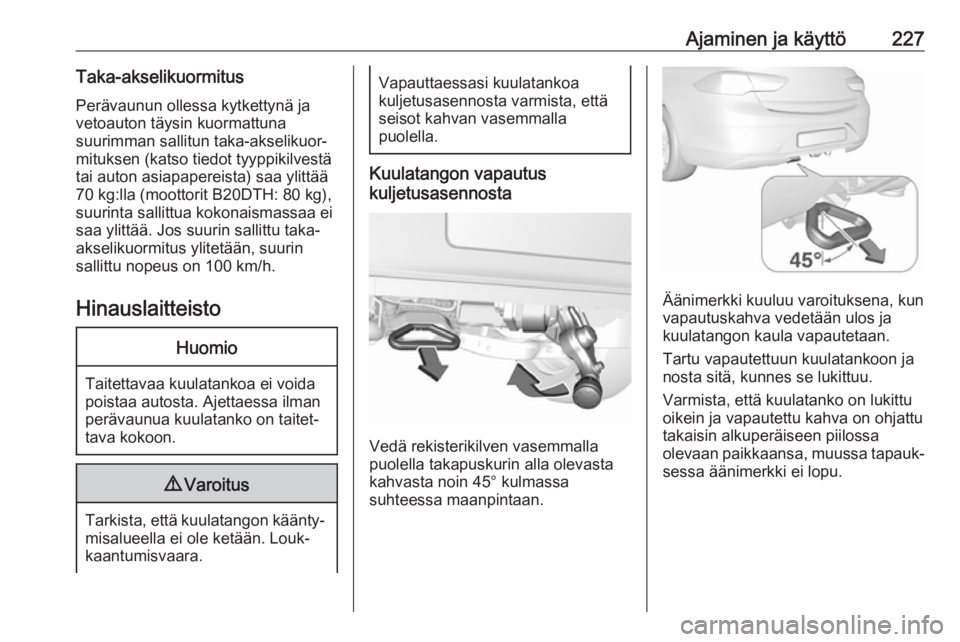

Ajaminen ja käyttö227Taka-akselikuormitusPerävaunun ollessa kytkettynä ja
vetoauton täysin kuormattuna
suurimman sallitun taka-akselikuor‐
mituksen (katso tiedot tyyppikilvestä
tai auton asiapapereista) saa ylittää 70 kg:lla (moottorit B20DTH: 80 kg),
suurinta sallittua kokonaismassaa ei
saa ylittää. Jos suurin sallittu taka-
akselikuormitus ylitetään, suurin
sallittu nopeus on 100 km/h.
HinauslaitteistoHuomio
Taitettavaa kuulatankoa ei voida
poistaa autosta. Ajettaessa ilman
perävaunua kuulatanko on taitet‐
tava kokoon.
9 Varoitus
Tarkista, että kuulatangon käänty‐
misalueella ei ole ketään. Louk‐
kaantumisvaara.
Vapauttaessasi kuulatankoa
kuljetusasennosta varmista, että
seisot kahvan vasemmalla
puolella.
Kuulatangon vapautus
kuljetusasennosta
Vedä rekisterikilven vasemmalla
puolella takapuskurin alla olevasta kahvasta noin 45° kulmassa
suhteessa maanpintaan.
Äänimerkki kuuluu varoituksena, kun
vapautuskahva vedetään ulos ja
kuulatangon kaula vapautetaan.
Tartu vapautettuun kuulatankoon ja
nosta sitä, kunnes se lukittuu.
Varmista, että kuulatanko on lukittu
oikein ja vapautettu kahva on ohjattu
takaisin alkuperäiseen piilossa
olevaan paikkaansa, muussa tapauk‐
sessa äänimerkki ei lopu.

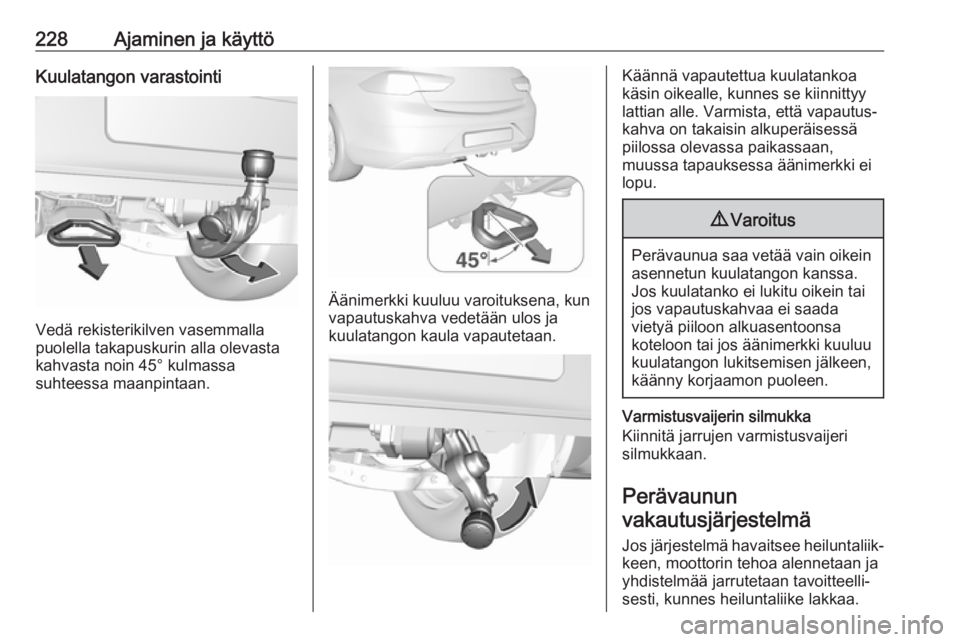

228Ajaminen ja käyttöKuulatangon varastointi
Vedä rekisterikilven vasemmalla
puolella takapuskurin alla olevasta kahvasta noin 45° kulmassa
suhteessa maanpintaan.
Äänimerkki kuuluu varoituksena, kun
vapautuskahva vedetään ulos ja
kuulatangon kaula vapautetaan.
Käännä vapautettua kuulatankoa
käsin oikealle, kunnes se kiinnittyy
lattian alle. Varmista, että vapautus‐
kahva on takaisin alkuperäisessä
piilossa olevassa paikassaan,
muussa tapauksessa äänimerkki ei
lopu.9 Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatanko ei lukitu oikein tai
jos vapautuskahvaa ei saada
vietyä piiloon alkuasentoonsa
koteloon tai jos äänimerkki kuuluu
kuulatangon lukitsemisen jälkeen,
käänny korjaamon puoleen.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri
silmukkaan.
Perävaunun
vakautusjärjestelmä
Jos järjestelmä havaitsee heiluntaliik‐keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.

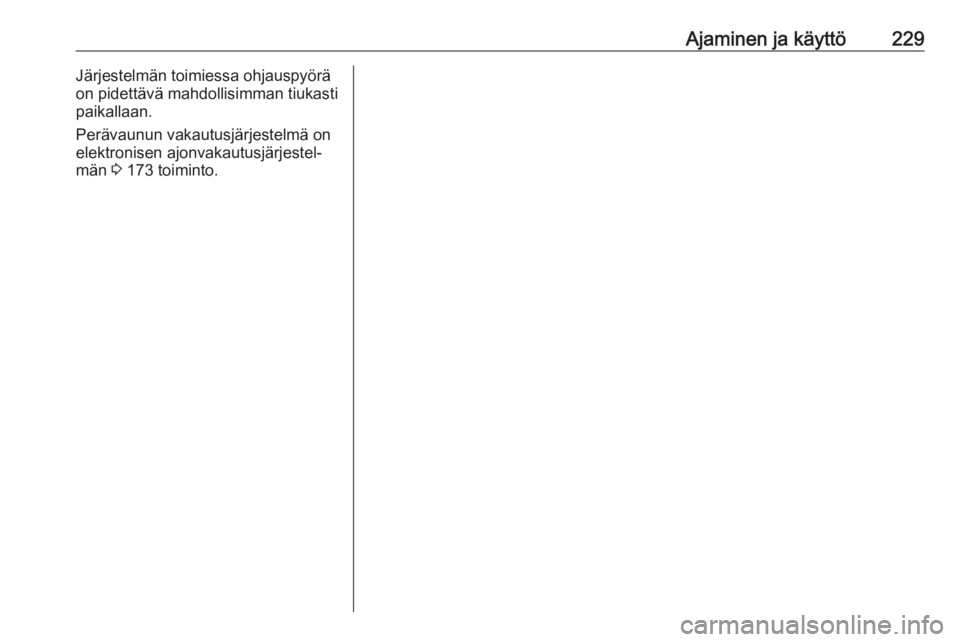

Ajaminen ja käyttö229Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä on
elektronisen ajonvakautusjärjestel‐
män 3 173 toiminto.

230Auton hoitoAuton hoitoYleisiä tietoja.............................. 231
Lisävarusteet ja autoon tehdyt muutokset ............................... 231
Auton poistaminen käytöstä ....231
Auton romutus ja kierrätys .......232
Auton tarkistukset ......................232
Töiden tekeminen ....................232
Konepelti ................................. 232
Moottoriöljy .............................. 233
Moottorin jäähdytysneste ........234
Pesulaitteen neste ...................235
Jarrut ....................................... 235
Jarruneste ............................... 236
Auton akku .............................. 236
Dieselpolttoainejärjestelmän ilmaus ..................................... 237
Pyyhkimen sulan vaihto ...........238
Polttimon vaihto .........................238
Halogeeniajovalot ....................238
LED-ajovalot ............................ 240
Sumuvalot ............................... 240
Takavalot ................................. 241
Kylkisuuntavilkut ......................244
Rekisterikilven valo ..................244Sisävalot.................................. 244
Kojelaudan valaistus ...............244
Sähköjärjestelmä .......................245
Sulakkeet ................................. 245
Moottoritilan sulakerasia ..........246
Kojelaudan sulakerasia ...........248
Auton työkalut ............................ 250
Työkalut ................................... 250
Vanteet ja renkaat .....................251
Talvirenkaat ............................. 251
Rengasmerkinnät ....................251
Rengaspaine ........................... 252
Rengaspaineiden
valvontajärjestelmä ................. 253
Kuviourien syvyys ....................255
Rengas- ja vannekoon muuttaminen ........................... 256
Pölykapselit ............................. 256
Lumiketjut ................................ 257
Renkaankorjaussarja ...............257
Pyörän vaihto .......................... 261
Varapyörä ................................ 264
Käynnistys apukaapeleilla .........266
Vetäminen .................................. 267
Auton hinaaminen ...................267
Toisen ajoneuvon hinaaminen 268Ulkopintojen hoito ......................269
Ulkopinnan hoito ......................269
Sisätilojen hoito .......................271
