Auton hoito239
Lähivalo (1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.

240Auton hoito
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot Jos LED-valot ovat viallisia, vaihdatane korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.Sumuvalot
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Avaa ruuvi ja irrota etulevy.

Auton hoito241
3.Avaa kolme ruuvia ja irrota valoa‐
sennelma edestä.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Laita kansi paikalleen ja lukitse se.
Takavalot
Takavalot ja jarruvalot on suunniteltu
LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.

242Auton hoito
2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Käännä polttimon kannatintavastapäivään ja irrota se valoase‐nnelmasta.
5. Irrota suuntavalon polttimo ja vaihda se.
6. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Valoasennelma takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.

Auton hoito243
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä valoasennelma varovastisyvennyksistä ja irrota se.
4. Käännä polttimon kannatintavastapäivään ja irrota se valoase‐nnelmasta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota ja vaihda polttimo:
Takasumuvalo

244Auton hoitoPeruutusvalon lamppu
6. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐
päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.

Auton hoito245Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
● tavaratilaa
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

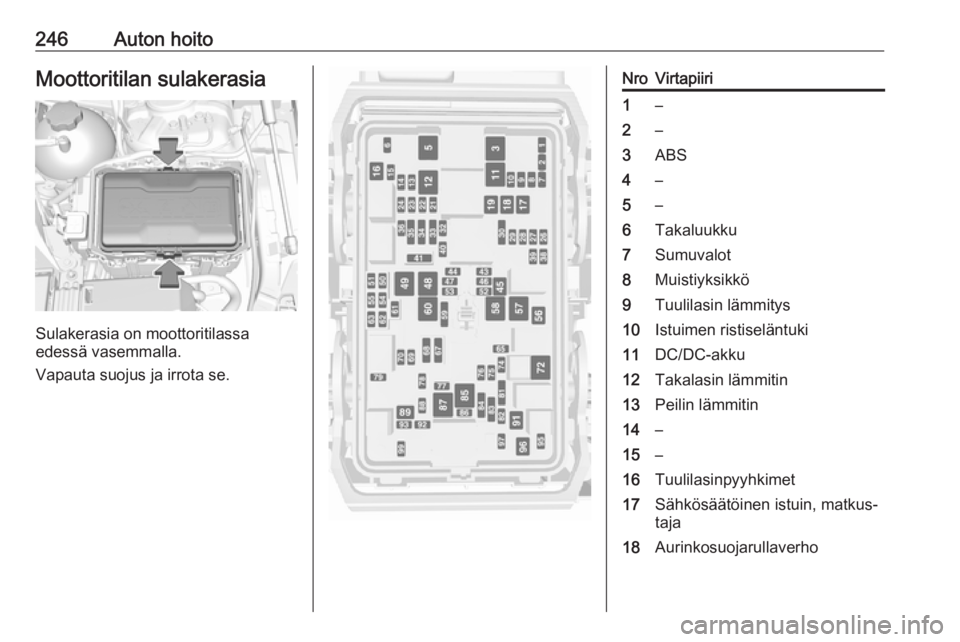

246Auton hoitoMoottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
NroVirtapiiri1–2–3ABS4–5–6Takaluukku7Sumuvalot8Muistiyksikkö9Tuulilasin lämmitys10Istuimen ristiseläntuki11DC/DC-akku12Takalasin lämmitin13Peilin lämmitin14–15–16Tuulilasinpyyhkimet17Sähkösäätöinen istuin, matkus‐
taja18Aurinkosuojarullaverho
