Page 249 of 305
Auton hoito247NroVirtapiiri19Sähkösäätöinen istuin, kuljet‐
taja20–21Kattoluukku22Takalasin pyyhin/turvatyyny23Kääntyvät ajovalot24–25–26Vaihteiston ohjausyksikkö27Sytytys/kojelauta28–29Takakamera/tuuletussuulake30Toimintavian merkkivalo/perä‐
vaunu31–32Kamera33Istuinlämmitys edessä34Istuinlämmitys takana35Iskunvaimennus/jokapyöräveto36PolttoainejärjestelmäNroVirtapiiri37–38–39–40Ohjauslukko41–42–43Ohjauspyörän lämmitys44Ajovalojen kantaman säätö45–46Moottorin ohjausyksikkö47–48DC/DC-muunnin/tuuletussuu‐
lake/E-Boost49Takaoven ohjausyksikkö50–51–52–53–54–55–NroVirtapiiri56Käynnistin57–58–59Vasen ajovalo (LED)60Jäähdytyspuhallin61–62–63–64–65Lämmitys ja tuuletus66–67–68–69Oikea kaukovalo (halogeeni)/
oikea ajovalo (LED)70Vasen kaukovalo (halogeeni)71–72Käynnistin73–74Vaihteiston ohjausyksikkö
Page 250 of 305
248Auton hoitoNroVirtapiiri75Moottorin ohjausyksikkö76Pakokaasujen vähennysjärjes‐
telmä77–78Äänitorvi79Pesulaitteisto80–81Moottorin ohjausyksikkö82–83Sytytyspuola84Sytytyspuola85Voimansiirtolaitteisto86–87Dieselpolttoaineen lämmitin88Ilmaläppä89–90–91–92Jälkikiehumispumppu93Elektroninen avainjärjestelmäNroVirtapiiri94–95Jäähdytysnestepumppu96Dieselpolttoaineen lämmitin97–98–99Jäähdytysnestepumppu
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa kannen
alla.
Avaa kansi sivulta ja irrota se.
Page 251 of 305

Auton hoito249
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja
irrota kansi.
NroVirtapiiri1Vasen sähkötoiminen ikkuna2Oikea sähkötoiminen ikkuna3Korielektroniikan ohjausyksikkö4Ilmastoinnin puhallin5Korielektroniikan ohjausyksikkö6Perävaunuvalmius7Takaistuin, sähköisesti taittuva8Korielektroniikan ohjausyksikkö9Moottorin ohjausyksikkö10Tuulilasinäyttö11NO x-vähennys/putkilämmitin12NO
x vähennys/nokitunnistin13UREA-yksikkö14Ohjauspyörän lämmitys15Vaihteiston ohjausyksikkö16Vahvistin17Hälytys18Korielektroniikan ohjausyksikkö19UREA-yksikkö20Korielektroniikan ohjausyksikköNroVirtapiiri21Korielektroniikan ohjausyksikkö22Korielektroniikan ohjausyksikkö23Sähkötoiminen ohjauslukko24Turvatyyny25Vianmääritysliitin26Tavaratilan virtapistoke27EBCM-venttiili28Valmius poliisivarusteita varten29–30–31Ohjauspyörän kauko-ohjaimet32Virtalukko33Lämmitys ja tuuletus34Keskusyhdyskäytävämoduuli35AUX/USB-liitin36Langaton laturi37Takalasin pyyhin38Onstar39Näyttö40Pysäköintitutka
Page 252 of 305
250Auton hoitoNroVirtapiiri41Kattokonsoli42RadioAuton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
laatikossa tavaratilan lattian alla
yhdessä renkaankorjaussarjan
kanssa.
Renkaanpaikkaussarja 3 257.
Audiokaiutinjärjestelmällä
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
laatikossa tavaratilan lattian alla
yhdessä renkaankorjaussarjan
kanssa.
Page 253 of 305

Auton hoito251Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 264.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 287.Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 283.
Page 254 of 305

252Auton hoitoPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että
ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 287.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Varmista, että renkaiden kuormitusa‐
setus vastaa nykyistä rengaspai‐
netta. Renkaiden kuormitus 3 253.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 281.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 287.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.
Page 255 of 305

Auton hoito2539Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Valitse rengaspaineiden säätämisen
jälkeen soveltuva renkaiden kuormi‐
tusasetus sivulla Renkaiden
kuormitus kuljettajan tietokeskuk‐
sessa, 3 103.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Valitse Rengaspaineiden valvonta -
sivu kuljettajan tietokeskuksen 3 103
Info -valikossa.
Page 256 of 305

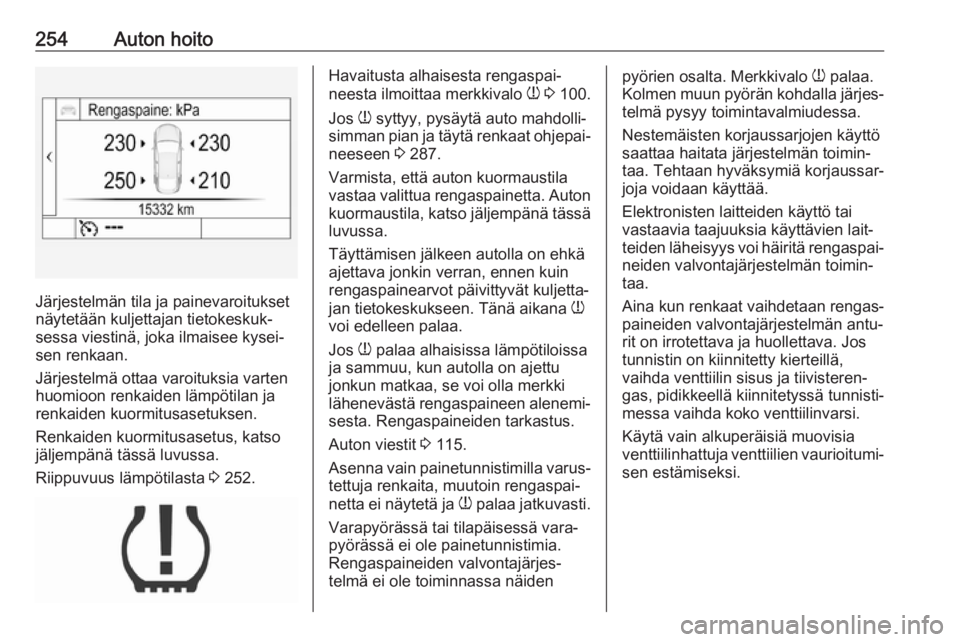

254Auton hoito
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa varoituksia varten
huomioon renkaiden lämpötilan ja
renkaiden kuormitusasetuksen.
Renkaiden kuormitusasetus, katso
jäljempänä tässä luvussa.
Riippuvuus lämpötilasta 3 252.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 100.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 287.
Varmista, että auton kuormaustila
vastaa valittua rengaspainetta. Auton kuormaustila, katso jäljempänä tässä
luvussa.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tänä aikana w
voi edelleen palaa.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkun matkaa, se voi olla merkki
lähenevästä rengaspaineen alenemi‐
sesta. Rengaspaineiden tarkastus.
Auton viestit 3 115.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐ pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näidenpyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.
Aina kun renkaat vaihdetaan rengas‐ paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Jos
tunnistin on kiinnitetty kierteillä,
vaihda venttiilin sisus ja tiivisteren‐
gas, pidikkeellä kiinnitetyssä tunnisti‐
messa vaihda koko venttiilinvarsi.
Käytä vain alkuperäisiä muovisia
venttiilinhattuja venttiilien vaurioitumi‐ sen estämiseksi.
