Cuidado del vehículo175Juego de reparación de
neumáticos
El juego de reparación de neumáticos
permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo
prolongado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐
das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane primera o marcha atrás.
El kit de reparación del neumático
está situado debajo del asiento
delantero, en la guantera, o en el lado
derecho del compartimento de carga
detrás de una tapa.
1. Saque el juego de reparación de neumáticos del vehículo.
2. Extraiga el compresor.
3. Coloque el compresor vertical‐ mente cerca del neumático.
4. Desenrosque el tapón de la válvula del neumático averiado.
5. Enrosque el tubo flexible de llenado en la válvula del neumá‐
tico.
6. El interruptor del compresor debe
estar en J.
7. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la
batería del vehículo, recomenda‐
mos dejar el motor en marcha.

176Cuidado del vehículo
8.Coloque el interruptor de balancín
del compresor en I. El neumático
se llenará con el sellador.
9. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
Presión de los neumáticos
3 204. Una vez alcanzada la
presión correcta, desconecte el
compresor.
10. Si no se obtiene una presión de 1,5 bares en cinco minutos, retire
el juego de reparación de neumá‐ ticos. Haga girar el neumático una
vuelta completa. Vuelva a conec‐ tar el juego de reparación de
neumáticos y continúe el proceso
de inflado durante otros
cinco minutos. Si no se obtiene
una presión de 1,8 bares en
cinco minutos, el neumático está
demasiado dañado. Recurra a la ayuda de un taller.
El compresor no debe estar en
servicio más de 20 minutos.
11. Desacople el juego de reparación
de neumáticos.
12. Elimine el exceso de sellador con
un paño.
13. La pegatina que se adjunta con el
bote de sellador, que indica la
velocidad máxima autorizada,
debe colocarse en el campo visual del conductor.
14. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unas 10 km (no más de
diez minutos), deténgase y
compruebe la presión de los
neumáticos. Para ello, conecte
directamente el tubo flexible de
aire a la válvula del neumático y al
compresor.
Si la presión del neumático es
superior a 1,8 bar, ajústela al valor prescrito. Repita el procedimientohasta que no haya más pérdida
de presión.
Si la presión del neumático es
inferior a 1,8 bar, no se puede
circular con el vehículo. Recurra a
la ayuda de un taller.
15. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.

Cuidado del vehículo177Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es
recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, desconéc‐
telo y deje que se enfríe.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su
capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez
usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -20 °C aproximadamente.
Sustitución del bote de sellador
Para sustituir el bote de sellador: 1. Desconecte el tubo flexible de aire del compresor.
2. Gire el bote hacia la izquierda para levantarlo y extraerlo.
3. Introduzca el bote nuevo y gírelo hacia la derecha.
4. Conecte el tubo flexible de aire del
compresor al tubo y coloque el
tubo flexible de llenado en el
espacio reservado para el mismo.
Cambio de ruedas
Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto 3 175.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane primera o
marcha atrás.
● Saque la rueda de repuesto 3 179.
● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.

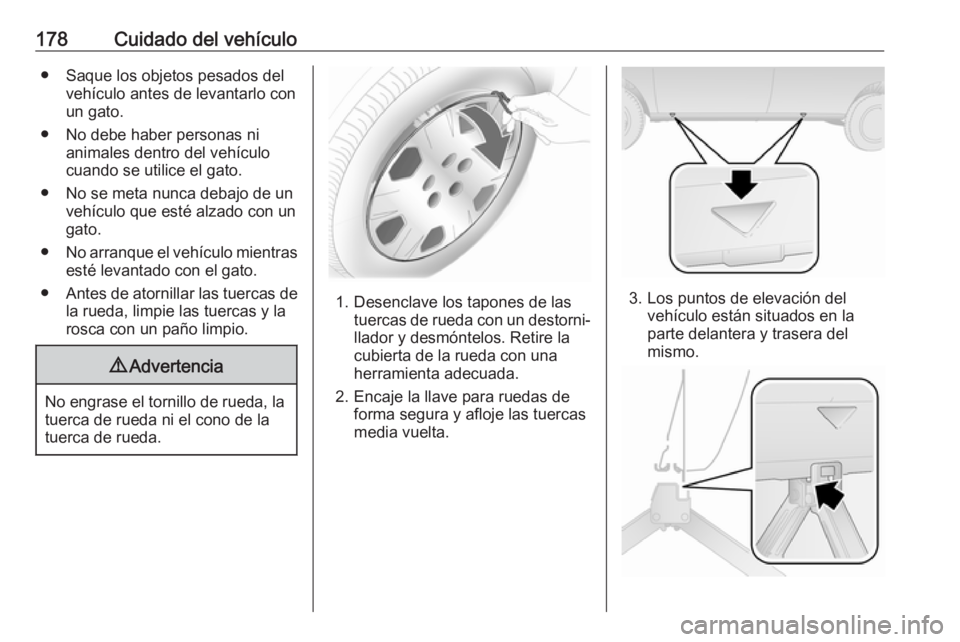

178Cuidado del vehículo● Saque los objetos pesados delvehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de atornillar las tuercas de
la rueda, limpie las tuercas y la
rosca con un paño limpio.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Retire la
cubierta de la rueda con una
herramienta adecuada.
2. Encaje la llave para ruedas de forma segura y afloje las tuercasmedia vuelta.3. Los puntos de elevación del vehículo están situados en la
parte delantera y trasera del
mismo.

Cuidado del vehículo1794. Ajuste el gato a la altura necesa‐ria. Coloque el gato directamente
debajo del punto de elevación, de modo que no pueda resbalar.
Con el gato correctamente
alineado, gire hasta que la rueda
deje de tocar el suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de repuesto 3 179.
7. Enrosque las tuercas de rueda. 8. Baje el vehículo.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par
de apriete es 85 Nm (rueda de
acero) o 120 Nm (rueda de alea‐
ción).
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
11. Guarde la rueda sustituida 3 179 y las herramientas del
vehículo 3 169.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes posi‐
ble.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de
neumáticos 3 175 en vez de una
rueda de repuesto.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicaríanlos límites de velocidad correspon‐
dientes, incluso aunque no haya
ninguna etiqueta que lo indique.
Consulte a un taller para conocer el
límite de velocidad aplicable.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.

180Cuidado del vehículoDependiendo de la variante de
modelo, la rueda de repuesto está
guardada debajo del piso o en el
compartimento de carga.
1. Encaje la barra de extensión 2 en
la llave para ruedas 1. Herramien‐
tas del vehículo 3 169.
2. Introduzca la llave para ruedas en
la apertura del piso del comparti‐
mento de carga.
3. Gire la llave para ruedas para bajar la rueda de repuesto hasta
el suelo.
4. Retire la rueda de repuesto de debajo del vehículo.
5. Desenrosque la moleta 2 y libere
la sujeción del cable 1 de la rueda
de repuesto.
6. Cambie la rueda.
7. Coloque la rueda sustituida en la parte trasera del vehículo con la
parte exterior de la rueda hacia
abajo.
8. Pase el fiador 1 por el agujero de
la llanta, introduzca la espiga
posicionadora en uno de los
agujeros del tornillo y asegúrela
con la moleta 2.
9. Introduzca la llave para ruedas en
la apertura del piso del comparti‐
mento de carga y gírela para
levantar completamente la rueda
de repuesto.
Haga sustituir o reparar el neumático
averiado lo antes posible.

Cuidado del vehículo181Vehículos con CNGVehículos con CNG; la rueda de
repuesto está situada en el comparti‐
mento de carga.
1. Desenrosque los dos tornillos con
la llave para ruedas y extraiga la
rueda de repuesto del soporte.
Herramientas del vehículo 3 169.
2. Cambie la rueda.
3. Coloque la rueda de repuesto
sustituida en el soporte y asegú‐
rese de que la espiga posiciona‐
dora esté alineada correcta‐
mente.
4. Asegure la rueda de repuesto apretando los dos tornillos con la
llave para ruedas.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Neumáticos con dirección de
rodadura
Si es posible, monte los neumáticos con dirección de rodadura de manera que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.

182Cuidado del vehículoArranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la
batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería del
vehículo con los ojos, la piel, la
ropa y las superficies pintadas. El
líquido contiene ácido sulfúrico,
que puede ocasionar lesiones y
daños en caso de contacto directo con el mismo.
● No exponga la batería del vehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería antes de conectar
los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería del
vehículo.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy
inferior a la de la batería del
vehículo descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería descar‐
gada del vehículo.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería del vehículo durante el arranque conlos cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento, cambio en punto muerto.
