2017.5 OPEL COMBO D Instruksjonsbok

Seter og sikkerhetsutstyr39Felle opp setene● Trykk på låseknappene og skyv hodestøttene nedover 3 33.
● Løsne setebeltene og sørg for at de ikke hindrer bevegelsen når
setet felles ned.
● Fjern bagasjeromsdekselet hvis nødvendig 3 61.
1. Trekk i utløserspaken for seteryg‐
gen og fell seteryggen ned på
seteputen.
Les dette
Det røde merket på utløserspaken
blir synlig når seteryggen frigjøres.
Les dette
Seteryggen er i to deler. Begge deler kan felles ned ved behov.
2. Trekk i utløserspaken, setebun‐ nen er strammet og begynner å
heves automatisk.
3. Fell seteenheten helt forover.
Les dette
Det finnes en etikett som viser
nedfellingsmåten for setet på ytter‐
kanten av seterammen.
9 Advarsel
Vær forsiktig når setet felles
sammen. Vær oppmerksom på
bevegelige deler. Forviss deg om
at det er sikret når det er felt helt
sammen.

40Seter og sikkerhetsutstyrMerk
Av sikkerhetsgrunner må du ikke
plassere last på de sammenfelte
baksetene.
Felle opp setene
1. Sørg for at setebeltene er løsnet og at de ikke hindrer bevegelsen
ved oppfellingen av setet.
2. Senk seteenheten ned til gulvet, sørg for at setet låses sikkert i
posisjonen.
3. Løft seteryggen, og juster hode‐ støtten.
Les dette
Seteryggen er ordentlig festet når
det røde merket på utløserspaken
ikke lenger er synlig.
9 Advarsel
Kontroller før kjøring at seteenhe‐
ten er sikkert låst i stilling etter at
den er felt opp. Hvis dette ikke
overholdes, kan det medføre
personskader ved kraftig
oppbremsing eller kollisjon.9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Seter i tredje rad
9 Advarsel
Når bakseter eller ryggstøtter
justeres eller felles ned, må
hender og føtter holdes unna det
bevegelige området.
Ikke juster setene under kjøring.
Da kan de bevege seg ukontrol‐
lert.
Seter og ryggstøtter må være
festet før kjøring.
Avhengig av versjonen kan bagasje‐
området økes ved å felle opp setene
i tredje rad.
Felle opp setene ● Trykk på låseknappene og skyv hodestøttene nedover 3 33.
● Løsne setebeltene og sørg for at de ikke hindrer bevegelsen nårsetet felles ned.
● Fjern bagasjeromsdekselet hvis nødvendig 3 61.
1. Trekk i utløserspaken for seteryg‐
gen og fell seteryggen ned på
seteputen.

Seter og sikkerhetsutstyr41Les dette
Det røde merket på utløserspaken
blir synlig når seteryggen frigjøres.
2. Trekk i den nedre sløyfen, og fell seteenheten frem.
3. Fest det felte setet i opprettetposisjon ved å feste den elastiske
stroppen (plassert på seteram‐
men) til hodestøtten på setet foran det felte setet.
Les dette
Det finnes en etikett som viser
nedfellingsmåten for setet nederst
på baksiden av seteryggen.
9 Advarsel
Vær forsiktig når setet felles
sammen. Vær oppmerksom på
bevegelige deler. Forviss deg om
at det er sikret når det er felt helt
sammen.
9 Advarsel
Det er forbudt å ha personer i et
baksete når forsetet er i nedfelt
posisjon. Fare for personskade.
Merk
Av sikkerhetsgrunner må du ikke
plassere last på de sammenfelte
baksetene.
Felle opp setene
1. Sørg for at setebeltene er løsnet og at de ikke hindrer bevegelsen
ved oppfellingen av setet.
2. Fjern den elastiske stroppen og
senk seteenheten ned på gulvet.
Kontroller at den bakre støtten
befinner seg på festepunktet og er
sikkert festet i posisjonen.
3. Løft seteryggen, og juster hode‐ støtten.
Les dette
Seteryggen er ordentlig festet når
det røde merket på utløserspaken
ikke lenger er synlig.9 Advarsel
Kontroller før kjøring at seteenhe‐
ten er sikkert låst i stilling etter at
den er felt opp. Hvis dette ikke
overholdes, kan det medføre
personskader ved kraftig
oppbremsing eller kollisjon.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader

42Seter og sikkerhetsutstyrpå lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Ta ut setene
Avhengig av versjonen kan bagasje‐
området økes ved å fjerne setene i
tredje rad.
9 Advarsel
Uttagbare seter er tunge! Prøv
ikke å ta dem uten uten hjelp.
● Trykk på låseknappene og trekk hodestøttene på baksetene
oppover for å fjerne dem 3 33.
● Sørg for at setebeltene er løsnet og at de ikke hindrer bevegelsen
ved oppfellingen av setet.
● Fjern bagasjeromsdekselet hvis nødvendig 3 61.
1. Fell opp seteenheten (se "Felle opp setene" ovenfor).
2. Skyv på den nedre spaken for åfrigjøre låsene og fjern seteenhe‐
ten fra festepunktene i gulvet.
3. Oppbevar hodestøttene på baksi‐
den av seterammen.
Montering av setene
1. Fest seteenhetens fremre støtter på de fremre festepunktene.
2. Senk bakre del av seteenheten ned til gulvet, sørg for at bakre
støtte er plassert i festepunktet.
3. Skyv på den nedre spaken og trekk i den for å sikre at låsene er
i inngrep og at seteenheten er
sikkert låst i posisjonen.
4. Fjern hodestøttene fra baksiden av seterammen, løft deretter sete‐
ryggen og sett hodestøttene på
plass igjen.

Seter og sikkerhetsutstyr43Les dette
Seteryggen er ordentlig festet når
det røde merket på utløserspaken
ikke lenger er synlig.9 Advarsel
Når du setter inn baksetene, må
du kontrollere at seteenheten
plasseres riktig på festepunktene,
at låsene går i inngrep og at sete‐
ryggen settes i riktig stilling.
Hvis dette ikke overholdes, kan
det medføre personskader ved
kraftig oppbremsing eller kollisjon.
Sikkerhetsbelter
Sikkerhetsbeltene blokkeres ved
kraftig akselerasjon eller nedbrem‐
sing og holder personene i sittende stilling. Faren for personskader redu‐
seres derfor merkbart.
9 Advarsel
Spenn alltid fast sikkerhetsbeltet
før du begynner å kjøre.
Folk som ikke bruker sikkerhets‐
belte, setter seg selv og alle andre i bilen i fare ved en ulykke.
Sikkerhetsbeltene er konstruert for å
brukes av bare én person om gangen. Barnesikringsutstyr 3 52.
Kontroller alle deler av beltesystemet
med jevne mellomrom for å se etter
skader, smuss og om det fungerer
som det skal.
Sørg for at skadde komponenter skif‐ tes ut i et verksted. Etter en ulykke
skal belter og utløste beltestrammere
skiftes ut av et verksted.
Les dette
Sørg for at beltene ikke skades av
sko eller skarpe gjenstander. De må heller ikke være fastklemt. Hindre
smuss i å trenge inn i beltesnellene.
Beltepåminnelse
Forsetene er utstyrt med en sikker‐
hetsbelte-påminnelse som vises med
en kontrollampe X i instrumentgrup‐
pen 3 80.
Beltekraftbegrenser
I forsetene reduseres belastningen
på kroppen ved at beltet gradvis gir
etter ved en kollisjon.

44Seter og sikkerhetsutstyrBeltestrammere
Forsetebeltene strammes ved front‐
kollisjoner eller påkjørsler bakfra av
en viss alvorlighetsgrad.9 Advarsel
Feilhandlinger (for eksempel å ta
av eller feste sikkerhetsbeltene) kan utløse beltestrammerne.
Utløsing av beltestrammere indikeres
ved at kontrollampen v 3 80 lyser
kontinuerlig.
Utløste beltestrammere må skiftes ut
av et verksted. Beltestrammere kan
bare utløses én gang.
Les dette
Det må ikke festes eller monteres
tilbehør eller andre gjenstander som
kan hindre funksjonen til beltestram‐
merne. Det må ikke gjøres endringer på beltestrammerkomponentene,
ettersom det vil føre til at godkjen‐
ningen av bilen oppheves.
Tre-punkts sikkerhetsbelte
Feste
Trekk beltet ut av beltesnellen, før det foran kroppen uten å vri det, og fest
beltetungen i beltelåsen.
Stram hoftebeltet jevnlig under
kjøring ved å trekke i skulderbeltet.
Beltepåminnelse X 3 80.
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.
9 Advarsel
Beltet må ikke føres over harde
eller skjøre gjenstander i lommene
på klærne.

Seter og sikkerhetsutstyr45Høydejustering
1. Trekk beltet litt ut.
2. Skyv høydejusteringen oppover eller trykk knappen ned for å
frigjøre og skyv høydejusteringen
nedover.
Still høyden slik at beltet ligger over
skulderen. Det må ikke ligge over
halsen eller overarmen.
9 Advarsel
Ikke juster under kjøring.
Løsning
Trykk på den røde knappen på beltes‐
pennen når du skal løsne beltet.Sikkerhetsbeltet rulles opp automa‐
tisk.
Sikkerhetsbelter i baksetene Sikkerhetsbeltet til midtre baksete
kan bare trekkes ut av beltesnellen
når seteryggen er låst i den bakre stil‐
lingen.

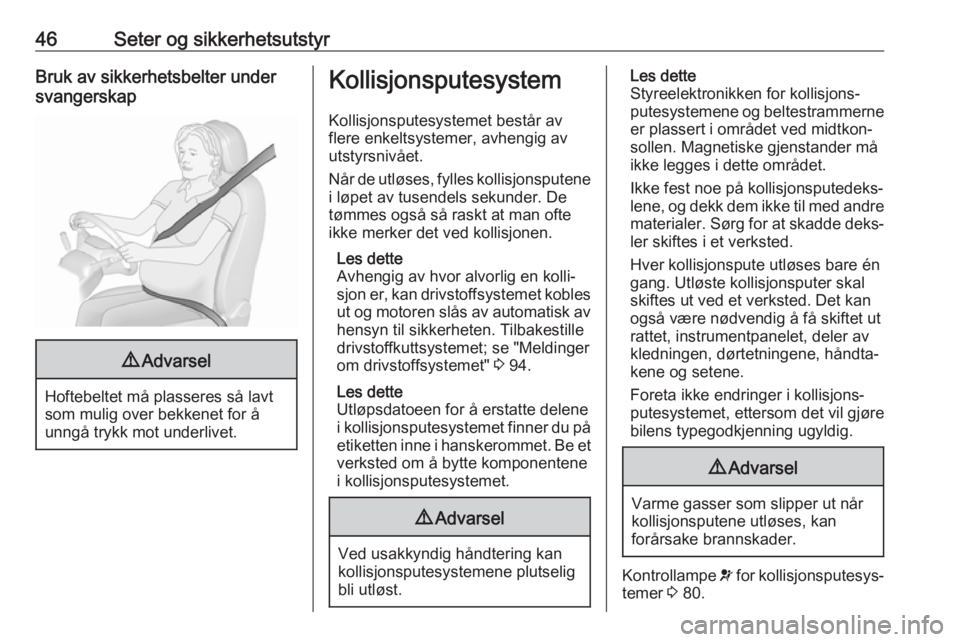

46Seter og sikkerhetsutstyrBruk av sikkerhetsbelter under
svangerskap9 Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av
utstyrsnivået.
Når de utløses, fylles kollisjonsputene
i løpet av tusendels sekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.
Les dette
Avhengig av hvor alvorlig en kolli‐ sjon er, kan drivstoffsystemet kobles ut og motoren slås av automatisk avhensyn til sikkerheten. Tilbakestille
drivstoffkuttsystemet; se "Meldinger
om drivstoffsystemet" 3 94.
Les dette
Utløpsdatoeen for å erstatte delene
i kollisjonsputesystemet finner du på
etiketten inne i hanskerommet. Be et
verksted om å bytte komponentene
i kollisjonsputesystemet.9 Advarsel
Ved usakkyndig håndtering kan
kollisjonsputesystemene plutselig
bli utløst.
Les dette
Styreelektronikken for kollisjons‐ putesystemene og beltestrammerne er plassert i området ved midtkon‐
sollen. Magnetiske gjenstander må ikke legges i dette området.
Ikke fest noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre
materialer. Sørg for at skadde deks‐ ler skiftes i et verksted.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Foreta ikke endringer i kollisjons‐
putesystemet, ettersom det vil gjøre
bilens typegodkjenning ugyldig.9 Advarsel
Varme gasser som slipper ut når
kollisjonsputene utløses, kan
forårsake brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 80.
