2017.5 OPEL COMBO D Инструкция по эксплуатации (in Russian)

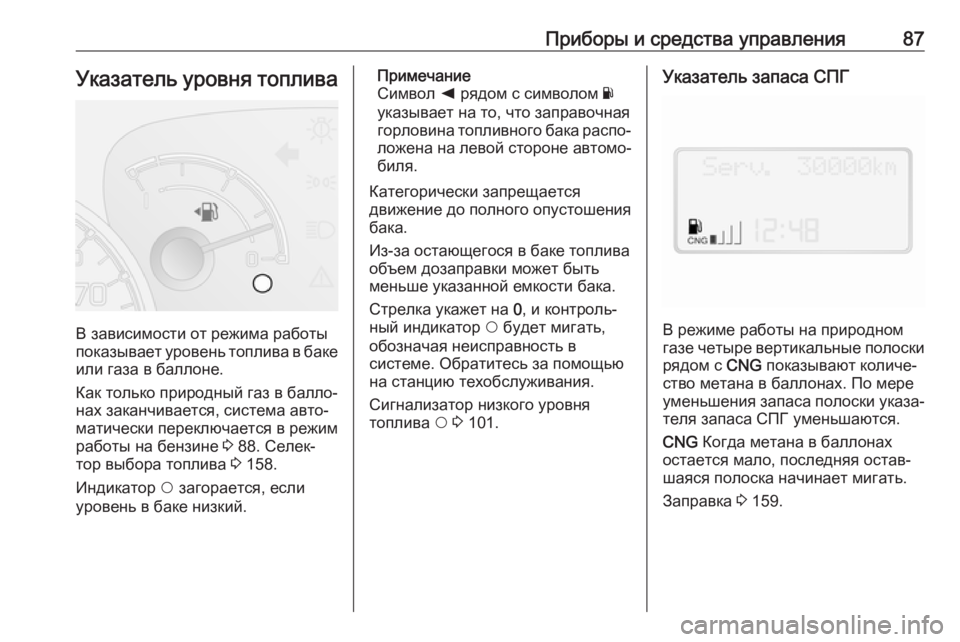

Приборы и средства управления87Указатель уровня топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Как только природный газ в балло‐
нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 88. Селек‐
тор выбора топлива 3 158.
Индикатор $ загорается, если
уровень в баке низкий.
Примечание
Символ k рядом с символом Y
указывает на то, что заправочная горловина топливного бака распо‐
ложена на левой стороне автомо‐ биля.
Категорически запрещается
движение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Стрелка укажет на 0, и контроль‐
ный индикатор $ будет мигать,
обозначая неисправность в
системе. Обратитесь за помощью на станцию техобслуживания.
Сигнализатор низкого уровня
топлива $ 3 101.Указатель запаса СПГ
В режиме работы на природном
газе четыре вертикальные полоски
рядом с CNG показывают количе‐
ство метана в баллонах. По мере
уменьшения запаса полоски указа‐
теля запаса СПГ уменьшаются.
CNG Когда метана в баллонах
остается мало, последняя остав‐
шаяся полоска начинает мигать.
Заправка 3 159.

88Приборы и средства управленияСелектор выбора топлива
Нажатием кнопки Y на центральной
консоли (в некоторых комплекта‐
циях) двигатель переключается на
работу на бензине вместо природ‐
ного газа и наоборот. Состояние
светодиода 1 соответствует теку‐
щему рабочему режиму.
1 откл.:езда на природном
газе1 горит
светом:используется
бензин
Во время работы на природном
газе, если индикатор Y загорается
на информационном центре води‐
теля 3 104, баллоны с природным
газом пусты, и осуществляется
автоматическое переключение на
работу на бензине.
Топливо для работы на природном газе 3 158, Заправка 3 159.
Индикатор температуры охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
Если загорается контрольный
индикатор $, значит, температура
охлаждающей жидкости слишком
высока. В некоторых версиях также
отображается предупреждающее
сообщение в информационном
центре водителя 3 104. Обрати‐
тесь за помощью на станцию техобслуживания.Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.

Приборы и средства управления89Дисплей технического
обслуживания
Дисплей технического обслужива‐
ния доступен только на автомоби‐
лях с многофункциональным
вариантом информационного
центра водителя 3 104.
Когда включается зажигание, крат‐
ковременно может отображаться
пробег, оставшийся до следую‐
щего техобслуживания. На основе
условий вождения указанный
интервал технического обслужива‐
ния автомобиля может значи‐
тельно различаться.
Если оставшийся пробег до
следующего технического обслу‐
живания меньше 2000 км, в инфор‐ мационном центре водителя
появится сообщение Serv.. Это
сервисные сообщение повторя‐
ется через каждые следующие
200 км, а затем начинает выда‐
ваться чаще, когда оставшееся
расстояние становится меньше
200 км.
Как только остающийся пробег
станет равен нулю, на дисплее
информационного центра води‐
теля появится предупредительное
сообщение, например, Service
coupon expired (Срок купона на
обслуживание истек) .
Автомобилю требуется техниче‐ ское обслуживание. Обратитесь за помощью на станцию техобслужи‐
вания.
Оставшейся пробег до следую‐
щего техобслуживания также
можно просмотреть на информа‐
ционном центре водителя, выбрав
пункт Service (Сервис) в меню
настроек 3 104.Сброс дисплея технического
обслуживания
После технического обслуживания
дисплей технического обслужива‐
ния необходимо сбросить в усло‐
виях станции техобслуживания.
Информация по обслуживанию
3 207.
Дисплей коробки передач
На дисплее коробки передач
отображается режим или выбран‐ ная передача автоматизированной
механической коробки передач.

90Приборы и средства управленияАвтоматизированная механиче‐
ская коробка передач 3 143.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться.
При включении зажигания на
короткое время загорится боль‐
шинство индикаторов, что можно рассматривать как проверку их
работоспособности.
Цвета индикаторов обозначают:Красный:опасность, важное
напоминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения

Приборы и средства управления91Контрольные индикаторы панели приборов

92Приборы и средства управленияКонтрольный индикатор на
потолочной консоли
Отключение подушки безопас‐
ности 3 59, 3 94.
Обзор
9Общее предупреждение
3 93OУказатель поворота 3 93XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 93vПодушки безопасности и
натяжители ремней
безопасности 3 94*Отключение подушки
безопасности 3 94pСистема зарядки 3 95ZСигнализатор неисправ‐
ности 3 95RТормозная система 3 95FИзнос тормозных колодок
3 96uАнтиблокировочная
тормозная система (ABS)
3 96sКоробка передач 3 96[ ÒПереключение передач
3 97ZСистема облегчения начала
движения на подъеме
3 97rУльтразвуковая система
облегчения парковки 3 97RЭлектронная система дина‐
мической стабилизации
3 98$Температура охлаждающей
жидкости двигателя 3 98!Предварительный подогрев
3 99%Сажевый фильтр дизель‐
ного двигателя 3 99wСистема контроля давления
в шинах 3 99IДавление моторного масла
3 100, замена моторного
масла 3 101SНизкий уровень моторного
масла 3 101$Низкий уровень топлива
3 101UСлив воды из топливного
фильтра 3 102dИммобилайзер 3 102ÆСистема автоматической
остановки и пуска двигателя
3 1028Наружное освещение 3 102µНеисправность наружного
освещения 3 102CДальний свет 3 103

Приборы и средства управления93>Противотуманная фара
3 103øЗадний противотуманный
фонарь 3 103mКруиз-контроль 3 103(Открыта дверь 3 103
Общее предупреждение
9 горит желтым светом.
В зависимости от модельного
варианта индикатор 9 может заго‐
раться независимо или вместе с
индикатором Æ 3 102, t 3 102, Z
3 97 или r 3 97.
Если индикатор 9 загорается
вместе с индикатором I 3 101,
немедленно заглушите двигатель
и обратитесь за помощью на стан‐
цию техобслуживания.
В случае выхода из строя индика‐
тора v надувных подушек безопас‐
ности и натяжителей ремней
безопасности 3 94 загорится
индикатор 9.
Индикатор
9 также загорается при
переключении выключателя
подачи топлива. Проконсультируй‐ тесь на станции техобслуживания.
Система отсечки подачи топлива
3 111, выключение двигателя
автомобиля 3 135.
В некоторых версиях также может
отображаться соответствующее
предупреждающее сообщение в информационном центре водителя 3 104.
Указатель поворота
Индикатор 2 или 3 мигает зеленым
цветом.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строялампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 175, предохрани‐
телей 3 181.Указатели поворота 3 118.
Напоминание о ремне безопасности
Напоминание о ремнях
безопасности для передних
сидений
Индикатор ремня безопасности X
сиденья водителя и/или переднего
пассажира загорается или мигает
красным светом.
Непрерывное горение
При включении зажигания на
короткое время загорается индика‐
тор X, если не застегнут ремень
безопасности сиденья водителя
и/или ремень безопасности перед‐
него пассажира. Кроме того, в
течение нескольких секунд
раздается звуковой сигнал.
Мигание
Во время движения мигает индика‐ тор X и в течение 90 секунд звучит
предупреждающий сигнал, пока
ремни безопасности передних
сидений не будут застегнуты.

94Приборы и средства управленияТрехточечные ремни безопасности
3 52.9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень
безопасности.
Не пристегнутые ремнями лица
при авариях представляют
собой угрозу всем другим пасса‐
жирам и самим себе.
Примечание
Громкость предупреждающих
сигналов также можно регулиро‐
вать через информационный
центр водителя 3 104.
Надувные подушки безопасности инатяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
четырех секунд.
Если он не загорается, не гаснет
через четыре секунды или заго‐
рается во время движения, это указывает на неисправность
системы надувных подушек
безопасности. Обратитесь за
помощью на станцию техобслужи‐
вания. Надувные подушки безопас‐ ности и преднатяжители ремней
безопасности могут не сработать
при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.
В зависимости от версии в случае
выхода из строя индикатора v
загорается индикатор 9.
Общее предупреждающее сооб‐
щение 9 3 93.
В некоторых версиях также может
отображаться предупреждающее
сообщение в информационном
центре водителя 3 104, например,
Airbag failure (Неисправна подушка
безопасности) .9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 50, 3 54.
Отключение надувной подушки безопасности
* горит желтым светом.
Если надувная подушка
безопасности переднего
пассажира включена:
После включения зажигания инди‐
катор * загорается примерно на
четыре секунды, затем мигает в
течение следующих
четырех секунд и гаснет.
