de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.SAU13447
Catalizadores
Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
U2DLS2S0.book Page 19 Friday, July 3, 2015 2:49 PM

Funciones de los instrumentos y mandos
3-20
3
SAU13933
Asiento
Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.
NOTA
No empuje la llave hacia adentro cuando la
gire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTA
Verifique que el asiento esté bien sujeto an-
tes de su uso.

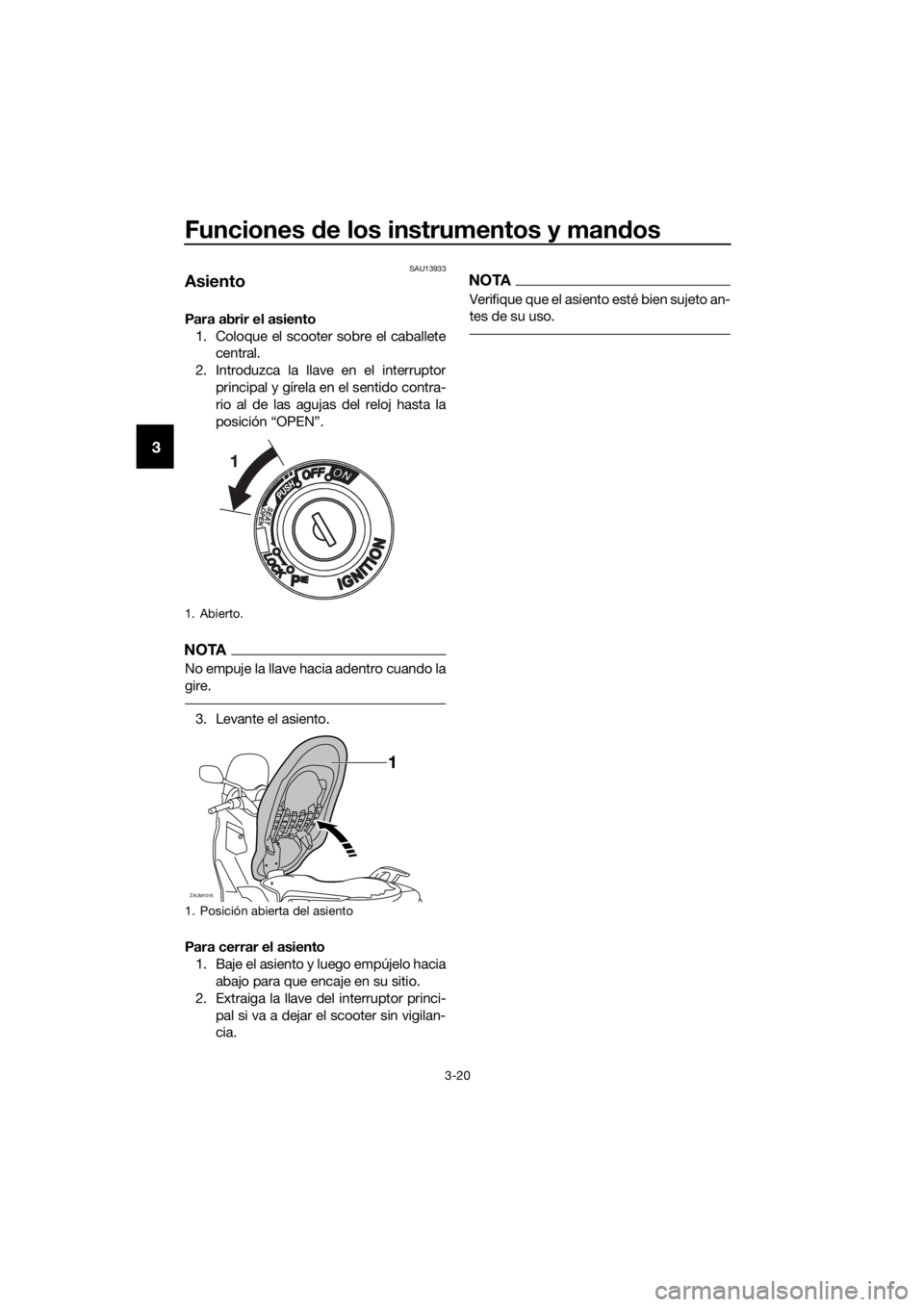

1. Abierto.
1. Posición abierta del asiento
ZAUM1016
U2DLS2S0.book Page 20 Friday, July 3, 2015 2:49 PM

Funciones de los instrumentos y mandos
3-21
3
SAUM3002
Compartimentos portaobjetos
Compartimento portaobjetos delantero
A
Para abrir el compartimento portaobjetos
cuando está cerrado con llave, introduzca
la llave en la cerradura, gírela en el sentido
de las agujas del reloj y, a continuación, tire
de la palanca.
Para abrir el compartimento portaobjetos
cuando no está cerrado con llave, simple-
mente tire de la palanca.
Para cerrar con llave el compartimento por-
taobjetos, empuje la tapa a su posición ori-
ginal, introduzca la llave en la cerradura,
gírela en el sentido contrario al de las agu-
jas del reloj y extráigala.
Compartimento portaobjetos delantero
B
Para abrir el compartimento portaobjetos,
tire de la palanca.Para cerrar el compartimento portaobjetos,
sitúe la tapa en su posición original.
¡ADVERTENCIA! No guarde objetos pe-
sados en este compartimento.
[SWA11162]
Compartimento portaobjetos trasero
En el compartimento portaobjetos situado
debajo del asiento se pueden guardar dos
cascos. (Véase la página 3-20).
ATENCIÓN
SCA10082
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento por-
taobjetos.
El compartimento portaobjetos
acumula calor cuando queda ex-
puesto al sol o al calor del motor;
por lo tanto, no guarde en su inte-

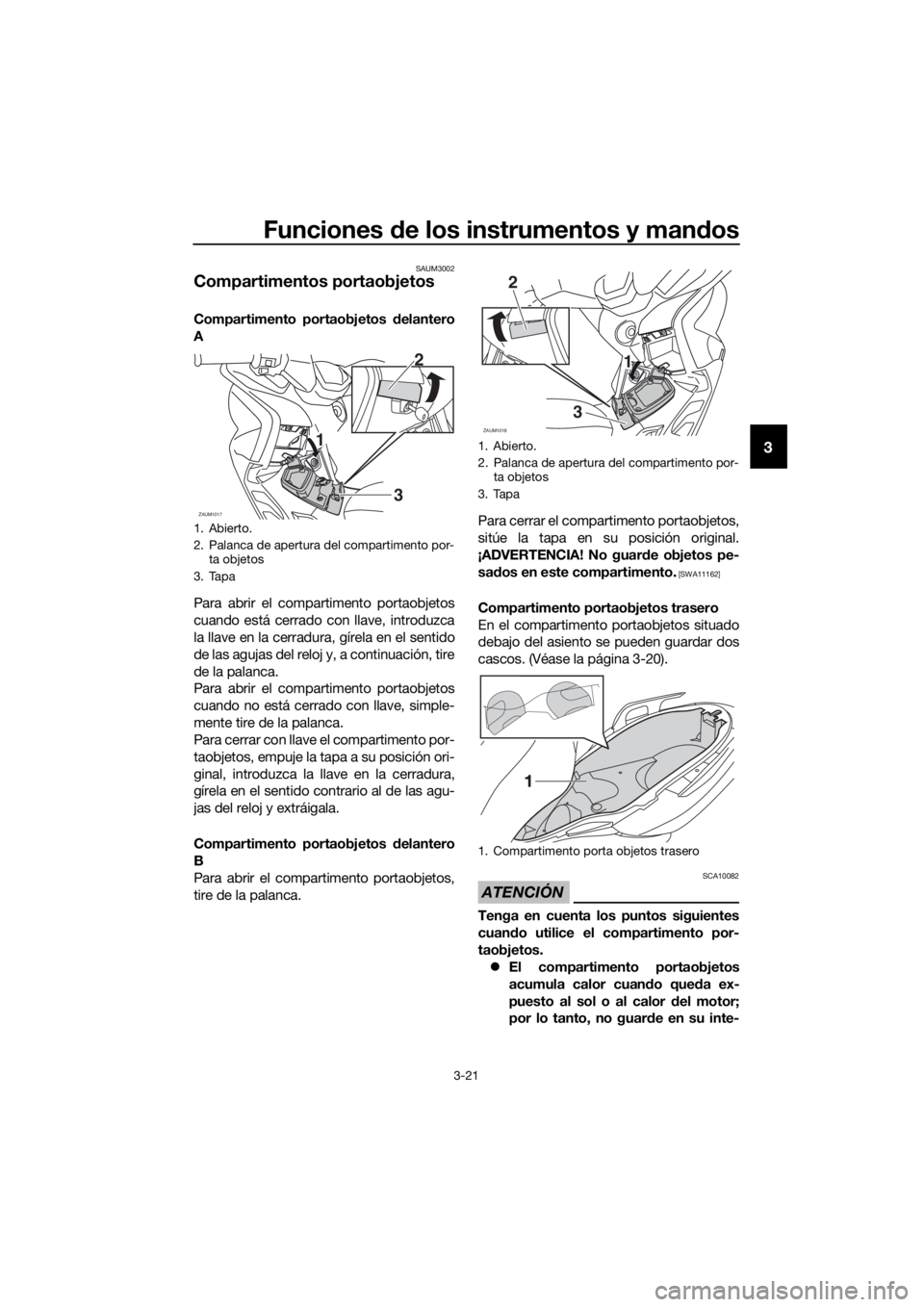

1. Abierto.
2. Palanca de apertura del compartimento por-
ta objetos
3. Tapa
ZAUM10173
1 121. Abierto.
2. Palanca de apertura del compartimento por-
ta objetos
3. Tapa
1. Compartimento porta objetos trasero
ZAUM1018
2
31 1
U2DLS2S0.book Page 21 Friday, July 3, 2015 2:49 PM

Funciones de los instrumentos y mandos
3-22
3
rior nada que pueda ser sensible al
calor, ni consumibles o elementos
inflamables.
Para evitar que se extienda la hu-
medad en el compartimento por-
taobjetos, envuelva los objetos
húmedos en una bolsa de plástico
antes de guardarlos en el comparti-
mento.
El compartimento portaobjetos
puede mojarse durante el lavado
del scooter; envuelva los objetos
guardados en el compartimento en
una bolsa de plástico.
No guarde en el compartimento ob-
jetos de valor o que se puedan rom-
per.
ADVERTENCIA
SWA16121
No sobrepase los límites de carga si-
guientes:
Compartimento portaobjetos de-
lantero A: 1 kg (2.2 lb)
Compartimento portaobjetos de-
lantero B: 1 kg (2.2 lb)
Compartimento portaobjetos tra-
sero: 5 kg (11 lb)
Carga máxima del vehículo: 181 kg
(399 lb) (YP250RA)
185 kg (408 lb) (YP250R)
SAU14893
Ajuste de los conjuntos amorti-
guadores
ADVERTENCIA
SWA10211
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y la
estabilidad.
Cada conjunto amortiguador está equipa-
do con un aro de ajuste de la precarga del
muelle.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañado, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.
Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador
en la dirección (b).
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la herramienta de ajuste de la
precarga del muelle que se incluye en
el juego de herramientas del propieta-
rio para realizar el ajuste.
U2DLS2S0.book Page 22 Friday, July 3, 2015 2:49 PM

Funciones de los instrumentos y mandos
3-23
3
SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.

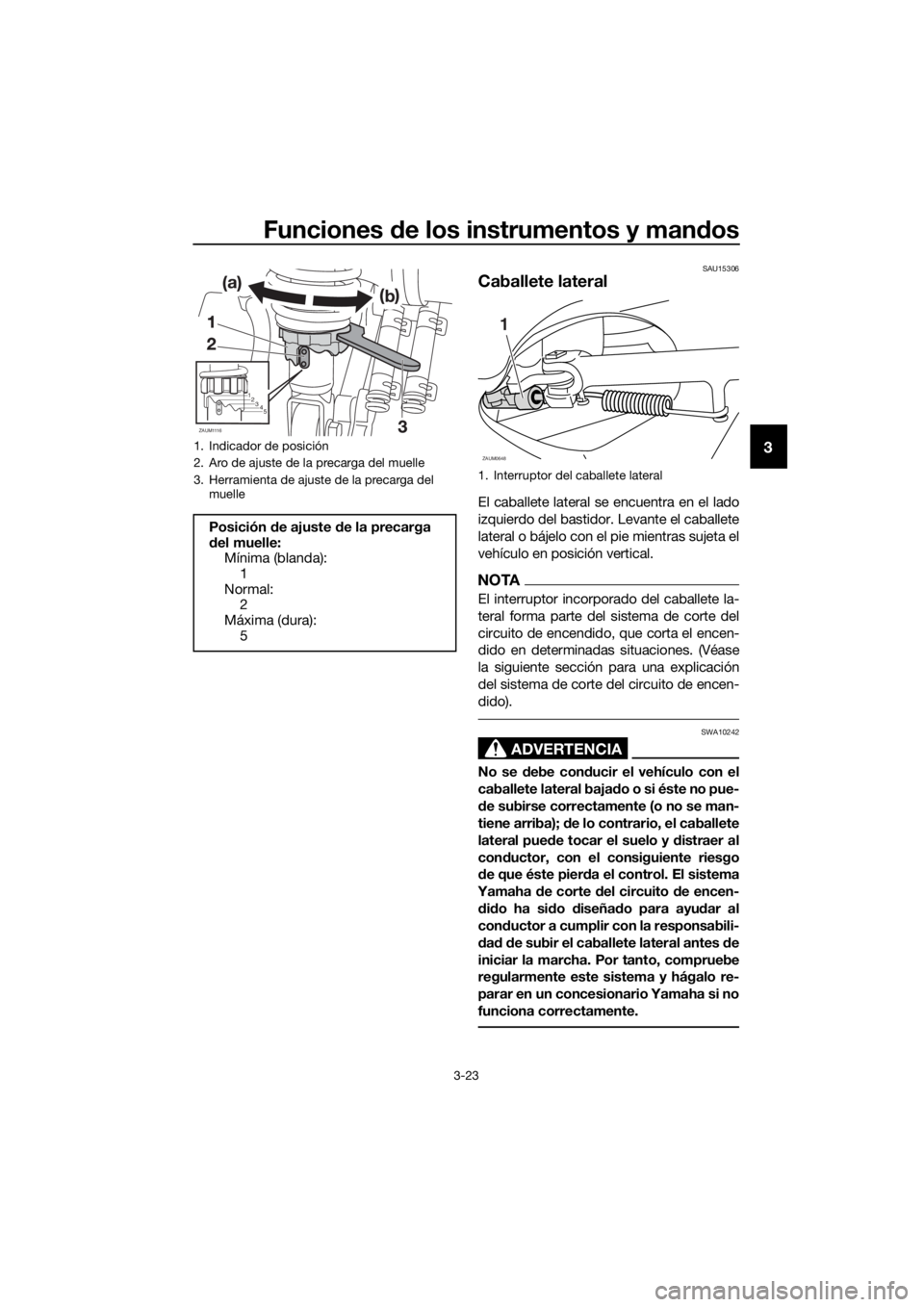

1. Indicador de posición
2. Aro de ajuste de la precarga del muelle
3. Herramienta de ajuste de la precarga del
muelle
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
5
1
2
3
4
5
ZAUM1116
1. Interruptor del caballete lateral
ZAUM0648
1
U2DLS2S0.book Page 23 Friday, July 3, 2015 2:49 PM

Funciones de los instrumentos y mandos
3-24
3
SAU66760
Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está ac-
cionado uno de los frenos pero el ca-
ballete lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U2DLS2S0.book Page 24 Friday, July 3, 2015 2:49 PM

Funciones de los instrumentos y mandos
3-25
3

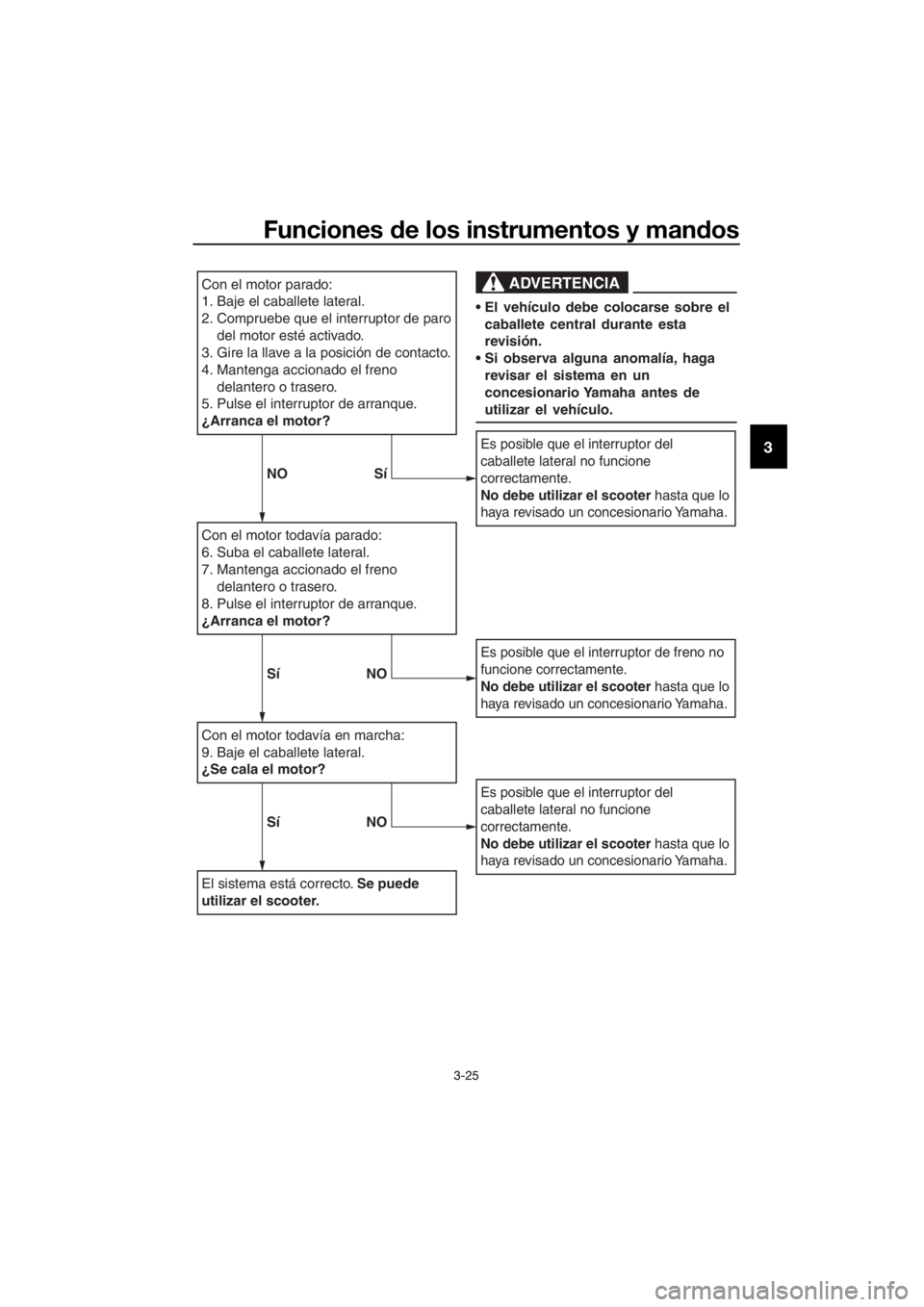

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro
del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno
delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno
delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede
utilizar el scooter.
Es posible que el interruptor del
caballete lateral no funcione
correctamente.
No debe utilizar el scooter hasta que lo
haya revisado un concesionario Yamaha.
Es posible que el interruptor de freno no
funcione correctamente.
No debe utilizar el scooter hasta que lo
haya revisado un concesionario Yamaha.
Es posible que el interruptor del
caballete lateral no funcione
correctamente.
No debe utilizar el scooter hasta que lo
haya revisado un concesionario Yamaha.
ADVERTENCIA
El vehículo debe colocarse sobre el
caballete central durante esta
revisión.
Si observa alguna anomalía, haga
revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
NO Sí
Sí NO
Sí NO
U2DLS2S0.book Page 25 Friday, July 3, 2015 2:49 PM

Para su seguridad – comprobaciones previas
4-1
4
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de
accidente o daños materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina• Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.3-18
Aceite de motor• Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas.6-10
Aceite de la transmi-
sión final• Comprobar si existen fugas. 6-12
Líquido refrigerante• Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera-
ción.6-13
Freno delantero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado
hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico.6-19,
6-20,
6-21
Freno trasero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado
hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico.6-19,
6-20,
6-21
U2DLS2S0.book Page 1 Friday, July 3, 2015 2:49 PM
