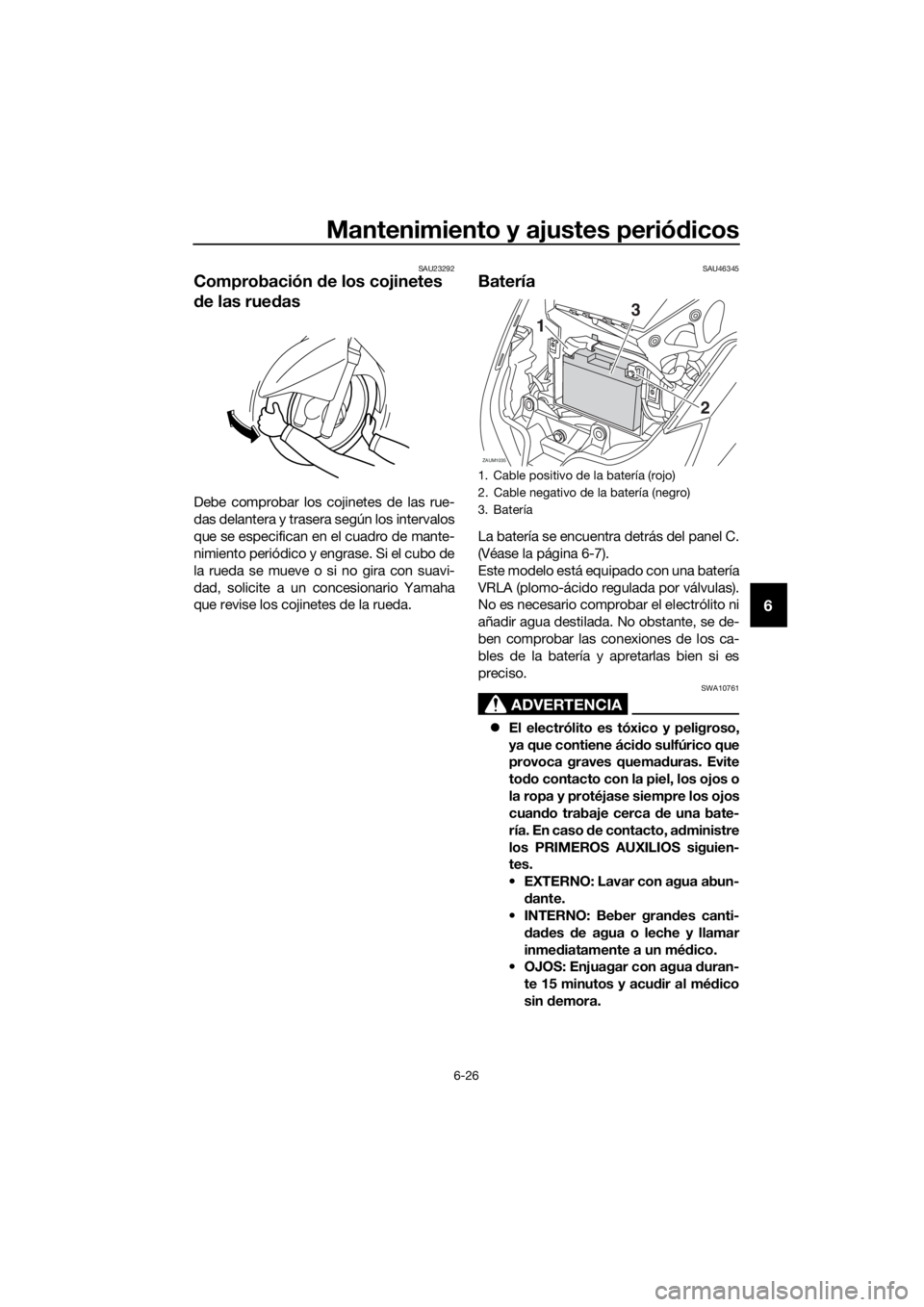

Mantenimiento y ajustes periódicos
6-26
6
SAU23292
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU46345
Batería
La batería se encuentra detrás del panel C.
(Véase la página 6-7).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles de la batería y apretarlas bien si es
preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

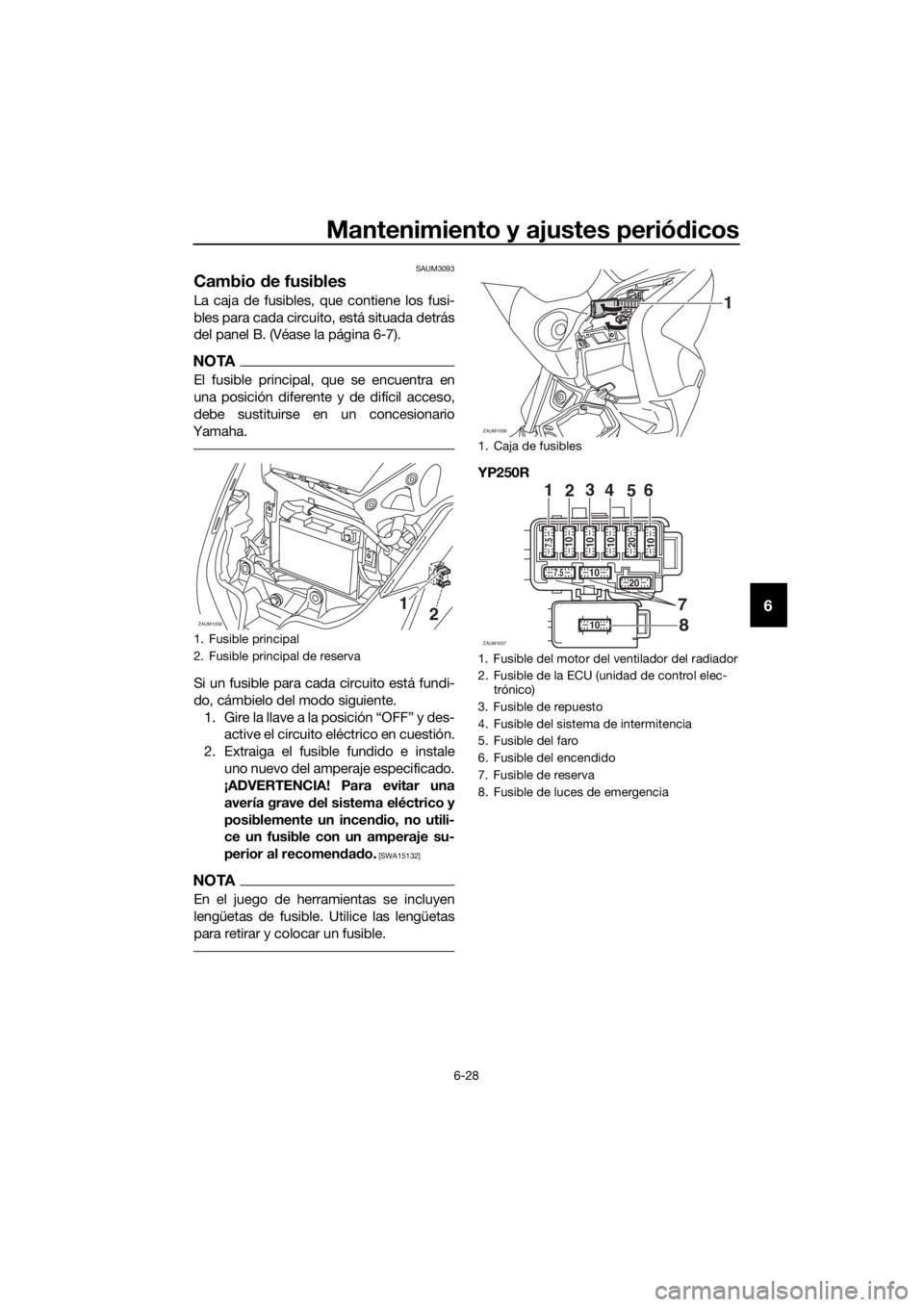

1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
3. Batería
ZAUM1035
2
1
3
U2DLS2S0.book Page 26 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-27
6
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16303]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
U2DLS2S0.book Page 27 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-28
6
SAUM3093
Cambio de fusibles
La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada detrás
del panel B. (Véase la página 6-7).
NOTA
El fusible principal, que se encuentra en
una posición diferente y de difícil acceso,
debe sustituirse en un concesionario
Yamaha.
Si un fusible para cada circuito está fundi-
do, cámbielo del modo siguiente.
1.
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
NOTA
En el juego de herramientas se incluyen
lengüetas de fusible. Utilice las lengüetas
para retirar y colocar un fusible.
YP250R
1. Fusible principal
2. Fusible principal de reserva
ZAUM1058112
1. Caja de fusibles

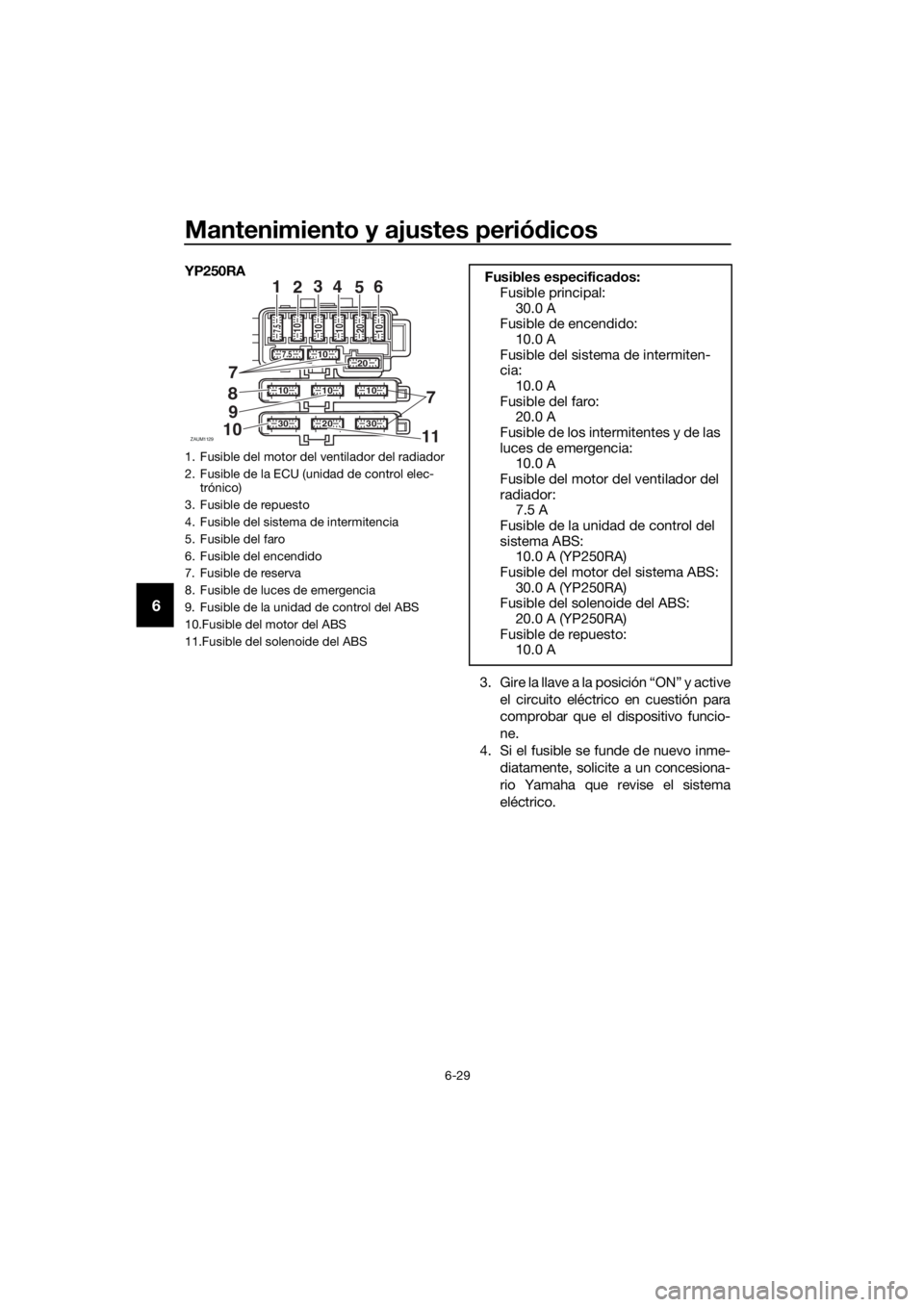

1. Fusible del motor del ventilador del radiador
2. Fusible de la ECU (unidad de control elec-
trónico)
3. Fusible de repuesto
4. Fusible del sistema de intermitencia
5. Fusible del faro
6. Fusible del encendido
7. Fusible de reserva
8. Fusible de luces de emergencia
ZAUM1036
1
ZAUM1037
7
123456
20 10
10
20
1010 10107.5
7.5
U2DLS2S0.book Page 28 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-29
6
YP250RA
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible del motor del ventilador del radiador
2. Fusible de la ECU (unidad de control elec-
trónico)
3. Fusible de repuesto
4. Fusible del sistema de intermitencia
5. Fusible del faro
6. Fusible del encendido
7. Fusible de reserva
8. Fusible de luces de emergencia
9. Fusible de la unidad de control del ABS
10.Fusible del motor del ABS
11.Fusible del solenoide del ABS
ZAUM1129
101010
203030
7
7
11
123
4
56
20 10
20
1010 10107.5
7.5
9
10
Fusibles especificados:
Fusible principal:
30.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermiten-
cia:
10.0 A
Fusible del faro:
20.0 A
Fusible de los intermitentes y de las
luces de emergencia:
10.0 A
Fusible del motor del ventilador del
radiador:
7.5 A
Fusible de la unidad de control del
sistema ABS:
10.0 A (YP250RA)
Fusible del motor del sistema ABS:
30.0 A (YP250RA)
Fusible del solenoide del ABS:
20.0 A (YP250RA)
Fusible de repuesto:
10.0 A
U2DLS2S0.book Page 29 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-30
6
SAU34242
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas halógenas. Si se funde una bom-
billa del faro, hágala cambiar en un conce-
sionario Yamaha y, si es preciso, ajustar la
luz del faro.
SAUM3680
Luces de posición
Este vehículo está provisto de dos luces de
posición. Según el modelo, las luces de po-
sición pueden ser tipo bombilla o tipo LED.
Si una luz de posición no se enciende, haga
revisar el circuito eléctrico y cambiar la luz
en un concesionario Yamaha según sea
necesario.
U2DLS2S0.book Page 30 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-31
6
SAU24182
Luz de freno/piloto trasero
Este modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU39881
Luz de los intermitentes delante-
ros
Si la luz de un intermitente delantero no se
enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha o cambie la
bombilla.
U2DLS2S0.book Page 31 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-32
6
SAUM3062
Cambio de la bombilla de un in-
termitente trasero
1. Coloque el scooter sobre el caballete
central.
2. Abra el asiento. (Véase la página
3-20).
3. Desmonte el compartimento portaob-
jetos trasero extrayendo los pernos.
4. Desmonte el casquillo (con la bombilla
del intermitente) girándolo en el senti-
do contrario al de las agujas del reloj.
5. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
6. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.7. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
8. Sitúe el compartimento portaobjetos
trasero en su posición original y colo-
que los pernos.
9. Cierre el asiento.

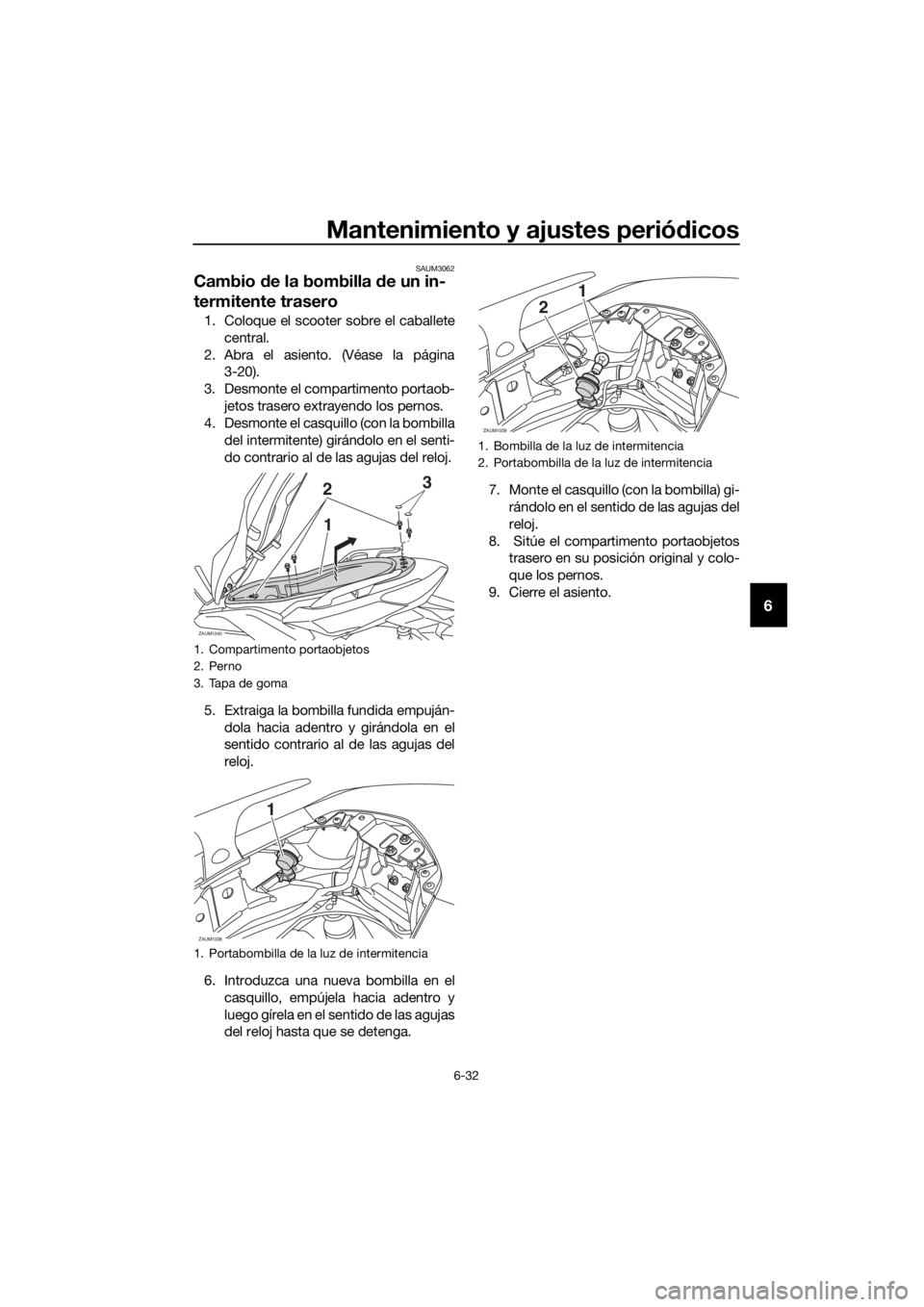

1. Compartimento portaobjetos
2. Perno
3. Tapa de goma
1. Portabombilla de la luz de intermitencia
ZAUM1040
23
1
ZAUM1038
1
1. Bombilla de la luz de intermitencia
2. Portabombilla de la luz de intermitencia
ZAUM1039
1
2
U2DLS2S0.book Page 32 Friday, July 3, 2015 2:49 PM

Mantenimiento y ajustes periódicos
6-33
6
SAUM2203
Cambio de la bombilla de la luz
de la matrícula
1. Extraiga el casquillo (con la bombilla)
tirando de él.
2. Tire de la bombilla fundida para ex-
traerla.
3. Introduzca una nueva bombilla en el
casquillo.
4. Monte el casquillo (con la bombilla)
empujándolo dentro.
SAU25882
Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de
las herramientas, experiencia y conoci-
mientos necesarios para repararlo correc-
tamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.

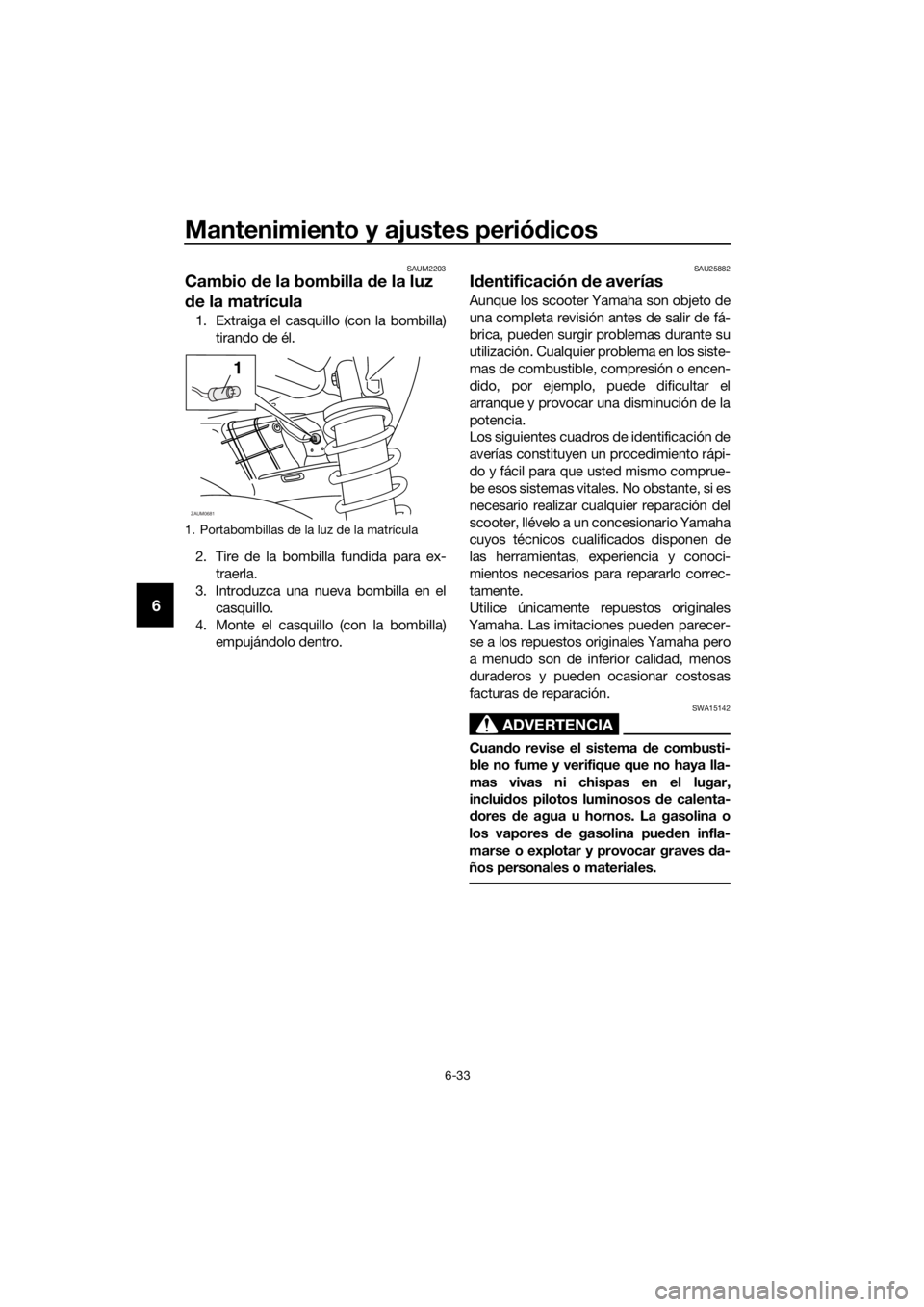

1. Portabombillas de la luz de la matrícula
ZAUM0681
1
