Manutenzione e regolazione periodiche
6-5
6
11 Catena
di trasmis-
sione • Controllare la tensione, l’alline-
amento e le condizioni della ca-
tena di trasmissione.
• Regolare e lubrificare intera- mente la catena di trasmissione
con un lubrificante specifico
per catene a O-ring. Ogni 1000 km (600 mi) e dopo
aver lavato il motociclo e averlo guidato nella pioggia o in zone umide
12 *Cuscinetti
dello
sterzo • Controllare il gioco dei cusci-
netti e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
13 *Fissa
ggi della par-
te ciclistica • Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente. √√√√√
14 Perno
di rotazione
leva freno • Lubrificare con grasso al silico-
ne. √√√√√
15 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base
di sapone di litio. √√√√√
16 Perno
di rotazione
leva frizione • Lubrificare con grasso a base
di sapone di litio. √√√√√
17 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base
di sapone di litio. √√√√√
18 Cavalletto latera-
le, cavalletto cen-
trale • Controllare il funzionamento.
• Lubrificare con grasso a base
di sapone di litio. √√√√√
19 *Interruttore d
el ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
20 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
21 *Gruppo
dell’am-
mortizzatore • Controllare il funzionamento e
l’

assenza di perdite di olio
nell’ammortizzatore. √√√√
22 Olio motore • Cambiare.
• Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. √√√√√√
23 Cartuccia
del filtro
d ell’olio motore • Sostituire.
√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UBS1H0H0.book Page 5 Monda y, September 28, 2015 7:00 PM

Manutenzione e regolazione perio diche
6-6
6
HAU18681
NOTA
 Filtro dell’aria
• Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria compressa per evitare di danneggiar-
la.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umi- de o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portar-
lo al livello corretto.
• Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e
cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni qu attro anni e se sono fessurati o danneggiati.
24*Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
25 *Interruttori
del fre-
no anteriore e del
freno posteriore • Controllare il funzionamento.
√√√√√√
26 Parti in movimen-
to e cavi • Lubrificare.
√√√√√
27 *Manopola accele-
ratore • Controllare il funzionamento.
• Controllare il gioco della mano-
pola acceleratore e se necessa-
rio regolarlo.
• Lubrificare il cavo e il corpo del- la manopola. √√√√√
28 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio di luce del fa-
ro. √√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UBS1H0H0.book Page 6 Monda y, September 28, 2015 7:00 PM

Manutenzione e regolazione periodiche
6-7
6
HAU18713
Rimozione e d installazione delle
carenature e dei pannelli

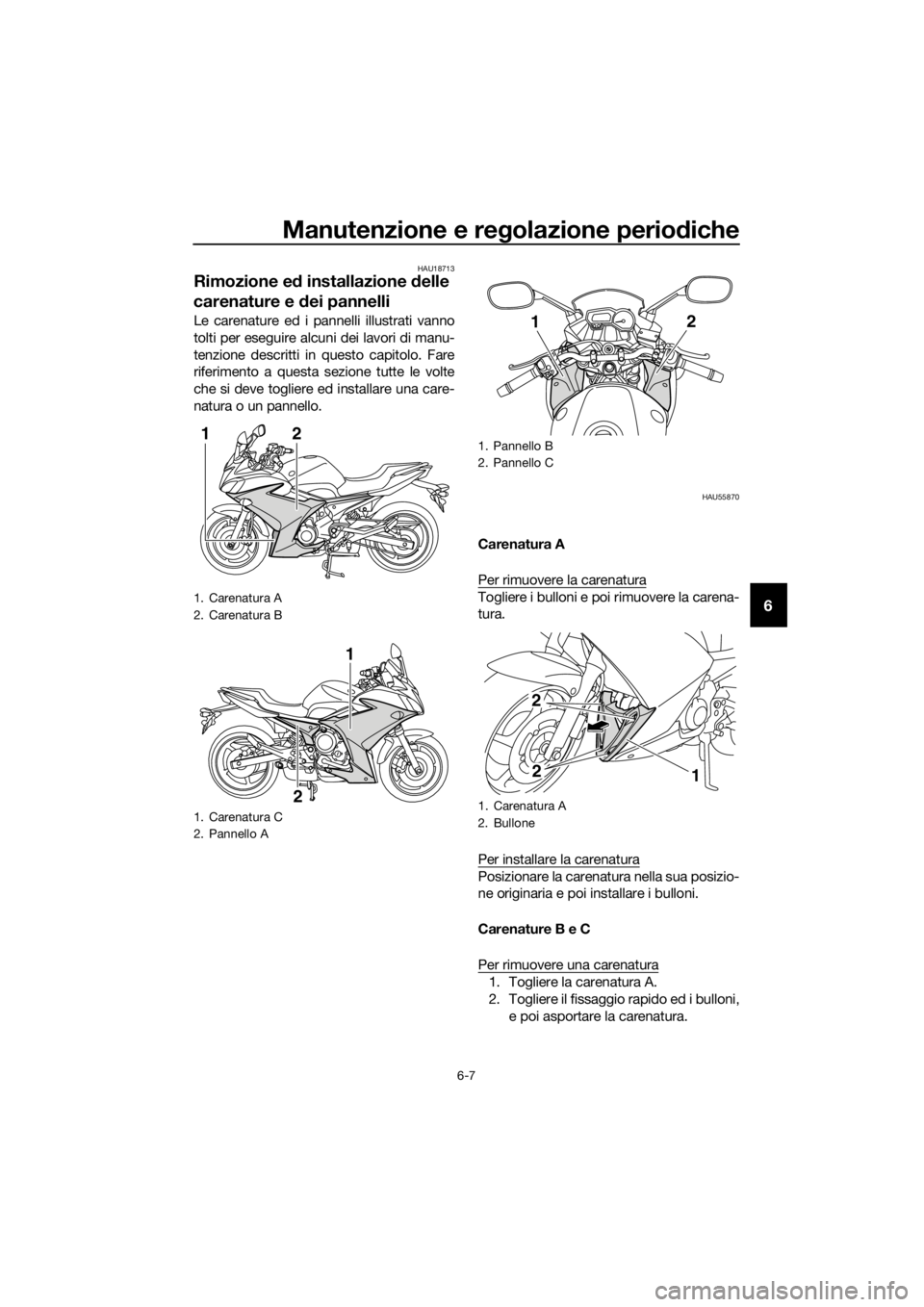

Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare
riferimento a questa sezione tutte le volte
che si deve togliere ed installare una care-
natura o un pannello.
HAU55870
Carenatura A
Per rimuovere la carenatura
Togliere i bulloni e poi rimuovere la carena-
tura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni.

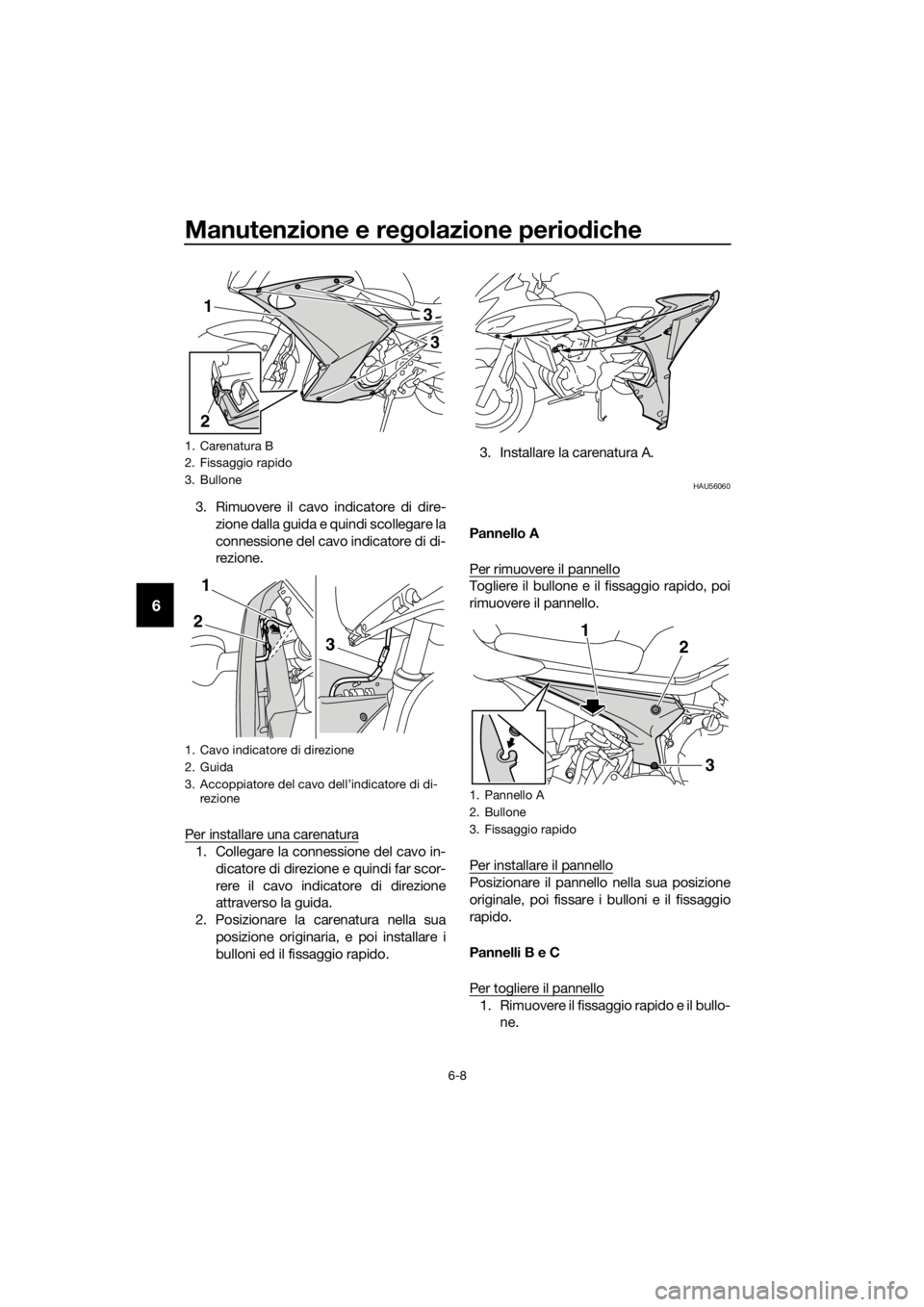

Carenature B e C
Per rimuovere una carenatura
1. Togliere la carenatura A.
2. Togliere il fissaggio rapido ed i bulloni,
e poi asportare la carenatura.
1. Carenatura A
2. Carenatura B
1. Carenatura C
2. Pannello A
2
1
2 1
1. Pannello B
2. Pannello C
1. Carenatura A
2. Bullone
1
2
12
2
UBS1H0H0.book Page 7 Monda
y, September 28, 2015 7:00 PM

Manutenzione e regolazione perio diche
6-8
6
3. Rimuovere il cavo indicatore di dire-
zione dalla guida e quindi scollegare la
connessione del cavo indicatore di di-
rezione.
Per installare una carenatura
1. Collegare la connessione del cavo in- dicatore di direzione e quindi far scor-
rere il cavo indicatore di direzione
attraverso la guida.
2. Posizionare la carenatura nella sua posizione originaria, e poi installare i
bulloni ed il fissaggio rapido. 3. Installare la carenatura A.
HAU56060
Pannello A
Per rimuovere il pannello
Togliere il bullone e il fissaggio rapido, poi
rimuovere il pannello.
Per installare il pannello
Posizionare il pannello nella sua posizione
originale, poi fissare i bulloni e il fissaggio
rapido.

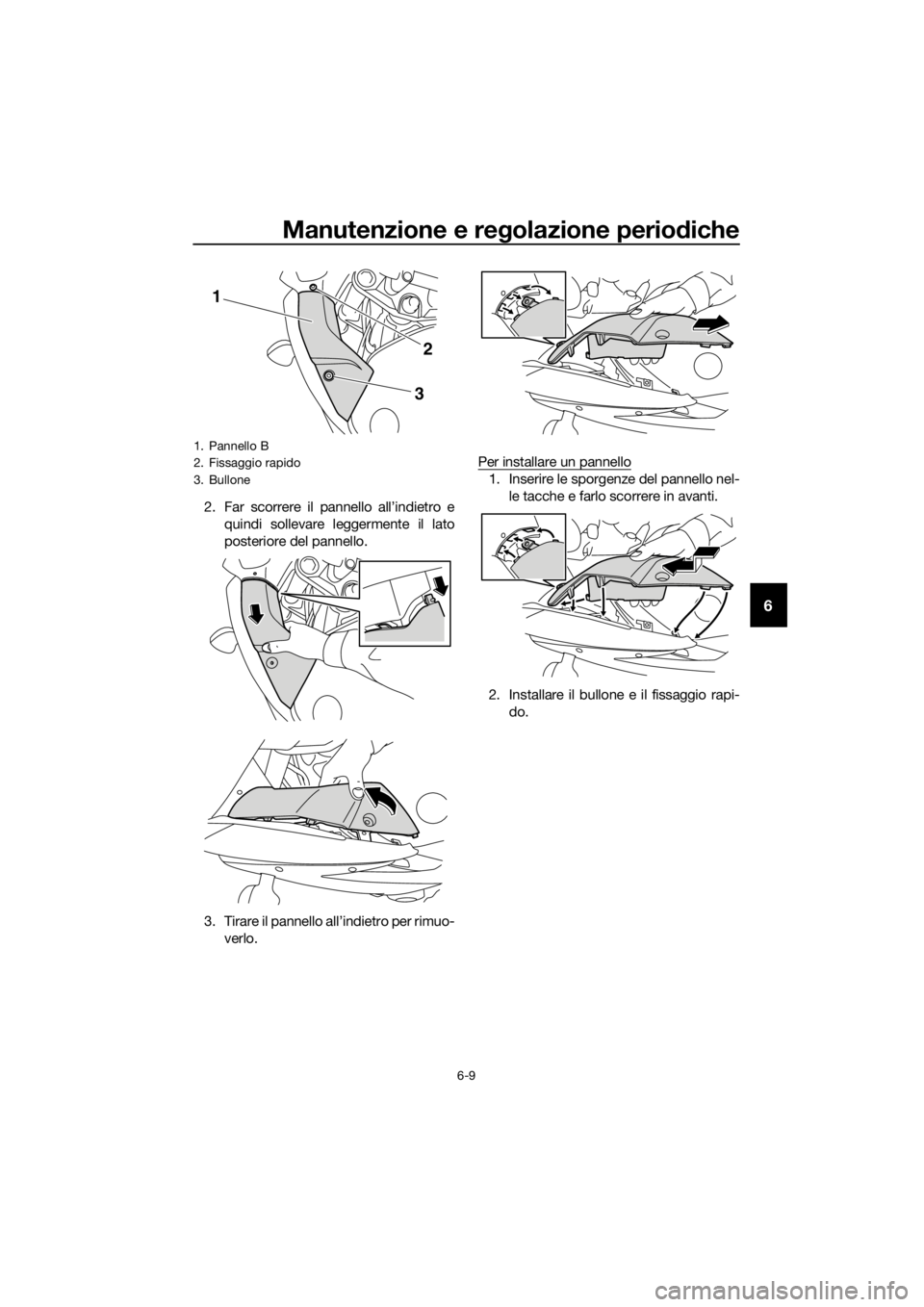

Pannelli B e C
Per togliere il pannello
1. Rimuovere il fissaggio rapido e il bullo-
ne.
1. Carenatura B
2. Fissaggio rapido
3. Bullone
1. Cavo indicatore di direzione
2. Guida
3. Accoppiatore del cavo dell’indicatore di di-rezione
3
3
2
1
1
2
3
1. Pannello A
2. Bullone
3. Fissaggio rapido
1
2
3
UBS1H0H0.book Page 8 Monda y, September 28, 2015 7:00 PM

Manutenzione e regolazione periodiche
6-9
6
2. Far scorrere il pannello all’indietro e
quindi sollevare leggermente il lato
posteriore del pannello.
3. Tirare il pannello all’indietro per rimuo- verlo. Per installare un pannello
1. Inserire le sporgenze del pannello nel-
le tacche e farlo scorrere in avanti.
2. Installare il bullone e il fissaggio rapi- do.
1. Pannello B
2. Fissaggio rapido
3. Bullone
1
3
2
UBS1H0H0.book Page 9 Monda y, September 28, 2015 7:00 PM

Manutenzione e regolazione perio diche
6-10
6
HAU19643
Controllo delle can dele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica. Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la cand
ela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.

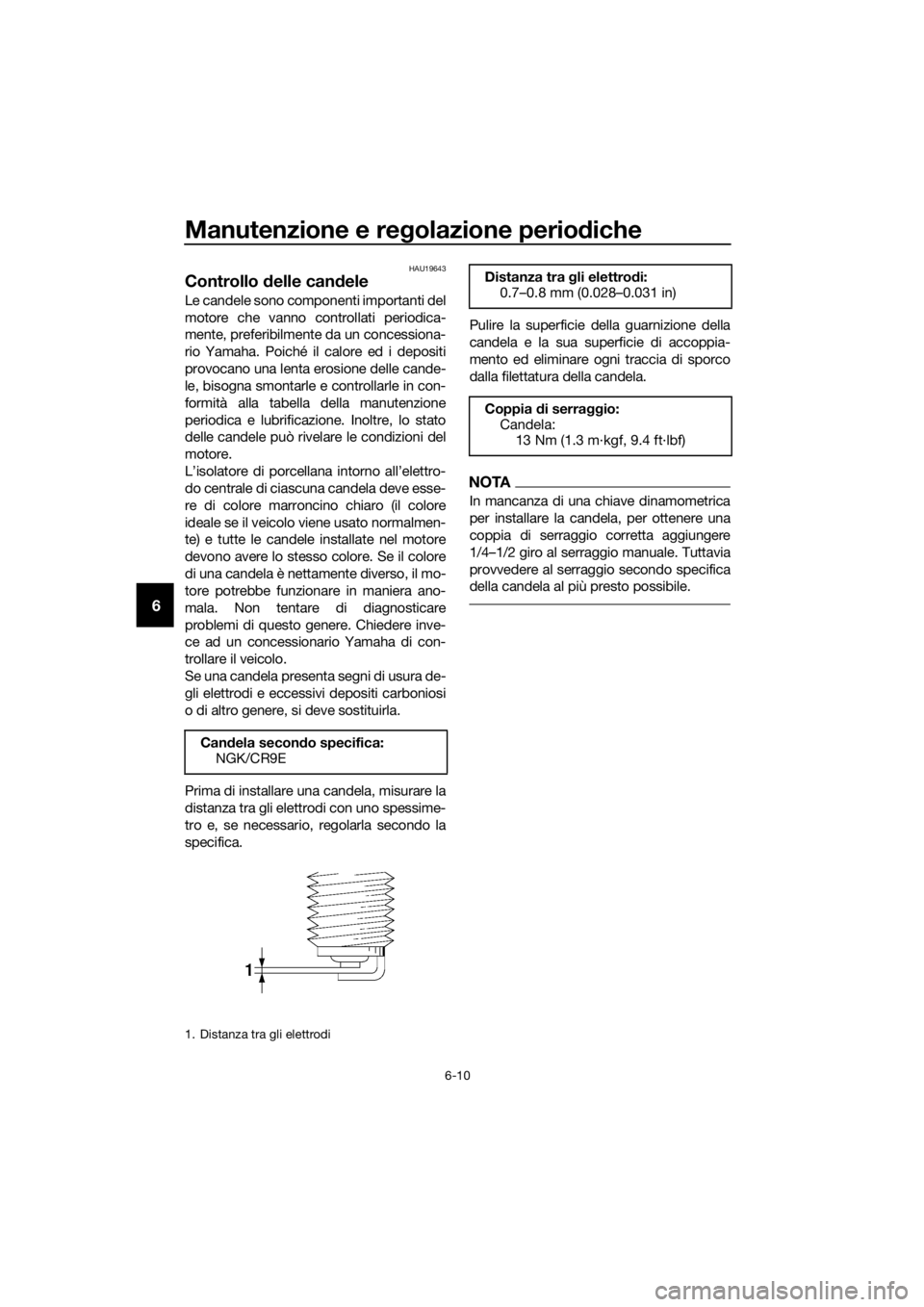

Can dela secon do specifica:
NGK/CR9E
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.7–0.8 mm (0.028–0.031 in)
Coppia d i serraggio:
Candela: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UBS1H0H0.book Page 10 Monda y, September 28, 2015 7:00 PM

Manutenzione e regolazione periodiche
6-11
6
HAU47554
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.

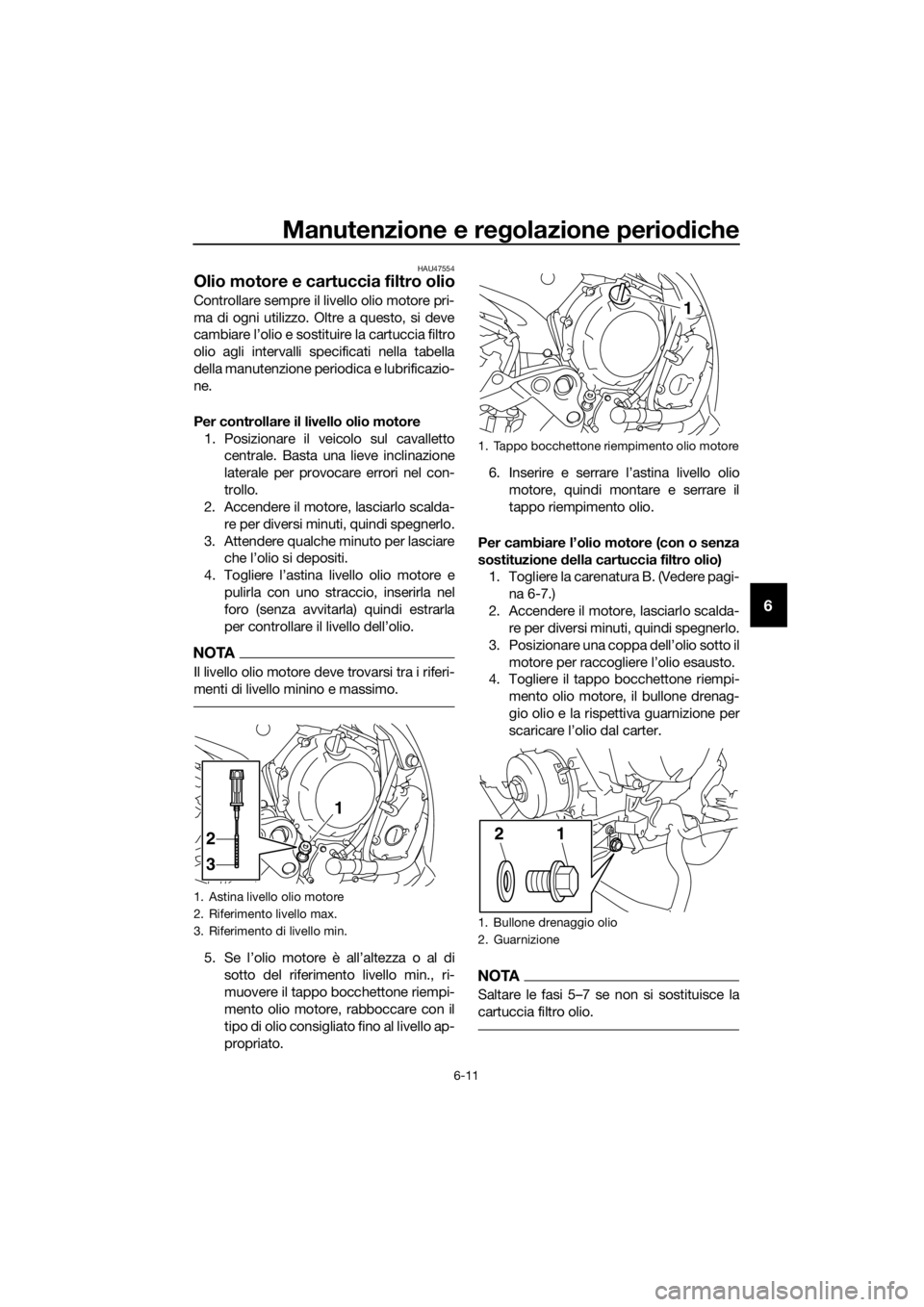

Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per lasciare che l’olio si depositi.
4. Togliere l’astina livello olio motore e pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
5. Se l’olio motore è all’altezza o al disotto del riferimento livello min., ri-
muovere il tappo bocchettone riempi-
mento olio motore, rabboccare con il
tipo di olio consigliato fino al livello ap-
propriato. 6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il
tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Togliere la carenatura B. (Vedere pagi-
na 6-7.)
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTA
Saltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.
1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
1
12
UBS1H0H0.book Page 11 Monda y, September 28, 2015 7:00 PM

Manutenzione e regolazione perio diche
6-12
6

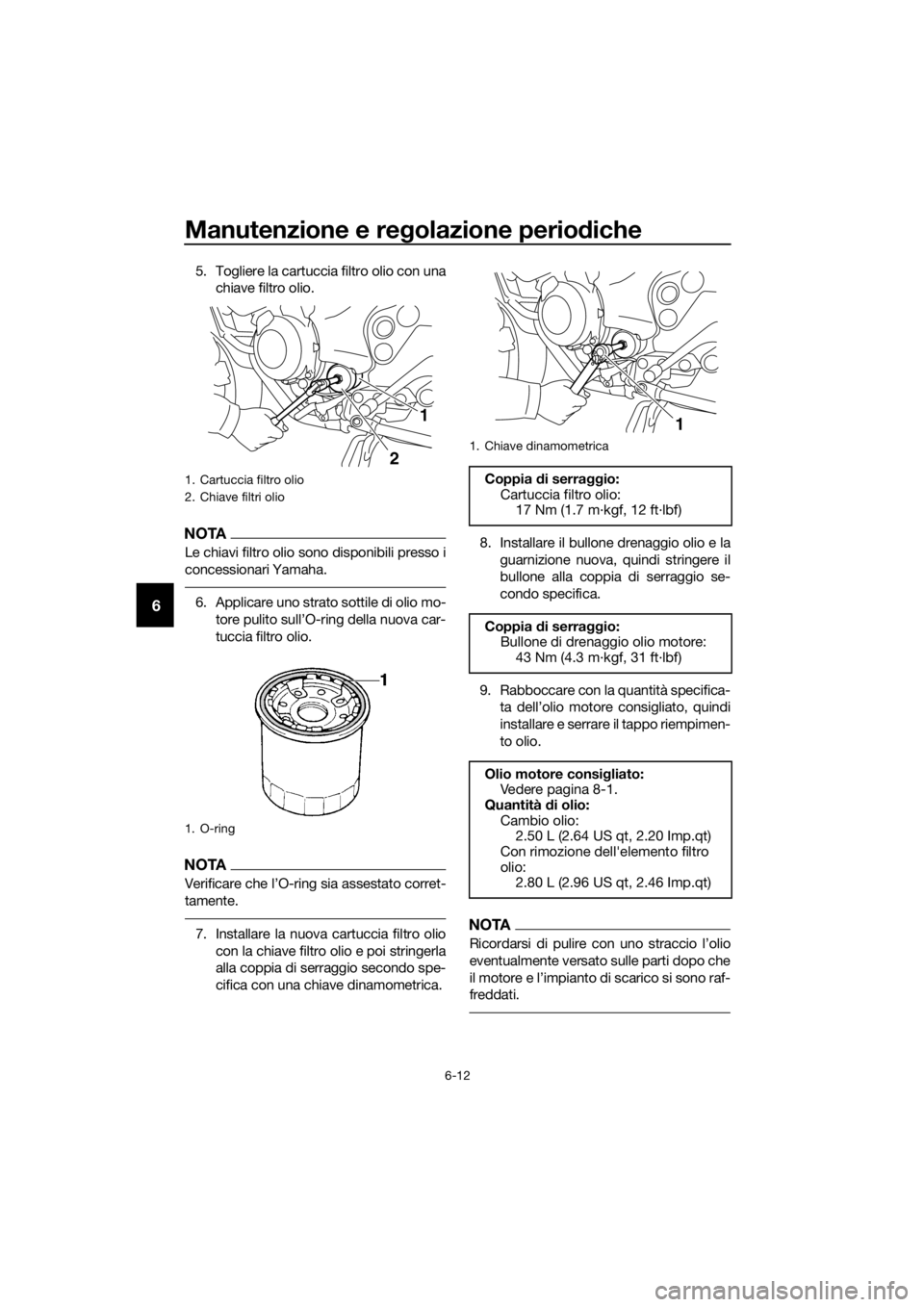

5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
7. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.NOTA
Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
1
2
1. Chiave dinamometrica
Coppia d i serraggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia d i serraggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.80 L (2.96 US qt, 2.46 Imp.qt)
1
UBS1H0H0.book Page 12 Monda y, September 28, 2015 7:00 PM
