2016 YAMAHA XJ6F Manuale duso (in Italian)

Caratteristiche tecniche
8-3
8
Batteria:
Modello:GT12B-4
Tensione, capacità:
12 V, 10.0 Ah (10 HR)
Faro:
Tipo a lampadina:Lampada alogena
Potenza lampad ina × q uantità:
Faro:
H4, 60.0 W/55.0 W x 1
Lampada stop/fanalino: 21.0 W/5.0 W × 1
Indicatore di direzione anteriore:
10.0 W × 2
Indicatore di direzione posteriore:
10.0 W × 2
Luce ausiliaria: 5.0 W × 1
Luce targa: 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante: LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED (XJ6FA)
Spia del sistema immobilizzatore: LED
Fusibile:
Fusibile principale:30.0 A
Fusibile del faro: 20.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione: 10.0 A Fusibile motorino ventola radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante: 10.0 A
Fusibile della centralina dell’ABS:
7.5 A (XJ6FA)
Fusibile del motorino dell’ABS: 30.0 A (XJ6FA)
Fusibile del solenoide ABS: 20.0 A (XJ6FA)
Fusibile di backup:
7.5 A
UBS1H0H0.book Page 3 Monda y, September 28, 2015 7:00 PM

Informazioni al consumatore
9-1
9
HAU53562

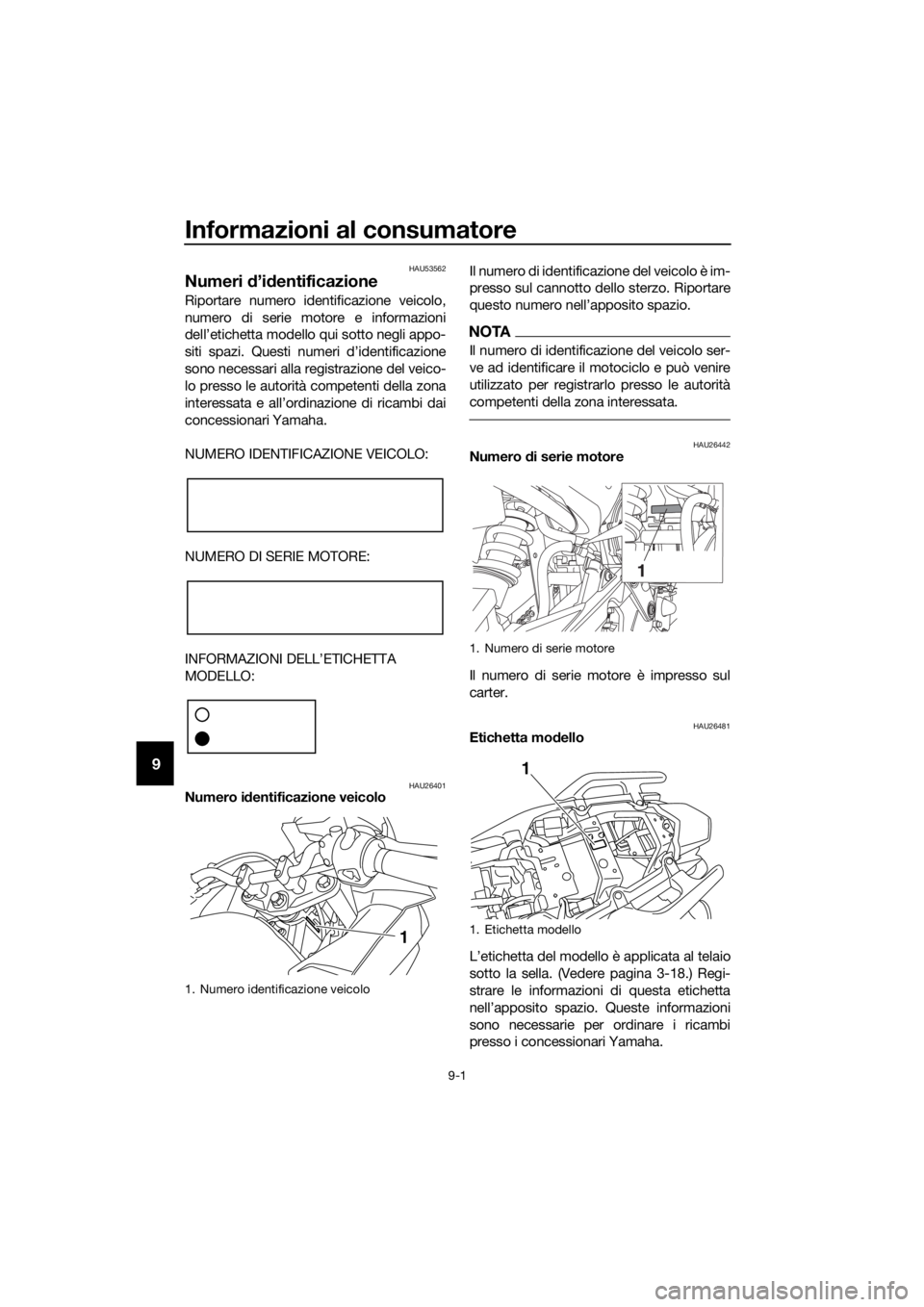

Numeri d’id entificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero i dentificazione veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442Numero d
i serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-18.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
UBS1H0H0.book Page 1 Monda y, September 28, 2015 7:00 PM

10-1
10
Indice analitico
A
ABS (per i modelli ABS)........................ 3-13
Assieme ammortizzatore,
regolazione......................................... 3-21
Avviare il motore..................................... 5-2
B
Batteria ................................................. 6-35
Blocchetto accensione/bloccasterzo ..... 3-2
C
Cambi di marcia ..................................... 5-3
Candele, controllo ................................ 6-10
Caratteristiche tecniche ......................... 8-1
Carburante ........................................... 3-15
Carburante, consigli per ridurne il consumo .............................................. 5-3
Carenature e pannelli, rimozione e
installazione ......................................... 6-7
Catena di trasmissione, pulizia e lubrificazione ...................................... 6-30
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione .................... 6-32
Cavalletto laterale................................. 3-22
Cavi, controllo e lubrificazione ............. 6-30
Commutatore luce abbagliante/ anabbagliante .................................... 3-10
Convertitore catalitico .......................... 3-17
Cuscinetti ruote, controllo .................... 6-34
E
Elemento filtrante, sostituzione ............ 6-17
Etichetta modello ................................... 9-1
F
Forcella, controllo................................. 6-33
Fusibili, sostituzione ............................. 6-36
G
Gioco della leva freno, controllo .......... 6-24
Gioco della leva frizione, regolazione... 6-23
Gioco della manopola acceleratore, controllo ............................................. 6-19
Gioco valvole........................................ 6-19
I
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento ........................ 3-10
Interruttore dell’avvisatore acustico ..... 3-10
Interruttore di arresto motore ............... 3-10
Interruttore di segnalazione luce
abbagliante ........................................ 3-10
Interruttore indicatori di direzione ........ 3-10
Interruttore luci d’emergenza ............... 3-11
Interruttori luce stop ............................. 6-25
Interruttori manubrio ............................ 3-10
K
Kit attrezzi ............................................... 6-2
L
Lampada fanalino posteriore/stop, sostituzione ........................................ 6-39
Lampada faro, sostituzione .................. 6-38
Lampada indicatore di direzione, sostituzione ........................................ 6-40
Lampada luce di posizione anteriore .... 6-39
Lampada luce targa, sostituzione......... 6-40
Leva freno ............................................. 3-12
Leva frizione.......................................... 3-11
Leve freno e frizione, controllo e lubrificazione ...................................... 6-32
Liquido freni, sostituzione ..................... 6-28
Liquido refrigerante............................... 6-13
Livello liquido freni, controllo ................ 6-26
M
Manopola e cavo acceleratore, controllo e lubrificazione .................... 6-31
Manutenzione e lubrificazione, periodiche ............................................. 6-4
Manutenzione, sistema di controllo emissioni............................................... 6-3
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1
O
Olio motore e cartuccia filtro olio.......... 6-11
P
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-25
Pedale cambio ...................................... 3-12
Pedale freno.......................................... 3-13
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-31
Perni del forcellone, lubrificazione ........ 6-33
Pneumatici ............................................ 6-20
Portacasco............................................ 3-19
Posizione del manubrio, regolazione .... 3-20
Posizioni dei componenti........................ 2-1
Pulizia...................................................... 7-1
R
Regime del minimo ............................... 6-18
Ricerca ed eliminazione guasti ............. 6-43
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-4
UBS1H0H0.book Page 1 Monda y, September 28, 2015 7:00 PM

Indice analitico
10-2
10
Ruota, anteriore (per modelli senza
ABS).................................................... 6-41
Ruota, posteriore (per modelli senza ABS).................................................... 6-42
Ruote .................................................... 6-23
S
Sella ...................................................... 3-18
Sistema d’interruzione circuito accensione ......................................... 3-23
Sistema immobilizzatore......................... 3-1
Specchietti retrovisori ........................... 3-21
Spia ABS (per modelli con ABS) ............. 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia indicatore di direzione .................... 3-3
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di avvertimento ......................................... 3-3
Sterzo, controllo ................................... 6-34
Strumento multifunzione......................... 3-6
T
Tabelle di ricerca ed eliminazione guasti .................................................. 6-44
Tappo serbatoio carburante ................. 3-14
Tensione della catena ........................... 6-28
Tubetto sfiato serbatoio carburante e tubo di troppopieno del serbatoio
carburante .......................................... 3-17
V
Vano portaoggetti ................................. 3-20
Verniciatura opaca, prestare attenzione ............................................. 7-1
UBS1H0H0.book Page 2 Monda y, September 28, 2015 7:00 PM

UBS1H0H0.book Page 3 Monday, September 28, 2015 7:00 PM

DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
PRINTED IN JAPAN2015.10-0.3×1 CR (H)
