2016 YAMAHA VMAX Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-6
6
10*Svingarm • Kontrollera funktion och om den
har för stort spel. √√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
11 *Styrlager • Kontrollera lagerspel och att styr-
ningen går lätt. √√√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
12 *Ramfästen • Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na. √√√√√
13 Lagertapp för
bromshandtag • Smörj med silikonbaserat fett.
√√√√√
14 Lagertapp för
bromspedal • Smörj med ett litiumbaserat fett.
√√√√√
15 Lagertapp för kopp-
lingshandtag
• Smörj med silikonbaserat fett.
√√√√√
16 Lagertapp för växel-
pedal
• Smörj med ett litiumbaserat fett.
√√√√√
17 Sidostöd • Kontrollera funktionen.
• Smörj med ett litiumbaserat fett. √√√√√
18 *Sidostödets kontakt • Kontrollera funktionen. √√√√√√
19 *Framgaffel • Kontrollera funktion och om det
läcker olja. √√√√
20 *Stötdämpare • Kontrollera funktion och om stöt-
dämparen läcker olja. √√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CEM1M0.book Page 6 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-7
6
21*Bakfjädringens relä-
arm och ledpunk-
ten i
kopplingsarmen • Kontrollera funktionen.
√√√√
22 Motorolja •Byt.
• Kontrollera oljenivån och om det
läcker olja. √√√√√√
23 Oljefilterinsats •Byt ut. √√√
24 *Kylsystem • Kontrollera kylvätskenivån och
om det läcker kylvätska. √√√√√
• Byt kylvätska. Vart 3:e år
25 *EXUP-system • Kontrollera funktion, kabelns rö-
relsefrihet samt skivans läge. √√√
26 Olja i slutväxel • Kontrollera oljenivån och om det
läcker olja. √√
√
•Byt. √√√
27 *Bromskontakter,
fram och bak
• Kontrollera funktionen.
√√√√√√
28 Rörliga delar och
kablar •Smörj.
√√√√√
29 *Gashandtag • Kontrollera funktionen.
• Kontrollera gashandtagets spel
och justera om det behövs.
• Smörj kabeln och handtagets mekanism. √√√√√
30 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2CEM1M0.book Page 7 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-8
6
MAU36773
TIPSLuftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
 Hydraulbroms och koppling
• Kontrollera regelbundet och fyll på bromsvätska och kopplingsvätska vid behov.
• Vart annat år bör huvudbromscylinderns och bromsokens inre komponenter bytas samt bromsvätskan ersättas. Dessutom bör
kopplingens huvudcylinders och slavcylinders inre komponenter bytas samt kopplingsvätskan ersättas.
• Byt bromsledningar och kopplingsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
U2CEM1M0.book Page 8 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-9
6
MAU18724
Lossa och sätta fast kåpa och
panelerKåpan och panelerna som visas på bilden
måste lossas för att vissa skötselarbeten
som beskrivs i detta kapitel ska kunna utfö-
ras. Titta i detta avsnitt varje gång som kå-
pan eller en panel måste lossas eller sättas
fast.
MAU46431
Kåpa A
För att ta bort kåpan1. Ta bort förarens sadel. (Se sidan3-23.)
2. Avlägsna panel C. (Se sidan 6-10.)
3. Ta bort bultarna och ta sedan loss kå-
pan. För att sätta fast kåpan
1. Placera kåpan där den ska sitta och
skruva fast den med bultarna.
2. Sätt fast panelen.
3. Montera förarens sadel.
1. Kåpa A
2. Panel A
1
2
1. Panel B
2. Panel C
1
2
1. Bult1 1
1
1
U2CEM1M0.book Page 9 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-10
6
MAU46472
Panel A
För att ta bort panelen1. Stoppa in nyckeln i nyckelhålet ochvrid den 1/4 varv medurs.
2. Dra panelen utåt.
För att sätta fast panelen1. Placera panelen i sitt ursprungliga lä- ge. 2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln.
Panel B
För att ta bort panelen
1. Lossa och ta bort bulten.
2. Dra panelen utåt. För att sätta fast panelen
Placera panelen där den ska sitta och skru-
va fast den med skruven.
Panel C
För att ta bort panelen1. Lossa och ta bort bulten.
2. Dra panelen uppåt.
1. Lås upp.
2. Panel A
2
1
1. Bult
2. Panel B1
2
1. Panel C
2. Bult
1
2
U2CEM1M0.book Page 10 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-11
6
För att sätta fast panelenPlacera panelen där den ska sitta och skru-
va fast den med skruven.
MAU46681
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagrin gar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och bytas
vid behov. Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
Rekommenderat tändstift:
NGK/CR9EIA
DENSO/IU27D1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
U2CEM1M0.book Page 11 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-12
6
hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten eftersom gummitätningen
runt hatten kan kärva mot tändstiftet.
För att ta bort tändstifthatten, vrid den
fram och tillbaks samtidigt som du drar
den uppåt. Vrid även hatten fram och till-
baks när du sätter på den.
MAU1990A
Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå1. Ställ fordonet på ett plant underlag och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi- liserar sig och kontrollera sedan oljeni-
vån genom det inspektionsglas som
sitter nere till höger på vevhuset.TIPSOljenivån bör vara mellan min- och max-
markeringarna.
4. Om oljenivån befinner sig under min-markeringen bör olja av rekommende-
rad typ fyllas på till rätt nivå.
För att byta olja (med eller utan byte av
oljefilterinsats) 1. Ställ upp fordonet på en plan yta.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Placera ett oljetråg under motorn för
att samla upp oljan.
4. Ta bort oljepåfyllningslocket och av- tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.1. Inspektionsglas för oljenivå
2. Max-markering
3. Min-markering
23
1
U2CEM1M0.book Page 12 Wednesday, November 11, 2015 8:52 AM

Periodiskt underhåll och justering
6-13
6

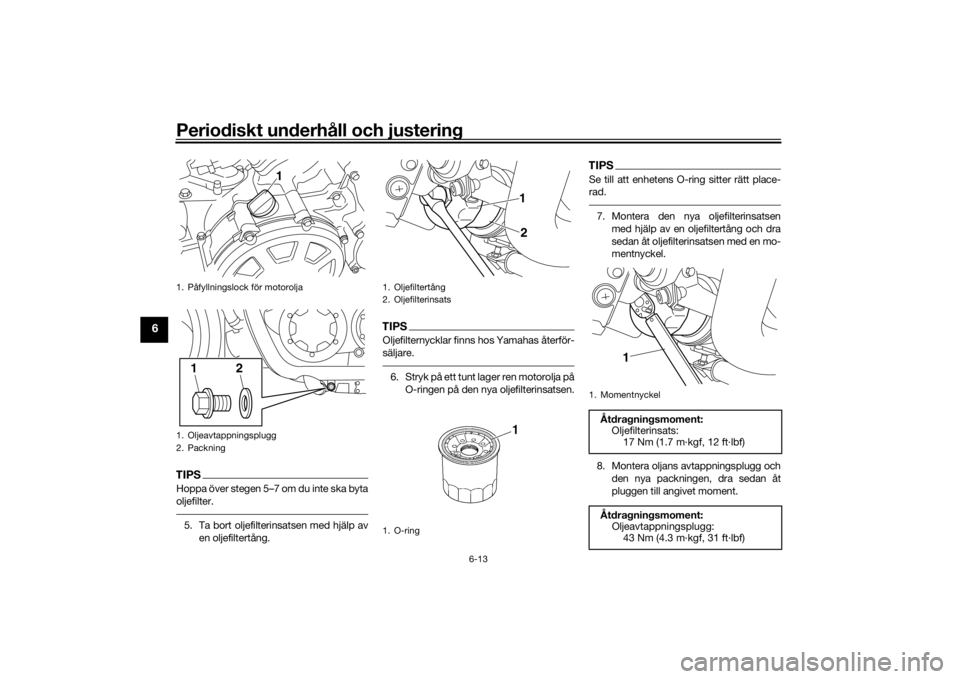

TIPSHoppa över stegen 5–7 om du inte ska byta
oljefilter.5. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.
TIPSOljefilternycklar finns hos Yamahas återför-
säljare.6. Stryk på ett tunt lager ren motorolja på
O-ringen på den nya oljefilterinsatsen.
TIPSSe till att enhetens O-ring sitter rätt place-
rad.7. Montera den nya oljefilterinsatsenmed hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.
8. Montera oljans avtappningsplugg och den nya packningen, dra sedan åt
pluggen till angivet moment.
1. Påfyllningslock för motorolja
1. Oljeavtappningsplugg
2. Packning
1
2
1
1. Oljefiltertång
2. Oljefilterinsats
1. O-ring
1
2
1. MomentnyckelÅtdragningsmoment: Oljefilterinsats:17 Nm (1.7 m·kgf, 12 ft·lbf)
Åtdragningsmoment: Oljeavtappningsplugg:43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U2CEM1M0.book Page 13 Wednesday, November 11, 2015 8:52 AM
