2016 YAMAHA TRICITY Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-16
6
Limpieza del tubo de drenaje de la caja
d el filtro de aire
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
Limpieza del elemento d el filtro de aire
d e la caja de la correa trapezoi dal
1. Coloque el vehículo sobre el caballete central.
2. Extraiga los pernos y retire la tapa del filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa. 3. Extraiga el filtro de aire de la caja de la
correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un d isolvente específico
para la limpieza de piezas. Para evi-
tar el riesgo d e incendio o explo-
sión, no utilice gasolina o
d isolventes cuya temperatura de
inflamabili dad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire,
manipúlelo con suavi dad y con cui-
d ad o; no lo d oble ni lo retuerza.[SCA10522]
4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.NOTAEl filtro de aire debe estar húmedo pero no
gotear.

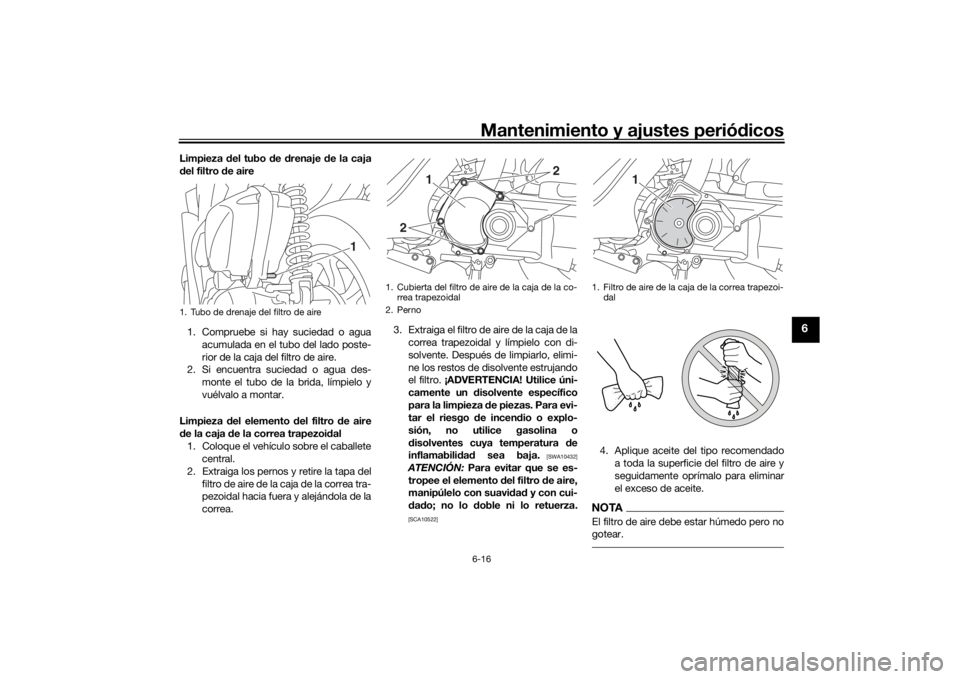

1. Tubo de drenaje del filtro de aire
1
1. Cubierta del filtro de aire de la caja de la co-rrea trapezoidal
2. Perno
1
2
2
1. Filtro de aire de la caja de la correa trapezoi- dal
1
U2CMS2S0.book Page 16 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-17
6
5. Introduzca el filtro en la caja de la co-
rrea trapezoidal.
6. Monte la tapa de la caja del filtro de
aire colocando los pernos.
Limpieza del tubo colector de la caja de
la correa trapezoi dal
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
SAU21386
Comprobación del juego libre del
puño del acelerad orMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21402
Holgura d e la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Aceite recomen
dad o:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja

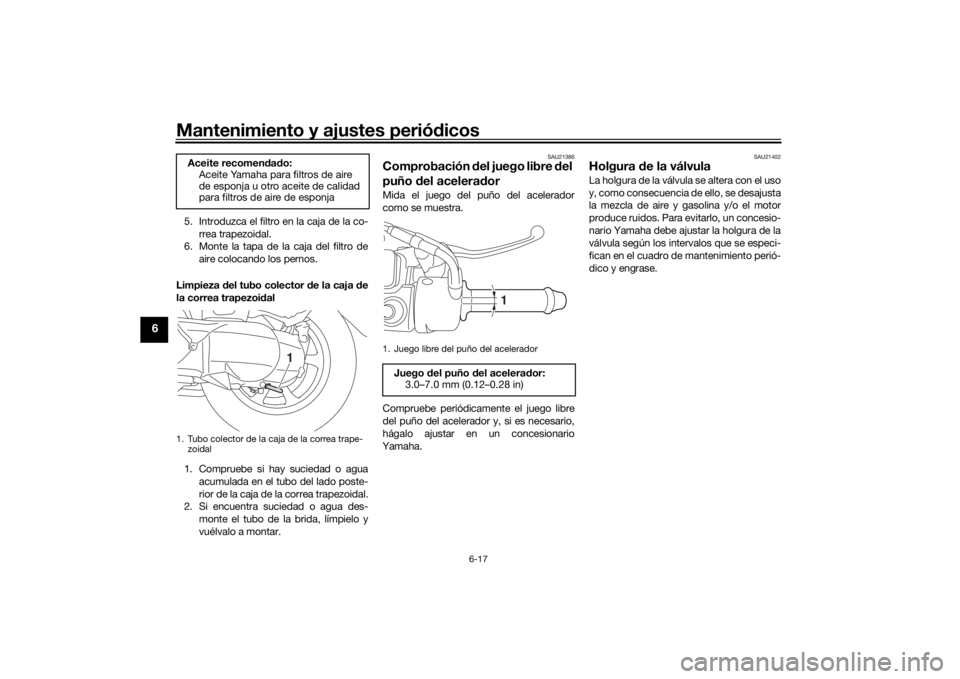

1. Tubo colector de la caja de la correa trape-
zoidal
1
1. Juego libre del puño del aceleradorJuego del puño del acelerad or:
3.0–7.0 mm (0.12–0.28 in)
1
U2CMS2S0.book Page 17 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-18
6
SAU62200
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura d e los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión d e los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de aire de los neumáticos
(me did a con los neumáticos en
frío):
Delantero:175 kPa (1.75 kgf/cm2, 25 psi)
Trasero:
225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima*: 169 kg (373 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios 1. Flanco del neumático

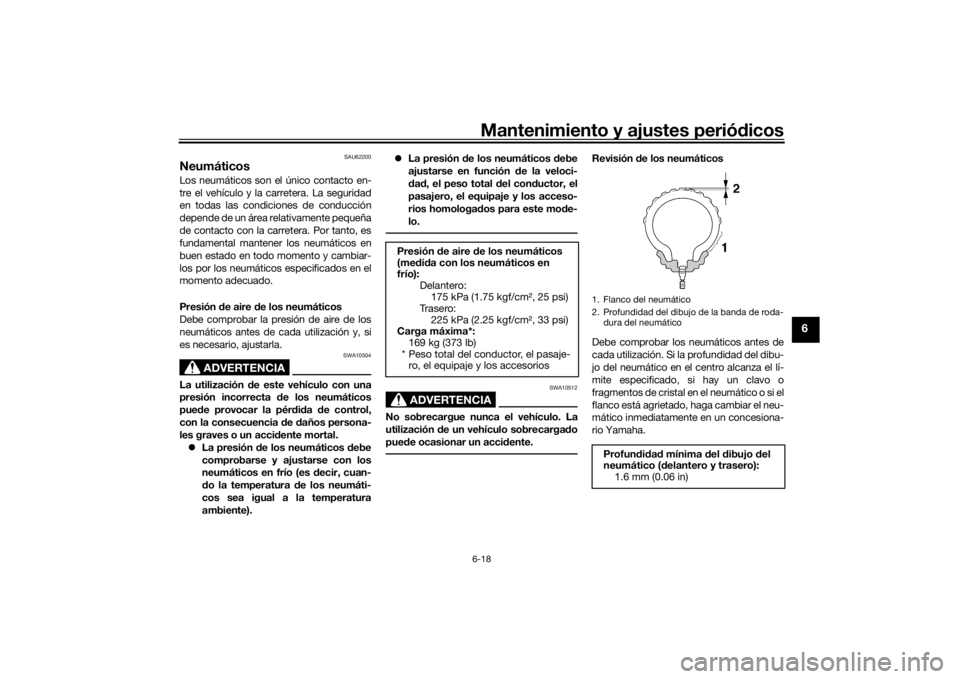

2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
U2CMS2S0.book Page 18 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-19
6
NOTAEl límite de la profundidad del dibujo de la
banda de rodadura del neumático puede
variar de un país a otro. Cumpla siempre
los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, d ebe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie d e éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y d iseño; de
lo contrario, las características de ma-
nejabili dad d el vehiculo pue den ser dife-
rentes, lo que po dría ocasionar un
acci dente.Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este modelo los neumáticos que se relacionan a
continuación. Neumático
delantero:
Ta m a ñ o :
90/80-14M/C 43P
Marca/modelo: CHENG SHIN/M6231
Neumático trasero: Ta m a ñ o :110/90-12 64P
Marca/modelo: CHENG SHIN/M6232
U2CMS2S0.book Page 19 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-20
6
SAU61160
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 Las ruedas delanteras se deben equi-
librar siempre que se cambien los
neumáticos o las llantas. Una rueda
no equilibrada puede reducir las pres-
taciones, limitar la manejabilidad y re-
ducir la vida útil del neumático.
SAU49351
Comprobación del juego d e la
maneta del freno delanteroNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pue de
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU60760
Comprobación del juego d e la
maneta del freno traseroMida el juego de la maneta del freno trasero
como se muestra. Compruebe periódica-
mente el juego de la maneta del freno y, si
el juego es de 20 mm (0.79 in) o superior,
haga revisar y ajustar el sistema de frenos
en un concesionario Yamaha.
ADVERTENCIA
SWA10642
Un juego libre incorrecto de la maneta
d el freno in dica una con dición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisa do o repara do el sis-
tema de frenos.

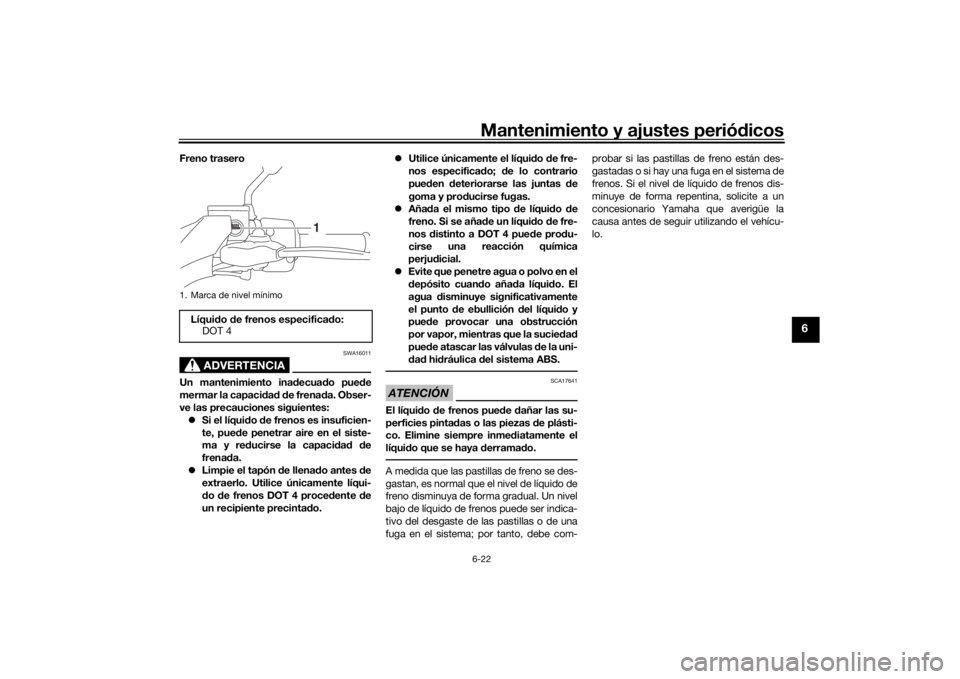

1. Sin juego libre de la maneta de freno
1

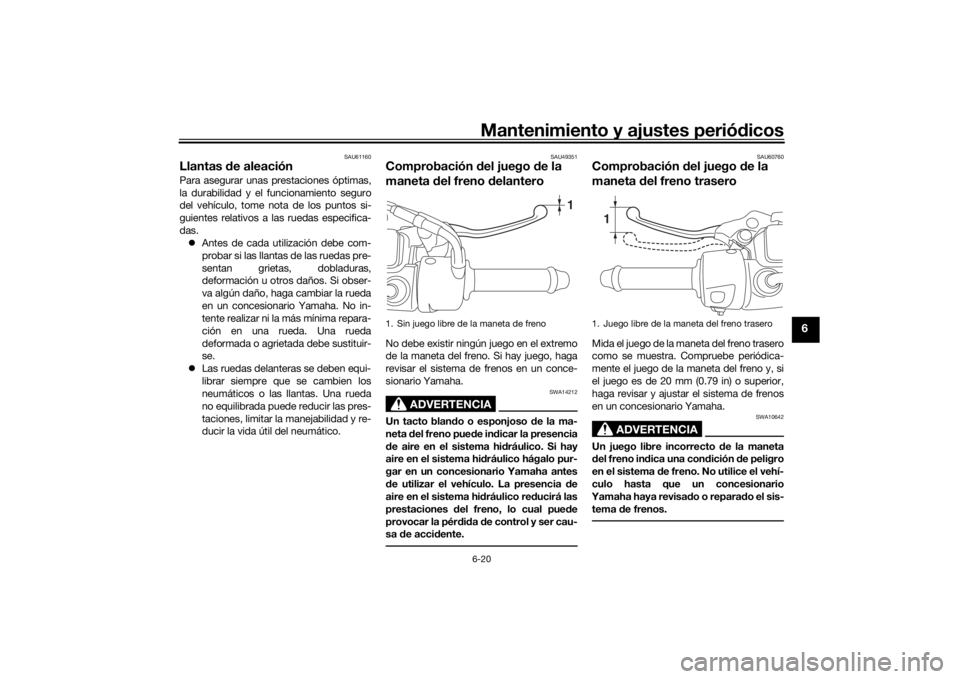

1. Juego libre de la maneta del freno trasero
1
U2CMS2S0.book Page 20 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-21
6
SAU22393
Comprobación de las pastillas
d e freno d elantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22432
Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras in-
dicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgaste han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU36721
Pastillas
de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranu-
ras indicadoras de desgaste han desapare-
cido casi por completo, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
SAU40262
Comprobación del líqui do de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero

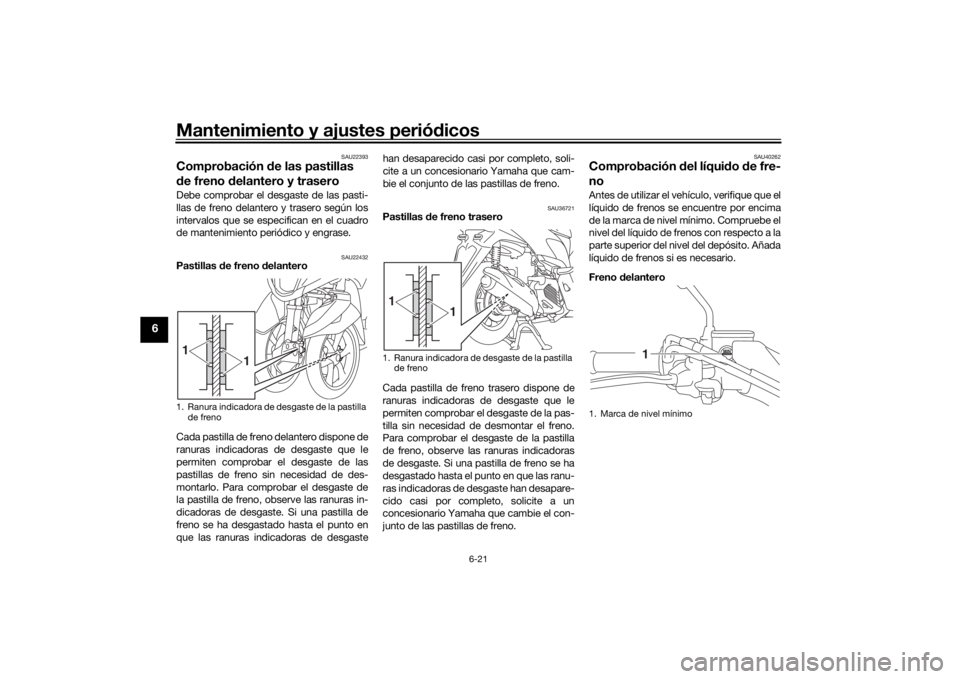

1. Ranura indicadora de desgaste de la pastilla
de freno1 1
1. Ranura indicadora de desgaste de la pastilla
de freno1 1
1. Marca de nivel mínimo
1
U2CMS2S0.book Page 21 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-22
6
Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento ina decuad o pue de
mermar la capaci dad d e frena da. Obser-
ve las precauciones siguientes:
 Si el líqui do de frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frenad a.
 Limpie el tapón de llena do antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do. 
Utilice únicamente el líqui do d e fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo d e líquido de
freno. Si se aña de un líqui do d e fre-
nos distinto a DOT 4 pue de pro du-
cir s

e una reacción química
perju dicial.
 Evite que penetre agua o polvo en el
depósito cuan do aña da líqui do. El
agua disminuye significativamente
el punto de ebullición d el líquido y
pue de provocar una obstrucción
por vapor, mientras que la sucie dad
pue de atascar las válvulas d e la uni-
d ad hi dráulica del sistema ABS.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inmed iatamente el
líquid o que se haya derrama do.A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com- probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
1. Marca de nivel mínimoLíqui
do de frenos especifica do:
DOT 4
1
U2CMS2S0.book Page 22 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-23
6
SAU22733
Cambio del líqui do de frenosSolicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de aceite
de las bombas y las pinzas de freno, así
como los tubos de freno, según los interva-
los indicados a continuación o siempre que
estén dañados o presenten fugas.
 Juntas de estanqueidad: cambiar
cada dos años.
 Tubos de freno: cambiar cada cuatro
años.
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se d aña el alojamiento exterior de los
cables, es posible que se origine óxi do
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañad os lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712] SAU49921
Comprobación y engrase
del
puño del acelera dor y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
Lubricante recomen dad o:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
U2CMS2S0.book Page 23 Tuesday, September 1, 2015 4:35 PM
