Funciones de los instrumentos y man dos
3-9
3
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), deberá reini-
ciar el indicador para que este pueda indi-
car en el momento correcto el siguiente
cambio periódico.
Luz ind icadora de cambio de la correa
trapezoi dal “V-BELT”
Este indicador se enciende cada 20000 km
(12500 mi) para indicar que se debe cam-
biar la correa trapezoidal.
Si el indicador de cambio de la correa tra-
pezoidal se ha encendido, después de
cambiar la correa debe reiniciar el indica-
dor y el cuentakilómetros de cambio. Para reiniciarlos los dos, seleccione el cuentaki-
lómetros de cambio de la correa trapezoi-
dal y, a continuación, pulse el botón
“RESET” durante un segundo. Mientras la
indicación “V-BELT” esté parpadeando,
pulse el botón “RESET” durante tres a cua-
tro segundos. El cuentakilómetros de cam-
bio de la correa trapezoidal se reinicia y el
indicador de cambio apaga.
Si cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá reiniciar el cuentakilóme-
tros de cambio para que el siguiente inter-
valo se indique en el momento correcto.
SAU1234H
Interruptores
del manillarIzquierd a
Derecha

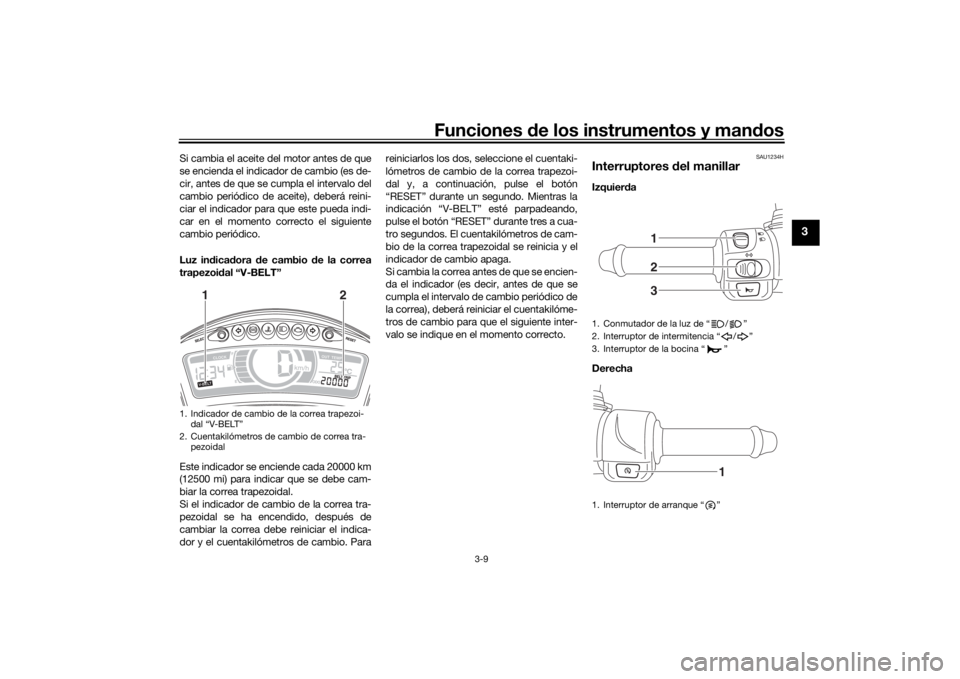

1. Indicador de cambio de la correa trapezoi- dal “V-BELT”
2. Cuentakilómetros de cambio de correa tra- pezoidal
12
1. Conmutador de la luz de “ / ”
2. Interruptor de intermitencia “ / ”
3. Interruptor de la bocina “ ”
1. Interruptor de arranque “ ”
123
1
U2CMS2S0.book Page 9 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-10
3
SAU12401
Conmuta dor de la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12722
Interruptor d e arranque “ ”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU12902
Maneta del freno d elanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
SAUS1963
Maneta del freno traseroLa maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de la maneta hacia el
puño del manillar.
Este modelo está equipado con un sistema
de freno unificado.
Al accionar la maneta del freno trasero ac-
túan el freno trasero y una parte del freno
delantero. Para obtener una acción máxi-
ma de los frenos, accione las dos manetas
simultáneamente.NOTA Dado que el sistema de frenos unifica-
do es mecánico, puede notarse un
juego adicional en la maneta del freno
delantero cuando se acciona la mane-
ta del freno trasero.
1. Maneta del freno delantero
1
1. Maneta del freno trasero
1
U2CMS2S0.book Page 10 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-11
3
 El sistema de frenos unificado no fun-
ciona cuando se acciona solamente el
freno delantero.
SAU70900
ABS (mo delos con ABS)El ABS (sistema antibloqueo de frenos) del
vehículo, que funciona en las dos ruedas y
con inclinación, utiliza un sistema de con-
trol electrónico que actúa independiente-
mente en cada uno de los frenos delantero
y trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
chasquido por la parte delantera del
vehículo y, si se acciona una de las
manetas de freno, aunque sea ligera-
mente, se puede notar una vibración
en la propia maneta; esto es normal.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las mane-
tas del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rued a; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
U2CMS2S0.book Page 11 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-12
3
SAU37473
Tapón del depósito de gasolinaPara extraer el tapón d el depósito de ga-
solina 1. Abra el asiento. (Véase la página
3-15).
2. Gire el tapón del depósito de gasolina en el sentido contrario al de las agujas
del reloj y extráigalo.
Para colocar el tapón d el depósito de
gasolina
1. Introduzca el tapón del depósito de gasolina en la abertura y gírelo hacia la
derecha hasta que las marcas “ ”
del tapón y del depósito estén alinea-
das.
2. Cierre el asiento.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.

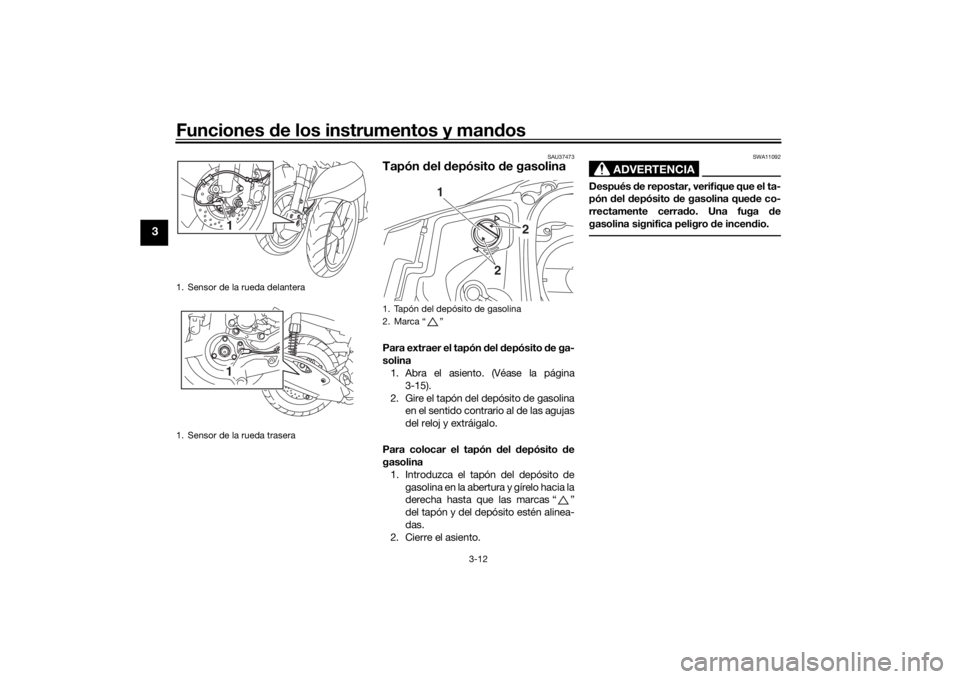

1. Sensor de la rueda delantera
1. Sensor de la rueda trasera
11
1. Tapón del depósito de gasolina
2. Marca “ ”
2
2
1
U2CMS2S0.book Page 12 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-13
3
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pued e provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inmed ia-tamente al méd
ico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU53013
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema d e esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.

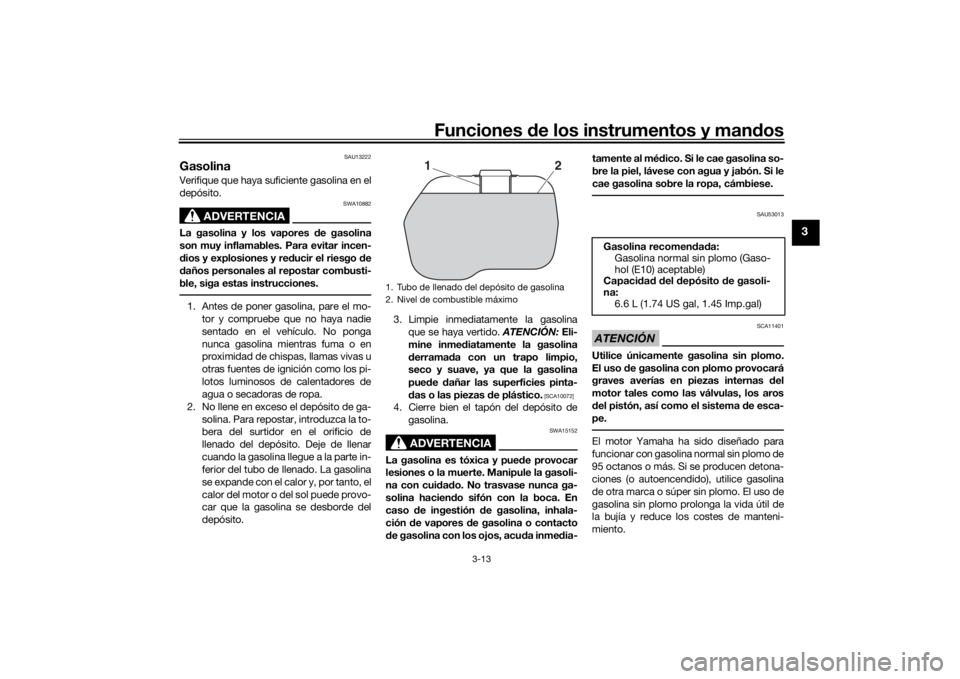

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
Gasolina recomen dad a:
Gasolina normal sin plomo (Gaso-
hol (E10) aceptable)
Capaci dad d el depósito de gasoli-
na: 6.6 L (1.74 US gal, 1.45 Imp.gal)
U2CMS2S0.book Page 13 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-14
3
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU13434
Catalizad orEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
U2CMS2S0.book Page 14 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-15
3
SAU60621

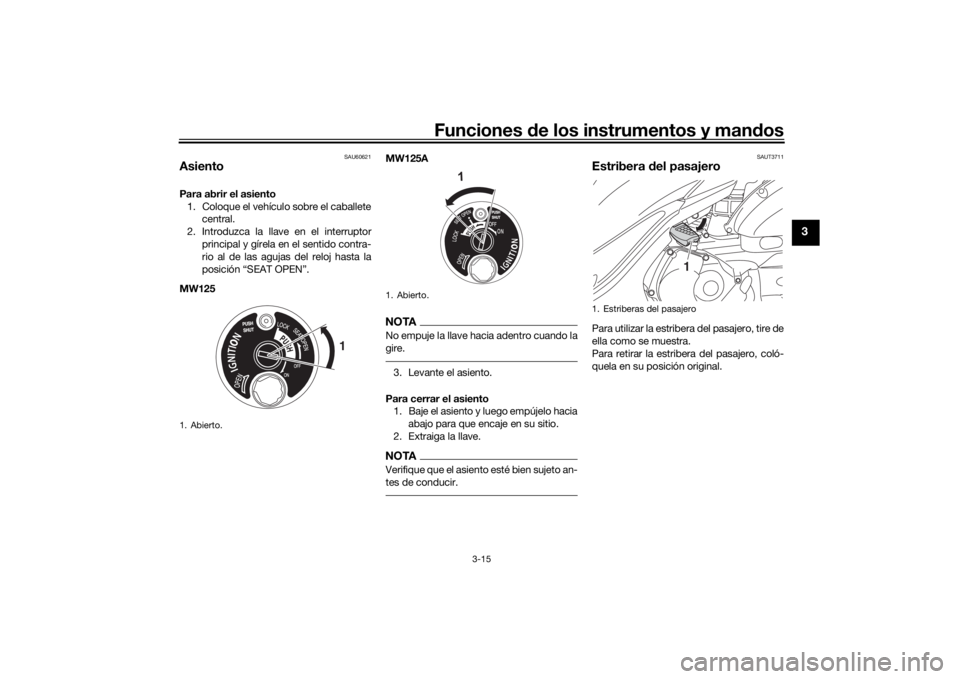

AsientoPara abrir el asiento
1. Coloque el vehículo sobre el caballete central.
2. Introduzca la llave en el interruptor principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “SEAT OPEN”.
MW125 MW125A
NOTANo empuje la llave hacia adentro cuando la
gire.3. Levante el asiento.
Para cerrar el asiento 1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave.NOTAVerifique que el asiento esté bien sujeto an-
tes de conducir.
SAUT3711
Estribera del pasajeroPara utilizar la estribera del pasajero, tire de
ella como se muestra.
Para retirar la estribera del pasajero, coló-
quela en su posición original.
1. Abierto.
1
1. Abierto.
1
1. Estriberas del pasajero
1
U2CMS2S0.book Page 15 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-16
3
SAU61130

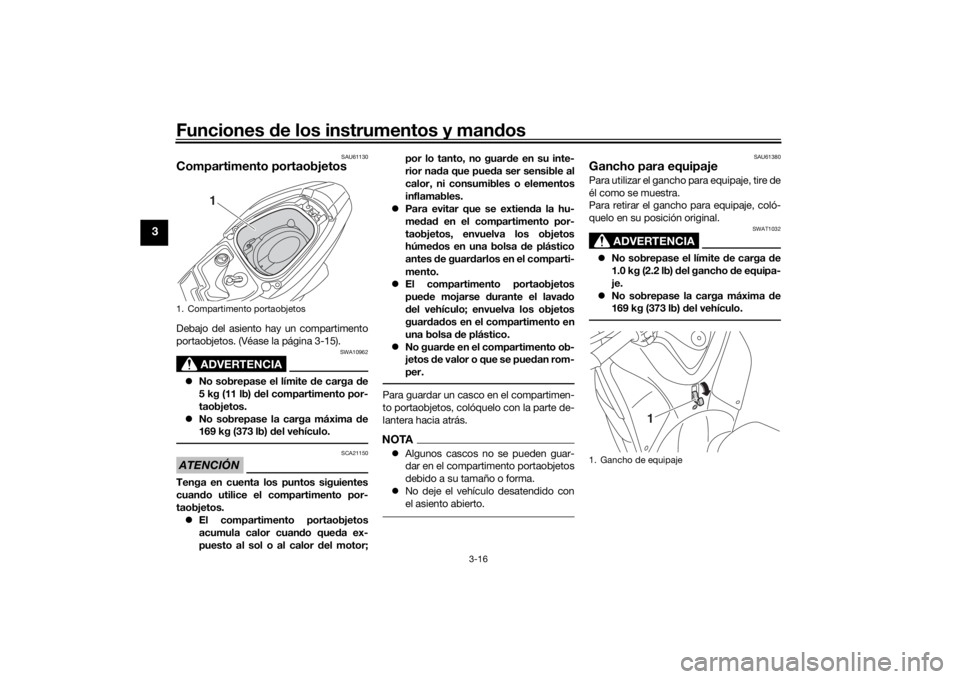

Compartimento portaobjetosDebajo del asiento hay un compartimento
portaobjetos. (Véase la página 3-15).
ADVERTENCIA
SWA10962
 No sobrepase el límite de carga d e
5 kg (11 lb) d el compartimento por-
taobjetos.
 No sobrepase la carga máxima de
169 kg (373 lb) del vehículo.ATENCIÓN
SCA21150
Tenga en cuenta los puntos siguientes
cuan do utilice el compartimento por-
taobjetos.  El compartimento portaobjetos
acumula calor cuan do que da ex-
puesto al sol o al calor del motor; por lo tanto, no guar
de en su inte-
rior na da que pue da ser sensible al
calor, ni consumibles o elementos
inflamables.
 Para evitar que se extien da la hu-
me dad en el compartimento por-
taobjetos, envuelva los objetos
húme dos en una bolsa de plástico
antes de guar darlos en el comparti-
mento.
 El compartimento portaobjetos
pue de mojarse durante el lava do
d el vehículo; envuelva los objetos
guar dad os en el compartimento en
una bolsa d e plástico.
 No guar de en el compartimento ob-
jetos de valor o que se pued an rom-
per.
Para guardar un casco en el compartimen-
to portaobjetos, colóquelo con la parte de-
lantera hacia atrás.NOTA Algunos cascos no se pueden guar-
dar en el comparti mento portaobjetos
debido a su tamaño o forma.
 No deje el vehículo desatendido con
el asiento abierto.
SAU61380
Gancho para equipajePara utilizar el gancho para equipaje, tire de
él como se muestra.
Para retirar el gancho para equipaje, coló-
quelo en su posición original.
ADVERTENCIA
SWAT1032
No sobrepase el límite de carga de
1.0 kg (2.2 lb) del gancho d e equipa-
je.
 No sobrepase la carga máxima de
169 kg (373 lb) del vehículo.
1. Compartimento portaobjetos
1
1. Gancho de equipaje
1
U2CMS2S0.book Page 16 Tuesday, September 1, 2015 4:35 PM
