2016 YAMAHA MT-10 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-31
1
2
3
4
5
678
9
10
11
12
PAU23203
Verificação e lubrificação do
descanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
PAUM1653
Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomendado: Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:Massa de lubrificação de sabão de lí-
tio
B67-9-P0.book 31 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-32
1
2
3
4
5
67
8
9
10
11
12
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento 1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evit ar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em- purre várias vezes o guiador com força
para baixo para verificar se a forquilha
dianteira se comprime e recua suave-
mente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica. 1. Levante a roda dianteira do chão. (Consulte a página 7-38.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
B67-9-P0.book 32 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-33
1
2
3
4
5
678
9
10
11
12
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU50291
BateriaA bateria encontra-se por baixo do assento.
(Consulte a página 4-22.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761

O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efetue
os seguintes PRIMEIROS SOCOR-
ROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o ma is rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios elétricos opcio-
nais.
1. Fio de bateria positivo (vermelho)
2. Bateria
3. Fio de bateria negativo (preto)
1
2
3
B67-9-P0.book 33 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-34
1
2
3
4
5
67
8
9
10
11
12
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-cional danificará a bateria.
Acondicionamento da bateria 1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada durante mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de que os fios para bateria estão devidamen- te ligados aos terminais de bateria.
PRECAUÇÃO
PCA16531
Mantenha sempre a
bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes namesma.
PAU73993
Substituição dos fusíveisO fusível principal e o fusível do motor ABS
encontram-se por baixo do assento. (Con-
sulte a página 4-22.)
Para aceder ao fusível do motor ABS1. Retire o assento.
2. Retire a cobertura do relé do motor de arranque puxando-a para cima.1. Fusível principal
2. Fusível do motor do ABS
3. Fusível de substituição do motor do ABS
4. Cobertura do relé do motor de arranque
1 4
3
2
B67-9-P0.book 34 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-35
1
2
3
4
5
678
9
10
11
12

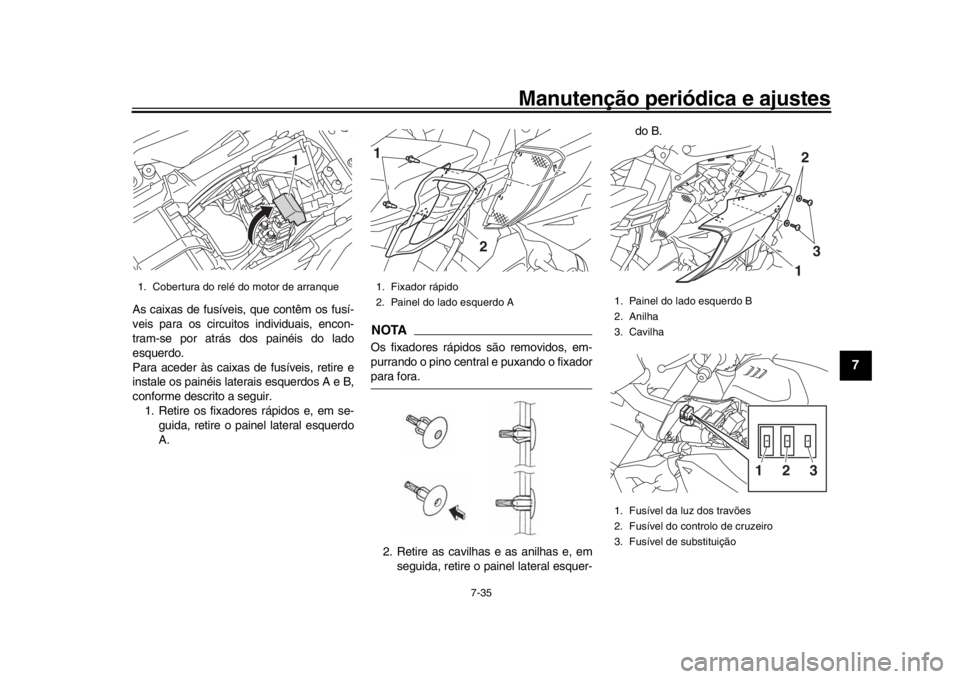

As caixas de fusíveis, que contêm os fusí-
veis para os circuitos individuais, encon-
tram-se por atrás dos painéis do lado
esquerdo.
Para aceder às caixas de fusíveis, retire e
instale os painéis laterais esquerdos A e B,
conforme descrito a seguir. 1. Retire os fixadores rápidos e, em se- guida, retire o painel lateral esquerdo
A.
NOTAOs fixadores rápidos são removidos, em-
purrando o pino central e puxando o fixadorpara fora.
2. Retire as cavilhas e as anilhas e, em seguida, retire o painel lateral esquer- do B.
1. Cobertura do relé do motor de arranque
1
1. Fixador rápido
2. Painel do lado esquerdo A1
2
1. Painel do lado esquerdo B
2. Anilha
3. Cavilha
1. Fusível da luz dos travões
2. Fusível do controlo de cruzeiro
3. Fusível de substituição
13232
1
B67-9-P0.book 35 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-36
1
2
3
4
5
67
8
9
10
11
12
3. Coloque os painéis na posição origi- nal.
4. Instale as anilhas, as cavilhas e os fi-
xadores rápidos.NOTAOs fixadores rápidos são instalados ao em-
purrar o pino central para fora, inserir o fixa-
dor dentro do painel e, em seguida,
empurrar o pino central diretamente com acabeça do fixador. Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incên-
dio.
[PWA15132]
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível da ECU do ABS
4. Fusível do farol dianteiro
5. Fusível de perigo
6. Fusível do terminal 1 (para tomada CC auxiliar)
7. Fusível de substituição
7 1
2
3
4
5
6
1. Fusível de solenóide ABS
2. Fusível do sistema de injeção
3. Fusível da válvula eletrónica do
acelerador
4. Fusível de reserva
5. Fusível do motor da ventoinha do radiador auxiliar
6. Fusível do motor da ventoinha do radiador
7. Fusível de substituição
7 1
2
3
4
5
6
B67-9-P0.book 36 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-37
1
2
3
4
5
678
9
10
11
12
3. Rode a chave para “ON” e ligue o cir- cuito elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU72980

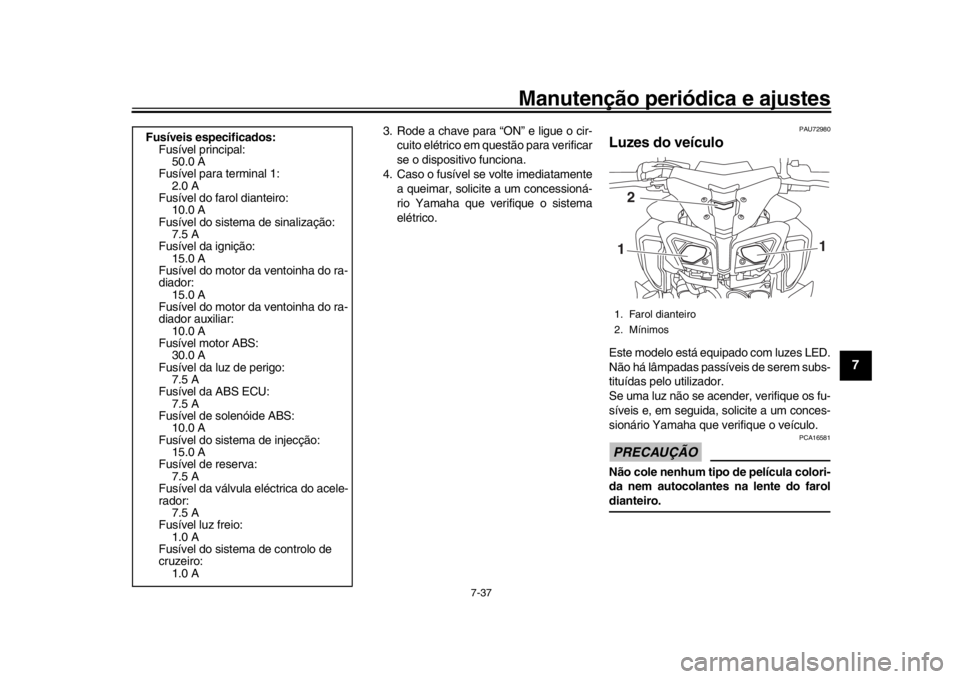

Luzes do veículoEste modelo está equipado com luzes LED.
Não há lâmpadas passíveis de serem subs-
tituídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do faroldianteiro.
Fusíveis especificados:
Fusível principal: 50.0 A
Fusível para terminal 1:
2.0 A
Fusível do farol dianteiro: 10.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
15.0 A
Fusível do motor da ventoinha do ra-
diador:
15.0 A
Fusível do motor da ventoinha do ra-
diador auxiliar:
10.0 A
Fusível motor ABS: 30.0 A
Fusível da luz de perigo: 7.5 A
Fusível da ABS ECU:
7.5 A
Fusível de solenóide ABS: 10.0 A
Fusível do sistema de injecção: 15.0 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do acele-
rador: 7.5 A
Fusível luz freio:
1.0 A
Fusível do sistema de controlo de
cruzeiro:
1.0 A1. Farol dianteiro
2. Mínimos1 12
B67-9-P0.book 37 ページ ２０１６年２月１２日　金曜日　午後４時５９分

Manutenção periódica e ajustes
7-38
1
2
3
4
5
67
8
9
10
11
12
PAU67131
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
PAU25872
Deteção e resolução de
problemasEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a su a utilização. Qual-
quer problema nos si stemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste- ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
1. Apoio de manutenção (exemplo)
1
B67-9-P0.book 38 ページ ２０１６年２月１２日　金曜日　午後４時５９分
